Hattı Belirleyen Kapanma Genişliğidir, Sac Boyu Değil

Kısa cevap: Çatı sacı rulo şekillendirme makinesi, düz kaplamalı ruloyu tek sürekli geçişte bitmiş çatı ve cephe sacına dönüştürür. Ölçüsünü sac boyu değil, profil kesiti ve kapanma genişliği belirler. Standart bir yapı 0,2 ila 0,8 mm çeliği 16 ila 26 stand üzerinde 8 ila 15 m/dk hızda şekillendirir.

Çatı sacı rulo şekillendirme makinesi alıcılarının çoğu bir çatı fotoğrafı ve fiyat talebiyle başlar. Fotoğraf, makineyi belirleyen iki soruyu yanıtlamaz. O sacın kesiti nedir ve bindirme sonrası bir panelin genişliği kaçtır. Bu iki sayı merdane setini, mil çapını, kesme strokunu ve nihai fiyatın büyük bölümünü belirler.

Bu sayfa tüm aileyi kapsar. Aşağıda adı geçen her profilin ölçü ve takım detaylarını veren kendi sayfası vardır. Hangi çatı sacı rulo şekillendirme makinesine ihtiyacınız olduğuna karar vermek için önce bu sayfayı okuyun, sonra rakamlar için profil sayfasını açın.

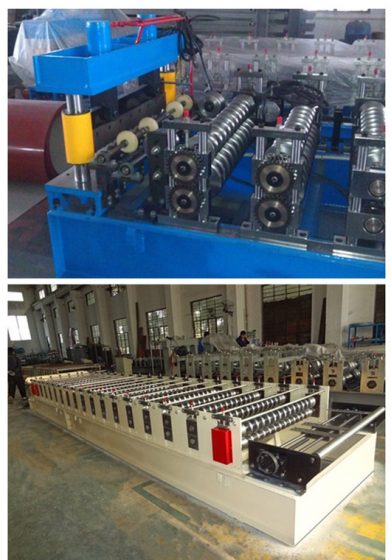

Çatı Sacı Rulo Şekillendirme Makinesi Ne Yapar

Bir çatı sacı rulo şekillendirme makinesi altı modülden oluşur. Rulo bir uçtan girer, bitmiş sac diğer uçtan çıkar ve hat ayarlandıktan sonra hiçbir adım el ile yapılmaz.

Standart 5 t açıcı, ruloyu tutar ve karşı gergi ile besler.
Besleme ve kılavuz, şeridi merkezde tutan ayarlanabilir bir çift yan merdane.
Şekillendirme standları, şeridi adım adım profile büken merdane grupları.
Zımbalama veya kabartma, yalnızca kademe ya da gölge çizgisi gereken kiremit profillerinde.
Kesme, hareketli şeridi sipariş boyunda kesen makas veya testere.
Çıkış masası veya istifleyici, sacı kaplamayı bozmadan karşılar.

Kesme, çatı sacı rulo şekillendirme makinesi yapılarını en çok ayıran bölümdür. Son kesim makası şeritle birlikte hareket eder ve uçarken keser, böylece tezgah saclar arasında hiç durmaz. 15 m/dk hattı 15 m/dk tutan budur. Dur ve kes testeresi daha ucuzdur ve daha kalın malzemeyi alır, ancak her sac bir duruş ve bir yeniden kalkış demektir, 3,6 m boyda kesim başına yaklaşık bir saniye.

Altı Profil Ailesi, Tek Şasi Tasarımı

Bir çatı sacı rulo şekillendirme makinesi bir şasi, bir tahrik ve bir merdane setidir. Şasi ve tahrik tüm ailede tekrarlanır. Merdaneler ve yan kılavuzlar tekrarlanmaz. Bu yüzden bir atölye aynı temel makine ve farklı takımla birkaç pazara hizmet edebilir.

Profil ailesi	Faydalı genişlik	Kaburga veya adım	Nerede satılır
Oluklu, yuvarlak dalga	762 mm veya 1000 mm	76,2 mm adım, 18 mm derinlik	Afrika, Orta Doğu, genel ihracat
IBR, ters kutu kaburga	686 mm veya 890 mm	38 mm kaburga yüksekliği	Güney Afrika
Trapez veya spandeck	840 mm veya 1000 mm	35 mm kaburga, 200 mm adım	Avrupa, Körfez, Avustralya
kutu profil	1000 mm	32 mm kaburga, düz taban	Birleşik Krallık, İrlanda
dik dikişli	300 ila 500 mm	25 ila 65 mm dikiş	Ticari, düşük eğimli çatılar
Kiremit ve basamaklı kiremit	1000 ila 1200 mm modül	kiremit adımı artı kademe	Konut, yenileme pazarları

İhracat için sipariş edilen bir çatı sacı rulo şekillendirme makinesi genelde ilk üç aileden biriyle çıkar. Oluklu en ucuz merdane setidir ve rulo genişliğine en toleranslı olanıdır. IBR, alıcının ulusal sac standardına göre çalıştığı yerde kazanır. Trapez, aşıklar arasındaki en geniş açıklığı taşır, bu yüzden endüstriyel hangarlara hakimdir.

Tam ölçülü profil sayfaları: oluklu sac, IBR levha, geniş trapezoidal, kutu profil, dik dikişliile başlamalı ve metal kiremit.

Teknik Özellikler

Bunlar standart tek katlı çatı sacı rulo şekillendirme makinemizin rakamlarıdır. Kalınlık ve rulo genişliği mili, motoru ve stand sayısını değiştirir, bu yüzden her aralığın üst sınırını başka bir makine sayın.

Parametre	Standart üretim	Hattaki etkisi
Bobin genişliği	600 ila 1250 mm	Merdane yüz genişliği ve kılavuz stroku
Malzeme kalınlığı	0,2 ila 0,8 mm	Merdane boşluğu, motor gücü, kesme kuvveti
Akma dayanımı	235 ile 550 MPa	İstasyon sayısı ve mil rijitliği
Şekillendirme istasyonu	16 ila 26	Yüzey kalitesi ve nervür hassasiyeti
Mil çapı	76 mm, ASTM 1045	Tam genişlikte sehim
Merdane malzemesi	ASTM 1045, 0,05 mm krom	Boyalı bobinde kaplama aşınması
Ana motor	7.5 kW	Maksimum kalınlıkta hız
Hidrolik ünite	4 kW	Kesim çevrimi ve açıcı seçenekleri
Çalışma hızı	8 ile 15 m/dk	Vardiya başına üretim
Kontrol	Panasonic PLC, enkoder ile boy	Boy toleransı ve parti sayımı
Uzunluk toleransı	artı eksi 1,5 mm	Sahada uyum ve fire
Güç kaynağı	380 V, 50 Hz, üç faz	Sahada jeneratör boyutlandırma

1250 mm genişlikte 0,8 mm üzerinde 90 mm mil ve 11 kW motor isteyin. Şasi ve makas da bununla büyümek zorundadır. 1,2 mm çatı sacı rulo şekillendirme makinesini 0,5 mm şasi üzerine kurmak, gelen çizimlerde gördüğümüz en yaygın spesifikasyon hatasıdır.

Rulo Genişliğinden Kapanma Genişliğine

Bir çatı sacı rulo şekillendirme makinesinde kapanma genişliği her zaman rulo genişliğinden küçüktür. Fark, kaburgaların harcadığı çelik artı kenar traşıdır ve bunu merdane seti belirler. Operatör kılavuzu ayarlayarak bunu değiştiremez.

Bobin genişliği	Faydalı genişlik	Kaburga ve kenar traşında harcanan çelik	Profil
1250 mm	1000 mm	250 mm, yüzde 20,0	Trapez TR35
1000 mm	840 mm	160 mm, yüzde 16,0	Dar trapez
940 mm	890 mm	50 mm, yüzde 5,3	IBR 890
762 mm	686 mm	76 mm, yüzde 10,0	IBR 686
914 mm	762 mm	152 mm, yüzde 16,6	Oluklu 3 inç
1250 mm	1050 mm	200 mm, yüzde 16,0	Widespan

Kapanma genişliğinde fiyat verin, ruloyu besleme genişliğinde satın alın. Çatı ustası bitmiş çatının metrekaresine fiyat verir, yani müşteriye ulaşan sayı her zaman kapanma genişliğidir. Yüzde sütunu gerçek maliyet koludur. Aynı tonajı yüzde 20 traşlı bir profilden geçirin, aynı rulodan yüzde 20 daha az çatı satarsınız.

Hız, Üretim ve Vardiya Hesabı

Bir çatı sacı rulo şekillendirme makinesinin veri sayfasındaki hız, kesintisiz tezgah hızıdır. Gerçek üretim daha düşüktür ve ikisi arasındaki fark, iş planlarının çoğunun çöktüğü yerdir.

Yapı	Stand	Tezgah hızı	3,6 m'de 8 saatlik vardiyada sac
Standart tek kat	16 ila 20	8 ile 15 m/dk	750 ila 1.400
Yüksek hızlı servo	20 ile 26	25 ila 30 m/dk	1.900 ila 2.800
çift kat	16 artı 16	8 ila 12 m/dk	700 ila 1.100
Basamak presli kiremit	18 ila 22	3 ila 6 m/dk	250 ila 500

Hesap basit. 12 m/dk'da 3,6 m sac 18 saniye sürer, yani bir çatı sacı rulo şekillendirme makinesi duruşsuz saatte yaklaşık 200 sac yapar. Vardiya sekiz saattir, ancak rulo değişimi, paketleme ve operatör molaları yüzde 25 ila 35 alır. Teorik sayının yüzde 70'ini planlayın, hayal kırıklığı yaşamazsınız.

Tezgah hızı bir çatı sacı rulo şekillendirme makinesinde nadiren darboğazdır. 0,5 mm ve 1250 mm genişlikte 5 t rulo yaklaşık 1.000 m, yani kabaca 280 sac verir. Bu, tam hızda her 85 dakikada bir rulo değişimi demektir ve hidrolik açıcı ile her değişim 8 ila 12 dakika tutar. Daha hızlı tezgahtan önce 10 t açıcıyı satın alın.

Yan Panel veya Kılavuz Kolon

Her çatı sacı rulo şekillendirme makinesinde iki yan yapı görülür. İkisi de mil uçlarını taşıyan kayıcı blokları tutar. Fark, yükün nasıl aktarıldığındadır.

Yan panel her iki yanda tam çelik plakadır ve her stand için delinmiştir. Rijittir, basittir ve sıcak bir atölyede on yıl sonra bile gönyesini korur. Kılavuz kolon her stand için ayrı kolon kullanır. Daha hafif görünür ve merdanelere temizlik için daha iyi erişim verir.

Görüşümüz net. 1250 mm genişlikte 0,2 ila 0,8 mm çatı işi için kaynaklı çelik plaka şasi, aynı fiyata kolon şasiden daha güçlüdür ve Çin'deki fabrikaların çoğu zaten böyle üretir. Kolonları, servis erişimi rijitlikten daha önemli olduğunda seçin, bu da merdanelerin sık değiştiği kaset ve çift kat hatlarında olur.

Fiyatı Değiştiren Seçenekler

Bunlardan altısı ürettiğimiz her çatı sacı rulo şekillendirme makinesinde standarttır. Kalanı proje bazında fiyatlanır ve her biri teslim fiyatını bilinen bir mertebede kaydırır.

Kalem	Common we use	Opsiyonel
Açıcı	5 t manuel	5 t veya 10 t hidrolik
Yan yapı	Wall panel type	Guide pillar type
Merdane malzemesi	45# çelik, krom kaplı	GCr15 rulman çeliği
Ürün elleçleme	Tahriksiz çıkış masası	Otomatik istifleyici
Rulmanlar	HRB	SKF, FAG, NSK
Elektrik parçaları	Domestic brand	Siemens, Panasonic, Mitsubishi
Kesim	Son kesim makası	Ağır kalınlık için uçan testere
Kontrol	Buton ve sayaç	Dokunmatik ekran, parti hafızası, uzaktan destek

İki çatı sacı rulo şekillendirme makinesi seçeneği kendini en hızlı amorti eder. Hidrolik açıcı, elle rulo yüklemeyi ve beraberindeki 10 dakikalık geçişi ortadan kaldırır. Otomatik istifleyici her istifin son sacındaki boya filmini korur, müşterinin incelediği sac da odur.

Hattı nasıl şartnameye bağlarsınız

Dört şey gönderin, çatı sacı rulo şekillendirme makinesi teklifi tahmin olmaktan çıksın.

Kaburga yüksekliği, adım ve kapanma genişliğini gösteren sac kesit çizimi. Fotoğraf yetmez, çünkü 20 mm kaburga farkı tüm merdaneleri değiştirir.
Rulo genişliği ve kalınlık aralığı, çelik kalitesi ve kaplama ile birlikte. Galvanizli, boyalı ve Galvalume aynı kalınlıkta farklı şekillenir.
Vardiya başına gereken üretim ve en çok sattığınız sac boyu. İkisi de kesme tipini ve çıkış masası boyunu belirler.
Saha elektriği. 380 V besleme ile yumuşak kalkışlı jeneratör farklı makinelerdir.

Bununla merdane setini Copra'da kurar, çiçek desenini simüle eder ve çelik kesilmeden önce stand sayısını doğrularız. Profiliniz kütüphanemizde yoksa özel profiller sayfası çizimde nelerin olması gerektiğini listeler. metal levha makinesi kataloğu şasi ve seçeneklerin tam kataloğunu içerir.

Daha büyük bir tesisi besleyen panel hatları için aynı çizim, double layer ve ridge cap makinelerinin ona nasıl eşlendiğini de belirler, böylece çatı ve tamamlayıcıları tek takımdan çıkar.

We have built roofing sheet roll forming machines since 2005, with 80+ engineers and technicians and 500+ machines across 50+ countries, under ISO 9001 and CE. Roof profiles built to a national standard are checked against that standard before shipment. For the US and Canadian market, the Metal Building Manufacturers Association müşterilerinizin size karşı kullanacağı panel ve yük tablolarını yayımlar. Rulo tedarikçileri ve çatı ustaları detay pratiğinde NRCA detay pratiğine göre çalışır ve Amerikan Galvanizciler Derneği şartnamenin çinko kaplama tarafını kapsar.

Çatı Sacı Rulo Şekillendirme Makinesi Hakkında Sık Sorulan Sorular

S: Çatı sacı rulo şekillendirme makinesinin standart özellikleri nedir?

C: 600 ila 1250 mm rulo, 0,2 ila 0,8 mm kalınlık, 16 ila 26 stand, 76 mm mil, 7,5 kW ana motor, 4 kW hidrolik ünite ve 5 t açıcı. Bu yapı artı eksi 1,5 mm boy toleransıyla 8 ila 15 m/dk çalışır.

S: Bir makine birkaç çatı profili işleyebilir mi?

C: Tek bir çatı sacı rulo şekillendirme makinesinde tek merdane setiyle olmaz. Kaburga yüksekliği, adım ve kapanma genişliği merdanelerde yaşar, bu yüzden yeni kesit yeni merdane ya da kaset gerektirir. Yalnızca rulo genişliğini değiştirmek yeni takım istemez, sadece yan kılavuz ayarı yeter.

S: Vardiyada kaç sac üretir?

C: Standart tek katlı bir çatı sacı rulo şekillendirme makinesi 12 m/dk'da yüzde 70 verimle sekiz saatte yaklaşık 1.400 adet 3,6 m sac yapar. Yüksek hızlı servo hatlar 2.000 ve üzerine çıkar, ancak her 85 dakikada bir 5 t rulo değişimi gerçek sayıyı sınırlar.

S: Hat hangi çelik kalınlığı ve dayancını şekillendirebilir?

C: Standart şaside 235 ila 550 MPa'da 0,2 ila 0,8 mm. Çatı genelde 0,45 ila 0,55 mm galvanizli veya boyalı çalışır. Tam 1250 mm genişlikte 0,8 mm üzerinde 90 mm mil ve 11 kW motor isteyin.

S: Kapanma genişliği için ne kadar rulo genişliği kaybediyorum?

C: Profile göre yüzde 5 ila 20. Fiyat karşılaştırmadan önce herhangi bir çatı sacı rulo şekillendirme makinesi satıcısına bu yüzdeyi sorun. IBR 890 yüzde 5,3, oluklu 3 inç yüzde 16,6, trapez TR35 yüzde 20 kaybeder. Bu yüzde, iki profili metrekare maliyetinde karşılaştırmanın en hızlı yoludur.

S: Yan panel mi kılavuz kolon mu seçmeliyim?

C: 1250 mm genişlikte 0,2 ila 0,8 mm şekillendiren bir çatı sacı rulo şekillendirme makinesi için yan panel. Daha rijittir ve gönyesini daha uzun korur. Kılavuz kolon, merdanelerin sık çıktığı ve erişimin rijitlikten önemli olduğu kaset ve çift kat hatlarında anlamlıdır.

S: Çift kat makine iki tek hattan daha mı iyi?

C: Zemin alanına bağlı. Tek şasi IBR ve olukluyu tek açıcı ve tek kontrol panosundan çalıştırır, bu da ayak izini ve operatör sayısını yarıya indirir. İki tek hat daha pahalıdır ama iki profili aynı anda çalıştırmanıza izin verir.

S: Teslim süresi ne ve sahada ne oluyor?

C: Çizim onayından sonra 45 ila 60 gün, kaset takımı için iki üç hafta eklenir. Devreye alma ve operatör eğitimi, ilk rulo ve boy kalibrasyonu dahil, mühendisimizle sahada 7 ila 10 gün sürer.
