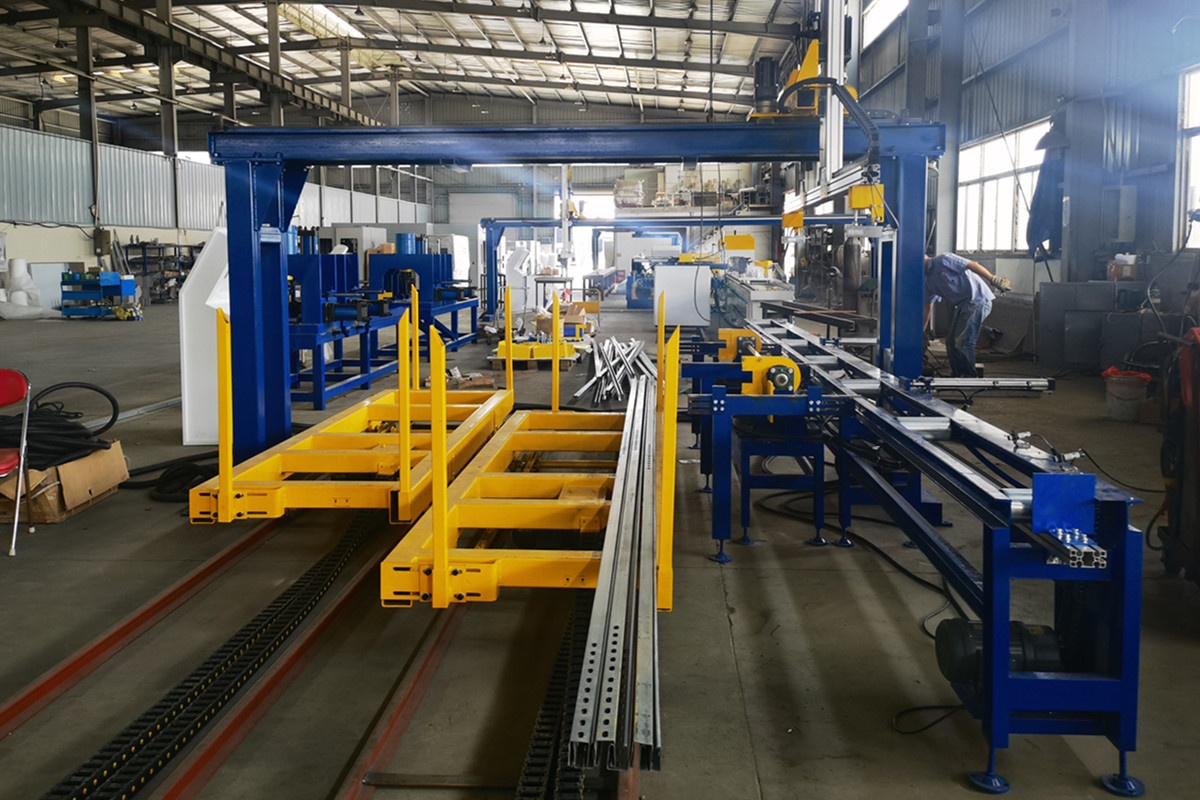

مكدس تلقائي

مكدس تلقائي يُستخدم لتكديس ملفات تعريف c، وملفات تعريف u، وقنوات الهياكل، وما إلى ذلك، وملفات التعريف المشكلة بالدرفلة تلقائيًا.

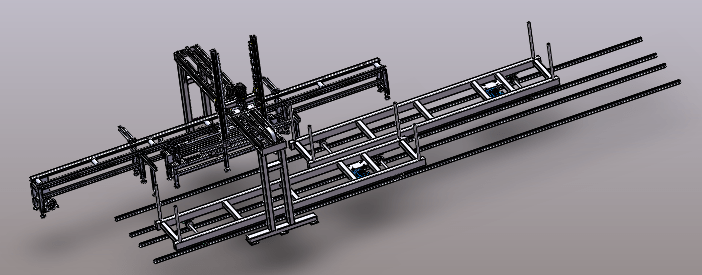

مكونات التكديس الآلي

قامت شركة Believe Industry بتطوير تصميم جديد لآلة تكديس آلية لصناعة تشكيل الملفات بالدرفلة، والتي تتكون من ناقل، ورف قابل للقلب، وآلة تكديس، وعربة نقل، ووحدة تحكم HMI.

ناقل

يُستخدم ناقل النقل لنقل المقاطع المُشكّلة بالدرفلة من آلة التشكيل بعد القطع، ويتم تشغيله بواسطة محرك. يمكن تخصيص الطول والعرض الكليين. يُجهز طرف الناقل بكتلة تحديد الموضع ومستشعر لضمان محاذاة التكديس.

رف قابل للطي

يتم التحكم في قناة الدعامة بواسطة وحدة تحكم منطقية قابلة للبرمجة (PLC) لقلبها بشكل متسلسل أو غير متسلسل، ويتم تركيبها باستخدام كتل تشير إلى الشكل الجانبي للتأكد من أن عملية القلب مستقرة.

مكدس

جهاز التكديس مُصمم لتكديس قطاعات تشكيل اللفائف وفقًا للبرنامج، وهو الجزء الرئيسي من آلة التكديس بأكملها. يعمل بمحرك سيرفو، مما يوفر دقة عالية في تحديد الموضع والسرعة.

سيارة الخروج

انقل قنوات الدعامات المكدسة إلى منطقة التعبئة والتغليف. وهي مجهزة بعربتين لإنتاج سريع، على سبيل المثال، انقل العربة الأولى إلى منطقة التعبئة والتغليف، وسيقوم جهاز التكديس بتثبيت قناة الدعامة على العربة الثانية، وبمجرد الانتهاء من تكديس العربة الثانية، ستعود العربة الأولى إلى منطقة التكديس.

وحدة تحكم إدارة المعلومات الصحية

يعتمد النظام على وحدة تحكم منطقية قابلة للبرمجة (PLC)، ويعمل بشاشة لمس، حيث يمكن الاختيار من خلال شاشة اللمس عند تغيير مواصفات الإنتاج. كما يمكن تعديل شكل الكومة حسب الرغبة من خلال شاشة اللمس، بالإضافة إلى تنظيم السرعة.

تحديد

1	الجهد االكهربى	تيار متردد 480 فولت، 60 هرتز، ثلاثي الأطوار
2	إجمالي الطاقة	11.6 كيلوواط (تيار متردد)
3	محرك سيرفو	ياسكاوا
4	مخفض	تايوان فاستون
5	وحدة التحكم المنطقية القابلة للبرمجة	سيمنز
6	المكونات الكهربائية	شنايدر
7	مستشعر	شنايدر
8	شاشة تعمل باللمس	وينفيو
9	سرعة التكديس	240 قطعة في الساعة
10	أقصى عرض للتكديس	1000 مم
11	أقصى ارتفاع للتكديس	900 ملم
12	محرك تحريك الرافعة	3 كيلو واط
13	محرك رفع وخفض المكدس	2 كيلو واط
14	قوة محرك الناقل	1.5 كيلو واط
15	قوة السيارة عند الانتقال	1.5 كيلو واط
16	مطلوب مورد هواء	0.55-0.8 ميجا باسكال
17	البعد	13500 مم × 4000 مم × 3800 مم
18	أبعاد رف النقل	3500 مم × 700 مم × 700 مم
