خط صفائح معدنية، تصنيع في ووشي بالصين
آلة درفلة الصفائح المعدنية
آلة درفلة الصفائح المعدنية تحوّل لفة الفولاذ المطلي أو الألمنيوم إلى ألواح سقوف وجدران في تمريرة واحدة. تدخل اللفة من طرف، ويخرج اللوح النهائي مقصوصًا ومرصوفًا من الطرف الآخر، بارتفاع الضلع والعرض المفيد المحددين من الرسم.
بناء خطوط منذ عام 2005. أكثر من 500 ماكينة في أكثر من 50 دولة. معتمد ISO 9001، مطابق CE.
اللوح أولًاشكل الضلع ودرجة الفولاذ والعرض المفيد تحدد الدرافيل قبل قص أي لفة.
2005بناء خطوط الصفائح المعدنية
500+آلة مسلّمة
50+دولة تصدير
80+مهندسًا وفنيًا
ISO 9001معتمدون، متوافقون مع CE
كيف يعمل الخط
لفة تدخل ولوح مرصوف يخرج
كل آلة درفلة صفائح معدنية تمر بالخطوات الخمس نفسها. ما يتغير هو عرض اللفة وعدد المحطات ومقدار العمل دون مشغّل.
01
وحدة فك اللفائف
محور يدوي أو هيدروليكي يستقبل لفات من 5 إلى 10 أطنان. عربة اللفة تحمّلها دون وقت رافعة.
02
المسوّاة والمغذي
تزيل المسوّاة التحدب من اللفة، ثم يضبط المغذي المؤازر طول كل لوح.
03
التثقيب
ثقوب التثبيت وحزوز الأطراف تُثقب داخل الخط، والقصاصات تسقط نظيفة.
04
الدرفلة
من 12 إلى 26 محطة مُدارة تشكّل الضلوع على مراحل. عدد المحطات يتبع ارتفاع الضلع والسماكة.
05
القص والرصف
مقص أو منشار طائر يقص حسب الطول. تخرج الألواح إلى طاولة إخراج أو راصّة آلية.

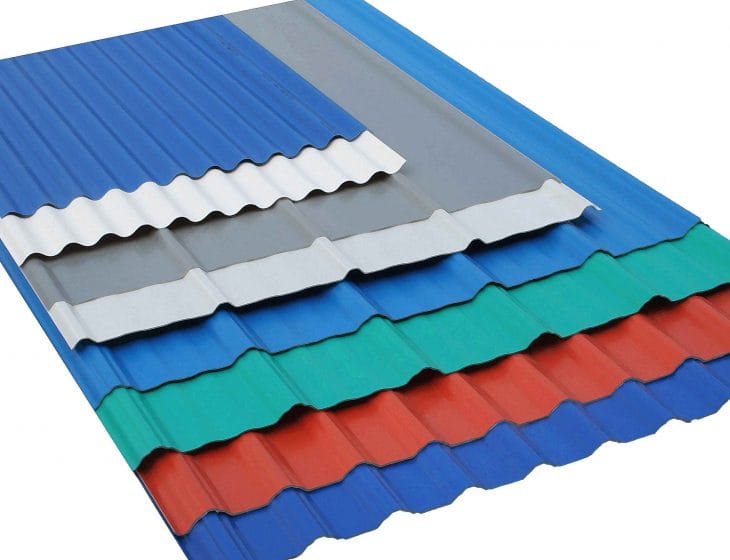

أنواع الألواح
أربع عائلات ألواح تعمل عليها هذه الخطوط
رسم اللوح هو بداية كل عرض سعر لآلة درفلة الصفائح المعدنية. العرض المفيد وارتفاع الضلع وتفصيل التثبيت تحدد طقم الدرافيل.
01 / شبه منحرف
لوح IBR وشبه منحرف
ضلوع شبه منحرفة بارتفاع 12 إلى 32 مم. لوح السقف والجدار الافتراضي في المباني الصناعية، بعرض مفيد من 686 إلى 1,000 مم.
02 / مموج
اللوح المموج
موجة دائرية بلا حافة حادة. رخيص التشغيل، شائع في أفريقيا وأمريكا الجنوبية، بعرض مفيد 762 أو 840 أو 900 مم.
03 / وصلة قائمة
وصلة قائمة وKlip-Lok
تثبيت مخفي تحت وصلة مرتفعة تُثنى أو تُقفل بالضغط. يُستخدم حيث يجب أن يبقى الميل المنخفض محكمًا للماء.
04 / قرميد
ملامح القرميد والقوباء
القرميد المتدرج والمزجج وMonterey تطبع مظهر القرميد على الفولاذ. يبدو السقف من الشارع كالطين المحروق بجزء صغير من وزنه.
مجموعة الآلات
ست آلات درفلة للصفائح المعدنية
كل صفحة تغطي عائلة ألواح واحدة برسمها وعدد محطاتها وإنتاجها. الست تشترك في الإطار والمحرك ومنصة التحكم.
01 / IBR

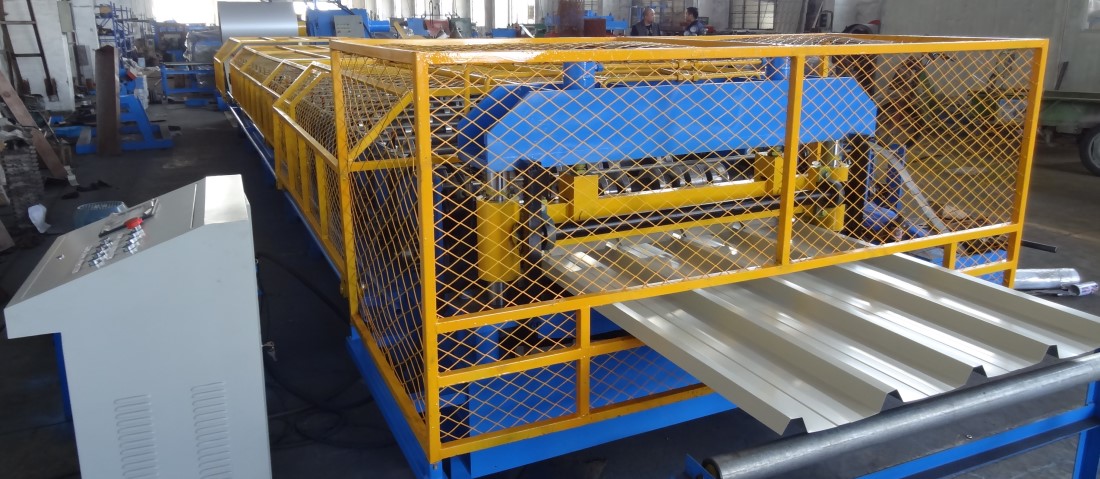

ماكينة تشكيل ألواح IBR بالدرفلة
ضلع صندوقي مقلوب بعرض مفيد 686 مم. لوح السقف والجدار الافتراضي للمباني الفولاذية في أفريقيا والشرق الأوسط.
اطلع على خط IBR →
02 / مموج

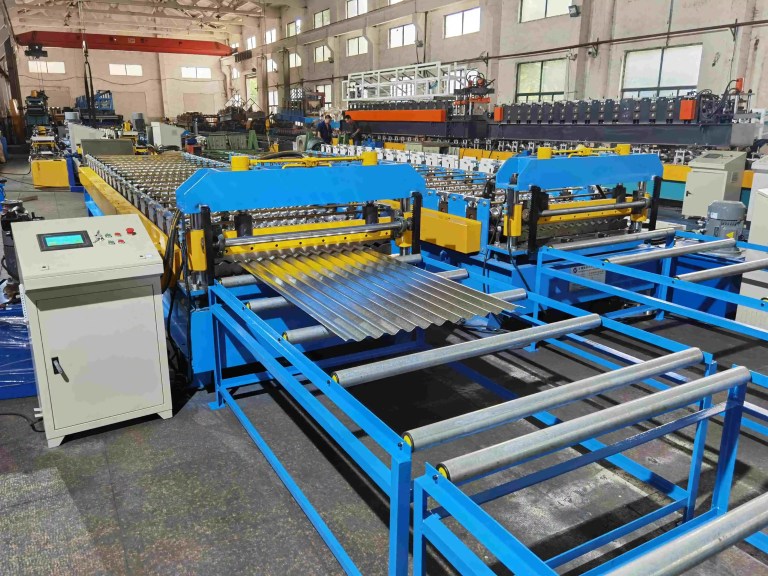

آلة درفلة اللوح المموج
موجة دائرية بعرض مفيد 762 أو 840 أو 900 مم. تُشغّل غالبًا كخط مزدوج الطبقة مع ملمح شبه منحرف في الأعلى.
اطلع على الخط المموج →
03 / وصلة قائمة

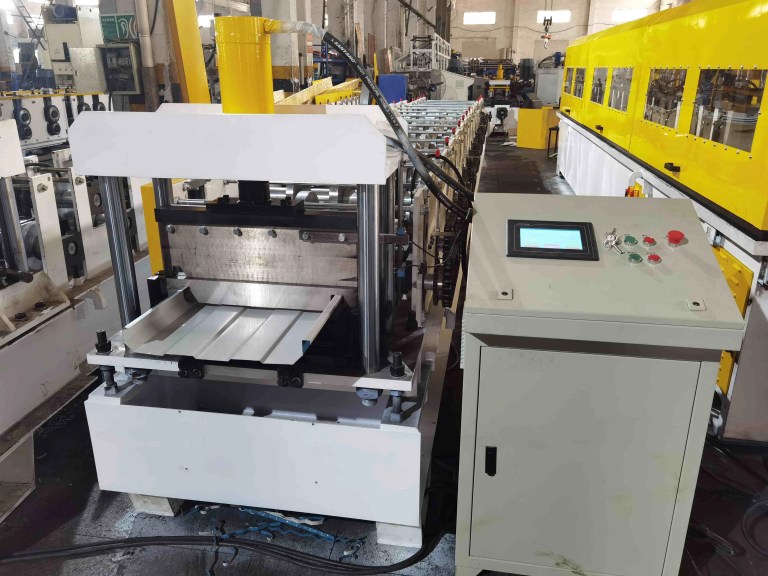

آلة لوح السقف Klip-Lok
تثبيت بمشابك مخفية بعرض مفيد 406 مم. لا يخترق أي برغي اللوح، لذلك يبقى السقف محكمًا حتى ميل درجتين.
اطلع على خط Klip-Lok →
04 / لوح جدار
آلة ألواح الجدران المعدنية
تكسية بضلع منخفض مع سطح مستوٍ بين الضلوع. تُنتج الألواح من 0.4 إلى 0.8 مم وتُرصف مسطحة للنقل.
اطلع على خط ألواح الجدران →
05 / قرميد

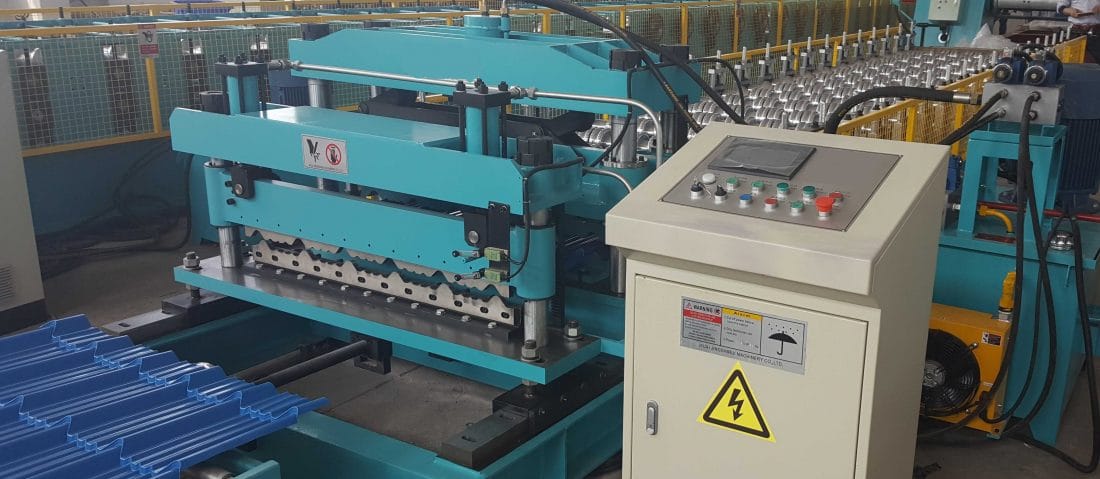

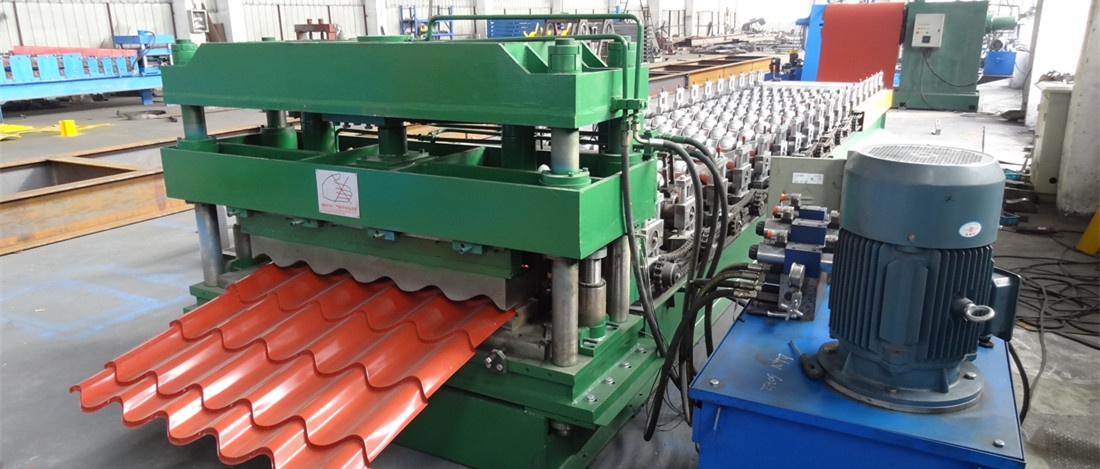

آلة تشكيل لفائف البلاط المزجج
نقش قرميد مضغوط على لوح من 0.3 إلى 0.6 مم. فلل ومدارس وأسقف تجارية صغيرة يجب أن تبدو كالقرميد.
اطلع على خط القرميد المزجج →
06 / ملمح صندوقي
آلة سقف الملمح الصندوقي
ضلوع صندوقية مربعة مع سطح مستوٍ عريض، وهو الملمح الشائع في بريطانيا وأسواق التصدير. تبقى الأطوال الطويلة مستقيمة بضلع منخفض.
اطلع على خط الملمح الصندوقي →هناك تشكيلتان أخريان خارج هذه القائمة. آلة الدرفلة مزدوجة الطبقة تدير ملمحين على إطار واحد، وخط Bemo يغطي الملامح شبه المنحرفة العميقة للأسقف ذات البحور الكبيرة.
تكوين الخط
ما بُني له خط الصفائح المعدنية
نطاقات تخطيط آلة درفلة الصفائح المعدنية. يُسعّر الخط من رسم اللوح، ثم من درجة الفولاذ وهدف الإنتاج.
| عرض الملف | 1,000 أو 1,220 أو 1,250 مم كمعيار، وحتى 1,500 مم عند الطلب |
|---|---|
| سماكة المادة | 0.3 إلى 1.2 مم، و1.5 مم على خط معزز |
| العرض الفعال | 686 إلى 1,000 مم، يحدده رسم الملمح |
| ارتفاع الضلع | 12 إلى 32 مم في شبه المنحرف، و3 إلى 6 مم في المموج |
| محطات التشكيل | 12 إلى 26، تُدار عبر صندوق تروس وسلسلة |
| سرعة الخط | 10 إلى 15 م/دقيقة بمقص هيدروليكي، و25 إلى 35 م/دقيقة بمقص طائر |
| وحدة القص | مقص هيدروليكي أو مقص طائر أو منشار طائر، بسماحية ±1 مم |
| التحكم | PLC مع شاشة تشغيل، ومغير تردد، ومشفّر طول، وعدّاد دفعات |
| التغذية الكهربائية | 380 فولت 50 هرتز ثلاثي الأطوار، أو 415 و440 و480 فولت حسب بلد الوجهة |
- فك اللفةيدوي 5 أطنان كمعيار، وهيدروليكي من 5 إلى 10 أطنان مع عربة لفة.
- إطار التشكيلإطار فولاذي ملحوم، أعمدة 45 مم للصفائح الرقيقة، و65 إلى 75 مم للألواح العريضة.
- الدرافيلCr12MoV مصلّب إلى 58-62 HRC، ومجلّخ بعد المعالجة الحرارية، ومطلي بالكروم عند الطلب.
- الخياراتمغذٍ مؤازر، وراصّة آلية، وطاولة تغليف، ومراقبة عن بعد.
عوامل التكلفة
أربعة أمور تحرّك السعر
عرضان لللوح نفسه قد يختلفان بثلاثة أضعاف. هذه الخيارات الأربعة تفسر الفارق، وهي التي يجب حسمها قبل طلب آلة درفلة الصفائح المعدنية.
01
عدد المحطات
كل محطة إضافية تضيف حاملًا وزوج درافيل ومحركًا. خط بـ14 محطة أرخص بكثير من خط قرميد بـ24 محطة.
02
نوع القص
المقص الهيدروليكي أرخص قص. المقص الطائر يضيف تكلفة ويتيح للخط أن يعمل بسرعة ضعفين إلى ثلاثة.
03
عرض الملف
اللوح الأعرض يحتاج إطارًا أعرض وأعمدة أطول وآلة فك لفة أكبر. خط 1,250 مم آلة أثقل، وليس آلة 1,000 مم ممدودة.
04
الأتمتة
التغذية المؤازرة والراصّة الآلية وطاولة التغليف تضيف 15 إلى 30 في المئة وتزيل عاملين من الخط.
التطبيقات
إلى أين تذهب هذه الألواح
اختيار اللوح يتبع المبنى لا الآلة. هذه التطبيقات الأربعة تغطي معظم الطلبات التي نسعّرها، وكل منها يحدد الضلع والطلاء.
01 / أسقف صناعية
مصانع ومستودعات وحظائر
ألواح شبه منحرفة وIBR على مدادات فولاذية، عادة 0.5 مم مجلفن مع طبقة لون على الوجه المعرّض للجو.
ألواح سقف وجدران للمباني الفولاذية →
02 / تكسية الجدران
الواجهات والجدران المعزولة
الألواح منخفضة الضلع تُثبّت على خط المدادات وتخفي التثبيت. الخط نفسه ينتج اللوح الداخلي.
خطوط تكسية الجدران →
03 / الزراعة
حظائر الماشية والدواجن والتخزين
أسقف عريضة منخفضة بحمل خفيف. تُقص الألواح على كامل الميل، فيُغلق المبنى دون وصلة نهاية.
تطبيقات الدرفلة الزراعية →
04 / سلسلة التبريد
غرف التبريد ومصانع الغذاء
جدران الغرف الباردة تستخدم لوحًا صندوقيًا منخفضًا كجلد خارجي مع رغوة خلفه. السطح المستوي أهم من ارتفاع الضلع.
خط الملمح الصندوقي للتبريد →تُدرفل الألواح وفق معايير الطلاء EN 10169 أو ASTM A792، وتصل خطوط الاتحاد الأوروبي مع وثائق CE وفق قواعد وسم CE الأوروبية. أما المملكة المتحدة فيُوثّق الخط نفسه بعلامة UKCA عبر إرشادات UKCA من GOV.UK.
التصنيع والاختبار
كل خط يعمل قبل الشحن
آلة درفلة الصفائح المعدنية بقدر ما تعطيه لفتها الأولى. يُجمّع كل خط ويُوصّل ويُشغّل في ورشتنا بمادة العميل، ثم يُقاس على الرسم قبل التغليف.
- ضبط الدرافيليُضبط كل حامل على الرسم، ثم يُفحص على عينة بطول 3 أمتار من حيث ارتفاع الضلع والمسافة والعرض المفيد.
- تشغيل تجريبييعمل الخط بكامل عرض اللفة وبسرعة التشغيل. تُسجّل طول القص والاستقامة وموضع الثقوب.
- فحص كهربائيتُختبر توصيلات اللوحة والمغيرات على جهد بلد الوجهة.
- التغليفتُشحّم الدرافيل وتُلف، وتُدعّم الأعمدة، ويُحمّل الخط في حاوية 40 قدمًا واحدة.
لفة آلة درفلة الصفائح المعدنية مجلفنة وفق EN 10346 أو ASTM A653 ومطلية أساس وفق EN 10169، بسماكة 0.3 إلى 1.2 مم. في اللوح الرقيق تكون سماحية السماكة أهم من وزن الطلاء.
أسئلة
أسئلة شائعة عن آلة درفلة الصفائح المعدنية
ما يسأله المشترون قبل تسعير الخط، بإجابة واضحة.
ما هي آلة درفلة الصفائح المعدنية؟
آلة درفلة الصفائح المعدنية خط متواصل يثني لفة الفولاذ المطلي أو الألمنيوم إلى ألواح سقف وجدران. تُفك اللفة وتُسوّى وتُغذّى عبر 12 إلى 26 محطة مُدارة، ثم تُقص حسب الطول بمقص أو منشار. تُثقب الثقوب والحزوز داخل الخط في التمريرة نفسها.
ما السماكة التي تستطيع آلة درفلة الصفائح المعدنية تشكيلها؟
الخطوط القياسية تعمل من 0.3 إلى 1.2 مم. ألواح السقف بين 0.4 و0.8 مم، وألواح الجدران 0.4 إلى 0.7 مم، وملامح القرميد 0.3 إلى 0.6 مم. آلة بأعمدة 65 مم تصل إلى 1.5 مم، بتكلفة أعلى وسرعة أقل.
ما سرعة آلة درفلة الصفائح المعدنية؟
10 إلى 15 م/دقيقة بمقص هيدروليكي، و25 إلى 35 م/دقيقة بمقص طائر. طول اللوح يحدد الحد الحقيقي، لأن المنشار الطائر يحتاج تسارعًا وتباطؤًا في كل قص.
كم محطة تحتاج آلة درفلة الصفائح المعدنية؟
تحتاج 12 إلى 16 محطة للمموج الضحل أو ألواح الجدران، و18 إلى 20 لـIBR وKlip-Lok، و20 إلى 26 لملمح القرميد. قلة المحطات تترك ارتدادًا في الضلع، فلا يستقر اللوح على السقف.
هل يمكن لآلة واحدة أن تدير IBR والمموج؟
نعم، بطريقتين. الآلة مزدوجة الطبقة تضع ملمحًا على الإطار العلوي والآخر تحته، فيتحول الخط بعكس اتجاه التغذية. أما الآلة أحادية الطبقة فتحتاج طقم درافيل ثانيًا، ويستغرق التغيير من ساعتين إلى أربع.
كم تكلفة آلة درفلة الصفائح المعدنية؟
آلة لملمح مموج أو لوح جدار واحد تبدأ قرب 25,000 دولار. وخط IBR أو Klip-Lok بمقص هيدروليكي يقع بين 35,000 و60,000 دولار. وخط قرميد بـ24 محطة مع تغذية مؤازرة وراصّة يتراوح بين 70,000 و120,000 دولار.
كم مدة التوريد وكيف يُشحن الخط؟
مدة التصنيع 30 إلى 60 يومًا بعد الرسم والدفعة المقدمة. خط الملمح الواحد يُحمّل في حاوية 40 قدمًا، والمزدوج في حاوية 40 قدمًا عالية. يضيف الشحن البحري 20 إلى 40 يومًا.
أرسل رسم اللوح واحصل على خطة خط
شاركنا ملمح اللوح والسماكة والعرض المفيد وهدف الإنتاج. يرد فريق الهندسة بخطة محطات وتوصية قص وتكوين آلة درفلة صفائح معدنية يناسب سقفك.
