خطوط تصريف المياه، تُصنع في ووشي بالصين

ماكينة التشكيل بالدرفلة للمزاريب وأنابيب التصريف

تحوّل ماكينة التشكيل بالدرفلة للمزاريب وأنابيب التصريف اللفة المطلية إلى نظام مياه أمطار مكتمل، مقطعاً واحداً في كل مرة. المزراب من طراز K، والمزراب نصف الدائري، والمزراب الصندوقي، وأنبوب التصريف الذي يصرفها، يحتاج كل منها إلى مجموعة درفلة وقالب ثقب وقاطع خاص به، ولذلك تشغّل معظم مصانع التصريف خطين أو ثلاثة من هذه الخطوط جنباً إلى جنب.

اطّلع على مجموعة ماكينات التصريف أرسل مقطع المزراب الخاص بك

Building drainage lines since 2005. 500+ machines in 50+ countries. ISO 9001 certified, CE compliant.

Fascia gutter roll forming machine with a pre-painted coil on the decoiler

نظام واحد وأربعة مقاطعخط المزاريب وخط أنابيب التصريف وماكينة ثني الأكواع تغطي حزمة مياه الأمطار كاملة. ويُسعَّر كل منها وفق رسم مقطعه الخاص.

2005نبني خطوط تصريف المياه

500+آلة مسلّمة

50+دولة تصدير

80+مهندسًا وفنيًا

ISO 9001معتمدون، متوافقون مع CE

كيف يعمل الخط

اللفة تدخل، وفتحات التعليق تُثقب، والمزراب يخرج

تعمل ماكينة التشكيل بالدرفلة للمزاريب وأنابيب التصريف بالخطوات الخمس نفسها التي يعمل بها أي خط صاج رقيق. الفرق في العُدَد: المزراب عريض ومفتوح، لذا يجب أن تُمسك الدرافيل الحافة الأمامية والزخرفة دون أن تترك أثراً على الطلاء.

وحدة فك اللفائف

محور بوزن 1.5 إلى 3 أطنان يحمل لفائف الألمنيوم أو الفولاذ المجلفن أو النحاس. وعربة اللفة تُبقي الرافعة العلوية حرة.

المسوّاة والمغذي

يزيل جهاز التسوية التكوّن من اللفة، ثم يقيس المغذي المؤازر طول كل مزراب أو أنبوب قبل المقص.

الثقب والحزّ

فتحات التعليق كل 600 مم، وفتحات التصريف، وتداخل الأطراف، تُثقب عبر قالب قبل إغلاق المقطع.

الدرفلة

من 14 إلى 24 محطة مُدارة في ماكينة التشكيل بالدرفلة تطوي القاع والحافة الأمامية والزخرفة. والمزراب الصندوقي يحتاج مرورات أكثر من طراز K.

القص والإخراج

مقص متحرك يقص أثناء الحركة، فلا يتوقف الخط بين القطع. وتخرج المزاريب على طاولة إخراج بطول 6 أمتار.

عائلات المقاطع

أربعة مقاطع يدرفلها مصنع تصريف واحد

كل عرض سعر لماكينة التشكيل بالدرفلة للمزاريب وأنابيب التصريف يبدأ من رسم المقطع. وهذه الأربعة تغطي معظم أعمال مياه الأمطار التي نصنعها.

01 / طراز K

مزراب طراز K

المقطع السكني في أمريكا الشمالية، 5 و6 إنش، بظهر مستوٍ وواجهة OGEE وحافة مطوية. يُدرفل من ألمنيوم مطلي أو فولاذ مجلفن أو نحاس.

02 / نصف دائري

مزراب نصف دائري

نصف دائرة حقيقية بقطر 100 و125 و150 مم، وهو الخيار الافتراضي للمباني التاريخية والمساكن الراقية في أوروبا وأستراليا. والنحاس والألمنيوم شائعان.

03 / صندوقي

مزراب صندوقي ومزراب الوادي

مزاريب ذات جوانب مربعة بعرض 200 إلى 600 مم للأسطح الصناعية ومسارات الأودية. لفة أثقل ومحطات أكثر وزاوية محكمة الإغلاق.

04 / أنبوب

أنبوب التصريف والكوع

مستطيل 2x3 إنش و3x4 إنش، أو دائري 3 إنش و4 إنش، مموّج أو أملس. وماكينة الكوع تثني الإزاحات من الشريط نفسه.

مجموعة الآلات

أربعة خطوط تبني نظام مياه الأمطار

تُشترى ماكينة التشكيل بالدرفلة للمزاريب وأنابيب التصريف حسب المقطع، لذا تحمل كل صفحة أدناه الرسم وعدد المحطات والإنتاجية لجزء واحد من النظام. والأربعة تتشارك الإطار ومجموعة الإدارة ومنصة التحكم نفسها.

Twin row rain gutter and fascia board roll forming line in a workshop

01 / مزراب

ماكينة التشكيل بالدرفلة للمزاريب

مقاطع طراز K ونصف الدائري والواجهة والطرز الأوروبية على إطار واحد، بتحكم Siemens PLC ومقص متحرك لأطوال 6 أمتار.

0.4 إلى 0.8 مم14 إلى 18 محطة10 إلى 15 م/دقيقة

اطّلع على خط المزاريب →

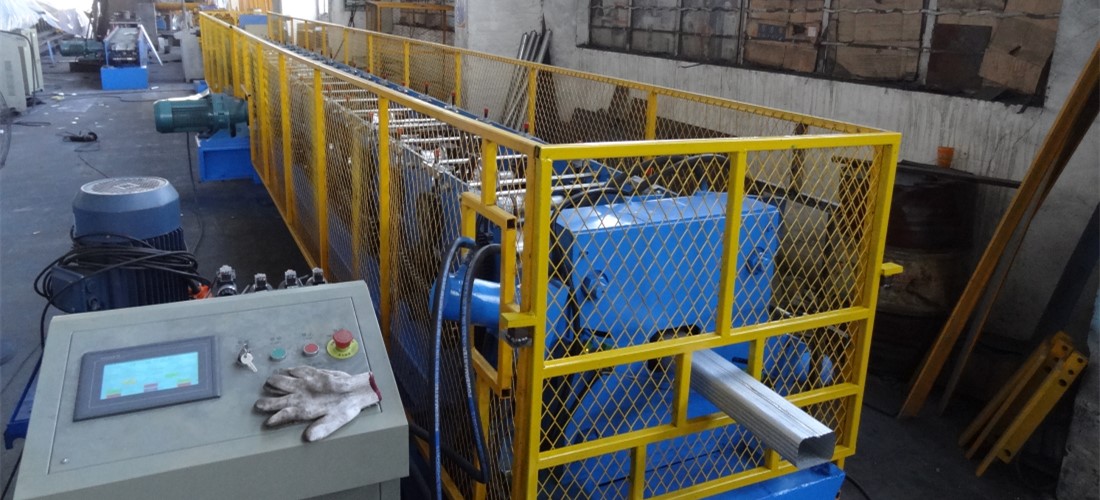

Downspout roll forming machine line with decoiler and cutoff unit

02 / أنبوب التصريف

ماكينة التشكيل بالدرفلة لأنابيب التصريف

أنابيب تصريف مستطيلة ودائرية على مطحنة بأعمدة 70 مم، مع ماكينة كوع مثبتة في نهاية الخط نفسه.

0.5 إلى 1.2 مم12 إلى 14 محطة8 إلى 10 م/دقيقة

اطّلع على خط أنابيب التصريف →

Downspout and elbow roll former bending an offset on the same strip

03 / كوع

ماكينة ثني أنابيب التصريف والأكواع

ماكينة بمراحل 21 تثني إزاحات الكوع في قطع بلا وصلات، فيغيّر المسار اتجاهه دون وصلة.

0.5 إلى 1.2 مم21 مرحلة15 إلى 20 م/دقيقة

اطّلع على ماكينة الأكواع →

Portable gutter machine on a wheeled frame for on site gutter forming

04 / متنقلة

ماكينة مزاريب متنقلة

المقاطع نفسها من طراز K ونصف الدائري على مقطورة، تشكّل لفة 0.3 إلى 0.5 مم في موقع العمل بدل المصنع.

0.3 إلى 0.5 مم5 و6 إنش6 إلى 10 م/دقيقة

اطّلع على الماكينة المتنقلة →

هذه الخطوط تقع ضمن مجموعةماكينات التشكيل بالدرفلةالتي نصنعها، والمصنع الذي يدرفل الواجهات أو الزنك أو الصاج يمكنه تغذيتها منماكينة التشكيل بالدرفلة للصاج المعدني. وأي مقطع لا يغطيه خط قياسي يُحوَّل إلى فريقماكينة التشكيل بالدرفلة للمقاطع المخصصة.

تكوين الخط

ما بُني له خط التصريف

نطاقات التخطيط لماكينة التشكيل بالدرفلة للمزاريب وأنابيب التصريف. يُسعَّر رسم المقطع وقالب الثقب أولاً، ثم عرض اللفة وهدف الإنتاجية.

عرض الملف	300 إلى 1,250 مم، يحدّدها العرض المفرود للمزراب أو الأنبوب
المادة	ألمنيوم مطلي مسبقاً، وفولاذ مجلفن، وستانلس، ونحاس
سماكة المادة	0.3 إلى 0.5 مم على الوحدات المتنقلة، و0.4 إلى 0.8 مم على الخطوط الثابتة، و0.8 إلى 1.2 مم لأنابيب الألمنيوم
مقاسات المزاريب	طراز K 5 و6 إنش، ونصف دائري 100 إلى 200 مم، وصندوقي 200 إلى 600 مم
مقاسات أنابيب التصريف	2x3 إنش، و3x4 إنش، ودائري 3 إنش، ودائري 4 إنش
محطات التشكيل	واجهات المتاجر والمحلات على الشارع التجاري
سرعة الخط	10 إلى 15 م/دقيقة على خط ثابت، و6 إلى 10 م/دقيقة على وحدة متنقلة
التثقيب	فتحات التعليق وفتحات التصريف وتداخل الأطراف، بمكبس هيدروليكي أو ثقب مؤازر
وحدة القص	مقص متحرك أو قاطع لاحق، بسماحية زائد أو ناقص 0.5 مم
التحكم	Siemens PLC مع HMI، وعاكس Yaskawa، ومشفّر طول، وعدّاد دفعات
التغذية الكهربائية	380 فولت 50 هرتز ثلاثي الأطوار، أو 415 و440 و480 فولت حسب بلد الوجهة

وحدة فك اللفةيدوية 1.5 طن كمعيار، وكهربائية 3 أطنان مع عربة لفة على الخطوط الثابتة.
إطار التشكيلقاعدة كمرة H 350 ملحومة، وأعمدة 70 مم على خطوط أنابيب التصريف و50 مم على الإطارات المتنقلة.
الدرافيلASTM 1045 أو Cr12MoV، مصلّبة إلى 58 حتى 62 HRC، ومطلية بالكروم 0.05 مم للفة المطلية.
الخياراتماكينة أكواع، ودرافيل نقش، وثقب فتحات التعليق، وطاولة إخراج، ومراقبة عن بعد.
السلامةحواجز وفق CE، وزر إيقاف طارئ عند محطة المشغّل، وقاطع عزل قابل للقفل على الخزانة.

عوامل التكلفة

أربعة أمور تحرّك السعر

قد يختلف عرضان لسعر المزراب نفسه بالضعف. هذه هي الخيارات الأربعة التي تفسّر الفارق، والتي يجب حسمها قبل طلب ماكينة التشكيل بالدرفلة للمزاريب وأنابيب التصريف.

عائلة البروفيل

في ماكينة التشكيل بالدرفلة للمزاريب وأنابيب التصريف يتشكّل مزراب طراز K في 14 محطة، بينما يحتاج المزراب الصندوقي أو وادٍ صناعي إلى 22 محطة أو أكثر. وكل محطة إضافية هي زوج درافيل إضافي وعمود ومحرك.

المادة والسماكة

أنبوب ألمنيوم بسماكة 1.2 مم يحتاج عموداً أثقل من فولاذ مطلي 0.4 مم، وهذا الخيار يحدد حجم إطار ماكينة التشكيل بالدرفلة. وأعمال النحاس تضيف طلاء الكروم وسرعة خط أبطأ لحماية السطح.

عُدَد الثقب والحزّ

فتحات التعليق وفتحات التصريف وتداخل الأطراف تعمل على قالب ثابت واحد لكل مقاس مزراب، أو على ثقب مؤازر يغيّر موضعه من الشاشة.

الطول والمناولة

طاولة إخراج 6 أمتار ورصّافة أوتوماتيكية وطاولة تغليف تضيف 15 إلى 30 بالمئة وتُخرج مشغّلاً أو اثنين من الخط.

أين تعمل هذه الخطوط

أربع مهام تطلب خط تصريف

المقطع يتبع المبنى لا الماكينة. هذه الطلبات الأربعة تغطي معظم ما نسعّره، وكل منها يحدد مقاس المزراب وتباعد فتحات التعليق وموضع التصريف قبل تحديد مواصفات ماكينة التشكيل بالدرفلة.

إعادة تسقيف ومزاريب بديلةمقاولون يعملون على طراز K بمقاس 5 و6 إنش على ألمنيوم مطلي، عادة على وحدة متنقلة تشكّل بحسب الطول في موقع العمل.
أسطح سكنية وتجارية جديدةماكينة تشكيل بالدرفلة ثابتة في المصنع تغذّي مقطع واجهة أو نصف دائري من النحاس أو الفولاذ المطلي للمشروع كله.
مبانٍ تاريخية ومساكن راقيةمزاريب نحاسية نصف دائرية وأنابيب تصريف دائرية، حيث التشطيب السطحي لا يقل أهمية عن المقطع.
مستودعات وأسطح صناعيةمزاريب صندوقية ووادٍ بعرض 300 إلى 600 مم من الفولاذ المجلفن 0.8 مم، تُقص قطعة واحدة للمسار كله.

تُطلب لفة ماكينة التشكيل بالدرفلة وفق ASTM A653 أو EN 10346، مع اختيار نظام الطلاء بما يناسب المناخ.

Copper half-round gutter and downspout installed on a stone building

التصنيع والاختبار

كل خط يعمل قبل الشحن

تُقيَّم ماكينة التشكيل بالدرفلة للمزاريب وأنابيب التصريف بزخرفتها وحافتها كما بقاعها. وكل خط يُجمَّع ويُوصَّل ويُشغَّل في مصنعنا بلفة العميل، ثم يُقاس على رسم المقطع قبل التغليف.

تصميم تسلسل الدرافيل أولاً

يُرسم تصميم مرورات ماكينة التشكيل بالدرفلة قبل قطع الفولاذ. ويُفحص تسلسل المزراب من آثار الحافة والارتداد ونصف قطر الزخرفة، لأن السطح المطلي يُظهر كل أثر درفيل.

تشغيل تجريبي في مصنعنا

كل خط يعمل بسرعة التشغيل مع لفة العميل. ويُقاس طول المزراب وتباعد فتحات التعليق وموضع التصريف في أول عشر قطع.

تغليف التصدير

تُشحَّم الدرافيل وتُعبَّأ في صناديق، ويُلف المقص وخزانة التحكم، وتُشحن الوحدة المتنقلة في حاوية 20 قدماً واحدة. أما الخط الثابت فيحتاج حاوية 40 قدماً عالية.

تصل الخطوط المتجهة إلى الاتحاد الأوروبي مع وثائق CE وفققواعد وسم CE في الاتحاد الأوروبي، وتُوثَّق طلبات المملكة المتحدة وفق UKCA عبرإرشادات UKCA من GOV.UK.

أسئلة

أسئلة شائعة عن ماكينة التشكيل بالدرفلة للمزاريب وأنابيب التصريف

ما يسأل عنه المشترون قبل تسعير خط تصريف، بإجابات مباشرة.

ما هي ماكينة التشكيل بالدرفلة للمزاريب وأنابيب التصريف؟

هي خط يطوي اللفة المطلية إلى جزء واحد من نظام مياه الأمطار، مثل مزراب طراز K أو مزراب نصف دائري أو مزراب صندوقي أو أنبوب تصريف. تثقب فتحات التعليق والتصريف على الخط، وتشكّل المقطع، ثم تقص كل قطعة بالطول. والنظام الكامل يحتاج خط مزاريب وخط أنابيب تصريف، وغالباً ماكينة أكواع.

أي مقاطع المزاريب يمكن لخط واحد أن يصنعها؟

مجموعة درافيل واحدة تغطي عائلة مقطع واحدة. خط طراز K يشكّل مزاريب OGEE بمقاس 5 و6 إنش، وخط نصف دائري يشكّل أنصاف دوائر 100 إلى 150 مم، والمزراب الصندوقي يحتاج عُدَداً خاصة. والتبديل بين مقاسين في العائلة نفسها يستغرق 30 إلى 90 دقيقة بفواصل، أو دقائق على خط بضبط عرض مُحرَّك.

أي سماكة ومادة يمكن أن يشغّلها؟

ماكينة متنقلة تشغّل ألمنيوم أو فولاذ مطلي 0.3 إلى 0.5 مم، وخط مزاريب ثابت 0.4 إلى 0.8 مم، وأنبوب ألمنيوم 0.8 إلى 1.2 مم. والنحاس يُدرفل بسماكة 0.6 إلى 1.0 مم بدرافيل مطلية بالكروم وسرعة أبطأ.

كيف تُصنع فتحات التعليق والتصريف؟

تُثقب قبل إغلاق المقطع، إما على مكبس هيدروليكي بقالب ثابت أو على ثقب مؤازر يتحرك بين المواضع. وفتحات التعليق عادة على مسافات 600 مم، ويُقص التصريف لأنبوب 2x3 إنش أو 3x4 إنش.

ما سرعة خط المزاريب؟

خط ثابت يعمل 10 إلى 15 م/دقيقة. وعلى وحدة متنقلة تصل سرعة التشكيل إلى 10 م/دقيقة لكن سرعة الإنتاج الفعلية 6 م/دقيقة، لأن المشغّل يتوقف للقص والتكديس.

هل تصنع ماكينة واحدة المزراب وأنبوب التصريف؟

لا. مقطع المزراب عريض ومفتوح، وأنبوب التصريف أنبوب مغلق أو ملحوم، ويحتاجان مجموعتي درافيل وأعمدة وقواطع مختلفة. والمصنع الذي يشغّل ماكينة للمزاريب يشتري خطاً ثانياً للأنابيب، ويتشارك وحدة فك اللفة ومنصة التحكم بينهما.

كم يبلغ سعر الخط ومدة التسليم؟

تبدأ الوحدة المتنقلة طراز K من نحو 18,000 دولار. وخط مزاريب ثابت بين 30,000 و55,000 دولار، وخط أنابيب تصريف بين 28,000 و45,000 دولار، وماكينة الأكواع تضيف 20,000 إلى 30,000 دولار. ومدة التصنيع 30 إلى 55 يوماً بعد الرسم والدفعة المقدمة.

أرسل مقطع المزراب واحصل على خطة خط

شارك رسم المقطع والمادة والسماكة وطول المزراب وهدف الإنتاجية. ويرد فريق الهندسة بخطة محطات وتخطيط ثقب وتكوين ماكينة تشكيل بالدرفلة يناسب نظام مياه الأمطار لديك.

حُدّثت الصفحة في أكتوبر 2026.

اطلب عرض سعر لخط تصريف اتصل بنا
