Oluk ve İniş Borusu Rulo Şekillendirme Makinesi

Oluk ve iniş borusu rulo şekillendirme makinesi, boyalı bobini bitmiş bir yağmur suyu sistemine dönüştürür, her seferinde bir profil. K tipi oluk, yarım yuvarlak oluk, kutu oluk ve bunu boşaltan iniş borusu kendi rulo setini, zımba desenini ve kesimini gerektirir, bu yüzden çoğu drenaj fabrikası bu hatlardan iki ya da üçünü yan yana çalıştırır.

Drenaj makinesi serisini görün Oluk profilinizi gönderin

Building drainage lines since 2005. 500+ machines in 50+ countries. ISO 9001 certified, CE compliant.

Fascia gutter roll forming machine with a pre-painted coil on the decoiler

Bir sistem, dört profilBir oluk hattı, bir iniş borusu hattı ve bir dirsek bükme makinesi tam yağmur suyu paketini kapsar. Her biri kendi kesit çizimine göre fiyatlanır.

2005Drenaj hatları üretiyoruz

500+Teslim edilen makine

50+İhracat ülkesi

80+Mühendis ve teknisyen

ISO 9001Sertifikalı, CE uyumlu

Hat nasıl çalışır

Bobin girer, askı delikleri zımbalanır, oluk çıkar

Oluk ve iniş borusu rulo şekillendirme makinesi her ince sac hattı gibi aynı beş adımı izler. Fark presde değil takımda: oluk geniş ve açıktır, bu yüzden rulolar ön dudağı ve bombeyi boyayı çizmeden tutmak zorundadır.

Açıcı

1,5 ila 3 t mandrel alüminyum, galvaniz veya bakır bobin taşır. Bobin arabası vinç zamanını serbest bırakır.

Düzleştirici ve besleyici

Düzleştirici bobinin eğrisini alır, ardından servo sürücü makas öncesi her oluk veya boru boyunu ölçer.

Zımbalama ve çentikleme

Her 600 mm'de askı delikleri, çıkış delikleri ve uç bindirmeleri profil kapanmadan önce bir kalıp setiyle zımbalanır.

Rulo şekillendirme

Oluk ve iniş borusu rulo şekillendirme makinesinde 14 ila 24 motorlu istasyon tekneyi, ön dudağı ve bombeyi katlar. Kutu oluk K tipinden daha fazla paso ister.

Kesim ve çıkış

Uçan makas hareket halinde keser, böylece hat boylar arasında durmaz. Oluklar 6 m çıkış masasına gider.

Profil aileleri

Bir drenaj fabrikasının haddettiği dört kesit

Her oluk ve iniş borusu rulo şekillendirme makinesi teklifi kesit çiziminden başlar. Aşağıdaki dört kesit yağmur suyu işlerimizin çoğunu kapsar.

01 / K tipi

K tipi oluk

Kuzey Amerika konut profili, 5 ve 6 inç, düz sırt, OGEE ön ve katlanmış dudak. Boyalı alüminyum, galvaniz veya bakırdan haddedilir.

02 / Yarım yuvarlak

Yarım yuvarlak oluk

100, 125 ve 150 mm'de gerçek yarım daire, Avrupa ve Avustralya'da tarihi ve üst segment konutların standardı. Bakır ve alüminyum yaygındır.

03 / Kutu

Kutu ve vadi oluğu

Endüstriyel çatılar ve vadi hatları için 200 ila 600 mm düz kenarlı oluklar. Daha ağır bobin, daha çok istasyon ve sızdırmaz köşe.

04 / Boru

İniş borusu ve dirsek

Dikdörtgen 2x3 inç ve 3x4 inç, ya da yuvarlak 3 inç ve 4 inç, oluklu veya düz cidarlı. Dirsek makinesi kaymaları aynı şeritten büker.

Makine aralığı

Bir yağmur suyu sistemi kuran dört hat

Oluk ve iniş borusu rulo şekillendirme makinesi kesit başına satın alınır, bu yüzden aşağıdaki her sayfa sistemin bir parçasının çizimini, istasyon sayısını ve çıktısını taşır. Dördü aynı gövdeyi, tahriki ve kontrol platformunu paylaşır.

Twin row rain gutter and fascia board roll forming line in a workshop

01 / Oluk

Oluk rulo şekillendirme makinesi

Tek gövdede K tipi, yarım yuvarlak, fascia ve Avrupa profilleri, Siemens PLC kontrol ve 6 m boylar için uçan makas.

0,4 ila 0,8 mm14 ila 18 istasyon10 ila 15 m/dak

Oluk hattını görün →

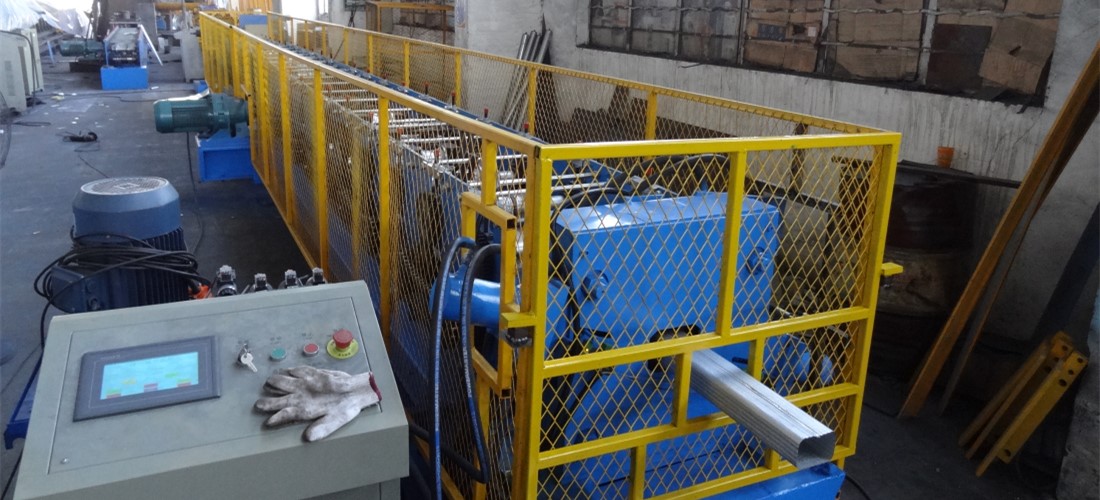

Downspout roll forming machine line with decoiler and cutoff unit

02 / İniş borusu

İniş borusu rulo şekillendirme makinesi

70 mm milli tezgahta dikdörtgen ve yuvarlak iniş boruları, aynı hattın sonunda dirsek makinesiyle.

0,5 ila 1,2 mm12 ila 14 istasyon8 ila 10 m/dak

İniş borusu hattını görün →

Downspout and elbow roll former bending an offset on the same strip

03 / Dirsek

İniş borusu ve dirsek makinesi

Dirsek kaymalarını ek yerine gerek kalmadan tek parçada büken 21 adımlı makine, böylece hat yön değiştirir.

0,5 ila 1,2 mm21 adım15 ila 20 m/dak

Dirsek makinesini görün →

Portable gutter machine on a wheeled frame for on site gutter forming

04 / Seyyar

Seyyar oluk makinesi

Aynı K tipi ve yarım yuvarlak kesitler römork üzerinde, 0,3 ila 0,5 mm bobini fabrikada değil şantiyede şekillendirir.

0,3 ila 0,5 mm5 ve 6 inç6 ila 10 m/dak

Seyyar makineyi görün →

Bu hatlar ürettiğimiz rulo şekillendirme makineleri serisinin altında yer alır ve kendi fascia, damlalık veya sacını haddeden bir fabrika bunları metal sac rulo şekillendirme makinesi ile besleyebilir. Standart bir hattın kapsamadığı kesit özel profil rulo şekillendirme makinesi ekibimize gider.

Hat konfigürasyonu

Drenaj hattı neye göre kurulur

Oluk ve iniş borusu rulo şekillendirme makinesi için planlama aralıkları. Önce kesit çizimi ve zımba deseni fiyatlanır, ardından bobin genişliği ve çıktı hedefi.

Bobin genişliği	300 ila 1.250 mm, oluk veya borunun açınım genişliğine göre
Malzeme	Boyalı alüminyum, galvaniz çelik, paslanmaz ve bakır
Malzeme kalınlığı	Seyyar ünitelerde 0,3 ila 0,5 mm, sabit hatlarda 0,4 ila 0,8 mm, alüminyum iniş borusunda 0,8 ila 1,2 mm
Oluk ölçüleri	K tipi 5 ve 6 inç, yarım yuvarlak 100 ila 200 mm, kutu 200 ila 600 mm
İniş borusu ölçüleri	2x3 inç, 3x4 inç, 3 inç yuvarlak ve 4 inç yuvarlak
Şekillendirme istasyonu	Vitrinler ve cadde dükkânları
Hat hızı	Sabit hatta 10 ila 15 m/dak, seyyar ünitede 6 ila 10 m/dak
Delme	Askı delikleri, çıkış delikleri ve uç bindirmeleri, hidrolik pres veya servo zımba
Kesme	Uçan makas veya son kesici, tolerans artı eksi 0,5 mm
Kontrol	Siemens PLC ve HMI, Yaskawa invertör, boy enkoderi ve parti sayacı
Elektrik beslemesi	380 V 50 Hz üç faz, veya varış ülkesine göre 415 V, 440 V ve 480 V

Bobin açıcıStandart 1,5 t manuel, sabit hatlarda bobin arabalı 3 t elektrikli.
Şekillendirme gövdesi350 H kiriş kaynaklı taban, iniş borusu hatlarında 70 mm, seyyar gövdelerde 50 mm miller.
RulolarASTM 1045 veya Cr12MoV, 58 ila 62 HRC sertleştirilmiş, boyalı bobin için 0,05 mm krom kaplama.
OpsiyonlarDirsek makinesi, kabartma ruloları, askı deliği zımbası, çıkış masası ve uzaktan izleme.
GüvenlikCE'ye uygun muhafazalar, operatör istasyonunda acil stop ve kabinde kilitlenebilir şalter.

Maliyet etkenleri

Fiyatı oynatan dört şey

Aynı oluk için iki teklif iki kat farklı olabilir. Farkı açıklayan dört seçenek bunlar ve oluk ve iniş borusu rulo şekillendirme makinesi sipariş edilmeden önce netleştirilmesi gerekenler.

Profil ailesi

Oluk ve iniş borusu rulo şekillendirme makinesinde K tipi oluk 14 istasyonda şekillenirken kutu oluk veya endüstriyel vadi 22 ya da daha fazlasını ister. Her ek istasyon bir çift rulo, bir mil ve bir motor demektir.

Malzeme ve kalınlık

1,2 mm alüminyum iniş borusu 0,4 mm boyalı çelikten daha ağır bir mil ister ve bu seçim oluk ve iniş borusu rulo şekillendirme makinesinin gövde boyutunu belirler. Bakır işi krom kaplama ve yüzeyi korumak için daha düşük hat hızı ekler.

Zımba ve çentik takımı

Askı delikleri, çıkış boşlukları ve uç bindirmeleri oluk ölçüsü başına sabit bir kalıp setiyle ya da ekrandan konum değiştiren servo zımbayla açılır.

Boy ve elleçleme

6 m çıkış masası, otomatik istifleyici ve paketleme masası yüzde 15 ila 30 ekler ve hattan bir ya da iki operatörü çıkarır.

Bu hatlar nerede çalışır

Drenaj hattı sipariş eden dört iş

Profil makineyi değil binayı izler. Bu dört sipariş teklif ettiğimiz işlerin çoğunu kapsar ve her biri kendi oluk ölçüsünü, askı aralığını ve çıkış konumunu oluk ve iniş borusu rulo şekillendirme makinesi belirlenmeden önce sabitler.

Çatı yenileme ve oluk değişimiBoyalı alüminyumda 5 ve 6 inç K tipi çalışan müteahhitler, genellikle evde boya göre şekillendiren seyyar üniteyle.
Yeni konut ve ticari çatılarFabrikada sabit oluk ve iniş borusu rulo şekillendirme makinesi, tüm proje için bakır veya boyalı çelikten fascia ya da yarım yuvarlak profil besler.
Tarihi ve üst segment konutlarYüzey kalitesinin kesit kadar önemli olduğu yarım yuvarlak bakır oluklar ve yuvarlak iniş boruları.
Depolar ve endüstriyel çatılar0,8 mm galvanizden 300 ila 600 mm kutu ve vadi olukları, tüm hat için tek parça kesilir.

Oluk ve iniş borusu rulo şekillendirme makinesi bobini ASTM A653 veya EN 10346'ya göre sipariş edilir, boya sistemi karşılaşacağı iklime göre seçilir.

Copper half-round gutter and downspout installed on a stone building

Üretim ve test

Her hat sevk edilmeden çalışır

Oluk ve iniş borusu rulo şekillendirme makinesi tekne kadar bombe ve dudakla da değerlendirilir. Her hat atölyemizde müşteri bobiniyle monte edilir, kablolanır ve çalıştırılır, paketlemeden önce kesit çizimine göre ölçülür.

Önce şekillendirme deseni

Oluk ve iniş borusu rulo şekillendirme makinesinin paso tasarımı çelik kesilmeden çizilir. Oluk deseni dudak izleri, geri yaylanma ve bombe yarıçapı için kontrol edilir, çünkü boyalı yüzey her rulo izini gösterir.

Atölyemizde deneme

Her hat müşteri bobiniyle çalışma hızında çalışır. Oluk boyu, askı aralığı ve çıkış konumu ilk on parçada ölçülür.

İhracat paketleme

Rulolar yağlanır ve kutulanır, makas ve kontrol kabini sarılır, seyyar ünite tek 20 fit konteynere sığar. Sabit hat 40 fit high cube ister.

AB için hatlar AB CE işaretleme kuralları kapsamında CE belgeleriyle gelir, Birleşik Krallık siparişleri GOV.UK UKCA rehberi ile UKCA'ya göre belgelenir.

Sorular

Oluk ve iniş borusu rulo şekillendirme makinesi hakkında sorular

Alıcıların drenaj hattı fiyatlanmadan önce sordukları, sade dille yanıtlanmış.

Oluk ve iniş borusu rulo şekillendirme makinesi nedir?

Oluk ve iniş borusu rulo şekillendirme makinesi, kaplamalı bobini yağmur suyu sisteminin bir parçasına katlayan bir hattır: K tipi oluk, yarım yuvarlak oluk, kutu oluk veya iniş borusu. Askı ve çıkış deliklerini hatta zımbalar, kesiti şekillendirir ve her parçayı boyuna keser. Tam sistem bir oluk hattı ile bir iniş borusu hattı ve çoğu zaman bir dirsek makinesi ister.

Bir hat hangi oluk profillerini yapabilir?

Bir rulo seti bir kesit ailesini kapsar. K tipi hat 5 ve 6 inç OGEE olukları, yarım yuvarlak hat 100 ila 150 mm yarım daireleri şekillendirir, kutu oluk kendi takımını ister. Aynı ailedeki iki ölçü arası geçiş ara parçalarla 30 ila 90 dakika, motorlu genişlik ayarlı hatta dakikalar sürer.

Hangi kalınlık ve malzemeyi işleyebilir?

Seyyar oluk ve iniş borusu rulo şekillendirme makinesi 0,3 ila 0,5 mm boyalı alüminyum veya çelik, sabit oluk hattı 0,4 ila 0,8 mm, alüminyum iniş borusu 0,8 ila 1,2 mm işler. Bakır krom kaplı rulolarla ve daha düşük hızda 0,6 ila 1,0 mm haddedilir.

Askı delikleri ve çıkışlar nasıl açılır?

Profil kapanmadan önce, sabit kalıp setli hidrolik preste veya konumlar arasında geçen servo zımbayla açılır. Askı delikleri genellikle 600 mm aralıkla gider ve çıkış 2x3 inç ya da 3x4 inç boru için kesilir.

Oluk hattı ne kadar hızlı çalışır?

Sabit oluk ve iniş borusu rulo şekillendirme makinesi 10 ila 15 m/dak çalışır. Seyyar ünitede şekillendirme hızı 10 m/dak'ya çıkar ama üretim hızı 6 m/dak'dır, çünkü operatör her boyu kesmek ve istiflemek için durur.

Bir makine hem oluk hem iniş borusu yapabilir mi?

Hayır. Oluk kesiti geniş ve açıktır, iniş borusu kapalı ya da kilit dikişli bir borudur ve ikisi farklı rulo seti, mil ve kesim ister. Oluk için oluk ve iniş borusu rulo şekillendirme makinesi çalıştıran bir fabrika iniş boruları için ikinci hat alır, bobin açıcıyı ve kontrol platformunu paylaşır.

Bir hat ne kadar ve teslim süresi nedir?

Seyyar K tipi ünite 18.000 USD civarından başlar. Sabit oluk hattı 30.000 ila 55.000 USD, iniş borusu hattı 28.000 ila 45.000 USD arasında oturur, dirsek makinesi 20.000 ila 30.000 USD ekler. Üretim süresi çizim ve avans sonrası 30 ila 55 gündür.

Oluk profilini gönderin, hat planı alın

Kesit çizimini, malzemeyi, kalınlığı, oluk boyunu ve çıktı hedefini paylaşın. Mühendislik istasyon planı, zımba yerleşimi ve yağmur suyu sisteminize uyan oluk ve iniş borusu rulo şekillendirme makinesi konfigürasyonuyla yanıt verir.
