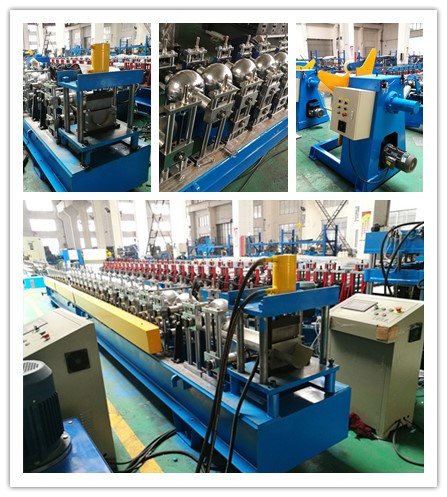

Oluk Rulo Şekillendirme Makinesi

Oluk rulo şekillendirme makinesi İstenilen çizimlere ve kalınlıklara uygun oluklar üretmek içindir.

Oluk Rulo Şekillendirme Makinesi

Oluk Çeşitleri

Çatı oluklarının birçok farklı çeşidi vardır; örneğin K tipi oluk, alınlık oluğu, yarım daire oluk, Avrupa tipi oluk.  Believe Industry Company Oluklar için eksiksiz bir oluk rulo şekillendirme makinesi (rulo şekillendirici) yelpazemiz bulunmaktadır.  taşınabilir oluk makineleri Bu makineler römorklarla şantiyelere taşınabilir ve yerinde yağmur olukları üretebilir. Taşınabilir bir oluk makinesi genellikle yalnızca tek tip ve genellikle tek boyutta oluk üretmek üzere tasarlanmıştır.

Oluk Malzemesi

• Alüminyum
• Bakır
• Galvanizli
• Önceden Boyanmış Galvanizli
• Paslanmaz çelik

 Oluk Makinesi Parçaları

1. 3 Tonluk hidrolik bobin açıcı
2. Rulo şekillendirme değirmeni
3. Düzleştirici
4. Kesme cihazı
5. Hidrolik İstasyon
6. Kontrol Kutusu
7. Koleksiyon Tablosu

Oluk Rulo Şekillendirme Makinesi Parametreleri

3 Tonluk hidrolik bobin açıcı

1. Yapı ve İşlev: Çelik levha ve kiriş kaynaklı yapı, çelik bobinleri desteklemek ve açmak için kullanılır.
2. Dekoyler Mandreni Genişletme ve Gerdirme: Hidrolik genişletme ve gerdirme, 3 kW'lık elektrik motoru tarafından sağlanan hidrolik güç.
3. Mil Genişleme Aralığı: 480 mm - 520 mm
4. Sarmal açma: Sarmal açma için 3 kW motor gücü
5. Sarmal Açma Hızı: 0-15 m/dak, ayarlanabilir
6. Hız Kontrolü: Frekans dönüştürücü ile, YASKAWA marka
7. Maksimum Taşıma Kapasitesi: 3000 kg
8. Bobin İç Çapı: 508 mm; Maksimum Bobin Dış Çapı: 1350 mm

Rulo Şekillendirme Değirmeni

1. Makine Yapısı: Makine tabanı olarak H kirişli çelik kaynaklı çerçeve; CNC portal freze tezgahı ile işleme.
2. Makaralı Yan Ayaklar: Makine tabanına vidalanan kılavuz direk tipi ayaklar.
3. Silindir İstasyonları/Şekillendirme Basamakları: 22 basamak
4. Mil Malzemesi: 40Cr; Çap: 75 mm
5. Silindir Malzemesi: 45 numaralı çelik, hassas işleme, sertleştirme ve temperleme; silindir yüzeyi 0,05 mm krom kaplama.
6. Rulman: NSK Rulman
7. Ana Motor Gücü: 7,5 kW
8. Rulo Şekillendirme Hızı: 10-15 m/dak
9. Tahrik sistemi: 1,2 inç zincir tahriki
10. Hız Kontrolü: Frekans İnvertörü ile

Hidrolik Kesme Cihazı

1. Kesim Uzunluğu ve Miktarı: PLC kontrol sistemi tarafından kontrol edilen bu işlemde, kullanıcılar dokunmatik ekrandan gerekli uzunluk ve miktarı girerler.
2. Kesme Kalıbı Malzemesi: Cr12Mov, HRC 58-62
3. Kesme Uzunluğu Ölçümü: Enkoder ölçümü; Omron Markası
4. Hidrolik İstasyon Gücü: 4 kW
5. Kesme Uzunluğu Toleransı: +/-1,5 mm

Kontrollü Sistem

1. Kontrol Sistemi: Siemens PLC kontrol sistemi
2. Kodlayıcı: Omron Markası
3. İnverter: Yaskawa Markası
4. Motor: Siemens Markası
5. Dokunmatik Ekran: Siemens
6. Hidrolik İstasyonun Basıncı: ≧12 MPa
7. Akım: 380V Doğru Akım, 50Hz, 3 Faz
8. Kullanıcılar ürünün uzunluğunu ve miktarını dokunmatik ekran üzerinden girer; dokunmatik ekran makinenin çalışma durumunu gösterir.
