Mesin roll forming talang dan pipa turun

Mesin roll forming talang dan pipa turun mengubah koil berwarna menjadi sistem pembuangan air hujan yang selesai, satu profil setiap kali. Talang tipe K, talang setengah bulat, talang kotak dan pipa turun yang mengalirkannya masing-masing butuh set roll, pola punching dan potong sendiri, sehingga sebagian besar pabrik drainase menjalankan dua atau tiga lini seperti ini berdampingan.

Lihat jajaran mesin drainase Kirim profil talang Anda

Lini drainase sejak 2005. Lebih dari 500 mesin di lebih dari 50 negara. Bersertifikat ISO 9001, memenuhi CE.

Fascia gutter roll forming machine with a pre-painted coil on the decoiler
Satu sistem, empat profilLini talang, lini pipa turun dan mesin pembengkok siku menutup paket air hujan lengkap. Masing-masing dihitung dari gambar potongannya sendiri.
2005Membuat lini drainase
500+Mesin terkirim
50+Negara tujuan ekspor
80+Insinyur dan teknisi
ISO 9001Bersertifikat, sesuai CE
Cara kerja lini

Koil masuk, lubang bracket dan talang keluar

Mesin roll forming talang dan pipa turun menjalani lima langkah yang sama seperti lini pelat tipis mana pun. Bedanya ada pada perkakas: talang lebar dan terbuka, jadi roll harus menahan bibir depan dan bead tanpa merusak cat.

01

Pembuka gulungan

Mandrel 1,5 sampai 3 t membawa koil aluminium, galvanis atau tembaga. Kereta koil membebaskan waktu crane.

02

Leveler dan feeder

Leveler menghilangkan lengkung koil, lalu feeder servo mengukur setiap panjang talang atau pipa sebelum gunting.

03

Punching dan notching

Lubang bracket setiap 600 mm, lubang outlet dan sambungan ujung dipunching dengan set dies sebelum profil menutup.

04

Pembentukan roll

Sebanyak 14 sampai 24 stasiun bermotor pada mesin roll forming talang dan pipa turun melipat bak, bibir depan dan bead. Talang kotak butuh lebih banyak pass daripada talang tipe K.

05

Potong dan keluar

Gunting terbang memotong sambil berjalan, jadi lini tidak berhenti antar panjang. Talang keluar ke meja 6 m.

Keluarga profil

Empat potongan yang diroll satu pabrik drainase

Setiap penawaran mesin roll forming talang dan pipa turun dimulai dari gambar potongan. Empat di bawah menutup sebagian besar pekerjaan air hujan yang kami buatkan mesinnya.

01 / Tipe K

Talang tipe K

Profil perumahan Amerika Utara, 5 dan 6 inci, dengan punggung datar, muka OGEE dan bibir terlipat. Diroll dari aluminium dicat, galvanis atau tembaga.

02 / Setengah bulat

Talang setengah bulat

Setengah lingkaran sejati pada 100, 125 dan 150 mm, standar untuk rumah bersejarah dan kelas atas di Eropa dan Australia. Tembaga dan aluminium paling umum.

03 / Kotak

Talang kotak dan lembah

Talang bersisi lurus 200 sampai 600 mm untuk atap industri dan jalur lembah. Koil lebih tebal, lebih banyak stasiun dan sudut tersegel.

04 / Pipa

Pipa turun dan siku

Persegi 2x3 inci dan 3x4 inci, atau bulat 3 inci dan 4 inci, dengan dinding bergelombang atau halus. Mesin siku membengkokkan offset dari strip yang sama.

Ragam mesin

Empat lini yang membangun sistem air hujan

Mesin roll forming talang dan pipa turun dibeli per potongan, jadi setiap halaman di bawah memuat gambar, jumlah stasiun dan keluaran satu bagian sistem. Keempatnya memakai rangka, penggerak dan platform kontrol yang sama.

Twin row rain gutter and fascia board roll forming line in a workshop
01 / Talang

Mesin roll forming talang

Profil tipe K, setengah bulat, fascia dan Eropa pada satu rangka, dengan kontrol Siemens PLC dan gunting terbang untuk panjang 6 m.

0,4 sampai 0,8 mm14 sampai 18 stasiun10 sampai 15 m/menit
Lihat lini talang →
Downspout roll forming machine line with decoiler and cutoff unit

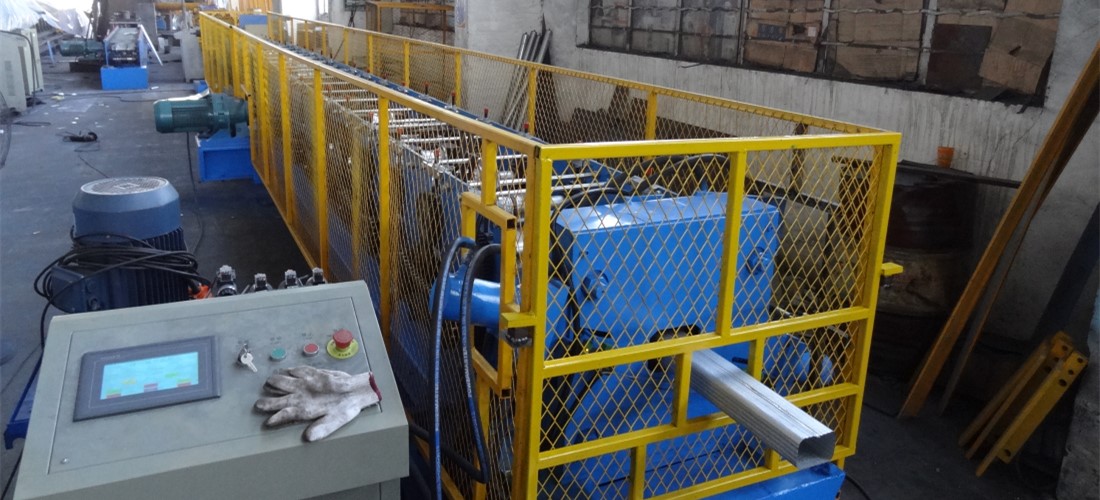

02 / Pipa turun

Mesin roll forming pipa turun

Pipa turun persegi dan bulat pada mill poros 70 mm, dengan mesin siku di ujung lini yang sama.

0,5 sampai 1,2 mm12 sampai 14 stasiun8 sampai 10 m/menit
Lihat lini pipa turun →
Downspout and elbow roll former bending an offset on the same strip
03 / Siku

Mesin pipa turun dan siku

Mesin 21 langkah yang membengkokkan offset siku dalam potongan tanpa sambungan, sehingga jalur berubah arah tanpa sambungan.

0,5 sampai 1,2 mm21 langkah15 sampai 20 m/menit
Lihat mesin siku →
Portable gutter machine on a wheeled frame for on site gutter forming

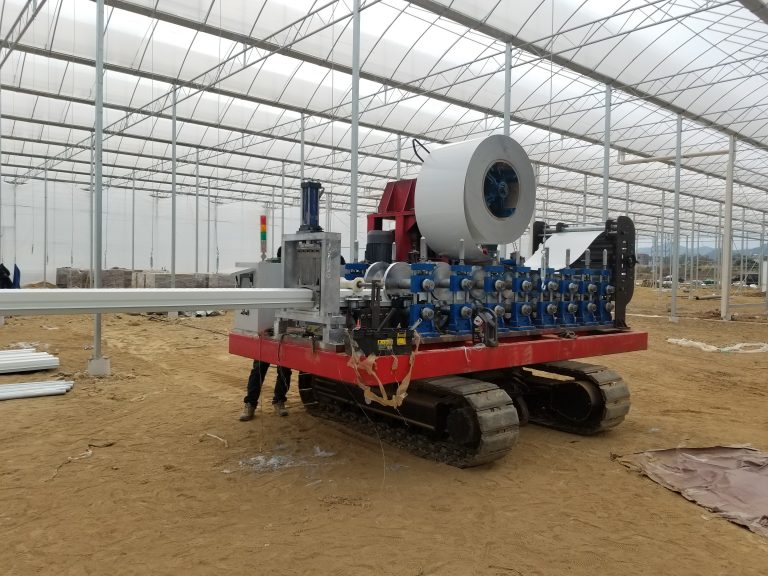

04 / Portabel

Mesin talang portabel

Potongan tipe K dan setengah bulat yang sama di atas trailer, membentuk koil 0,3 sampai 0,5 mm di lokasi proyek bukan di pabrik.

0,3 sampai 0,5 mm5 dan 6 inci6 sampai 10 m/menit
Lihat mesin portabel →

Lini ini berada di bawah jajaran mesin roll forming yang kami buat, dan pabrik yang juga me-roll fascia, flashing atau sheet sendiri bisa memberi umpan dari mesin roll forming pelat logam. Potongan yang tidak dicakup lini standar diserahkan ke tim mesin roll forming profil khusus.

Konfigurasi lini

Untuk apa lini drainase dibangun

Rentang perencanaan mesin roll forming talang dan pipa turun. Gambar potongan dan pola punching dihitung lebih dulu, lalu lebar koil dan target keluaran.

Lebar gulungan300 sampai 1.250 mm, ditentukan lebar bentang potongan talang atau pipa
MaterialAluminium dicat, baja galvanis, stainless dan tembaga
Ketebalan material0,3 sampai 0,5 mm pada unit portabel, 0,4 sampai 0,8 mm pada lini tetap, 0,8 sampai 1,2 mm pada pipa turun aluminium
Ukuran talangTipe K 5 dan 6 inci, setengah bulat 100 sampai 200 mm, kotak 200 sampai 600 mm
Ukuran pipa turun2x3 inci, 3x4 inci, bulat 3 inci dan bulat 4 inci
Stasiun pembentukEtalase dan toko jalan
Kecepatan lini10 sampai 15 m/menit pada lini tetap, 6 sampai 10 m/menit pada unit portabel
PelubanganLubang bracket, lubang outlet dan sambungan ujung, press hidraulik atau servo punch
PemotongGunting terbang atau pemotong akhir, toleransi plus minus 0,5 mm
KontrolSiemens PLC dengan HMI, inverter Yaskawa, encoder panjang dan penghitung batch
Catu daya listrik380 V 50 Hz tiga fase, atau 415 V, 440 V dan 480 V sesuai negara tujuan
  • DecoilerManual 1,5 t sebagai standar, elektrik 3 t dengan kereta koil pada lini tetap.
  • Rangka pembentukBasis las balok H 350, poros 70 mm pada lini pipa turun dan 50 mm pada rangka portabel.
  • RollASTM 1045 atau Cr12MoV, dikeraskan 58 sampai 62 HRC, krom 0,05 mm untuk koil dicat.
  • OpsiMesin siku, roll embossing, punch lubang bracket, meja keluar dan pemantauan jarak jauh.
  • KeselamatanPelindung sesuai CE, emergency stop di pos operator dan isolator berkunci pada kabinet.
Faktor biaya

Empat hal yang menggeser harga

Dua penawaran untuk talang yang sama bisa berbeda dua kali. Inilah empat pilihan yang menjelaskan selisihnya, dan yang perlu diputuskan sebelum mesin roll forming talang dan pipa turun dipesan.

01

Keluarga profil

Pada mesin roll forming talang dan pipa turun, talang tipe K terbentuk dalam 14 stasiun, sementara talang kotak atau lembah industri butuh 22 atau lebih. Setiap stasiun tambahan adalah sepasang roll, poros dan motor.

02

Material dan ketebalan

Pipa turun aluminium 1,2 mm butuh poros lebih berat daripada baja dicat 0,4 mm, dan pilihan itu menentukan ukuran rangka mesin roll forming talang dan pipa turun. Pekerjaan tembaga menambah krom dan kecepatan lebih rendah untuk menjaga permukaan.

03

Perkakas punching dan notching

Lubang bracket, potongan outlet dan sambungan ujung dikerjakan dengan satu set dies tetap per ukuran talang, atau dengan servo punch yang mengubah posisi dari layar.

04

Panjang dan penanganan

Meja keluar 6 m, stacker otomatis dan meja pengemasan menambah 15 sampai 30 persen dan mengurangi satu atau dua operator dari lini.

Di mana lini ini bekerja

Empat pekerjaan yang memesan lini drainase

Profil mengikuti bangunan, bukan mesin. Empat pesanan ini menutup sebagian besar pekerjaan yang kami tawarkan, dan masing-masing menetapkan ukuran talang, jarak bracket dan posisi outlet sebelum mesin roll forming talang dan pipa turun ditentukan.

  • Renovasi atap dan penggantian talangKontraktor yang mengerjakan tipe K 5 dan 6 inci pada aluminium dicat, biasanya dengan unit portabel yang membentuk sesuai panjang di rumah.
  • Atap perumahan dan komersial baruMesin roll forming talang dan pipa turun tetap di pabrik, memasok profil fascia atau setengah bulat dari tembaga atau baja dicat untuk seluruh proyek.
  • Rumah bersejarah dan kelas atasTalang tembaga setengah bulat dan pipa bulat, di mana hasil permukaan sama pentingnya dengan potongan.
  • Gudang dan atap industriTalang kotak dan lembah lebar 300 sampai 600 mm dari galvanis 0,8 mm, dipotong satu bagian untuk seluruh bentang.

Koil untuk mesin roll forming talang dan pipa turun dipesan sesuai ASTM A653 atau EN 10346, dengan sistem cat dipilih untuk iklim yang akan dihadapinya.

Copper half-round gutter and downspout installed on a stone building
Perakitan dan uji

Setiap lini berjalan sebelum dikirim

Mesin roll forming talang dan pipa turun dinilai dari bead dan bibirnya sama seperti dari baknya. Setiap lini dirakit, dikabelkan dan dijalankan di bengkel kami dengan koil pelanggan, lalu diukur terhadap gambar potongan sebelum dikemas.

Pola pembentukan lebih dulu

Desain pass mesin roll forming talang dan pipa turun digambar sebelum baja dipotong. Pola talang diperiksa terhadap bekas pada bibir, springback dan radius bead, karena permukaan dicat menunjukkan setiap bekas roll.

Uji jalan di bengkel kami

Setiap lini berjalan pada kecepatan kerja dengan koil pelanggan. Panjang talang, jarak bracket dan posisi outlet diukur pada sepuluh potongan pertama.

Pengemasan ekspor

Roll dilumasi dan dikotaki, gunting dan kabinet kontrol dibungkus, dan unit portabel masuk satu kontainer 20 kaki. Lini tetap butuh 40 kaki high cube.

Lini untuk UE datang dengan dokumentasi CE sesuai aturan penandaan CE Uni Eropa, dan pesanan Inggris didokumentasikan ke UKCA melalui panduan UKCA di GOV.UK.

Pertanyaan

Pertanyaan tentang mesin roll forming talang dan pipa turun

Yang ditanyakan pembeli sebelum lini drainase ditawarkan, dengan jawaban lugas.

Apa itu mesin roll forming talang dan pipa turun?

Mesin roll forming talang dan pipa turun adalah lini yang melipat koil berlapis menjadi satu bagian sistem air hujan, seperti talang tipe K, talang setengah bulat, talang kotak atau pipa turun. Mesin ini memunching lubang bracket dan outlet inline, membentuk potongan, lalu memotong setiap bagian sesuai panjang. Sistem lengkap butuh lini talang ditambah lini pipa turun, dan sering mesin siku.

Profil talang apa yang bisa dibuat satu lini?

Satu set roll mencakup satu keluarga potongan. Lini tipe K membentuk talang OGEE 5 dan 6 inci, lini setengah bulat membentuk setengah lingkaran 100 sampai 150 mm, dan talang kotak butuh perkakas sendiri. Ganti ukuran dalam keluarga yang sama butuh 30 sampai 90 menit dengan spacer, atau beberapa menit pada lini dengan penyesuaian lebar bermotor.

Ketebalan dan material apa yang bisa dijalankan?

Mesin roll forming talang dan pipa turun portabel menjalankan aluminium atau baja dicat 0,3 sampai 0,5 mm, lini talang tetap 0,4 sampai 0,8 mm, dan pipa turun aluminium 0,8 sampai 1,2 mm. Tembaga diroll pada 0,6 sampai 1,0 mm dengan roll berkrom dan kecepatan lebih rendah.

Bagaimana lubang bracket dan outlet dibuat?

Keduanya dipunching sebelum profil menutup, pada press hidraulik dengan set dies tetap atau pada servo punch yang berpindah posisi. Lubang bracket biasanya setiap 600 mm, dan outlet dipotong untuk pipa 2x3 inci atau 3x4 inci.

Seberapa cepat lini talang berjalan?

Mesin roll forming talang dan pipa turun tetap berjalan 10 sampai 15 m/menit. Pada unit portabel kecepatan pembentukan sampai 10 m/menit tetapi kecepatan produksi 6 m/menit, karena operator berhenti untuk memotong dan menumpuk setiap panjang.

Bisakah satu mesin membuat talang dan pipa turun?

Tidak. Potongan talang lebar dan terbuka, pipa turun adalah tabung tertutup atau lock seam, dan keduanya butuh set roll, poros dan potong berbeda. Pabrik yang memakai mesin roll forming talang dan pipa turun untuk talang membeli lini kedua untuk pipa turun dan berbagi decoiler serta platform kontrol.

Berapa biaya satu lini dan berapa lama pengirimannya?

Unit portabel tipe K mulai sekitar USD 18.000. Lini talang tetap berada antara USD 30.000 dan 55.000, lini pipa turun antara USD 28.000 dan 45.000, dan mesin siku menambah USD 20.000 sampai 30.000. Waktu pembuatan 30 sampai 55 hari setelah gambar dan uang muka.
