¿Qué es una línea de máquinas de corte longitudinal?

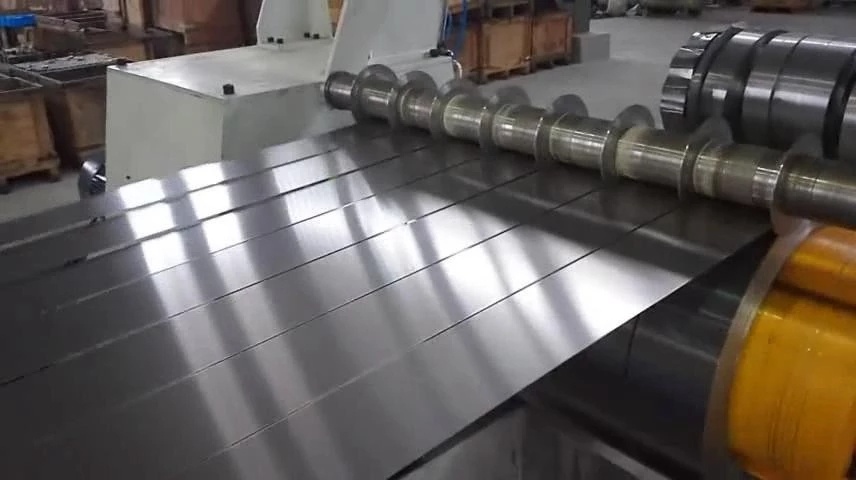

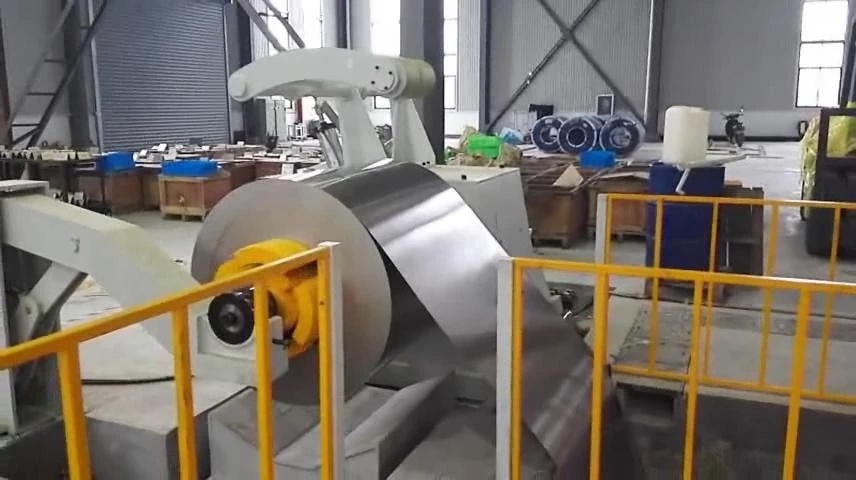

El corte longitudinal consiste en cortar una tira ancha en varias tiras estrechas, pasándola entre cortadores o cuchillas circulares. Las líneas de corte longitudinal constan de un desenrollador para sujetar la bobina ancha, una o más cortadoras longitudinales y un enrollador para el rebobinado simultáneo de todas las tiras cortadas.

Material de bobina adecuado

1. Bobina de acero inoxidable
2. Bobina galvanizada
3. Bobina de Galvalume
4. Acero galvanizado prepintado
5. Acero Galvanlume prepintado
6. Bobina de aluminio
7. Bobina de cobre
8. Bobina de acero con bajo contenido de carbono
9. Bobina de acero al silicio

Datos de la bobina madre

1. Rango de espesor: 0,2-2,0 mm
2. Ancho: 400-1600 mm
3. Peso de la bobina: Máx. 20 toneladas
4. Diámetro interior de la bobina: 508-610 mm
5. Diámetro exterior de la bobina: Máx. 2000 mm

Datos de la bobina Son

1. Ancho de corte: 20 mm mín.
2. Precisión de ancho: 0,05 mm
3. Fresa de corte: mínimo 0,05 mm
4. Holgura de retroceso: menos de 2 mm
5. Número de cortes: 25 piezas máx.

Especificaciones de la línea de corte longitudinal

Componentes de la máquina

1. Carro de bobinas de carga
2. Desenrollador
3. Dispositivo alisador (opcional)
4. Cabezal de corte/Rodillo de presión (opcional)/Dispositivo de película (opcional)
5. Puente/bucle de foso
6. Guía lateral
7. Cortadora
8. Guía lateral y bobinadora de chatarra
9. Puente/bucle de foso
10. Estación separadora y tensora
11. Rebobinador y brazo de soporte
12. Descarga del carro de bobinas
13. Sistema hidráulico
14. Sistema neumático
15. 15. Controlador electrónico (PLC, mesa de control)

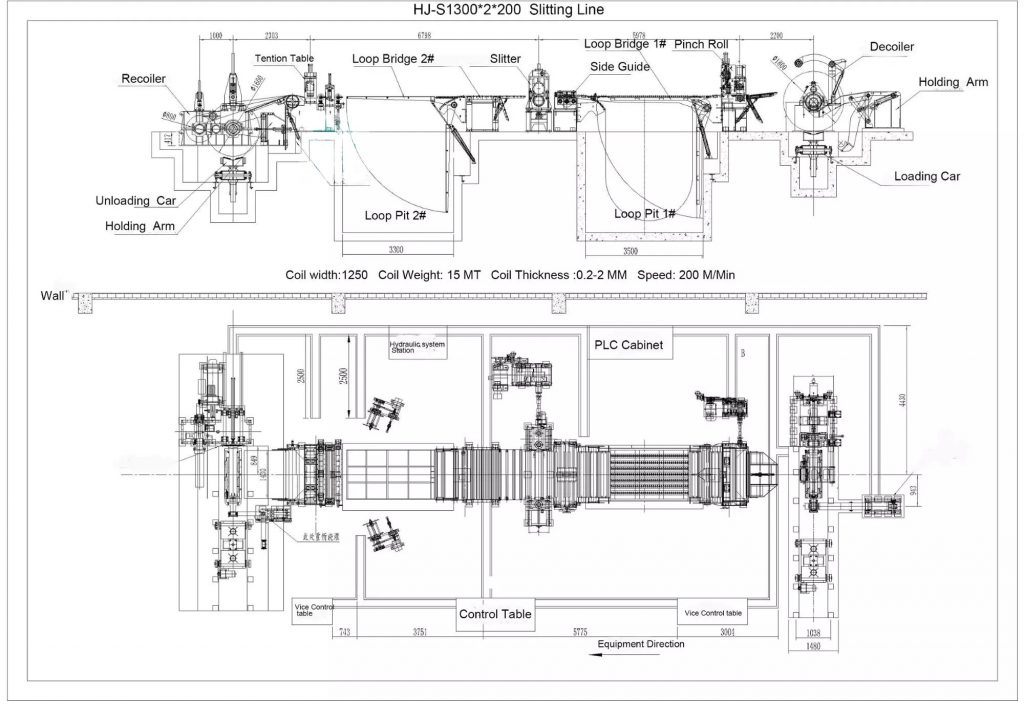

Disposición de la línea de corte longitudinal

Breve introducción de los componentes de la máquina cortadora

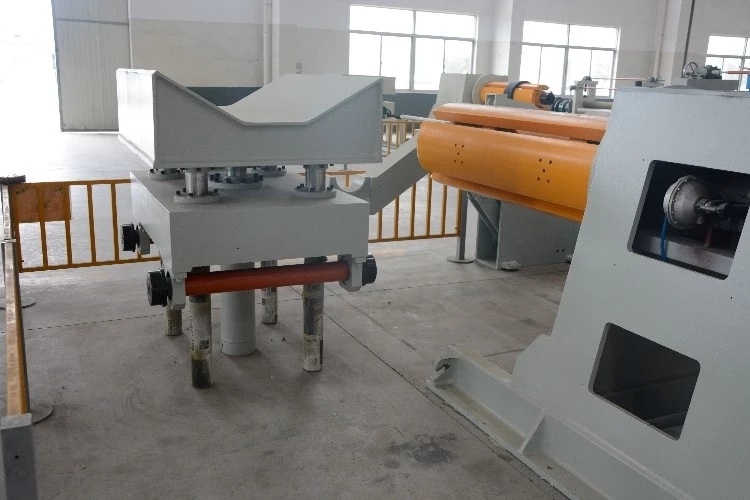

1: Carro de bobinas

Carga de bobina en brazo de desbobinador, movimiento sobre rieles, elevación y descenso mediante potencia desde el cilindro, silla tipo V.

2: Desbobinador hidráulico

 Sostenga la bobina y ábrala para pasar al siguiente paso.

1. Rango de contracción del tambor: 465-30 a 520 mm
2. El tambor aumenta y el cilindro hidráulico ROBFA – 200 * 100
3. El husillo está hecho de acero redondo sólido de 40 cr mediante torneado desbaste y acondicionamiento.

3: Rollo de pellizco

El rodillo de presión sirve para sujetar la cabeza en el puente del bucle.

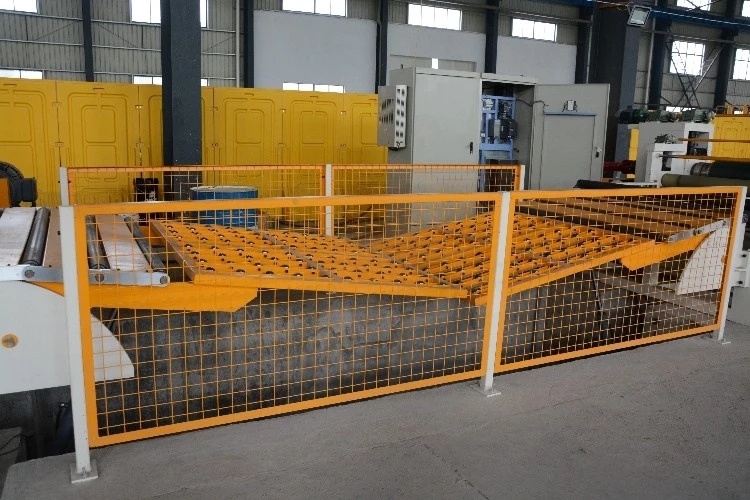

4: Puente circular 1

Mantenga suficiente bobina en el bucle de boxes para que la línea pueda funcionar bien y haga que la velocidad de cada parte tenga una pequeña diferencia.

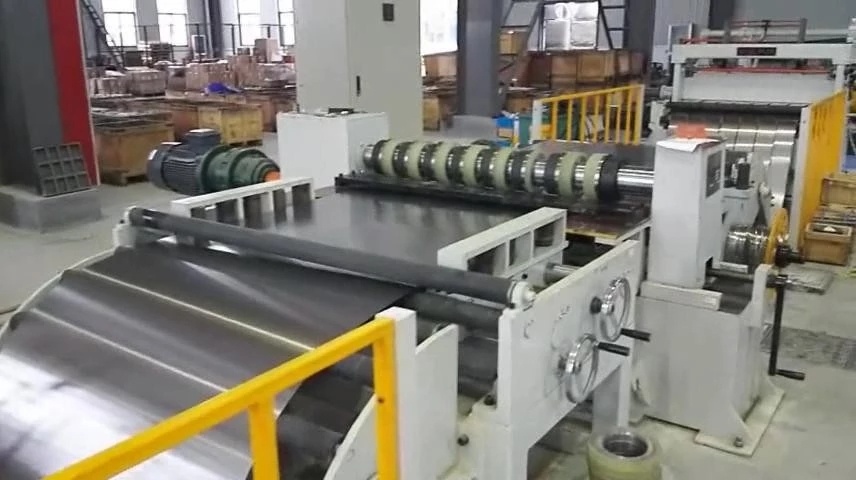

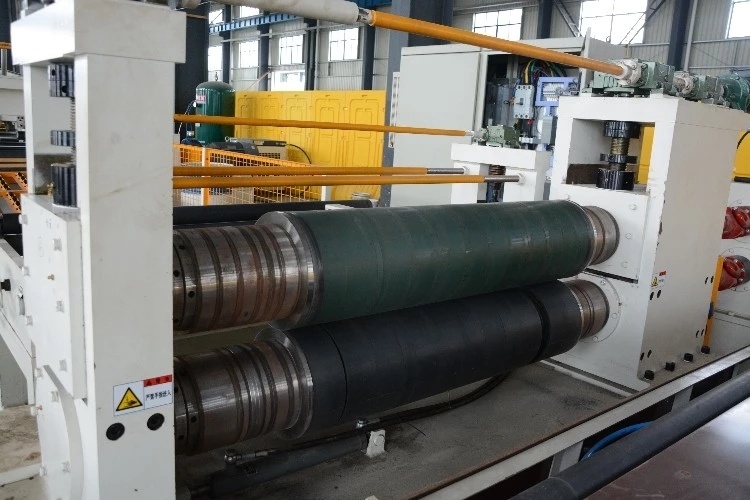

5: Cortadora principal

Corta la bobina en tiras. Consta de una base principal de acero, dos soportes, un eje de corte, cuchillas de corte y cilindros hidráulicos. El empuje hidráulico de un soporte facilita y agiliza el reemplazo de las cuchillas de corte.

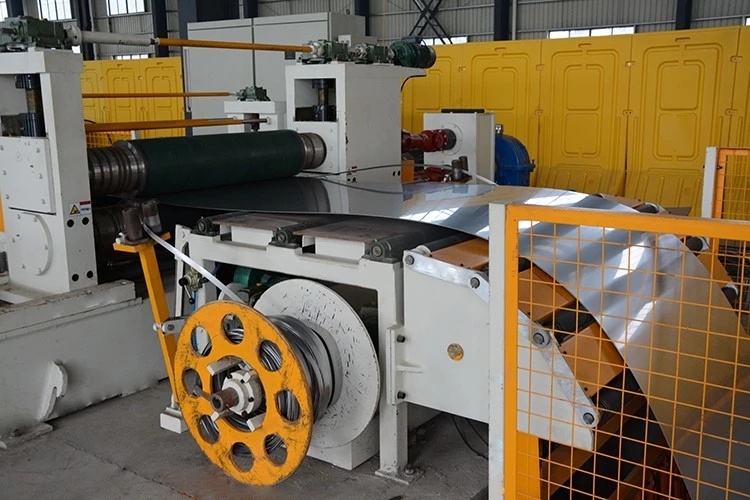

6: Bobinadora de chatarra

La bobinadora de chatarra es un dispositivo muy económico para cortar chatarra. Existen dos tipos de bobinadora: una se instala a los lados de la mesa transportadora y otra a ambos lados de la línea. Estación de separación y tensión.

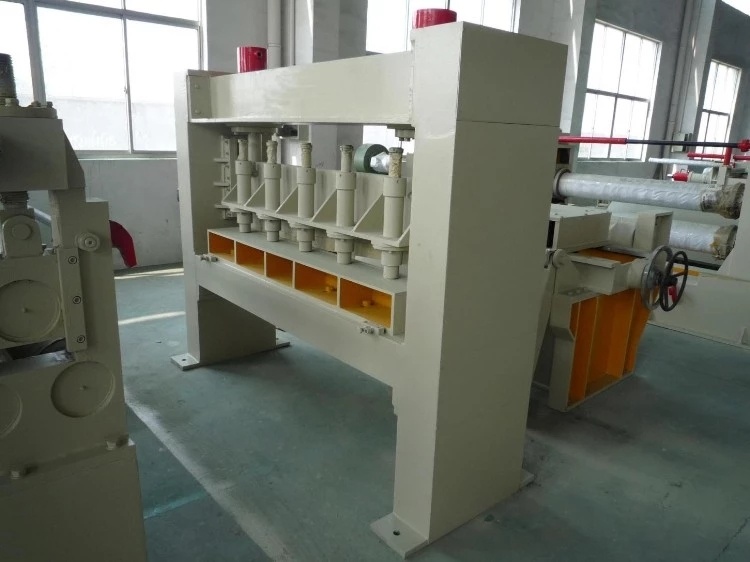

7: Estación separadora y tensora

Incluye eje y disco separadores. Garantiza un flujo de trabajo fluido en la estación de tensión. El rodillo tensor presiona firmemente para un enrollado perfecto.

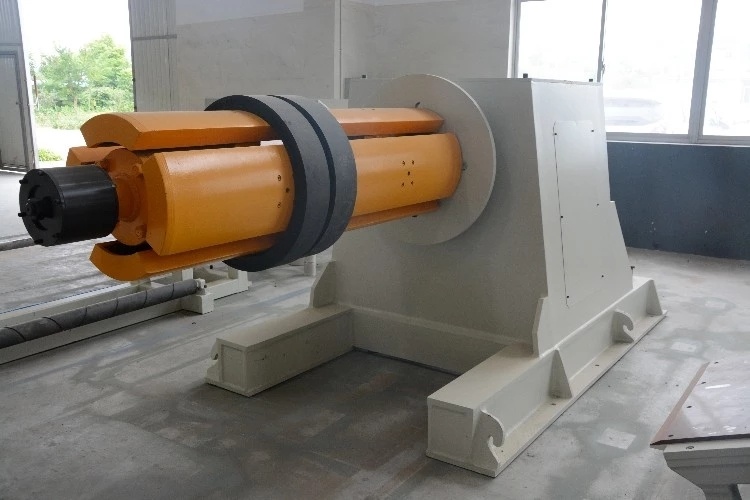

8: Rebobinador y brazo de soporte

El rebobinador consta de una base de acero, un brazo de soporte, un eje de rebobinado y un brazo de prensado. Este eje del brazo de prensado está equipado con discos separadores que siguen hidráulicamente el material durante el rebobinado para asegurar un rebobinado recto de las tiras.
