Mesin Roll Forming Stud Baja

Mesin Roll Forming Stud Baja Mesin ini digunakan untuk memproduksi rangka baja untuk dinding dan atap sesuai profil yang diinginkan. Mesin ini dapat memproduksi rangka baja dengan berbagai ukuran.

Mesin Roll Forming Stud Baja

Believe Industry Company bergerak di bidang desain dan manufaktur rangkaian lengkap mesin pembentuk gulungan untuk rangka dan rel baja. Kami memiliki berbagai desain mesin pembentuk rol untuk memenuhi berbagai kebutuhan.

Apa itu rangka baja dan peralatan manufaktur?

Rangka baja adalah elemen rangka vertikal pada dinding bangunan yang memiliki penampang lebih kecil daripada tiang. Rangka baja merupakan elemen fundamental dalam konstruksi bangunan berbingkai.

Dahulu, rangka dinding terbuat dari kayu. Namun, kayu perlu dikeringkan sebelum digunakan, jika tidak, masalah dapat terjadi karena rangka akan menyusut dan melengkung saat mengering. Oleh karena itu, rangka baja semakin populer, terutama untuk dinding tahan api.

Saat ini pabrik-pabrik membeli Mesin Pembentuk Rol Stud Baja untuk memproduksi stud baja, dengan kapasitas produksi yang berbeda. Believe Industry memiliki desain mesin pembentuk rol stud baja berikut ini:

1. Mesin Pembentuk Rol Profil Tunggal
2. Mesin Pembentuk Rol Multi-Profil
3. Mesin Pembentuk Rol Dupleks
4. Mesin pembentuk rol yang dapat disesuaikan secara manual untuk berbagai profil.

Hubungi kami untuk informasi lebih lanjut.

Komponen Utama Mesin dan Spesifikasi Teknis

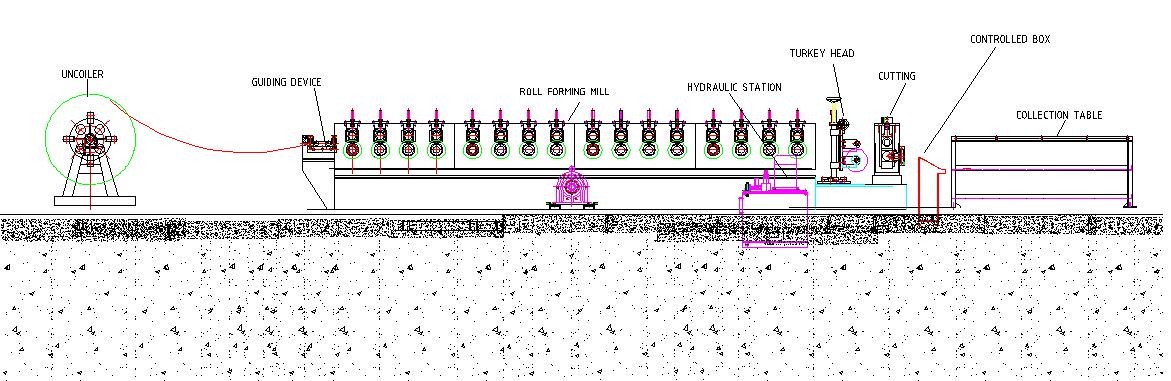

Tata Letak Mesin Pembentuk Rol Stud Baja

Uncoiler Listrik 3 Ton

Parameter	Deskripsi
Fungsi	Menyangga strip kumparan dan penggulung listrik untuk melepaskan kumparan ke dalam mesin pembentuk rol.
Kapasitas	3 Ton
Diameter dalam kumparan	480-600
Diameter luar kumparan	Maksimum 1500mm
Daya Motor Uncoiler	1.5KW

Pabrik Pembentukan Rol Stud Baja

Parameter	Deskripsi
Fungsi	Membentuk lembaran baja menjadi profil dengan panjang yang diinginkan.
Struktur	Menggunakan rangka Box Beam sebagai dasar utama, dan tiang penyangga tipe guide pole.
Station Roll	16 langkah
Material Poros	ASTM 1045, diameter 80 mm
Material Spacer	ASTM, permukaan berlapis krom, ketebalan dinding 8mm
Material rol	GCR15, pemesinan halus, permukaan berlapis krom dengan ketebalan 0,05 mm.
Daya Motor Penggerak	7.5KW
Kecepatan Roll Forming	15 m/menit
Metode yang Didorong	Rantai dan gear

Alat Pemotongan Hidrolik

Parameter	Deskripsi
Fungsi	Potong batang baja menjadi panjang yang diinginkan, yang diatur oleh kotak kontrol.
Material Mold Pemotongan	CR12, HRC 60-62 °
Daya Motor Hidrolik	4KW
Tekanan Kerja Hidraulik	12-16 Mpa
Pengukuran Panjang	Omron encoder

Kotak Kendali

Parameter	Deskripsi
Fungsi	Pekerja memasukkan data yang dibutuhkan pada layar sentuh dan layar akan menampilkan status, lalu mesin akan berjalan secara otomatis.
Pasokan Tegangan	380V, 50HZ, 3 fase (sesuai pesanan)
Layar sentuh	MCGS atau Siemens
PLC	Panasonic atau Siemens
Encoder	Omron encoder
Inverter frekuensi	Yaskawa

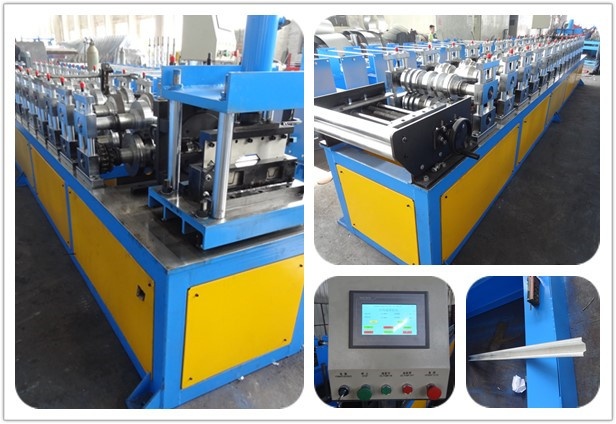

Galeri Foto
