MÁQUINA DE CONFORMAÇÃO DE PERFIS DE AÇO

Máquina de perfilagem de perfis de aço É utilizada para produzir perfis de aço para paredes e telhados com os formatos desejados. A máquina pode produzir perfis de aço de diversos tamanhos.

Máquina de perfilagem de perfis de aço

Acredite na Empresa do Setor está envolvida no projeto e fabricação de uma gama completa de máquinas de perfilagem de rolos Para perfis e trilhos de aço. Temos diferentes modelos de perfiladeiras para atender a diferentes necessidades da máquina.

O que são perfis de aço e equipamentos de fabricação?

Um montante de aço é um elemento estrutural vertical na parede de um edifício, com seção transversal menor que a de um poste. É um elemento fundamental em construções com estrutura de aço.

Antigamente, os montantes eram feitos de madeira. Mas a madeira precisa estar seca antes de ser usada, caso contrário, podem ocorrer problemas, pois os montantes encolhem e deformam ao secar. Por isso, os montantes de aço estão ganhando popularidade, principalmente em paredes corta-fogo.

Atualmente, as fábricas adquirem máquinas de perfilagem de perfis de aço para a produção desses componentes. Para atender às diferentes capacidades de produção, a Believe Industry apresenta os seguintes projetos de máquinas de perfilagem de perfis de aço:

1. Máquina de perfilagem de rolos de perfil único
2. Máquina de perfilagem de rolos multi-perfil
3. Máquina de perfilagem duplex
4. Máquina de perfilagem manual com ajuste para múltiplos perfis

Contate-nos Para obter mais informações.

Componentes principais da máquina e especificações técnicas

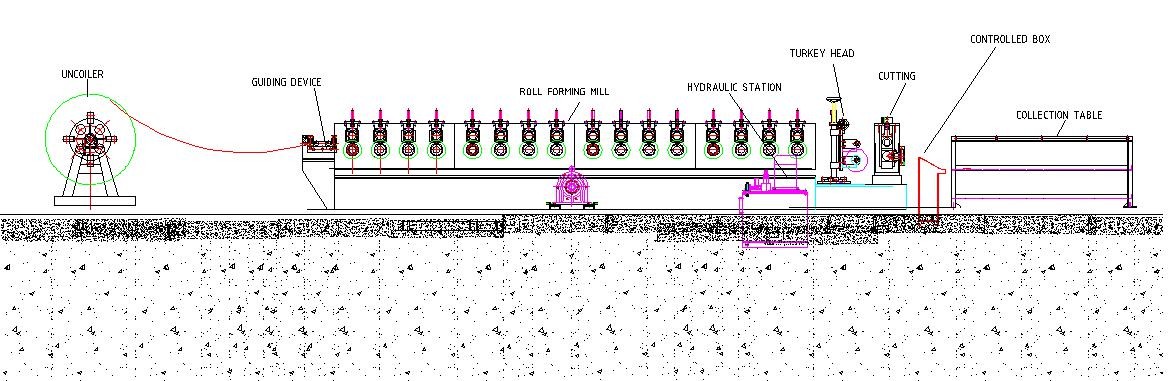

Layout da máquina de perfilagem de perfis de aço

Desbobinador elétrico de 3 toneladas

Item	Descrição
Função	Suporte as tiras da bobina e desenrolamento elétrico da bobina no laminador de perfilagem.
Capacidade	3 toneladas
Diâmetro interno da bobina	480-600
Diâmetro externo da bobina	1500 mm máx.
Potência do motor de desenrolamento	1,5 kW

Laminador de perfilagem de perfis de aço

Item	Descrição
Função	Conformação por laminação das tiras de aço em perfis com o comprimento desejado.
Estrutura	Adote vigas em forma de caixa como base principal e postes guia como suportes.
Estação de rolos	16 passos
Material do eixo	ASTM 1045, 80 mm de diâmetro
Material espaçador	ASTM, superfície cromada, espessura da parede de 8 mm
Material do rolo	GCR15, usinagem fina, superfície cromada com 0,05 mm de espessura.
Potência do motor acionado	7,5 kW
Velocidade de conformação de rolos	15 m/min
Método orientado	Corrente e engrenagem

Dispositivo de corte hidráulico

Item	Descrição
Função	Corte os perfis de aço nos comprimentos desejados, definidos pela caixa de controle.
Material para molde de corte	CR12, HRC 60-62 °
Potência do motor hidráulico	4 kW
Pressão de trabalho hidráulica	12-16 MPA
Medição de comprimento	Codificador Omron

Caixa Controlada

Item	Descrição
Função	O funcionário insere os dados necessários na tela sensível ao toque, que exibe o status, e a máquina inicia o funcionamento automaticamente.
Fonte de alimentação de tensão	380V, 50HZ, trifásico (personalizado)
Tela sensível ao toque	MCGS ou Siemens
PLC	Panasonic ou Siemens
Codificador	Codificador Omron
Inversor de Frequência	Yaskawa

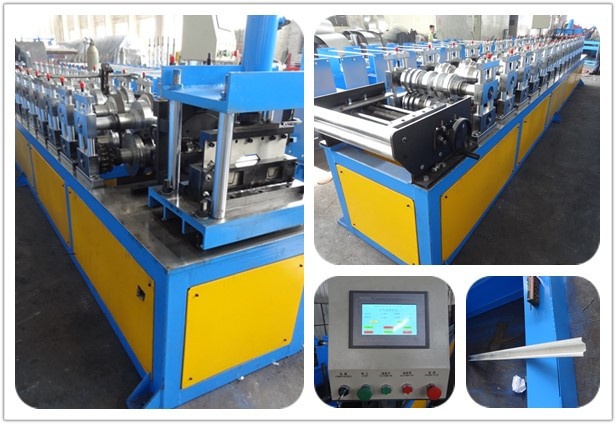

Galeria de Fotos
