Mesin Pembentuk Rol Stud dan Track

Apa Itu Mesin Pembentuk Rol Stud dan Track?

A mesin pembentuk rol stud dan track adalah sistem pembentukan gulungan dingin yang memproduksi stud baja dan rel berbentuk U untuk konstruksi rangka baja ringan (LSF). Mesin ini memasukkan strip baja gulungan melalui stasiun rol, secara bertahap membentuknya menjadi stud penampang C dan rel penampang U — tanpa pemanasan apa pun.

Pendekatan ini menghasilkan dimensi yang konsisten di ribuan unit, tidak seperti pemotongan dan perakitan manual. Lini produksi tipikal mencakup... pembuka gulungan, pemandu pengumpanan, 18+ stasiun pembentukan, pemutus hidrolik, dan sistem kontrol yang dapat diprogram. Kecepatan produksi berkisar dari 10 hingga 15 m/menit. Lihat panduan kami tentang cara kerja mesin pembentuk gulungan untuk gambaran lengkap konfigurasi saluran.

Sistem stud dan track banyak digunakan di konstruksi modular, rangka bangunan tempat tinggal, partisi komersial, dan modul dinding prefabrikasi. Komponen saling mengunci melalui flensa — tiang-tiang masuk ke dalam rel yang dipasang pada lantai dan langit-langit — memungkinkan perakitan cepat dengan tenaga kerja khusus minimal.

Mengapa Menggunakan Roll Forming untuk Stud dan Track?

Komponen stud dan track membutuhkan toleransi dimensi yang ketat — flensa yang miring atau ketinggian web yang tidak konsisten menyebabkan masalah perakitan di lokasi. Pembentukan gulungan (roll forming) memberikan:

  • Geometri yang konsisten — Profil identik di setiap proses. Toleransi tinggi web tetap dalam ±0,5 mm di seluruh proses produksi.
  • Kapasitas tinggi — Dengan kecepatan 12–15 m/menit, jalur produksi ini menghasilkan lebih dari 1.000 meter linear per shift.
  • Efisiensi material — Tidak ada sisa potongan akibat panas. Potongan sisa sangat minim dibandingkan dengan pemotongan plasma atau gergaji. Lihat selengkapnya keuntungan dari pembentukan gulungan.
  • Pergantian cepat — Set rol yang dapat diganti menghasilkan berbagai ukuran profil. Pergantian alat membutuhkan waktu 2–4 jam. Hal ini berlaku sama untuk produk kami. Mesin pembentuk rol purlin C Dan pembentuk rol purlin C/Z.

Spesifikasi Mesin Pembentuk Rol Stud dan Track

Spesifikasi inti untuk konfigurasi standar kami. Semua parameter dapat disesuaikan untuk profil khusus. Untuk konteks harga, lihat halaman kami. panduan biaya mesin pembentuk rol.

Gambaran Umum Mesin

Parameter Spesifikasi
Kecepatan Pembentukan 12–15 m/menit
Langkah-langkah Pembentukan 18 stasiun
Voltase 415V, 50Hz, 3-Fase
Diameter Poros 60 mm
Ketebalan Dinding Samping 18 mm
Motor Penggerak 5.5KW (merek Guomao)
Penularan Digerakkan oleh roda gigi
Bahan Rol GCR15, HRC 58–62, berlapis krom
Pemrosesan Rol dikerjakan dengan mesin CNC
Toleransi Panjang ±1,0 mm
Sistem Kontrol PLC Siemens + Inverter Yaskawa + Encoder Omron

Pembuka gulungan

Parameter Spesifikasi
Jenis Mesin Pembuka Gulungan Listrik 3 Ton
Berat Kumparan Maksimum 2.000 kg
Rentang ID Kumparan 460–560 mm
Struktur Pelat baja dan balok C dilas
Operasi Penggulungan manual dengan pengaturan tegangan.

Uncoiler adalah tahap pertama dalam proses apa pun. pembentukan gulungan dingin Jalur. Kapasitas uncoiler yang tepat secara langsung memengaruhi waktu operasional dan penanganan material. Lihat jenis mesin decoiler untuk operasi kecepatan tinggi.

Memberi Makan dan Membimbing

Parameter Spesifikasi
Rentang Lebar 200–300 mm
Jenis Pemberian Makan Manual
Panduan Penyesuaian Penyesuaian lateral manual

Unit Pemotong Hidraulik

Parameter Spesifikasi
Jenis Pemotongan pemotongan berhenti hidrolik (pemotongan dingin)
Tenaga Motor 4KW
Tekanan Kerja 12–16 MPa
Bahan Pisau Cr12, perlakuan panas
Pengukuran Panjang Encoder putar Omron
Toleransi ±1,0 mm

Sistem Kontrol

Parameter Spesifikasi
Merek PLC Panasonic
Layar Sentuh MCSG (dwibahasa EN/CN)
Konverter Frekuensi Yaskawa
Pengkode Omron
Bahasa Operasional Bahasa Inggris / Bahasa Mandarin
Fungsi Pengaturan panjang, kontrol kuantitas, penghentian otomatis
Koneksi Steker penerbangan untuk pemasangan kabel yang lebih sederhana.

Tata Letak Mesin: Cara Kerja Lini Produksi

Alur produksi: Penggulungan Awal → Pemberian Makan & Pemanduan → Pembentukan Gulungan → Pelurusan → Pemotongan → Pengumpulan

  1. Membuka gulungan — Gulungan terpasang pada mesin pembuka gulungan 3 ton. Operator memberi tegangan pada strip dan mendorongnya ke depan.
  2. Memberi Makan & Membimbing — Rol pemandu lateral memusatkan strip. Penyesuaian lebar manual mengakomodasi gulungan yang berbeda.
  3. Pembentukan Gulungan — Strip melewati 18 stasiun, membengkok secara bertahap di setiap stasiun. Transmisi yang digerakkan roda gigi memastikan pergerakan rol yang sinkron. Lihat cara kerja mesin pembentuk gulungan untuk rincian tahapan demi tahapan.
  4. Pelurusan — Pelurus hilir mengoreksi kelengkungan kecil yang muncul selama pembentukan.
  5. Pemotongan — Pemutus hidrolik aktif pada panjang yang diprogram. Encoder memicu pemotongan secara tepat, menghilangkan deformasi geser.
  6. Koleksi — Potongan-potongan yang sudah jadi jatuh ke meja penerimaan untuk dikemas.

Alur ini berlaku di seluruh rangkaian produk kami. mesin pembentuk rol profil khusus, termasuk Mesin pembentuk gulungan saluran C dan profil penyangga surya.

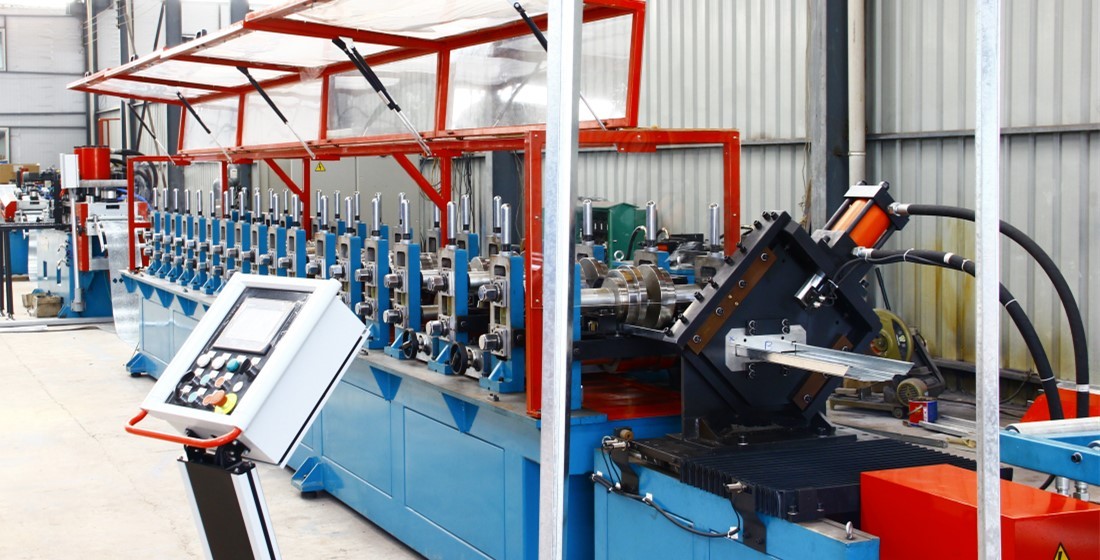

Tata letak mesin pembentuk rol stud dan track.

Sistem Rangka Stud dan Track vs. Metode Rangka Alternatif

Membandingkan baja hasil pembentukan rol dengan kayu dan baja hasil pembentukan panas:

Faktor Rangka Kayu Baja Canai Panas Pembentukan Rol Stud dan Track
Konsistensi profil Variabel (tergantung kelembapan) Bagus Sangat Baik (±1,0 mm)
Kecepatan produksi Pemotongan manual Pembentukan gulungan lambat 12–15 m/menit
Limbah material 10–15% tipikal 5–8% <3%
Keterampilan kerja yang dibutuhkan Sedang Tinggi Rendah
Ketahanan terhadap korosi Membutuhkan perawatan Membutuhkan lapisan Kumparan galvanis = terpasang
Ketebalan profil Tidak tersedia 1,5–3,0 mm 0,4–1,5 mm
Cocok untuk rumah prefabrikasi Terbatas Bagus Bagus sekali

Rangka baja ringan dari mesin pembentuk rangka stud dan track cocok untuk proyek yang memprioritaskan kecepatan, presisi, dan konsistensi — yang umum dalam perumahan modular, penataan interior, dan sistem dinding komersial.

Aplikasi dalam Konstruksi Baja Ringan

Profil stud dan track memiliki beberapa fungsi:

  • Dinding partisi interior — Dinding non-penahan beban di kantor, hotel, dan bangunan tempat tinggal. Rangka penyangga dengan jarak 400–600 mm dipasang ke rel lantai dan langit-langit.
  • Lapisan belakang dinding tirai — Rangka baja ringan sebagai substrat struktural di balik panel pelapis eksterior.
  • Rangka atap — Profil C yang dibentuk dingin dirakit menjadi konfigurasi rangka untuk bangunan bertingkat rendah.
  • Sistem lantai mezanin — Rel yang digunakan sebagai elemen batas untuk detail penonjolan balok.
  • Kamar mandi prefabrikasi berbentuk kapsul — Dimensi yang konsisten menyederhanakan perakitan unit kamar mandi modular.

Untuk rangka struktural di luar rangka tiang dan rel, kami Mesin pembentuk rol purlin C Dan Mesin pembentuk rol purlin Z menangani aplikasi penahan beban dan atap. Kami juga menawarkan pembentukan gulungan baja kekuatan tinggi untuk ukuran yang lebih tebal.

penerapan stud dan track

Mengapa Harus Percaya Industri?

Believe Industry berbeda dari pemasok mesin serbaguna lainnya karena keahliannya yang terfokus pada pembentukan gulungan dingin sejak tahun 2005:

Pembeda Beli Rollforming Pemasok Khas
Spesialisasi Pembentukan rol dingin saja Peralatan pengerjaan logam umum
Pengalaman di pabrik Lebih dari 20 tahun, lebih dari 40 negara Perusahaan perdagangan, tanpa pabrik
Peralatan rol Penggilingan CNC internal, GCR15 HRC 58–62 Kualitas yang tidak konsisten dan di-outsourcing
Sistem kontrol PLC Siemens + Inverter Yaskawa + Encoder Omron PLC generik, dukungan terbatas
Waktu tunggu Standar 30–45 hari 60–90 hari atau lebih lama
Dokumentasi Diagram skema listrik lengkap, gambar rol, logika PLC. Hanya faktur dan manual.
Layanan purna jual Pengiriman suku cadang ekspres 48 jam + diagnostik jarak jauh VPN Menunggu balasan email, tidak ada dukungan jarak jauh.
Kustomisasi Kaset rol khusus profil, parameter yang dapat disesuaikan Satu ukuran untuk semua
Pengalaman ekspor Mengirim barang ke lebih dari 40 negara, memahami dokumentasi ekspor. Berfokus pada dalam negeri

Believe Industry beroperasi dari Wuxi, Tiongkok dengan tim teknik yang berdedikasi. Setiap baut dan jalur rel dirakit, diuji, dan disetujui oleh teknisi yang sama yang akan mendukungnya di lapangan.

Saksikan Mesin Pembentuk Rol Stud dan Track Beraksi

Hubungi kami di enquiry@believeindustry.com untuk meminta video langsung dari mesin pembentuk stud dan track kami yang beroperasi di fasilitas Wuxi kami.

Mengapa Memilih Believe Industry untuk Jalur Rangka dan Rel Anda?

Beli Rollforming Telah memproduksi peralatan pembentukan gulungan dingin sejak tahun 2005. Mesin stud dan track kami melayani proyek-proyek di seluruh Asia Tenggara, Timur Tengah, Amerika Utara, dan Australia.

Setiap mesin dikirimkan dengan dokumentasi lengkap: skema kelistrikan, gambar rol, logika tangga PLC, dan manual pengoperasian dalam bahasa Anda. Diagnostik jarak jauh melalui unit PLC yang terhubung VPN tersedia berdasarkan permintaan. Lihat panduan kami tentang cara membeli mesin pembentuk rol.

Selain baut dan rel, kami menyediakan mesin pembentuk gulungan baki kabel, mesin pembentuk gulungan saluran penyangga surya, mesin pembentuk gulungan jahitan berdiri, Dan rak penyimpanan mesin pembentuk gulungan.

Untuk penawaran harga khusus proyek, hubungi kami. enquiry@believeindustry.com. Tanggapan akan diberikan dalam waktu 24 jam pada hari kerja.
