Spacer dan Shims adalah sebahagian daripada Roll Forming Mills (Bahagian Mesin Pembentuk Roll). Jumlah panjang penggelek, shim, ruang adalah sama dengan panjang ruang penggelek (lebar dalaman penyangga pembentuk gulungan)

Mesin Pembentuk Gulung Bahagian-Spacer dan Shims

Spacer

Selepas mengesahkan jumlah panjang penggelek. Ia memerlukan spacer yang lebih murah untuk mengisi ruang antara penggelek.

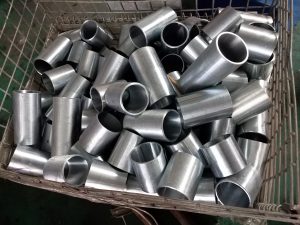

Spacer biasanya dihasilkan oleh paip lancar:

• Biasanya, ketebalan dinding pengatur jarak adalah 10mm, sesetengah pembekal di China hanya menggunakan tiub ketebalan 5mm. manakala Believe Industry gunakan tiub ketebalan dinding 15mm untuk menghasilkan spacer. Jelas sekali bahawa tiub dinding yang lebih nipis sangat mudah berubah bentuk dan akhirnya menjejaskan kualiti profil.
• Panjang maksimum dan minimum pengatur jarak dihadkan oleh ruang penggelek. dan toleransi panjang adalah sangat penting
• Diameter dalam pengatur jarak hendaklah lebih besar sedikit daripada diameter luar aci.
• Semua spacer hendaklah ditanda.

Spacer yang paling kerap digunakan dibuat daripada satu bahagian, dan kadangkala kami juga menggunakan Split Spacer. Pengatur jarak boleh mengurangkan masa pertukaran penggelek pelbagai profil lebar. Daripada mengeluarkan kacang dari hujung aci, tarik keluar dirian pembentuk gulungan, penggelek, dan juga pengatur jarak. ia hanya boleh melonggarkan nat sekitar 20mm. Jurang cukup untuk mengalih keluar atau menggantikan pengatur jarak. Masa pertukaran bergantung pada bilangan penggelek dan penggelek membentuk dirian, dan juga pengalaman pekerja.

Shims

Sebagai bahagian mesin membentuk gulungan khas, Shims dihasilkan daripada plat nipis yang keras. Jika boleh, shim harus dielakkan. Kerana shim boleh dilipat dengan mudah, dengan itu mencipta ruang (ketebalan shim berganda) antara penggelek. Akhirnya menjejaskan kualiti profil.

Pengatur jarak terbelah digunakan secara meluas dalam Mesin Pembentuk Gulung Purlin, Mesin Pembentuk Roll Saluran, Mesin Pembentuk Roll Saluran Strut, yang mana lebar bahagian adalah pelbagai. Percayalah Industri juga ada kilang membentuk roll boleh tukar cepat untuk mengurangkan masa pertukaran ke bahagian bawah.

Selain pengatur jarak, bahagian mesin pembentuk gulungan juga disertakan berdiri membentuk roll, penggelek, gulung sisi, pelurus, dsb.

Jika anda ingin mengetahui maklumat lanjut Bahagian Mesin Pembentuk Roll, anda juga boleh layari Mesin Roll Forming. atau hubungi kami sekarang.
