สเปเซอร์และชิมเป็นส่วนประกอบของเครื่องรีดขึ้นรูป (ชิ้นส่วนเครื่องรีดขึ้นรูป) ความยาวรวมของลูกกลิ้ง ชิม และสเปเซอร์จะเท่ากับความยาวของช่องว่างระหว่างลูกกลิ้ง (ความกว้างด้านในของแท่นรีดขึ้นรูป)

ชิ้นส่วนเครื่องขึ้นรูปโลหะแบบม้วน - ตัวเว้นระยะและแผ่นรอง

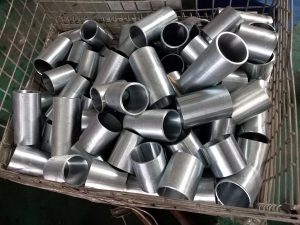

ตัวเว้นระยะ

หลังจากตรวจสอบความยาวรวมของลูกกลิ้งแล้ว จำเป็นต้องใช้ตัวเว้นระยะราคาประหยัดเพื่อเติมช่องว่างระหว่างลูกกลิ้ง.

ตัวคั่นมักผลิตจากท่อไร้รอยต่อ:

• โดยปกติแล้ว ความหนาของผนังตัวเว้นระยะจะอยู่ที่ 10 มม. แต่ซัพพลายเออร์บางรายในจีนใช้ท่อที่มีความหนาเพียง 5 มม. เท่านั้น เชื่อมั่นในอุตสาหกรรม ควรใช้ท่อที่มีความหนาผนัง 15 มม. ในการผลิตตัวเว้นระยะ เห็นได้ชัดว่าท่อที่มีผนังบางกว่าจะเสียรูปได้ง่ายมากและส่งผลเสียต่อคุณภาพของชิ้นงานในที่สุด.
• ความยาวสูงสุดและต่ำสุดของตัวเว้นระยะถูกจำกัดโดยพื้นที่ของลูกกลิ้ง และความคลาดเคลื่อนของความยาวนั้นมีความสำคัญมาก
• เส้นผ่านศูนย์กลางภายในของตัวรองควรมีขนาดใหญ่กว่าเส้นผ่านศูนย์กลางภายนอกของเพลาเล็กน้อย.
• ควรทำเครื่องหมายที่ตัวคั่นทั้งหมด.

ตัวเว้นระยะที่ใช้บ่อยที่สุดมักทำจากชิ้นเดียว และบางครั้งเราก็ใช้ตัวเว้นระยะแบบแยกชิ้นด้วย ตัวเว้นระยะแบบแยกชิ้นสามารถลดเวลาในการเปลี่ยนลูกกลิ้งสำหรับโปรไฟล์ความกว้างต่างๆ ได้ แทนที่จะถอดน็อตออกจากปลายเพลา ดึงแท่นขึ้นรูป ลูกกลิ้ง และตัวเว้นระยะออกมาทั้งหมด ก็สามารถคลายน็อตออกเพียงประมาณ 20 มม. ช่องว่างนั้นจะเพียงพอสำหรับการถอดหรือเปลี่ยนตัวเว้นระยะแบบแยกชิ้น เวลาในการเปลี่ยนขึ้นอยู่กับจำนวนลูกกลิ้งและแท่นขึ้นรูป รวมถึงประสบการณ์ของคนงานด้วย.

ชิม

แผ่นรองปรับระดับ (Shims) เป็นชิ้นส่วนพิเศษสำหรับเครื่องขึ้นรูปโลหะแบบรีด จึงผลิตจากแผ่นโลหะบางแข็ง หากเป็นไปได้ ควรหลีกเลี่ยงการใช้แผ่นรองปรับระดับ เนื่องจากแผ่นรองปรับระดับสามารถพับงอได้ง่าย ทำให้เกิดช่องว่าง (ความหนาเป็นสองเท่าของแผ่นรองปรับระดับ) ระหว่างลูกกลิ้ง ซึ่งในที่สุดจะส่งผลต่อคุณภาพของชิ้นงาน.

ตัวเว้นระยะแบบแยกส่วนที่ใช้กันอย่างแพร่หลายใน เครื่องขึ้นรูปม้วนแป, เครื่องขึ้นรูปโลหะแบบม้วน (Channel Roll Forming Machine), เครื่องขึ้นรูปเหล็กรางเหล็ก (Strut Channel Roll Forming Machine), ซึ่งความกว้างของส่วนนั้นแตกต่างกันไป เชื่อว่าอุตสาหกรรมก็มีเช่นกัน เครื่องรีดขึ้นรูปที่เปลี่ยนได้รวดเร็ว เพื่อลดเวลาในการเปลี่ยนถ่ายลงไปด้านล่าง.

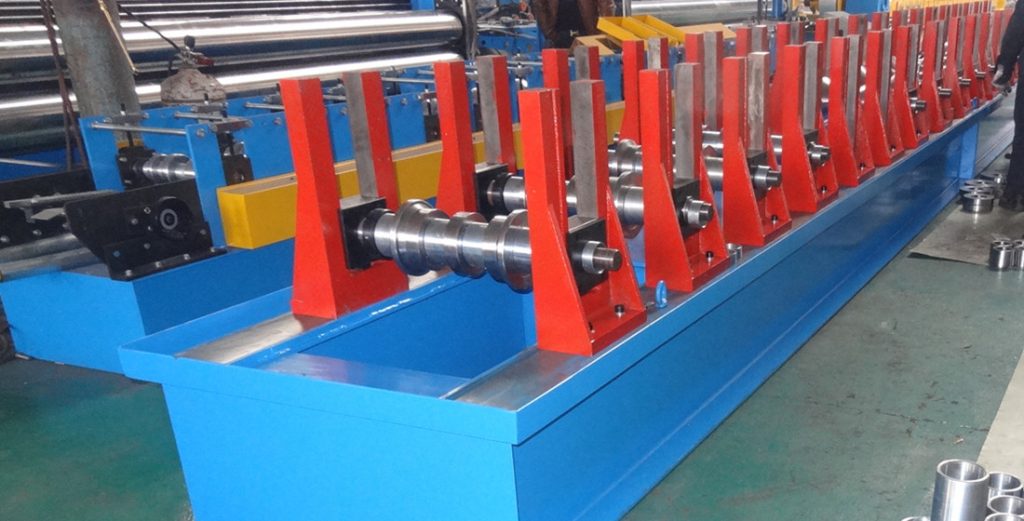

นอกจากตัวเว้นระยะแล้ว ชิ้นส่วนเครื่องรีดขึ้นรูปยังรวมถึง... แท่นขึ้นรูปม้วน, ลูกกลิ้ง, ม้วนข้าง, เครื่องหนีบผม, เป็นต้น.
