Reka Bentuk Mesin Pembentuk Gulung Pengaruh Bahan Mentah

Bahan dipilih untuk memenuhi keperluan produk yang ditetapkan pada harga terendah yang mungkin. Walau bagaimanapun, sifat mekanikal, permukaan, sisihan daripada ketebalan, lebar, kelurusan, dan kerataan bahan mentah mempengaruhi reka bentuk mesin membentuk gulungan.

Sifat Mekanikal

semasa proses membentuk gulungan, terikan (pemanjangan) gentian luar jalur mesti kekal di bawah terikan kejuruteraan seragam. Oleh itu, pereka bentuk mesin mesti mengetahui kekuatan hasil, kekuatan tegangan maksimum, dan pemanjangan bahan. Data ini biasanya tersedia daripada pembekal bahan.

Dalam keluli karbon rendah, korelasi antara kekerasan dan kekuatan tegangan adalah agak baik. Oleh itu, kekerasan kadangkala digunakan untuk memeriksa bahan lembut atau keras. Walau bagaimanapun, bahan kekerasan yang baik tidak menjamin kebolehbentukan yang baik. Kerja sejuk seperti membentuk gulungan, menegangkan, memampatkan dan operasi lain. Yang akan meningkatkan hasil dan kekuatan tegangan dan mengurangkan pemanjangan.

Berdasarkan pengalaman lepas, pereka mesin membentuk gulungan biasanya boleh menilai kebolehbentukan bahan yang dijangkakan, termasuk jejari minimum dan springback. Dan bahan yang mempunyai kekuatan hasil yang tinggi, perbezaan kecil antara tegasan tegangan dan alah, dan pemanjangan kecil memerlukan lebih banyak hantaran membentuk.

Springback Of Material Influence Roll Forming Machine Design

Kaedah pembentukan gulungan dan modulus elastik bahan akan mempengaruhi sifat mekanikal bahan, springback.

Toleransi terhadap Reka bentuk Mesin Pembentuk Gulung Pengaruh Bahan

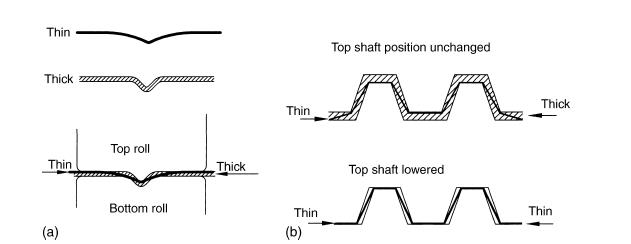

Ketebalan

Bahan mesti boleh melalui celah antara gulungan tanpa pengurangan ketebalan. Oleh itu, jurang gulung dikira sebagai jumlah ketebalan maksimum yang ditentukan ditambah toleransi ketebalan maksimum ditambah ketebalan salutan maksimum ditambah kedalaman maksimum timbul.

Percubaan untuk menggulung membentuk bahan yang lebih tebal daripada ketebalan maksimum yang ditentukan boleh memecahkan penggelek, merosakkan peralatan, mengurangkan kualiti produk. Selain itu, mencipta kegelisahan, calar atau masalah lain. Ketebalan juga mempengaruhi lebar jalur. Lebar dan dimensi dikira untuk ketebalan purata. Jika ketebalan adalah pada toleransi ditambah maksimum, maka beberapa dimensi akan menjadi lebih kecil. Dan Jika ketebalan berada pada toleransi tolak, maka beberapa dimensi akan menjadi lebih besar.

Lebar

Toleransi lebar jelas akan mempengaruhi beberapa dimensi produk. Dalam kebanyakan kes, toleransi lebar jalur akan menambah toleransi pembentukan gulungan pada bibir luar. Jika dimensi ini kritikal dan dikawal ketat, bahan tambahan mungkin berkumpul di tengah, mewujudkan kegelisahan dan masalah lain.
