desbobinador-endireitador-alimentador

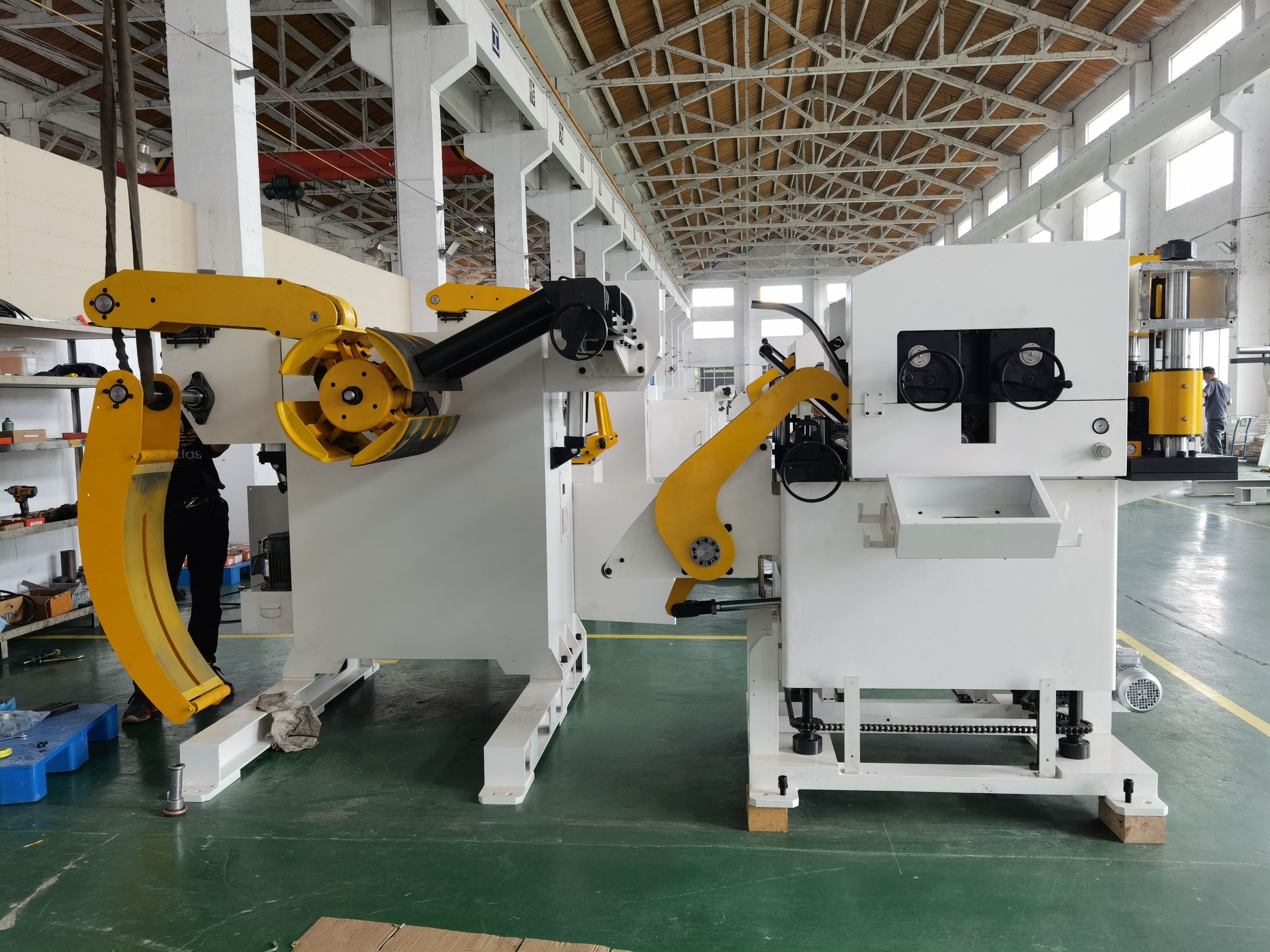

A Desbobinadora-Endireitadora Alimentadora é uma máquina integrada amplamente utilizada na indústria de estampagem. A máquina facilita a alimentação de bobinas/materiais na estampadora, possui dimensões compactas, operação simples e outras características vantajosas. Além disso, pode ser acoplada a um carro porta-bobinas para facilitar o carregamento.

Especificações de materiais adequados

• Material: Laminado a frio, bobina galvanizada, aço inoxidável
• Espessura: 0,6-6,0 mm
• Largura da bobina: 70-600 mm
• Limite de escoamento: Máx. 550 MPa
• Diâmetro interno: 508 mm
• Diâmetro externo: 1400 mm
• Peso da bobina: Máximo 5 toneladas

Desenhos do alimentador endireitador de desenrolador

Vista superior

Vista lateral

Característica da estrutura do alimentador desenrolador e endireitador

• A placa de suporte do desenrolador adota um design 4x, com o arco da placa compatível com o diâmetro interno do material. A superfície cromada não danifica o material. A extensão do desenrolador utiliza um cilindro hidráulico. Freios a tambor também são utilizados para evitar que o material se espalhe durante a frenagem devido à inércia rotacional.
• A largura de desenrolamento é ajustada pelo parafuso dos dois rolos guia, e o rolo de parada externo é levantado pelo cilindro para evitar a descarga do material, facilitando o carregamento e descarregamento.

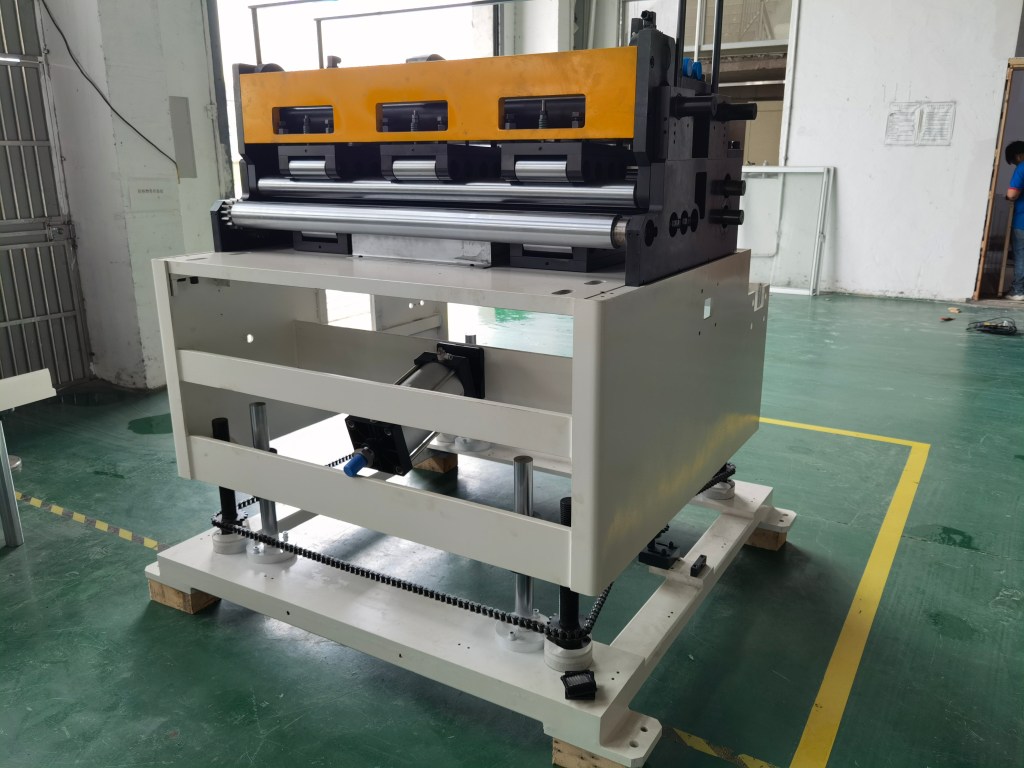

• O rolo endireitador é feito de aço de alta liga para rolamentos e submetido a uma série de tratamentos térmicos (têmpera + tratamento de alta frequência + camada de cromo duro), garantindo rigorosamente o aço do rolo nivelador e o acabamento superficial do mesmo, para assegurar que o processo de nivelamento, entre as propriedades da superfície do material nivelado, a dureza superficial do rolo nivelador chegue a HRC60, garantindo alta precisão e resistência ao desgaste.
• A entrada da endireitadeira adota uma estrutura de prensagem com 2 rolos. O motor aciona os rolos de pressão superior e inferior por meio de um redutor, alimentando a cabeça de alimentação com o material na máquina de endireitar.
• Um sistema de quatro engrenagens helicoidais é utilizado para ajustar e acionar o cursor superior, permitindo o ajuste da pressão aplicada. Um mostrador de ajuste, acoplado ao volante, exibe com precisão o valor do ajuste.
• O sistema de elevação da fuselagem adota um acionamento elétrico de quatro roscas sem-fim, que permite ajustar facilmente a altura da linha de alimentação.

Especificações da máquina principal

• Largura da bobina: 70-100 mm (Personalizada)
• Espessura: 0,6-6,0 mm
• Peso da bobina: 5000 kg
• Velocidade de alimentação: 22 m/min (70 pés/min)
• DI: 508 mm
• Diâmetro externo de 1400 mm (podendo chegar a 2000 mm)
• Rolo de alimentação: 2x, 1 superior e 1 inferior
• Rolo alisador: 7x, superior 4x e inferior 3x
• Rolo de alimentação: 2x, 1 superior e 1 inferior
• Precisão de alimentação: +/- 0,1 mm a cada 500 mm
• Pressão de ar necessária: 0,55-0,7 MPa
• Servomotor: 5,5 kW
• Potência de desenrolamento: 2,2 kW

A Believe Industry Company oferece diferentes tipos de alimentadores desbobinadores e endireitadores para diversas aplicações. Contate-nos Agora, para mais informações. Ou WhatsApp diretamente.
