Máquina de perfilagem de calhas pluviais

Máquina de perfilagem de calhas pluviais É utilizada para produzir tubos de queda retangulares ou redondos, sendo sempre equipada com uma máquina de cotovelo.

Máquina de perfilagem de calhas pluviais

O que é um tubo de descida?

Um tubo de descida também é chamado de calha, tubo de drenagem, tubo de escoamento de água pluvial, tubo de drenagem do telhado ou tubo de drenagem. É um tubo para conduzir a água da chuva da calha.

As calhas geralmente são verticais e descem até o solo. A água da chuva é direcionada para longe da fundação do edifício, protegendo-o de danos causados pela água.

Os materiais utilizados nos tubos de queda são geralmente PPGI, GI, cobre, alumínio, etc.

Componentes da máquina de calha de drenagem

1. Desbobinador elétrico de 3 toneladas
2. Máquina de conformação de rolos
3. Alisador de cabelo
4. Unidade de corte
5. Painel de controle
6. Mesa de coleta
7. Estação Hidráulica
8. Máquina de cotovelo (opcional)

Parâmetros técnicos da máquina de perfilagem de calhas

Desbobinador elétrico de 3 toneladas

1. Capacidade: Máx. 3 toneladas
2. Potência do motor: 2,2 kW
3. Diâmetro interno da bobina: 450-600 mm
4. Diâmetro externo da bobina: Máx. 1500 mm
5. Ajuste manual de afrouxamento e tensionamento.

Máquina de conformação de rolos

1. Base da máquina: aço soldado 350 H
2. Estrutura da máquina: Pilar cromado
3. Material do rolo: ASTM 1045, cromado 0,05 mm
4. Diâmetro do eixo: 70 mm
5. Potência do motor: 7,5 kW
6. Velocidade da máquina de instalação de calhas: 8-10 m/min
7. Etapas de formação: 18

Unidade de corte

1. Tipo de corte: Corte hidráulico, com parada da peça conformada por rolos durante o corte.
2. Potência do motor hidráulico: 4 kW
3. Pressão hidráulica de trabalho: 12-16 MPa
4. Material da lâmina de corte: Cr12 com tratamento térmico
5. Medição de comprimento: Medição automática de comprimento por codificador (marca Omron).
6. Tolerância de comprimento: ±1,0 mm

Painel de controle

1. Tensão e frequência: 415V, 50Hz, trifásico
2. Painel de controle: Tela sensível ao toque com interruptor tipo botão
3. Unidade de medida: Milímetro (selecionável no painel de controle)
4. Marca do PLC: Panasonic
5. Conversor de frequência Marca: Yaskawa
6. Marca do codificador: Omron
7. Marca da tela sensível ao toque: Siemens
8. Utilizamos conectores de aviação para facilitar a conexão dos fios pelos clientes.
9. Você pode definir o comprimento e a quantidade de corte na tela sensível ao toque. A máquina parará automaticamente após a conclusão do programa de corte.

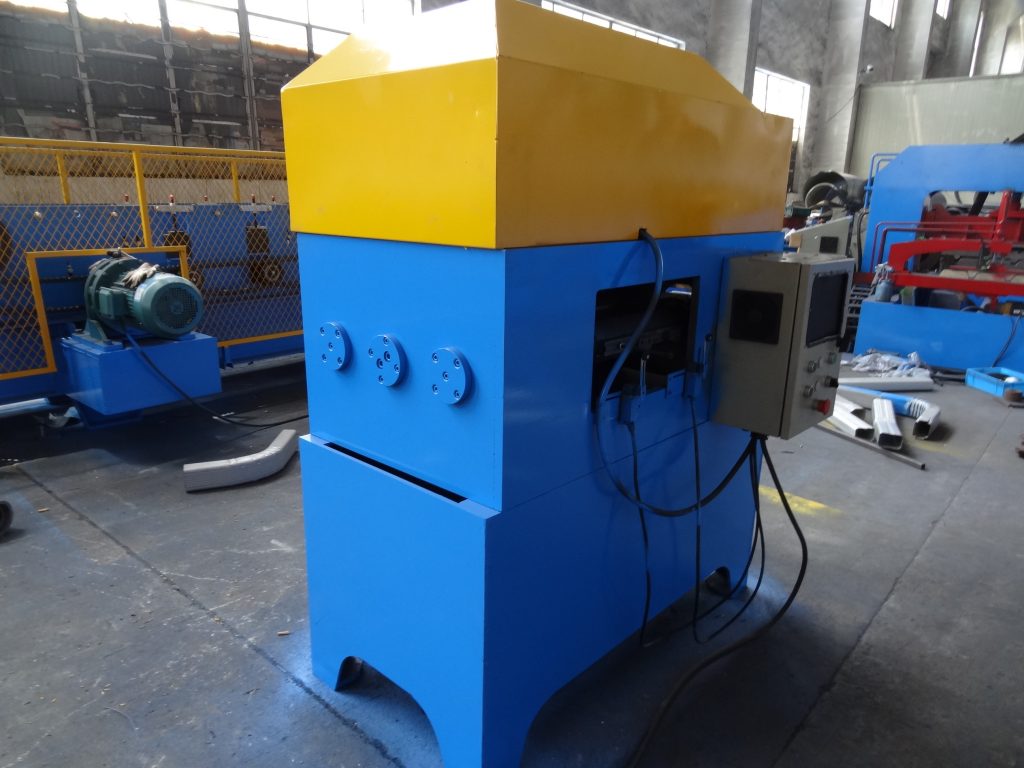

Máquina de cotovelo (opcional)

1. Ângulo máximo de curvatura: 90 graus
2. Função: dobrar e fixar ao mesmo tempo
3. Potência elétrica: 2,2 kW

Acredite na Empresa do Setor também têm um corpo máquina de perfilagem de calhas que pode produzir tubos e curvas em uma única máquina. Contate-nos Para obter mais informações.
