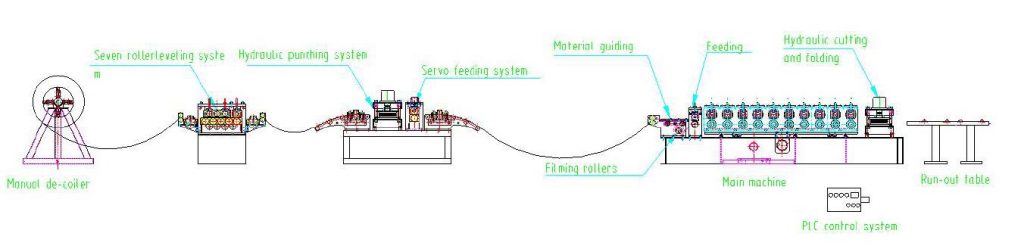

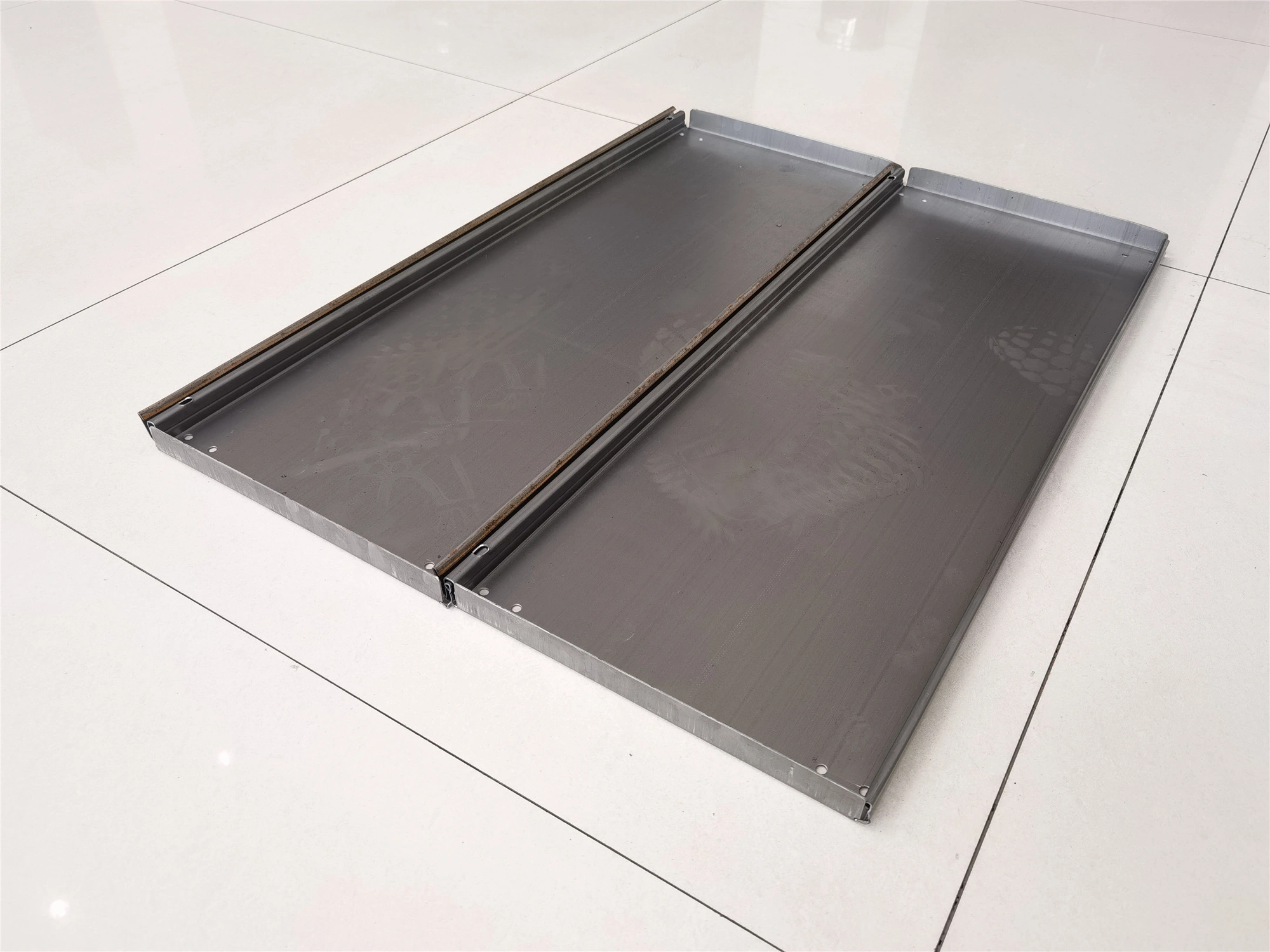

Máquina de perfilagem de painéis para prateleiras de supermercado

Desbobinador elétrico de 3 toneladas

1. Expansão manual, desenrolamento elétrico
2. Capacidade de carga: Máx. 3 toneladas
3. Diâmetro interno: 500-600 mm
4. Diâmetro externo: Máx. 1500 mm
5. Potência do motor: 1,5 kW
6. O braço de pressão está equipado
7. Adote um interruptor de limite para garantir que a velocidade seja sincronizada com o dispositivo de nivelamento.
8. Velocidade controlada por inversor

Máquina de nivelamento de nove rolos

• Potência do motor: 2,2 kW
• Design: Superior 3, inferior 4
• Diâmetro dos rolos: 80 mm
• Material do rolo nivelador: aço 45#, dureza por tratamento térmico de 48-52 HRC. Cromado duro de 0,05 mm.
• Material do eixo de nivelamento: aço 45#, Ø76mm, temperado e revenido.
• Adote um interruptor de limite para garantir que a velocidade da máquina niveladora esteja sincronizada com o alimentador servo e o dispositivo de punção.

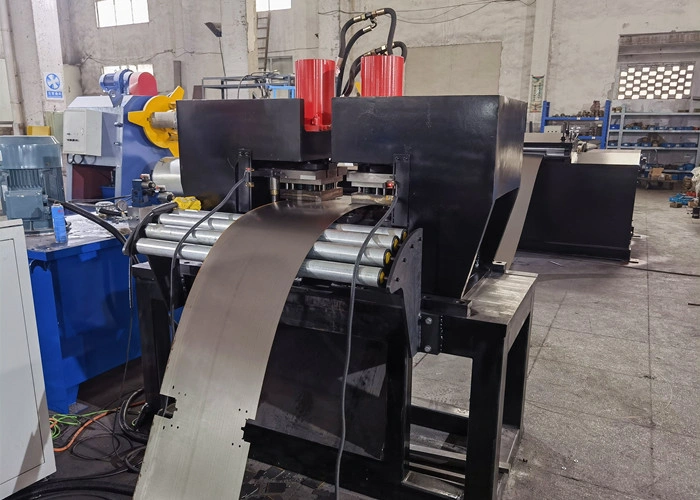

Alimentador Servo e Dispositivo de Punção

1. Tipo de alimentador servo: NCF-700
2. Potência do servomotor de rastreamento: 2,2 kW
3. Largura do material: 0-1000 mm
4. Espessura do material: 0,5-0,8 mm
5. Comprimento de alimentação: 0-9999 mm
6. tipo controlado por tela sensível ao toque
7. afrouxamento pneumático
8. Potência hidráulica: 7,5 kW
9. Os punções serão conectados a uma única unidade hidráulica com tanque, motor, bomba, válvulas de controle de pressão, manômetros, válvulas solenoides e mangueiras hidráulicas, todos projetados para operar com segurança na pressão de operação necessária.
10. Os punções e matrizes serão de aço CR-12, com dureza HRC 58-62 e revestimento cromado. Tanto os punções quanto as matrizes devem ser facilmente substituíveis sem a necessidade de desmontar toda a unidade.
11. Toda a operação de perfuração será automatizada e controlada por um programa instalado no computador localizado no console do operador.
12. Adote um interruptor de limite para garantir que a velocidade da máquina niveladora esteja sincronizada com a da laminadora de painéis de prateleira.

Fresadora de perfilagem de painéis de prateleira

1. Etapas de formação: 18 arquibancadas
2. Etapas de formação: 8-15 m/min
3. Material dos rolos: aço 45#, Cromado duro com 0,05 mm de espessura

4. Potência do motor: 7,5 kW
5. Diâmetro do eixo: 70 mm
6. Ajuste de largura: Automático por motor, controlado por caixa de controle
7. Diâmetro do eixo: 76 mm, Material: aço 45# com têmpera e revenido.
8. Transmissão: por corrente
9. A estrutura de base da máquina adota soldagem de aço em viga H.
10. Botões na máquina principal de perfilagem para parada de emergência em caso de mau funcionamento.
11. A estação de trabalho da máquina adota o tipo de ferro fundido para torná-la forte e estável.
12. Toda a parte motorizada da máquina de perfilagem de painéis de prateleiras será coberta com uma tela de proteção para evitar acidentes.

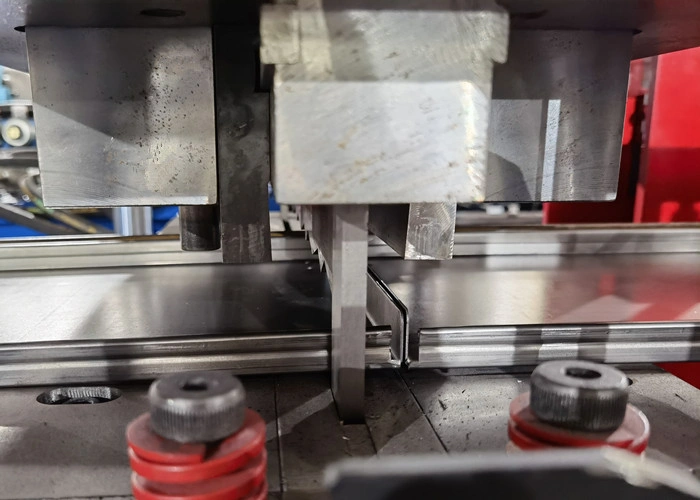

Dispositivo hidráulico de corte e dobra

1. Tipo de corte: Corte hidráulico, conectar com a unidade hidráulica de puncionamento.
2. Potência do motor de corte hidráulico: 7,5 kW
3. Movimento de corte: A peça conformada por rolos para durante o corte.
4. Material da lâmina de corte:Cr12 com tratamento térmico58-62
5. Medição de comprimento: Medição automática de comprimento por codificador; Marca: Omron
6. Tolerância de comprimento: +/- 1,5 mm. Cada peça do produto final.

Máquina de perfilagem de rolos para painéis de prateleiras de supermercado com controle de temperatura.

1. O operador insere o comprimento e a quantidade do produto através da tela sensível ao toque, que exibirá o status de funcionamento da máquina.
2. Parada automática do equipamento após o término da produção programada.
3. Idiomas do sistema operacional: inglês e chinês
4. A imprecisão no comprimento de corte pode ser corrigida.
5. Painel de controle: Interruptor tipo botão e tela sensível ao toque
6. Unidade de comprimento: milímetro (mm)
7. Marca do PLC: Panasonic PLC
8. Codificador: Marca Omron
9.  Conversor de frequência: Marca: Yaskawa
10. Tela sensível ao toque: Siemens
11. . Tensão e corrente: 415 V, 50 Hz, trifásico
