máquina de perfilagem de lajes compostas

Máquina para pisos de deck, Máquina para pisos de deck

Precisa de uma máquina de conformação de perfis para o seu projeto?
Obtenha um orçamento gratuito da Believe Industry — mais de 15 anos de fabricação de máquinas de conformação sob medida.
Solicite um orçamento Baixar catálogo

Máquina para piso metálico Serve para produzir lajes metálicas para pisos conforme desenhos. A espessura usual é de 0,8 a 1,5 mm.

Máquina para piso metálico

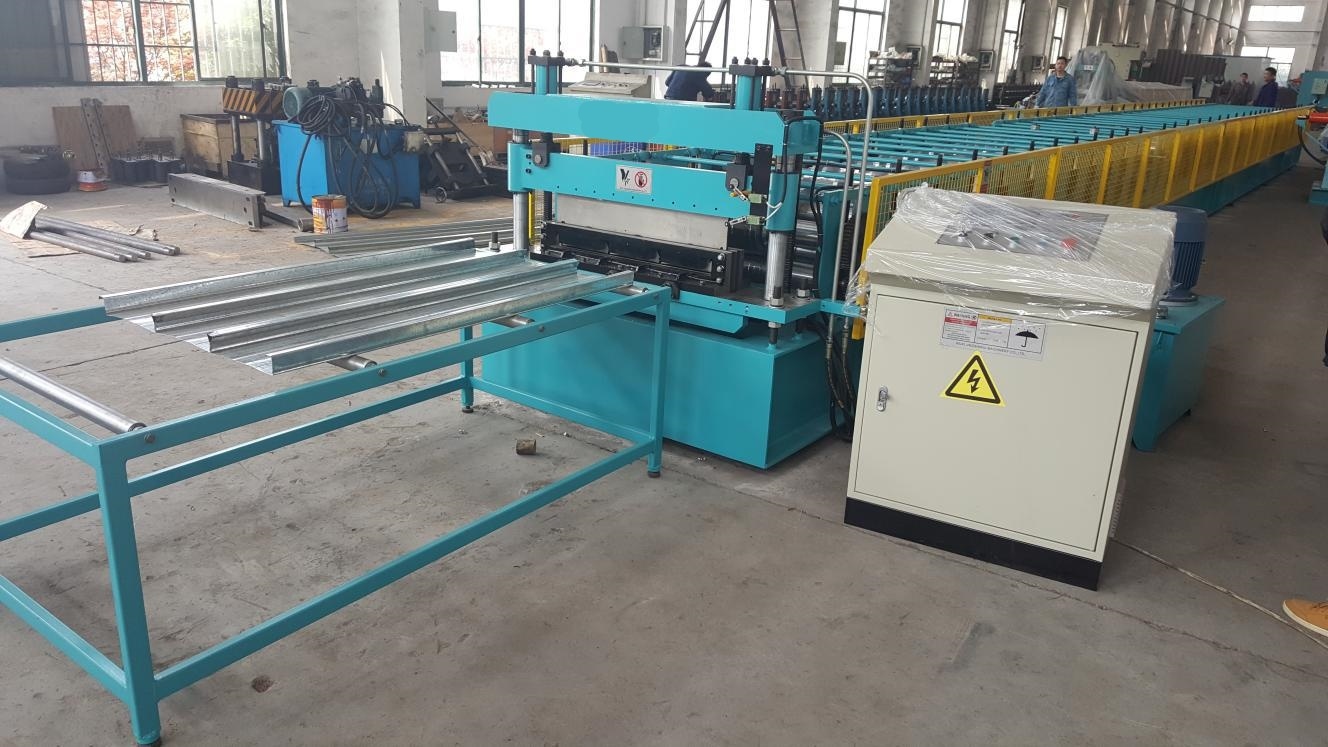

máquina de piso metálico

Componentes da máquina

  1. Desbobinador hidráulico de 10 toneladas com carro para bobinas
  2. Máquina de perfilagem de rolos (2 partes para facilitar o carregamento)
  3. Dispositivo de corte hidráulico
  4. Estação Hidráulica
  5. Caixa controlada (Todos os elementos elétricos estão em conformidade com a norma CE.)
  6. Mesa de Recolha



Layout

O processo de produção da máquina de lajes de piso é: Desbobinamento – Alimentação e Guiamento – Conformação por Rolos – Corte – Coleta.

layout da máquina de perfilagem de lajes metálicas para pisos

Especificações técnicas da máquina para lajes de piso metálicas

Desbobinador hidráulico de 10 toneladas com carro para bobinas

Descrição Especificações
Capacidade de Carga 10 toneladas
Largura máxima da bobina: 1300 mm
Diâmetro Interno da Bobina 480-600mm
Diâmetro Externo da Bobina Máx 2000 mm
Potência do Motor de Desbobinamento 7.5KW
Potência do motor da estação hidráulica 4 KW
Velocidade de desenrolamento 12-15 m/min, o que corresponde à velocidade da máquina de perfilagem.



Laminador principal de perfilagem

Descrição Especificações
Estrutura da Máquina Estrutura de aço soldada em perfil H como base da máquina; suportes dos rolos em chapa de aço soldada na máquina.
Espessura 0,8-1,5 mm, 350-550 MPa
Estações de Rolo 26 grupos
Material do Eixo ASTM 1045, 90 mm de diâmetro, HB 220-260
Material do Rolo CR12, temperado entre 58 e 62, cromado na superfície
Potência do motor: 15 KW*2
Velocidade de Conformação 12-15 m/min (sem incluir perfuração e corte)
Método orientado Caixa de engrenagens com acionamento por acoplamento conjunto



Dispositivo de corte

Descrição Especificações
Tipo de corte Interrompa o corte hidráulico
Material da lâmina de corte SKD11
Potência para corte 5.5KW
Pressão hidráulica 20 MPa
Medição de Comprimento Codificador Omron



Caixa Controlada

Descrição Especificações
Função Os usuários inserem o comprimento e a quantidade do produto através da tela sensível ao toque, que exibirá o status de funcionamento da máquina de lajes metálicas.
Tipo de operação Manual e Automático
Marca do PLC Siemens ou Panasonic
Inversor Yaskawa
Relé térmico Schneider
Trocar Taiwan tem boas intenções
Ecrã tátil Siemens

Believe Industry Company possuem uma gama completa de máquinas de perfilagem de rolos Para lajes de piso metálicas, lajes de cobertura, etc. Entre em contato conosco para obter mais informações.
