máquina de perfilagem de lajes de piso
máquina de perfilagem de lajes de piso

Máquina de perfilagem de lajes metálicas para pisos

Uma máquina de perfilagem de lajes metálicas para pisos É um equipamento industrial especializado projetado para moldar continuamente bobinas de metal planas em perfis de laje de piso de engenharia de precisão — como lajes de piso compostas, lajes de piso onduladas ou lajes de piso celulares — usadas em edifícios com estrutura de aço.

A máquina de perfilagem de lajes metálicas é projetada e fabricada para produzir lajes de aço para pisos de edifícios de aço.

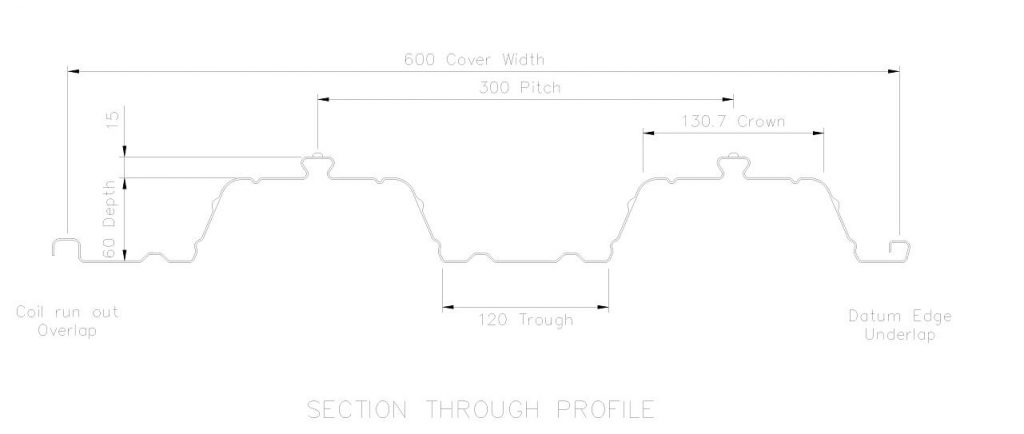

Desenho de perfil

piso de revestimento metálico
Novo design de laje de piso excepcionalmente resistente à flambagem por compressão, resultando em capacidade de vão superior em comparação com lajes tradicionais.
Laje de piso composta reentrante
Piso composto reentrante de alta resistência
Deck de piso de design normal
O design convencional de lajes metálicas para pisos foi inventado na década de 1970 e continua sendo amplamente utilizado atualmente.
Deck de piso profundo
O perfil profundo do concreto proporciona uma laje metálica e mista muito eficiente, com baixo consumo de concreto. Os sistemas Slimflor possuem vigas de aço com flange inferior mais largas, permitindo que a laje se apoie na flange inferior.

Detalhes do material do piso metálico

As lajes metálicas para pisos utilizam principalmente aço galvanizado a quente (Q235/A36, revestimento de zinco de 120–275 g/m²) — uma opção econômica e de alta resistência (limite de escoamento de 235–355 MPa). Alternativas incluem: galvalume (resistência superior à corrosão e ao calor), alumínio (3003/5052, leve) e aço inoxidável (304/316 para ambientes agressivos). Espessura: 0,8–2,0 mm (1,0–1,5 mm é o mais comum). Superfícies texturizadas melhoram a aderência do concreto em sistemas compostos, adaptando-se às necessidades estruturais e ambientais.


Layout da máquina de perfilagem de lajes metálicas

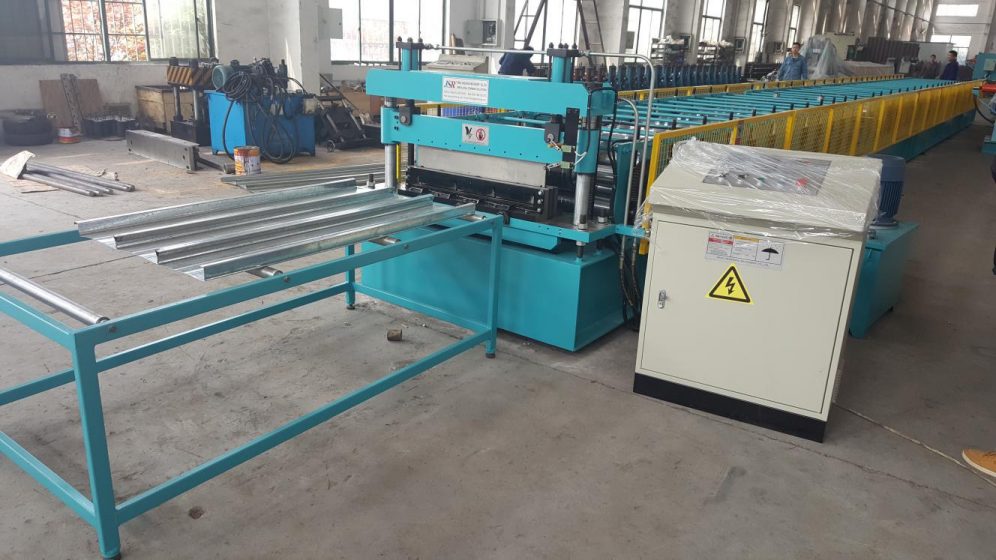

Máquina de perfilagem de chapas de aço galvanizado para lajes de piso com 75 mm de profundidade
Desenrolamento - Alimentação e Guiamento - Conformação por Rolos - Corte - Coleta

Parâmetros técnicos da máquina de perfilagem de lajes metálicas

Desbobinador hidráulico com carro para bobinas

  • Desenrolamento elétrico, afrouxamento e tensionamento hidráulicos
  • Capacidade máxima: 11 toneladas
  • D：508mmO.D：1350mm
  • Largura máxima: 1350 mm
  • Potência hidráulica: 5,5 kW, Potência do motor de desenrolamento: 5,5 kW

 Máquina perfiladora

  • Adotar aço H e chapa de aço soldada, espessura da parede lateral: 25 mm, aço H de 450 mm.
  • Estação de rolos: 30, com vários rolos auxiliares.
  • Diâmetro do eixo: 100 mm
  • Material do eixo: Aço 45# com tratamento térmico HRC50~55
  • Material do rolo: GCR 15(ASRM a295:1998Aço com tratamento de têmpera e cromagem de 0,05 mm de espessura
  • Potência do motor: 15 kW * 2
  • Transmissão de potência: por Gears&Chains (2 polegadas simples)
  • Controle de velocidade: por inversor de frequência
  • Velocidade da máquina: 10-15 m/min

Dispositivo de Corte Hidráulico

  • Material do molde de corte: Aço Cr12 com tratamento de têmpera HRC 60-62
  • Comprimento e quantidade de corte: Os clientes podem definir o comprimento e a quantidade na tela sensível ao toque do PLC.
  • Potência da estação hidráulica: 5 kW
  • Tolerância do comprimento de corte: +/- 2 mm

Controlo Sistema

  • O operador insere o comprimento e a quantidade do produto através da tela sensível ao toque, num total de 20 grupos. A tela sensível ao toque exibirá o status de funcionamento da máquina.,
  • Caixa de controle PLC: 700 mm x 1000 mm x 300 mm
  • Sistema de controle computadorizado: PLC Mitsubishi
  • Inversor de frequência: Mitsubishi
  • Encoder: Marca Omron
  • Interruptor de limite: Omron
  • Potência do Sistema de Controlo: Proteção contra Sobrecarga
  • Pressão da Estação Hidráulica: ≧12Mpa
  • Corrente: 415 V Corrente Contínua, 50 Hz, Trifásica

Mesa de Recolha

Recolher o produto após o corte, aço angular soldado, rolos cromados.

Conclusão

A máquina de perfilagem de lajes metálicas é uma solução industrial indispensável para a construção moderna com estrutura de aço. Ela proporciona a produção eficiente e precisa de perfis de laje de alta integridade — compatíveis com aço galvanizado, alumínio e materiais especiais — garantindo dimensões consistentes e confiabilidade estrutural. Ao otimizar a pré-fabricação, aumenta a eficiência no canteiro de obras, facilita a aderência do concreto composto e se adapta às diversas necessidades de projetos (residenciais, industriais e comerciais). Uma ferramenta de alto desempenho e custo-benefício que sustenta projetos de construção duráveis e de execução rápida. Entre em contato conosco hoje mesmo Para personalizar sua máquina de acordo com perfis de plataforma, capacidade e orçamento específicos, e aumentar a eficiência da sua produção na construção civil.

Peso 18500 kg
Dimensões (C x L x A) 25000 × 1500 × 1500 mm
