Профилегибочная машина для металлического настила

А профилегибочная машина для металлического настила Это специализированное промышленное оборудование, предназначенное для непрерывной придания плоским металлическим рулонам формы точно спроектированных профилей перекрытий, таких как композитные, гофрированные или ячеистые перекрытия, используемые в зданиях со стальными конструкциями.

Профилегибочная машина для производства металлического настила пола спроектирована и изготовлена для изготовления стального настила пола для стальных зданий.

Рисунок профиля

металлический настил

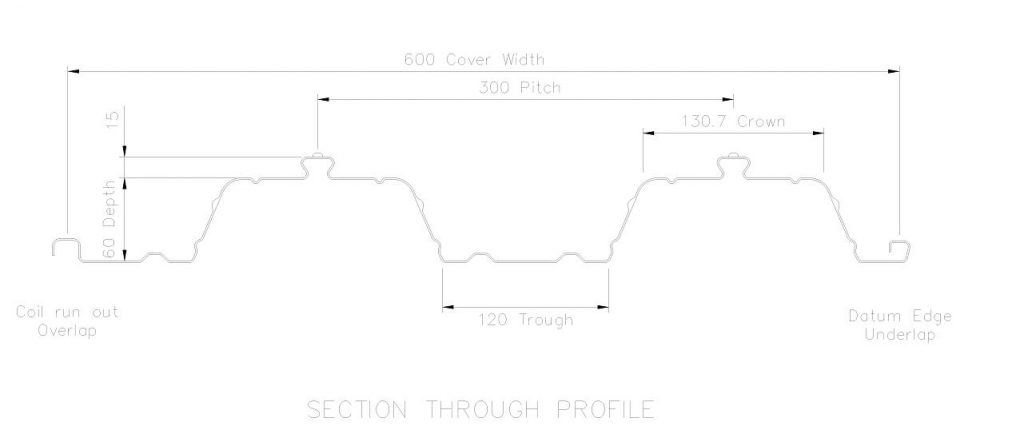

Новая конструкция перекрытия обладает исключительной устойчивостью к деформации при сжатии, что обеспечивает превосходную несущую способность по сравнению с традиционными конструкциями.
Встроенная композитная плита перекрытия
Высокопрочное композитное напольное покрытие с вогнутой поверхностью
Обычная конструкция напольного покрытия
Металлический настил стандартной конструкции был изобретен в 1970-х годах и широко используется в настоящее время.
Глубокая палубная палуба
Глубокий профиль обеспечивает очень эффективную металлическую палубу и композитную плиту с низким расходом бетона. Системы Slimflor имеют более широкие стальные балки с нижней полкой, что позволяет палубе опираться на нижнюю полку.

Технические характеристики материалов металлического напольного покрытия

В металлических настилах перекрытий в основном используется горячеоцинкованная сталь (Q235/A36, цинковое покрытие 120–275 г/м²) — экономичный и высокопрочный материал (предел текучести 235–355 МПа). Альтернативы: гальвалюм (превосходная коррозионная и термостойкость), алюминий (3003/5052, легкий), нержавеющая сталь (304/316 для суровых условий эксплуатации). Толщина: 0,8–2,0 мм (обычно 1,0–1,5 мм). Рельефная поверхность улучшает сцепление с бетоном в композитных системах, адаптированных к конструктивным и экологическим требованиям.


Схема расположения деталей на станке для профилирования металлических настилов пола.

Профилегибочная машина для производства оцинкованного стального настила толщиной 75 мм
Размотка — Подача и направление — Формование валков — Резка — Сбор

Технические параметры станка для профилирования металлических настилов пола.

Гидравлический разматыватель с тележкой для рулонов

  • Электрическая размотка, гидравлическое ослабление и натяжение
  • Максимальная грузоподъемность: 11 тонн
  • D：508 ммO.D：1350 мм
  • Максимальная ширина: 1350 мм.
  • Гидравлическая мощность: 5,5 кВт, мощность двигателя размотки: 5,5 кВт

 Профилегибочная машина

  • Применяется сварная сталь H-STEEL и стальная пластина, толщина боковой стенки: 25 мм, сталь H-450 мм
  • Станция роликов: 30, с несколькими вспомогательными роликами
  • Диаметр вала: 100 мм
  • Материал вала: сталь 45# с термообработкой HRC50~55
  • Материал ролика: GCR 15(ASRM a295:1998) Сталь с закалкой и хромированием толщиной 0,05 мм
  • Мощность двигателя: 15 кВт*2
  • Power Transition: от Gears&Chains (2-дюймовый сингл)
  • Регулировка скорости: с помощью преобразователя частоты
  • Скорость машины: 10-15 м/мин

Гидравлическое режущее устройство

  • Материал пресс-формы: сталь Cr12 с закалкой HRC 60-62
  • Длина и количество резки: клиенты могут задать длину и количество на сенсорном экране ПЛК
  • Мощность гидравлической станции: 5 кВт
  • Допуск длины реза: +/-2 мм

Управление Система

  • Работник вводит длину и количество продукта через сенсорный экран, всего 20 групп, сенсорный экран будет показывать рабочее состояние машины,
  • Блок управления ПЛК: 700 мм x 1000 мм x 300 мм
  • Компьютерная система управления: Mitsubishi PLC
  • Преобразователь частоты: Mitsubishi
  • Encoder: бренд Omron
  • Концевой выключатель: Omron
  • Мощность системы управления: защита от перегрузки
  • Давление гидростанции: ≧12Mpa
  • Ток: 415 В постоянного тока, 50 Гц, 3 фазы

Приемный стол

Соберите изделие после резки, угловой стальной сварной, ролики хромированные.

Заключение

Станок для профилирования металлических профилей перекрытий — незаменимое промышленное решение для современного стального каркасного строительства. Он обеспечивает эффективное и точное производство высококачественных профилей перекрытий, совместимых с оцинкованной сталью, алюминием и специальными материалами, гарантируя стабильные размеры и структурную надежность. Оптимизируя предварительную сборку, он повышает эффективность на строительной площадке, способствует склеиванию композитных бетонных конструкций и адаптируется к различным потребностям проектов (жилые, промышленные, коммерческие). Экономичный и высокопроизводительный инструмент, обеспечивающий долговечность и быстрое выполнение строительных проектов. Свяжитесь с нами сегодня чтобы настроить вашу машину под конкретные профили деки, грузоподъемность и бюджет, а также повысить эффективность вашего строительного производства.

Вес 18500 кг
Габариты 25000 × 1500 × 1500 мм
