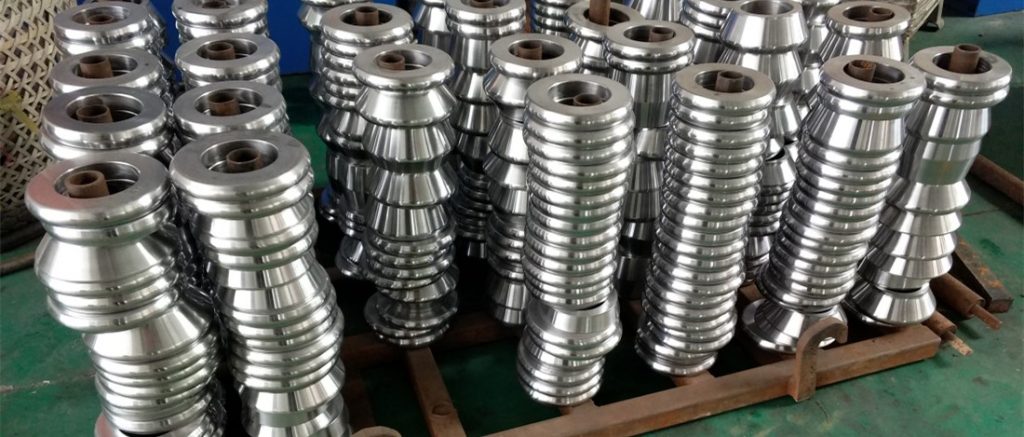

Máquinas de perfilagem a frio: Os rolos são as peças principais de uma linha de máquinas de perfilagem. Todos os perfis são formados pelos rolos.

Máquinas de conformação a frio: processo de projeto de rolos

O objetivo é formar os perfis desejados dentro da tolerância especificada, com o mínimo de etapas de conformação. Poucas etapas de conformação podem causar torção no produto. Muitas etapas de conformação tornam as máquinas de conformação a frio antieconômicas.

Máquinas de conformação a frio por rolos: etapas de conformação

Primeiramente, o projeto deve definir as etapas de conformação necessárias e o número de etapas para cada dobra. Por exemplo, um lábio lateral pode exigir 1, 2, 3 ou mais etapas de conformação, e a dobra pode não ser contínua. Por exemplo, um lábio de 90° pode ser conformado nas primeiras 3 etapas a 30°, 60° e 90°. Ou, nas duas primeiras etapas, até 60°, e a dobra final de 30° será conformada na última passada.

Em seguida, o projetista toma uma decisão sobre o fluxo do material. A conformação pode começar pela dobra central ou pelas bordas, caso a peça seja curta.

Os rolos também são caros. Se o projetista sugerir muitas etapas de conformação, a máquina ficará pouco competitiva. Por outro lado, menos etapas de conformação podem resultar em retrabalho dispendioso dos rolos, necessidade de rolos adicionais ou substituição dos mesmos, alto índice de refugo, tempo de montagem prolongado ou até mesmo no descarte de todo o conjunto de rolos. Acredite na Empresa do Setor A combinação do software de projeto Copra RM com a experiência de um projetista permitiu o desenvolvimento e fabricação da máquina de perfilagem. A qualidade da máquina é garantida.

Diagrama de flores

Por exemplo, ao projetar a máquina de perfilagem, se o projetista optar por formar a seção começando pelo cordão central, formado em duas passagens, seguido pelo lábio externo (três passagens) e, finalmente, as abas maiores em cinco passagens, a sequência de conformação pode ser dividida para maior clareza. Se as seções transversais forem sobrepostas, cria-se um chamado "diagrama de flor". As vistas superior, lateral e tridimensional podem ser facilmente geradas pelo computador. Quando o projetista estiver satisfeito com o fluxo do material, o projeto do rolo pode ser iniciado.

Contate-nos Para obter mais detalhes sobre Rolo lateral, Puncionamento rotativo, Suporte para conformação de rolos, Linha de Relevo, etc., que são as partes de um completo etc. da linha de máquina de conformação de perfis.
