เครื่องตัดแผ่นโลหะขนาดเล็ก หรือเรียกอีกชื่อว่า เครื่องตัดแผ่นโลหะแบบง่าย สามารถตัดแผ่นโลหะที่มีความหนา 0.2-2 มม. ความกว้างสูงสุด 1250 มม. และน้ำหนักของแผ่นโลหะไม่เกิน 10 ตัน

เครื่องจักรสำหรับสายการผลิตตัดขนาดเล็ก

เครื่องคลายขดลวดความจุ 10 ตัน
อุปกรณ์ปรับระดับและตัด
ความชื้นตึง
เครื่องคลายขดลวดไฟฟ้า ความจุ 10 ตัน

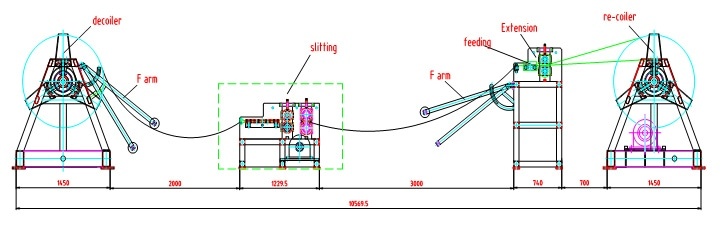

ผังการจัดวางสายการผลิตตัดขนาดเล็ก

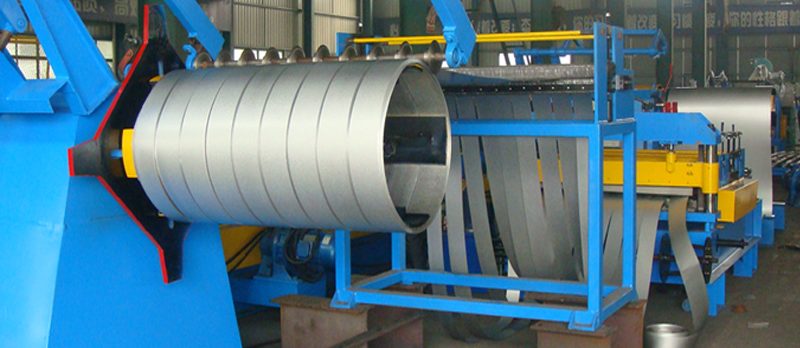

เส้นแบ่งขนาดเล็กแบบง่าย — เครื่องตัดแผ่นโลหะขนาดเล็ก (Mini Slitting Line) ใช้สำหรับตัดแผ่นโลหะหนา 0.2-2.0 มม. และความกว้างสูงสุด 1250 มม. ให้เป็นแถบโลหะแคบๆ

ข้อมูลจำเพาะทางเทคนิคของเครื่องตัดขนาดเล็ก

10 ตัน *เครื่องคลายขดไฮดรอลิก**ด้วยรถเข็นที่ทำจากใยมะพร้าว*

โครงสร้างและประเภท: โครงเหล็กเชื่อมคุณภาพสูง รองรับและคลายขดลวด; ระบบคลายขดลวดด้วยไฟฟ้า ระบบปรับความตึงด้วยการคลายไฮดรอลิก
ความจุสูงสุด: 10 ตัน
เส้นผ่านศูนย์กลางภายในของเครื่องคลายขดลวด: 460-520 มม.
ความกว้างสูงสุด: 1750 มม.
ความเร็วในการคลายม้วน: 25 เมตร/นาที
กำลังในการคลายขดลวด: 5.5 กิโลวัตต์
กำลังไฮดรอลิก: 3 กิโลวัตต์

การให้อาหารและ *การปรับระดับ**อุปกรณ์*

ประเภท: ลูกกลิ้งป้อน 2 ตัว, ลูกกลิ้งปรับระดับ 7 ตัว
กำลังการตัด: 5 กิโลวัตต์
เส้นผ่านศูนย์กลางเพลา: 110 มม.
วัสดุเพลา: 40Cr ชุบแข็ง (HB220-260)
วัสดุที่ใช้ทำใบมีด: CR12 MOV
จำนวนใบมีดตัด: 8 คู่
ความแม่นยำในการตัด: +/- 1 มม.
ความเร็วในการตัด: 0-20 เมตร/นาที
การตัดด้วยระบบไฮดรอลิก: ผู้ใช้สามารถตัดแถบที่ผ่าแล้วให้ได้ความยาวตามต้องการ เมื่อไม่จำเป็นต้องม้วนแถบกลับ
โครงสร้างการตัด: เสานำทาง
วัสดุที่ใช้ทำใบมีด: CR12 MOV
ความแม่นยำในการตัดแนวนอน: +/- 1 มม.
กำลังไฮดรอลิก: 5.5 กิโลวัตต์

แถบผ่า อีกครั้งการม้วน Dอุปกรณ์

ความสามารถในการรับน้ำหนัก: 10 ตัน
ความเร็วในการดีดกลับ: 0-20 เมตร/นาที
กำลังในการดีดกลับ: 11 กิโลวัตต์
กำลังไฮดรอลิก: 5.5 กิโลวัตต์

*ระบบควบคุม**และสถานีไฮดรอลิก*

ระบบควบคุมด้วยคอมพิวเตอร์: PLC ของพานาโซนิค
ตัวเข้ารหัส: ยี่ห้อ Omron
แรงดันของสถานีไฮดรอลิก: 16 MPa - 20 MPa
กระแสไฟฟ้า: 380 โวลต์, 50 เฮิรตซ์, 3 เฟส

เครื่องตัดแผ่นขนาดเล็ก (Mini Slitting Line) ไม่ใช่ผลิตภัณฑ์หลักของเรา แต่เพื่อตอบสนองความต้องการที่หลากหลาย บริษัท Believe Industry (BELI®) จึงออกแบบและผลิตเครื่องตัดแผ่นขนาดเล็กหลายรุ่น นอกจากนี้เรายังมีผลิตภัณฑ์ครบวงจรอีกด้วย เครื่องขึ้นรูปม้วน สำหรับการเลือก.

ฉันจะรู้ได้อย่างไรว่าถ้า... เครื่องจักรตัดแบ่ง เหมาะสมกับเราไหม?

ความต้องการของคุณสำหรับแผ่นโลหะม้วนที่มีความแม่นยำสูงหลังจากการตัดแบ่งแล้วนั้นไม่มากเกินไป.
ความต้องการด้านความเร็วที่ลดลง
ใช้สำหรับการผลิตของคุณเองเท่านั้น.
ความหนาและความกว้างของขดลวดแม่ไม่มากเกินไป.

ด้วยเหตุนี้ เครื่องตัดแผ่นโลหะขนาดเล็กจึงเป็นผลิตภัณฑ์ที่มีความต้องการต่ำ เหมาะสำหรับโรงงานขนาดเล็ก นอกจากนี้เรายังมีผลิตภัณฑ์อื่นๆ อีกด้วย สายการผลิตตัดเฉือนความเร็วสูง สำหรับความต้องการจำนวนมาก.
