เครื่องขึ้นรูปแผ่นผนังประสาน | ผู้ผลิตและข้อกำหนด ปี 2026

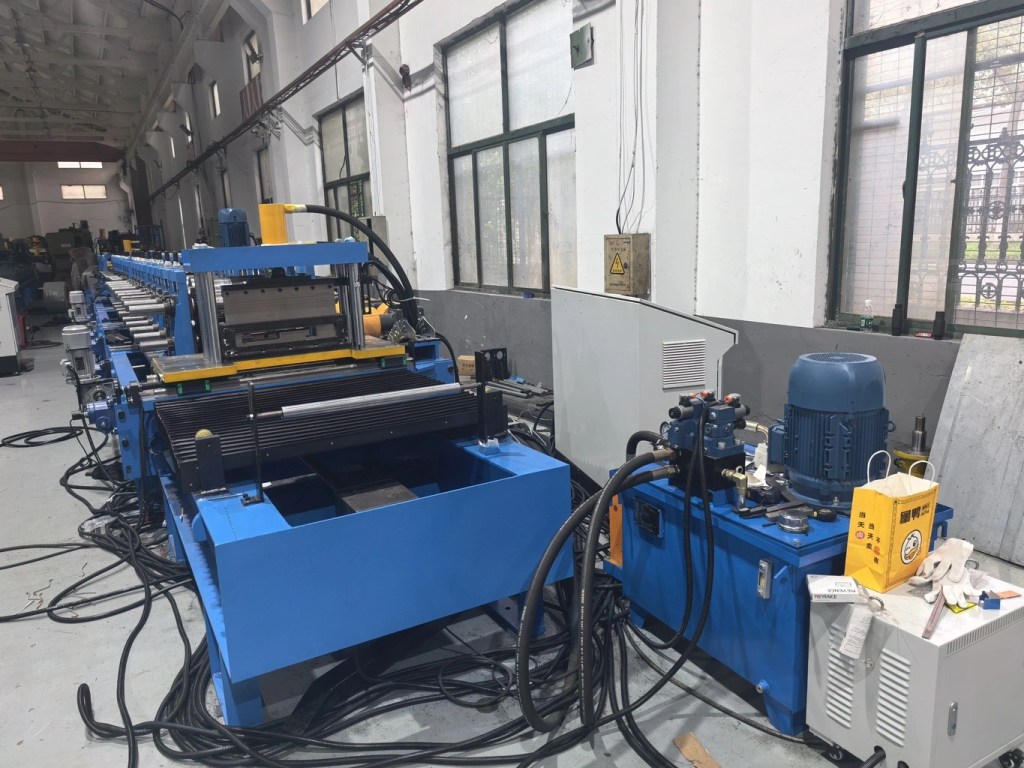

หนึ่ง เครื่องขึ้นรูปแผ่นผนังประสาน เป็น เครื่องขึ้นรูปเย็นแบบรีด นั่นคือเทคโนโลยีที่ผลิตแผ่นผนังพร้อมระบบล็อคในตัว ไม่จำเป็นต้องใช้สกรูหรือกาว แผ่นผนังสามารถประกอบเข้าด้วยกันได้อย่างง่ายดาย ช่วยประหยัดเวลาและค่าใช้จ่ายในสถานที่ก่อสร้างทั่วโลก.

เครื่องขึ้นรูปแผงผนังแบบล็อกได้ชื่อมาจากขอบล็อกที่เกิดขึ้นระหว่างการผลิต เครื่องขึ้นรูปแผงผนังแบบล็อกแต่ละเครื่องจะสร้างขอบตัวผู้และตัวเมียในกระบวนการต่อเนื่องเพียงขั้นตอนเดียว.

แตกต่างจากวิธีการแบบเก่า (เครื่องดัดโลหะหรือการแยกแผ่น) เครื่องจักรนี้สามารถผลิตแผ่นโลหะยาวต่อเนื่องได้ในครั้งเดียว ช่วยลดแรงงานและลดของเสีย

ข้อมูลจำเพาะโดยสังเขปของเครื่องขึ้นรูปแผ่นผนังประสาน

ข้อกำหนด	ค่า
ความยาวของเครื่องจักร	6,000–12,000 มม.
ความเร็วในการขึ้นรูป	0–30 เมตร/นาที
ความหนาของวัสดุ	0.3–0.8 มม.
ความกว้างของวัสดุ	400-900 มม.
สถานีลูกกลิ้ง	สถานี 14–24 แห่ง
มอเตอร์หลัก	5.5–15 กิโลวัตต์
ผลผลิตประจำปี	500,000–2,000,000 เมตร
ระยะเวลา ROI	12–24 เดือน
ตลาดที่ให้บริการ	มากกว่า 10 ประเทศ

ชมการทำงานของเครื่องขึ้นรูปแผ่นผนังประสานแบบม้วน

ชมขั้นตอนการขึ้นรูปแผงผนังประสาน ตั้งแต่เหล็กแผ่นรีดเรียบจนถึงผลิตภัณฑ์สำเร็จรูปได้ในวิดีโอแนะนำโรงงานนี้.

วิธีการใช้งาน (ทีละขั้นตอน)

เครื่องคลายขดลวด — ป้อนเหล็กหรืออลูมิเนียมม้วนเข้าเครื่อง
ลูกกลิ้งขึ้นรูป — ดัดแผ่นเรียบให้เป็นรูปทรงที่เกี่ยวกัน
สถานีเชื่อมต่อ — การตกแต่งขอบล็อคขั้นสุดท้าย (แบบขอเกี่ยวและร่อง)
การบินตัดขาด — ตัดแผ่นวัสดุให้ได้ความยาวตามต้องการโดยไม่ต้องหยุด
เอาต์พุต — จัดเรียงหรือมัดรวมกันเพื่อการขนส่ง

ทำไมต้องใช้ตัวล็อก? แผ่นผนังล็อคเข้าด้วยกันอย่างแน่นหนา ไม่ต้องใช้สกรูโผล่ออกมา ป้องกันสภาพอากาศได้ดีกว่า ผนังแข็งแรงกว่า.

เครื่องขึ้นรูปแผงผนังประสานใช้ลูกกลิ้งขึ้นรูปเพื่อขึ้นรูปแถบโลหะ การผ่านลูกกลิ้งแต่ละครั้งจะเพิ่มรายละเอียดให้กับรูปทรงของตัวล็อกมากขึ้น.

ส่วนประกอบเครื่องจักร

ส่วนประกอบ	มันทำอะไรได้บ้าง	สเปค
เครื่องคลายขดลวด	เก็บสต็อกขดลวด	ความจุ 5–10 ตัน
คู่มือการเข้าชม	จัดแนวแถบโลหะ	รางปรับระดับได้
โรงงานขึ้นรูป	กำหนดรูปทรงของโปรไฟล์	สถานีลูกกลิ้ง 14–24 สถานี
สถานีเชื่อมต่อ	แม่พิมพ์จะล็อกขอบ	ลูกกลิ้งเหล็กกล้าชุบแข็ง
ระบบตัดการทำงาน	ตัดตามความยาว	เครื่องตัดไฮดรอลิกหรือเซอร์โว
ตู้ควบคุม	ใช้งานเครื่องจักร	PLC + หน้าจอสัมผัส

4 ประเภทโปรไฟล์

1. การเชื่อมต่อแบบดั้งเดิม

มีแถบตีนตุ๊กแกด้านเดียว
ข้อต่อแบบซ้อนทับอีกด้านหนึ่ง
เหมาะสำหรับ: อาคารเกษตรกรรม โกดังเก็บสินค้า

2. ระบบล็อคสองชั้น

ล็อกได้ทั้งสองด้าน
ความแข็งแรงสูงสุดและการกันอากาศรั่วซึม
เหมาะสำหรับ: ห้องเย็น อาคารควบคุมอุณหภูมิ

3. สแนปล็อก

แผงต่างๆ จะประกบเข้าที่ด้วยการกดลงด้านล่าง
เป็นไปตามมาตรฐาน IRC สำหรับวัสดุปิดผนังโลหะ
ติดตั้งได้เร็วขึ้นถึง 40%
เหมาะสำหรับ: วัสดุหุ้มผนังบ้านสำเร็จรูป

4. ซี่โครงสูงประสานกัน

ซี่โครงเสริมความแข็งแรงพิเศษ
แข็งแรงทนทานกว่าสำหรับผนังสูง
เหมาะสำหรับ: อาคารหลายชั้น พื้นที่ที่มีลมแรง

ภาคส่วนการใช้งาน

ภาคส่วน	กรณีศึกษา	ความต้องการที่สำคัญ
เกษตรกรรม	โรงนา โรงเก็บของ อาคารฟาร์ม	ทนทานต่อสนิม ราคาประหยัด
ทางการค้า	คลังสินค้า อาคารค้าปลีก	ติดตั้งง่าย ป้องกันสภาพอากาศ
ทางอุตสาหกรรม	โรงงาน ศูนย์กระจายสินค้า	ความแข็งแรง ประสิทธิภาพทางความร้อน
ที่อยู่อาศัย	บ้านสำเร็จรูป, วัสดุหุ้มผนัง	ดีไซน์สวยงาม ติดตั้งง่าย
ห้องเย็น	คลังสินค้าแช่เย็น	ความแน่นหนาของอากาศ ฉนวนกันความร้อน
แบบโมดูลาร์	ผนังสำเร็จรูป, ตู้คอนเทนเนอร์	แม่นยำ น้ำหนักเบา

สำหรับห้องเย็น: แผงต้องเป็นไปตามมาตรฐาน มาตรฐาน ASHRAE สำหรับโครงสร้างผนังฉนวนกันความร้อน.

อุปกรณ์ที่เกี่ยวข้อง: เครื่องจักรผลิตแผ่นกระดาษลูกฟูก | เครื่องเย็บตะเข็บตั้ง

เครื่องขึ้นรูปแผ่นผนังประสานแบบม้วน เทียบกับเครื่องจักรอื่นๆ

คุณสมบัติ	เครื่องขึ้นรูปม้วนแบบประสาน	เบรกกด	เครื่องจักรสแนปฟิต
ความเร็ว	10–30 เมตร/นาที	0.5–2 เมตร/นาที	5–15 เมตร/นาที
ของเสีย	1–3%	5–10%	3–5%
แรงงาน	คนงาน 1-2 คน	คนงาน 2-3 คน	คนงาน 1-2 คน
ความยาวแผง	ไม่จำกัด	จำกัดด้วยจำนวนเตียง	ต่อเนื่อง
ราคา	$30 K -$ 150,000 บาท	$10 K -$ 50,000 บาท	$15 K -$ 45,000 บาท

ผลลัพธ์: ต้นทุนเริ่มต้นสูงกว่า แต่จะคืนทุนภายใน 12-24 เดือนเนื่องจากค่าแรงและวัสดุที่ต่ำกว่า.

เคล็ดลับ: เครื่องจักรสองชั้น สามารถสร้างได้ทั้งผนังและ แผ่นหลังคา ในบรรทัดเดียว.

5 สิ่งที่ควรตรวจสอบก่อนซื้อเครื่องขึ้นรูปแผ่นผนังประสาน

ขั้นตอนที่ 1: ทำความรู้จักกับข้อมูลส่วนตัวของคุณ

รับแบบร่างที่แม่นยำ (ขนาด, ค่าความคลาดเคลื่อน)
ขอให้ผู้ผลิตผลิตตัวอย่างก่อน
เราให้บริการให้คำปรึกษาด้านโปรไฟล์ฟรี

ขั้นตอนที่ 2: จับคู่ความจุ

กำลังการผลิตของเครื่องขึ้นรูปแผ่นผนังประสานแบบม้วนนั้นแตกต่างกันไปตามรุ่นและการกำหนดค่า.

คำนวณปริมาณผลผลิตที่ต้องการ (เมตรต่อกะ)
ปริมาณมาก? → ระบบคลายขดลวดอัตโนมัติ + ระบบตัดไฟอัตโนมัติ
ปริมาณน้อย? → การเปลี่ยนคอยล์ด้วยตนเองก็ใช้ได้ดี

ขั้นตอนที่ 3: ตรวจสอบความเข้ากันได้ของวัสดุ

เครื่องขึ้นรูปแผ่นผนังประสานแบบม้วน สามารถใช้งานกับวัสดุหลากหลายชนิดสำหรับการใช้งานที่แตกต่างกัน.

วัสดุ	ความหนา	หมายเหตุ
เหล็กชุบสังกะสี	0.4–0.8 มม.	มาตรฐาน - เอสทีเอเอ653
กัลวาอลูม	0.4–0.8 มม.	ตรวจสอบความแข็งของสารเคลือบผิว — เอสทีเอเอ792
อะลูมิเนียม	0.5–2.0 มม.	ความเร็วที่สูงขึ้น จำเป็นต้องปรับลูกกลิ้ง
เหล็กเคลือบสี	0.4–0.8 มม.	รักษาลูกกลิ้งให้สะอาดอยู่เสมอ — เอสเอเอสทีเอ 755

เครื่องขึ้นรูปแผ่นผนังแบบเชื่อมต่อนี้รองรับวัสดุทั้งแบบบางและหนา ขึ้นอยู่กับความต้องการรูปทรงของคุณ.

ขั้นตอนที่ 4: ตรวจสอบคุณภาพ

มองหา:

โครงเหล็กเชื่อม (ไม่ใช่แผ่นโลหะยึดด้วยน็อต)
เพลาลูกกลิ้งชุบแข็ง
ตลับลูกปืนแบบปิดผนึก
อุปกรณ์ป้องกันความปลอดภัย
แผนผังวงจรไฟฟ้าและคู่มือ

ขอข้อมูล: เอกสารอ้างอิง รายการอะไหล่ ระยะเวลาตอบสนองการสนับสนุน

ขั้นตอนที่ 5: วางแผนสำหรับการเปลี่ยนผ่าน

เครื่องขึ้นรูปแผงผนังแบบล็อกสามารถปรับแต่งเพื่อเปลี่ยนรูปทรงได้อย่างรวดเร็วด้วยตัวเรือนแบบคาสเซ็ต.

ประเภทการเปลี่ยน	ระยะเวลาที่ต้องการ
เครื่องจักรมาตรฐาน	2–8 ชั่วโมง
คาสเซ็ตแบบเปลี่ยนเร็ว	15–45 นาที
เฉพาะ (โปรไฟล์เดียว)	ไม่มีการเปลี่ยนถ่าย

คู่มือราคาเครื่องขึ้นรูปแผ่นผนังประสาน (FOB จีน)

ระดับ	ราคา	สิ่งที่รวมอยู่ด้วย
ระดับเริ่มต้น	$25 K -$ 40,000	12 สถานี, เครื่องคลายขดลวดแบบใช้มือ, PLC พื้นฐาน
ระดับกลาง	$40 K -$ 80,000 บาท	สถานี 16–20 สถานี, เครื่องคลายขดลวดไฮดรอลิก, VFD
ความเร็วสูง	$80 K -$ 150,000 บาท	สถานี 20–24 สถานี, ระบบตัดการทำงานขณะบิน, ระบบควบคุมเซอร์โว
พรีเมียม	$150K+	หลายโปรไฟล์, ระบบอัตโนมัติเต็มรูปแบบ

เพิ่มต้นทุน:

สถานีลูกกลิ้งเพิ่มเติม
ระบบตัดไฟขณะบิน (เทียบกับระบบไฮดรอลิก)
การโหลด/เรียงซ้อนอัตโนมัติ
ลูกกลิ้งคาร์ไบด์
โปรไฟล์ที่กำหนดเอง ( $-$ เพิ่มอีก 20,000 บาท)
การรับประกันเพิ่มเติม

ช่วยประหยัดเงิน:

ไดรฟ์ประหยัดพลังงาน
ลูกล้อทนทาน (เปลี่ยนบ่อย)
โปรไฟล์มาตรฐาน (ไม่ต้องใช้เครื่องมือพิเศษ)
การวินิจฉัยระยะไกล

คำถามที่พบบ่อย

เครื่องขึ้นรูปแผงผนังประสานคืออะไร?

เครื่องขึ้นรูปแผ่นผนังแบบล็อกได้ เป็นเครื่องจักรที่ผลิตแผ่นผนังที่มีขอบล็อกในตัว แผ่นผนังสามารถประกอบเข้าด้วยกันได้โดยไม่ต้องใช้สกรูหรือกาว.

มันทำงานเร็วแค่ไหน?

เครื่องขึ้นรูปแผงผนังประสานสามารถผลิตได้ 10–30 เมตรต่อนาที ระบบตัดแบบต่อเนื่องช่วยให้การผลิตดำเนินไปอย่างต่อเนื่องโดยไม่ต้องหยุดเครื่องจักร.

เครื่องขึ้นรูปแผ่นผนังประสานสามารถใช้กับวัสดุอะไรได้บ้าง?

เหล็กชุบสังกะสี, เหล็กเคลือบกัลวาไนซ์, อะลูมิเนียม และเหล็กเคลือบสี ความหนา: 0.3–1.5 มม.

การเปลี่ยนโปรไฟล์ใช้เวลานานแค่ไหน?

เวลาในการเปลี่ยนโหมดการขึ้นรูปแผงผนังประสานขึ้นอยู่กับการกำหนดค่าเครื่องจักรของคุณ.

ระยะเวลามาตรฐาน: 2–8 ชั่วโมง
เปลี่ยนชุดเร็ว: 15–45 นาที
อุทิศให้: ไม่มี

ต้องมีการบำรุงรักษาอะไรบ้าง?

เครื่องขึ้นรูปแผงผนังประสานต้องได้รับการบำรุงรักษาอย่างสม่ำเสมอเพื่อให้ทำงานได้อย่างมีประสิทธิภาพสูงสุด.

ความถี่	งานต่างๆ
รายวัน	ตรวจสอบลูกกลิ้ง ตรวจระดับน้ำมัน และตรวจสอบอุปกรณ์ป้องกัน
รายสัปดาห์	หล่อลื่นโซ่ ตรวจสอบการจัดแนว
รายปี	เปลี่ยนถ่ายน้ำมันเกียร์ ตรวจสอบการสึกหรอของลูกกลิ้ง ตรวจสอบโดยรวมอย่างละเอียด

ดูของเรา คู่มือการแก้ไขปัญหา.

สามารถผลิตได้หลายขนาดความกว้างหรือไม่?

ใช่แล้ว เรามีวิธีปรับแต่งที่หลากหลายสำหรับความกว้างที่แตกต่างกัน:

ตัวเว้นระยะปรับด้วยตนเอง
ปรับตำแหน่งขาตั้งด้านใดด้านหนึ่งด้วยมือโดยใช้การหมุน
ปรับตำแหน่งขาตั้งด้านใดด้านหนึ่งโดยอัตโนมัติ
โรงสีเทปคาสเซ็ต

มันจะคุ้มทุนเมื่อไหร่?

สำหรับผู้ผลิตปริมาณมาก ระยะเวลาคืนทุนอยู่ที่ 12-24 เดือน การทำงานหลายกะและการตั้งราคาสูงจะช่วยเร่งการคืนทุนได้.

ระบบอัตโนมัติช่วยลดต้นทุนแรงงานได้ 15–30% เทียบกับวิธีการแบบดั้งเดิม.

สรุป

เครื่องขึ้นรูปแผ่นผนังแบบเชื่อมต่อกัน ช่วยให้สามารถเชื่อมต่อแผ่นผนังได้โดยไม่ต้องใช้สกรู เหมาะสำหรับโครงการด้านเกษตรกรรม พาณิชยกรรม อุตสาหกรรม และที่อยู่อาศัย.

เครื่องขึ้นรูปแผงผนังแบบล็อกช่วยให้ติดตั้งได้รวดเร็ว ผนังทนทานต่อสภาพอากาศ และมีการเชื่อมต่อทางกลที่แข็งแรง ซึ่งเหนือกว่าวิธีการยึดแบบดั้งเดิม.

ประเด็นสำคัญ:

ติดตั้งง่าย ทนทานต่อสภาพอากาศ
ความเร็วในการผลิต 10–30 เมตร/นาที
$25 K -$ ช่วงราคา 150,000 บาท
ระยะเวลาคืนทุน 12-24 เดือน

ในการเลือกซัพพลายเออร์เครื่องขึ้นรูปแผ่นผนังประสาน ควรให้ความสำคัญกับสิ่งต่อไปนี้:

ประสบการณ์การออกแบบโปรไฟล์
คุณภาพการสนับสนุนทางเทคนิค
ความพร้อมของอะไหล่
ความสามารถในการผลิตตัวอย่าง

สำรวจอุปกรณ์ที่เกี่ยวข้อง:

บริษัท Believe Industry ผลิตเครื่องขึ้นรูปแผงผนังประสานมาตั้งแต่ปี 2005 เราให้บริการในกว่า 40 ประเทศ บริการให้คำปรึกษาเกี่ยวกับแบบแผงฟรี ตัวอย่างแผงพร้อมจัดส่งภายใน 2-4 สัปดาห์.

สำหรับข้อมูลมาตรฐานอุตสาหกรรม โปรดดูที่ แหล่งข้อมูลทางเทคนิคของ FMA.

การเปรียบเทียบซัพพลายเออร์เครื่องขึ้นรูปแผ่นผนังประสานแบบม้วนจากจีนและสหรัฐอเมริกา

ปัจจัย	เชื่อมั่นในอุตสาหกรรม	ซัพพลายเออร์จากจีน (เฉลี่ย)	ซัพพลายเออร์จากสหรัฐอเมริกา (เฉลี่ย)
ราคา	$25 K -$ 150,000+	$20 K -$ 100,000+	$80 K -$ 400,000+
ระยะเวลานำส่ง	30–90 วัน	30–120 วัน	90–180 วัน
การสนับสนุนด้านวิศวกรรม	ทีมงานทุ่มเท พร้อมตัวอย่างสินค้าฟรี	จำกัด	ดำเนินการภายในองค์กรทั้งหมด
โปรไฟล์ที่กำหนดเอง	ใช่ ฟรี 2-4 สัปดาห์	เวลาเพิ่มขึ้น ค่าใช้จ่ายเพิ่มขึ้น	ใช่ ราคาแพง
แบรนด์ควบคุม	เดลต้า, ซีเมนส์, มิตซูบิชิ	ทั่วไปหรือแบบเดี่ยว	ซีเมนส์, อัลเลน-แบรดลีย์
คุณภาพลูกกลิ้ง	เหล็กกล้าเครื่องมือ Rc 58–62	เหล็กกล้าคาร์บอนทั่วไป	ตัวเลือกคาร์ไบด์
การรับประกัน	12–24 เดือน	6–12 เดือน	12–36 เดือน
การฝึกอบรม	ทำงานจากระยะไกล + ทำงานในสถานที่	ค่าใช้จ่ายเพิ่มเติม	รวมอยู่ในสถานที่แล้ว
อะไหล่	การขนส่งทั่วโลก	การส่งออกช้า	สินค้าในสต็อกในพื้นที่
ประสบการณ์ด้านการส่งออก	ให้บริการในกว่า 40 ประเทศตั้งแต่ปี 2005	ตัวแปร	ไม่มีข้อมูล (เน้นภายในประเทศ)
ใบรับรอง	CE, UL (ตามคำขอ)	หายาก	UL, CSA, OSHA
อายุการใช้งานของเครื่องจักร	15–25 ปี	5–15 ปี	15–30 ปี

สรุป

เชื่อมั่นในอุตสาหกรรม: คุ้มค่าที่สุด — ต้นทุนการผลิตจากประเทศจีน พร้อมคุณภาพและการสนับสนุนระดับส่งออก เหมาะสำหรับผู้ซื้อที่ต้องการเครื่องขึ้นรูปแผ่นผนังประสานในราคาที่เหมาะสม พร้อมการสนับสนุนจากผู้เชี่ยวชาญ.

ซัพพลายเออร์ชาวจีนทั่วไป: ราคาถูกกว่า แต่คุณภาพแตกต่างกันไป การสนับสนุนมีจำกัด ตรวจสอบก่อนซื้อ.

ซัพพลายเออร์จากสหรัฐอเมริกา: คุณภาพระดับพรีเมียมและการสนับสนุนในท้องถิ่น — แต่ราคาสูงกว่า 2.5–4 เท่า เหมาะสำหรับผู้ซื้อที่ต้องการบริการภายในประเทศและการปฏิบัติตามกฎระเบียบอย่างครบถ้วน.
