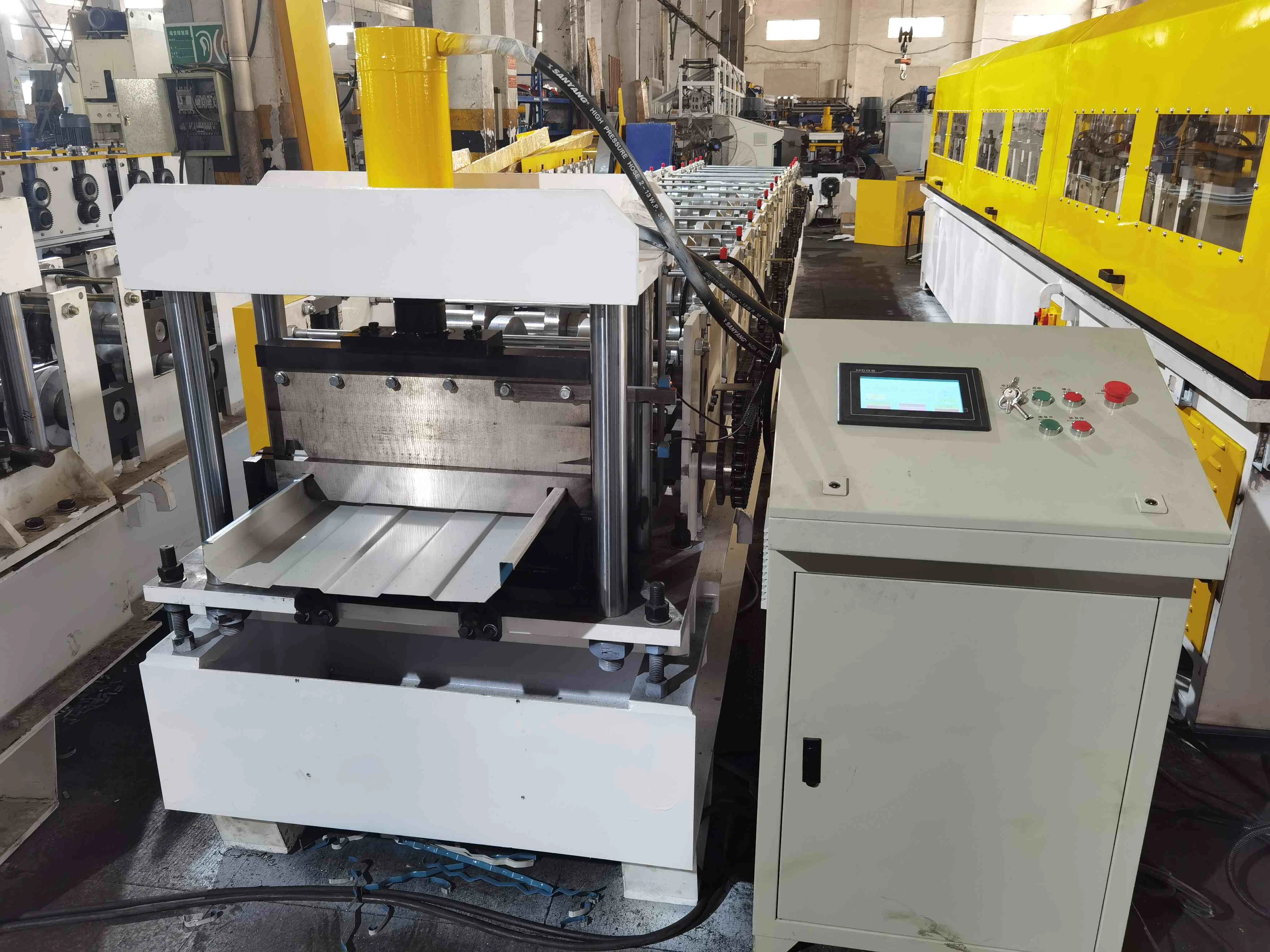

เครื่องขึ้นรูปตะเข็บตั้ง

A เครื่องขึ้นรูปตะเข็บตั้ง เป็นสายการผลิตอัตโนมัติที่ขึ้นรูปขดลวดโลหะ (อะลูมิเนียม เหล็ก หรือทองแดง) ให้เป็นแผ่นหลังคาที่มีสันแนวตั้งและตัวยึดแบบซ่อน โดยใช้ลูกกลิ้งที่จับคู่กันอย่างแม่นยำ เครื่องจักรจะสร้างรอยต่อที่กันน้ำและกันลมได้อย่างดีเยี่ยม รองรับการขยายตัวจากความร้อน ทำให้เป็นมาตรฐานสูงสุดสำหรับหลังคาอุตสาหกรรมและเชิงพาณิชย์สมัยใหม่.

เครื่องขึ้นรูปโลหะแบบตะเข็บตั้ง: คู่มือฉบับสมบูรณ์ปี 2026 เพื่อความเป็นเลิศด้านหลังคาโลหะ

ในสภาพแวดล้อมการแข่งขันของการผลิตภาคอุตสาหกรรมนั้น เครื่องขึ้นรูปตะเข็บตั้ง นับเป็นสุดยอดเทคโนโลยีหลังคาโลหะ แตกต่างจากแผ่นโลหะลูกฟูกแบบดั้งเดิม ระบบหลังคาแบบตะเข็บตั้งตรงให้ความสวยงามเรียบเนียน ปราศจากรอยยึด พร้อมความแข็งแรงทนทานที่เหนือกว่า เบลี่ โรลฟอร์มมิง, การปรับปรุงด้านวิศวกรรมของเราในปี 2026 มุ่งเน้นไปที่สามเสาหลัก ได้แก่ ความแม่นยำ ความหลากหลายของวัสดุ และการกำจัดข้อบกพร่องทั่วไป เช่น การบิดงอของพื้นผิว.

ความสามารถในการออกแบบทรงเรียวและโค้ง: การปรับแต่งให้เหมาะสมกับสถาปัตยกรรมสมัยใหม่

การออกแบบสถาปัตยกรรมสมัยใหม่มักก้าวข้ามรูปทรงสี่เหลี่ยมผืนผ้าแบบเรียบง่าย หลังคาทรงกรวยและทางเข้าโค้งต้องการแผ่นวัสดุที่ไม่เพียงแต่โค้งมน แต่ยังเรียวลงด้วย การกำหนดค่าเครื่องจักรขั้นสูงของเราประกอบด้วย:

รางนำทางปรับระดับได้: รางเหล่านี้ควบคุมผ่าน PLC ของ Siemens และปรับความกว้างของช่องรับแสงแบบไดนามิกเพื่อสร้างแผงที่มีรูปทรงเรียว.
การตัดแบ่งแบบบูรณาการ: สายการผลิตนี้มีหน่วยตัดเฉือนล่วงหน้าซึ่งจะตัดส่วนที่เรียวออกก่อนที่โลหะจะเข้าสู่แท่นขึ้นรูป.
การผสานรวมแบบโค้ง: สำหรับหลังคาโค้ง เครื่องขึ้นรูปตะเข็บตั้งสามารถใช้งานร่วมกับหน่วยดัดโค้งแบบออฟไลน์หรือแบบอินไลน์ เพื่อให้ได้ "ความโค้งมน" ที่แม่นยำตามข้อกำหนดของหน้างาน.

การปรับเทียบทางเทคนิค: การเพิ่มประสิทธิภาพแท่นดัดสำหรับอลูมิเนียมและ PPGI

หลักการทางฟิสิกส์ของการขึ้นรูปด้วยการรีดต้องอาศัยความเข้าใจอย่างลึกซึ้งเกี่ยวกับการคืนตัวของวัสดุ ตามที่ระบุไว้ คู่มือการขึ้นรูปม้วน (จอร์จ ที. ฮาลมอส) รัศมีการดัดต้องคำนวณอย่างระมัดระวังโดยพิจารณาจากความแข็งแรงคราของวัสดุ สำหรับ เครื่องขึ้นรูปตะเข็บตั้ง, โดยทั่วไป เราจะใช้รัศมีการดัด 1.25 เท่า สำหรับอลูมิเนียมหนา 0.8 มม. เพื่อป้องกันการแตกร้าวขนาดเล็กบริเวณรอยต่อ ซึ่งอาจนำไปสู่การกัดกร่อนในระยะยาว.

หมวดหมู่	พารามิเตอร์ทางเทคนิค	ข้อกำหนดทางอุตสาหกรรมปี 2026	เหตุผลและข้อมูลเชิงลึกทางวิศวกรรม
ความสามารถด้านวัสดุ	วัสดุที่เหมาะสม	อะลูมิเนียม (3003, 5052), PPGI, ทองแดง, สังกะสี	รองรับการขยายตัวทางความร้อนและความต้านทานการกัดกร่อน.
	ช่วงความหนา	0.3 มม. – 1.0 มม. (สูงสุด 0.040 นิ้ว)	การดัดอย่างแม่นยำช่วยป้องกันการแตกร้าวขนาดเล็กในโลหะบาง.
	ความแข็งแรงของผลผลิต	ทนแรงดันได้สูงสุด 200,000 psi (เกรด G550)	เหล็กกล้าแรงดึงสูงต้องการการปรับเทียบแรงดันลูกกลิ้งแบบพิเศษ.
ความแม่นยำในการขึ้นรูป	จำนวนสถานี	18 – 22 การส่งบอลแบบฟอร์มมิ่ง	การขึ้นรูปทีละน้อยช่วยลดแรงกดที่ขอบและขจัดปัญหา "การโก่งงอ"“.
	เส้นผ่านศูนย์กลางเพลา	75 มม. (เหล็กกล้าชุบแข็ง ASTM 1045)	ลดการโก่งตัวของเพลาให้น้อยที่สุด เพื่อให้มั่นใจได้ว่ารอยต่อมีความแม่นยำสูง.
	การจัดแนวเพลา	ค่าความคลาดเคลื่อนพื้นฐาน: ±0.05 มม.	สำคัญอย่างยิ่งในการป้องกันการบิดเบี้ยวของรูปทรงและการสึกหรอของเครื่องมือที่เร็วขึ้น.
ประสิทธิภาพการดำเนินงาน	ความเร็วสายการผลิต	12 – 20 เมตร/นาที (ปรับได้ทั้งกระแสสลับและกระแสตรง)	ตัวขับความถี่แปรผันช่วยควบคุมการเคลื่อนที่ของวัสดุเพื่อให้ได้การตัดที่แม่นยำ.
	ความสูงของเส้นผ่าน	900 มม. – 1025 มม. (มาตรฐาน)	ออกแบบมาเพื่อการใช้งานที่สะดวกสบายตามหลักสรีรศาสตร์ และสามารถบูรณาการเข้ากับอุปกรณ์เสริมได้.
	วิธีการเย็บตะเข็บ	กลไก / ตัวยึดแบบซ่อน	รับประกันความแน่นหนาของวัสดุ 100% ต่อสภาพอากาศด้วยกระบวนการเย็บตะเข็บรอง.
เครื่องมือและวิศวกรรม	วัสดุลูกกลิ้ง	GCr15 หรือ ASTM 1045 (ผ่านการอบชุบความร้อน)	ความแข็งของพื้นผิวได้รับการปรับให้เหมาะสมเพื่อป้องกันการเกาะติดของสารเคลือบโลหะ.
	ซอฟต์แวร์ออกแบบ	Ubeco PROFIL / Copra FEA	จำลองลวดลายดอกไม้เพื่อคำนวณค่าการโค้งงอและการคืนตัวที่แม่นยำ.
	ค่าความคลาดเคลื่อน (ความกว้าง)	ความคลาดเคลื่อน ±0.5 มม. บนโปรไฟล์ที่เสร็จสมบูรณ์	จำเป็นสำหรับการเชื่อมต่อแผงอย่างราบรื่นบนหลังคาโรงงานอุตสาหกรรมขนาดใหญ่.

เครื่องคำนวณน้ำหนักและความยาวของขดลวดโลหะ

ในกระบวนการขึ้นรูปโลหะรีดที่มีความแม่นยำสูง การคำนวณ ขดลวด OD (เส้นผ่านศูนย์กลางภายนอก) และทั้งหมด ความยาวของแถบ เป็นสิ่งสำคัญอย่างยิ่งต่อการจัดการสินค้าคงคลังและการวางแผนการผลิต การประเมินความยาวสูงเกินไปจะทำให้สิ้นเปลืองวัสดุ การประเมินต่ำเกินไปจะทำให้การผลิตไม่สมบูรณ์.

⚙️ เครื่องคำนวณน้ำหนักและความยาวของขดลวด

ประเมินผลผลิตต่อหน่วยของสายการผลิตขึ้นรูปโลหะแบบตะเข็บตั้ง (Standing Seam Roll Forming) ของคุณ.

ความหนาแน่นของวัสดุ (กก./ลบ.ม.):

ความกว้างของแถบ (มม.):

ความหนาของวัสดุ (มม.):

น้ำหนักขดลวด (กก.):

คำถามที่พบบ่อยเกี่ยวกับเครื่องขึ้นรูปตะเข็บตั้ง

วัสดุชนิดใดเหมาะสมที่สุดสำหรับการขึ้นรูปตะเข็บตั้งตรงด้วยการรีด?

อะลูมิเนียม สังกะสี และเหล็กชุบสังกะสีเคลือบสี (PPGI) เป็นวัสดุที่เหมาะสมเนื่องจากมีความยืดหยุ่นและทนทานต่อการกัดกร่อนได้ดีเยี่ยม.

เครื่องจักรเครื่องเดียวสามารถผลิตแผ่นไม้ได้ทั้งแบบตรงและแบบเรียวหรือไม่?

ใช่แล้ว รุ่นปี 2026 ของเรามีตัวนำป้อนวัสดุที่ปรับได้และระบบตัดแบ่งในตัว เพื่อสร้างโปรไฟล์เรียวสำหรับรูปทรงเรขาคณิตที่ซับซ้อน.

จะป้องกันปรากฏการณ์ "การบิดงอของน้ำมัน" ในระหว่างการผลิตได้อย่างไร?

เราใช้เครื่องขึ้นรูปเพิ่มเติม (มากถึง 22 เครื่อง) และลูกกลิ้งคลายความเค้น เพื่อให้แน่ใจว่าแรงดึงสม่ำเสมอทั่วทั้งพื้นผิวแผ่น.

ความเร็วในการผลิตสูงสุดคือเท่าไร?

สายการผลิตระดับอุตสาหกรรมของเรามีความเร็วถึง 20 เมตร/นาที ซึ่งสูงกว่าหน่วยใช้งานภาคสนามแบบพกพาอย่างมาก.

เครื่องนี้สามารถรองรับความสูงของซี่โครงที่แตกต่างกันได้หรือไม่?

ใช่แล้ว ด้วยการเปลี่ยนเครื่องมือแบบโมดูลาร์ ความสูงของโครงเหล็กสามารถปรับได้เพื่อให้ตรงตามข้อกำหนดด้านแรงลมเฉพาะของงานสถาปัตยกรรม.

การเปลี่ยนเครื่องมือใช้เวลานานเท่าไหร่?

ด้วยระบบปรับความกว้างแบบมอเตอร์ของเรา การเปลี่ยนความกว้างจึงใช้เวลาประมาณ 8-10 นาที.
