Rulo şekillendirmede uçan makas nedir? Hidrolik ve servo kesme sistemleri arasındaki fark nedir?

Uçan Makas Nedir?

Uçan makas, metal profili keserken hareket halindeki metal profille birlikte ileri doğru hareket eden ve ardından bir sonraki kesim için başlangıç pozisyonuna geri dönen, boyuna göre kesim yapan bir cihazdır. Bu, bir rulo şekillendirme hattının her parça için durmak yerine tam hızda çalışmaya devam etmesini sağlar. Günümüzde satılan çoğu çatı levhası, aşık ve kablo kanalı hattı ya hidrolik uçan makas ya da servo uçan makas kullanmaktadır. Bu seçim, kesim hızını, uzunluk doğruluğunu, bıçak ömrünü ve toplam hat maliyetini etkiler.

Uçan makas tanımı: Uçan makas, kesim sırasında şerit hızına uyum sağlayan hareketli bir kızağa monte edilmiş bir kesme ünitesidir, böylece profil asla hareket etmeyi bırakmaz. 10 m/dak'nın üzerinde çalışan sürekli rulo şekillendirme hatları için standart kesme sistemidir.

Statik bir kesme kuvveti, hattın her uzunluk için durmasına, kesilmesine ve yeniden başlamasına neden olur. Bu döngü, parça başına 2 ila 5 saniye sürer. Uçan kesme kuvveti, durmayı ortadan kaldırır; bu da tipik bir çatı kaplama hattında vardiya başına yaklaşık 30% daha fazla levha anlamına gelir.

Uçan Makas Nasıl Çalışır?

Makas, doğrusal kılavuzlar veya kremayer ve pinyon üzerinde kayan bir kızağa oturur. Profil programlanan uzunluğa ulaştığında, PLC kesme işlemini tetikler. Kızak hat hızına kadar hızlanır, bıçak kapanır, kızak geri döner ve hat asla yavaşlamaz. İki hareket tasarımı baskındır:

• Mekanik takipçi: Bir krank veya kam mekanizması takip döngüsünü çalıştırır. Basit, ancak zamanlama makine döngüsü tarafından belirlenir.
• Servo-takipçi: Servo motor, kapalı döngüde taşıyıcıyı hareket ettirir; bu nedenle kontrol ünitesi her döngüde hızı ve konumu ayarlar.

Her kesme ünitesi aynı temel parçaları paylaşır: taşıyıcı, tahrik ünitesi, bıçak tutucu, kalıp seti ve şekillendirme hattındaki bir enkoderden uzunluğu okuyan bir PLC. Enkoder, çoğu alıcının göz ardı ettiği parçadır ve uzunlukların artı/eksi 1 mm veya artı/eksi 3 mm aralığında olup olmayacağına karar verir. Akademik araştırmalar... uçan makas tasarımı Bu döngünün ardındaki mekaniği belgeliyor.

Statik Kayma ve Uçan Kayma Karşılaştırması

Uçan kesim her zaman doğru yöntem değildir. Günde 200 kısa parça üreten bir atölye, uçan kesim yöntemiyle hiçbir tasarruf sağlamaz. Haftada 10.000 lineer metre işleyen bir yüklenici ise sabit kesim yöntemiyle para kaybeder. Kesim sistemini broşüre göre değil, üretim hacmine göre ayarlayın.

Hidrolik Uçan Makas

Hidrolik uçan giyotin, bıçağı profil boyunca itmek için bir silindir kullanır. Taşıyıcı, hidrolik motor veya mekanik bağlantı ile tahrik edilir. Kesme kuvveti, hareket boyunca yüksek kalır; bu da kalın çelik ve geniş profiller için önemlidir.

Hidrolik kesme sisteminin iyi yaptığı şeyler:

• Kalın malzemeleri işleyebilir. 3 mm'den 6 mm'ye kadar profilleri düzgün bir şekilde keser.
• Şoku emer. Yağ, sert tahrik sistemine göre darbeyi daha iyi sönümler.
• İnşa maliyeti daha düşük. Daha basit bileşenler fiyatı düşük tutuyor.
• Kire dayanıklıdır. Bıçağın yakınında hassas elektronik cihazlar bulundurmayın.

Zorlandığı noktalar:

• Hızlı hatlarda uzunluk hassasiyeti artı/eksi 2 ila 3 mm arasındadır, çünkü hidrolik tepki 25 m/dak'nın üzerinde gecikme gösterir.
• Enerji tüketimi daha yüksek. Güç ünitesi kesintiler arasında rölantide çalışıyor.
• Yağ sıcaklığındaki değişimler, sistem dengeye gelene kadar kesme zamanlamasına neden olur.
• İnce kaplamalı çelikte bıçak hızını kontrol etmek zordur ve bu da kenar kalitesini olumsuz etkiler.
• Çatı makineleri için hidrolik kesme cihazları 0,4 mm ile 1,2 mm arasındaki sacları sorunsuz bir şekilde işleyebilirler ve bütçe dostu alıcılar için uygundurlar. Ancak, yüksek hızlı bir hatta hassas tolerans gerektiren projeler için yanlış seçimdirler.

Servo Uçan Makas

Servo uçan giyotin, silindiri bir servo motor ve bilyalı vida, kremayer veya krank ile değiştirir. Kontrol ünitesi, her kesimde bıçağın tam konumunu ve hızını kontrol eder. Bu nedenle servo kesme sistemleri, hidrolik sistemlerde ±2 mm'nin ötesine geçen sapmalara karşılık, uzunlukları ±0,5 mm'de tutar.

Servo kesme işleminin iyi yaptığı şeyler:

• Standart olarak artı/eksi 0,5 mm, kısa profillerde ise artı/eksi 0,3 mm hassasiyet sağlar.
• Milisaniyelik tepki süresiyle dakikada 30 metre ve üzeri hat hızlarını takip eder.
• Enerji tüketimini azaltır. Motor yalnızca kesme işlemi sırasında güç çeker.
• Yazılımda profil değişiklikleri yapılır. Tarifler PLC'de saklanır.
• Bıçak hızı kontrol altında tutulduğu için ince kaplamalı kağıtlardaki kenarları temizler.

Size maliyeti şu şekildedir:

• İlk fiyat, hidrolik sisteme göre 20% ile 35% arasında daha yüksektir.
• Devreye alma işlemi, servo ayarlarını anlayan bir teknisyene ihtiyaç duyar.
• Güç kalitesine duyarlıdır. Voltaj düşüşleri kesme işlemini kesintiye uğratabilir.

Piyasa değişti. Servo elektrikli rulo şekillendirme 2024 ve 2025 yıllarında hızla büyüdü ve yeni ihracata yönelik ürün hatlarının çoğu servo kesme sistemleriyle birlikte gönderiliyor. Rulo Şekillendirme Dergisi Servo tahrikli kesme makinelerine yönelik yayınlarında bu değişimi takip ettik. Believe Industry, 15 yılı aşkın süredir her iki türü de üretiyor ve 20'den fazla ülkeye sevkiyat yapıyor; 2026 yeni ürün yelpazemiz 70% servo modeline yakın bir konumda yer alıyor.

Hidrolik ve Servo Uçan Makas Karşılaştırması

Seçim yapmadan önce kendi malzemeniz üzerinde hesaplamalar yapın. En ucuz olan, tolerans spesifikasyonlarınızı karşılamayan ve değiştirilmesi gereken makastır.

Kesme Hızı, Doğruluk ve Bıçak Ömrü

Bir kesim sisteminin hattınıza uygun olup olmadığını belirleyen üç sayı vardır: kesim hızı, uzunluk doğruluğu ve bıçak ömrü.

Hızı azaltın. Tam bir kesim döngüsü 0,5 ila 1,5 saniye sürer. Hidrolik sistemler üst uçta, servo sistemler ise alt uçta çalışır. Bir sonraki parça gelmeden önce makasın geri dönmesi gerekir, bu nedenle hat hızınızdaki döngü hızı, ham hızdan daha önemlidir.

Uzunluk doğruluğu. Ölçümü, 5 m/dak hızda değil, çalışacağınız hızda yapın. 10 m/dak hızda ±1 mm hassasiyetle çalışan bir makas, 25 m/dak hızda ±3 mm'ye kadar sapma gösterebilir. Sahada, her milimetrelik hata, çerçevede bir boşluk veya örtüşme olarak ortaya çıkar.

Bıçak ömrü. Malzeme ve bıçak kalitesine bağlı olarak, bileme işlemleri arasında 100.000 ila 500.000 kesim bekleyebilirsiniz. 0,5 mm kaplamalı sacda 300.000'den fazla kesim gerçekçidir. 3 mm yapısal çelikte ise çok daha azdır. Bıçak maliyetini metre başına fiyata dahil edin.

Bıçak Malzemesi ve Kenar Kalitesi

Bıçak kalitesi, kesim kalitesini ve kesim başına maliyeti belirler. Yaygın kaliteler arasında SKD11, D2, M2 yüksek hız çeliği ve yüksek hacimli ince sac hatları için karbür uçlu bıçaklar bulunur. Takım üreticileri gibi... Roll-Kraft Rulo şekillendirme kesme kalıpları için kalite kılavuzu yayınlamak ve sektörel haberler sunmak. Üretici Bıçak ömrünü, farklı malzeme kalınlıkları genelinde düzenli olarak karşılaştırır.

Bıçak aralığı ve üst üste binme mesafesi, malzemeye göre ayarlanmalıdır. Çok dar bir aralık ince sacı yırtar. Çok geniş bir aralık ise kalın çelikte çapak oluşmasına neden olur. Her bıçak değişiminde aralığı yeniden ayarlayın ve malzemeye göre ayarları kaydedin. soğuk haddeleme kalıbı kesme pozisyonu Bu kılavuz, bıçağın profilin içine nasıl girip çıkması gerektiğini kapsar.

Kesim Öncesi ve Kesim Sonrası Konumlandırma

Uçan kesim, son şekillendirme istasyonlarından önce (ön kesim) veya profilin tamamı şekillendirildikten sonra (son kesim) yer alabilir. Son kesim yaygın kurulumdur: profil tamamen şekillendirilir, ardından kesilir, böylece kenarlar temiz kalır ve kalıp son şekle uyar. Çoğu alıcının uçan kesimden kastettiği budur.

Önceden kesilmiş şeritler, şekillendirmeden önce işlenir. Bu, profil şekilli bir kalıptan kaçınmayı sağlar ancak üretimi şerit uzunluğuyla sınırlandırır ve bobin birleştirmeyi karmaşıklaştırır. Atık, takım ve hassasiyet açısından tüm dengeyi görmek için lütfen ilgili kılavuzumuza bakın. kesim öncesi ve kesim sonrası farkı rehber.

Hidrolik ve Servo Arasında Seçim Yapmak

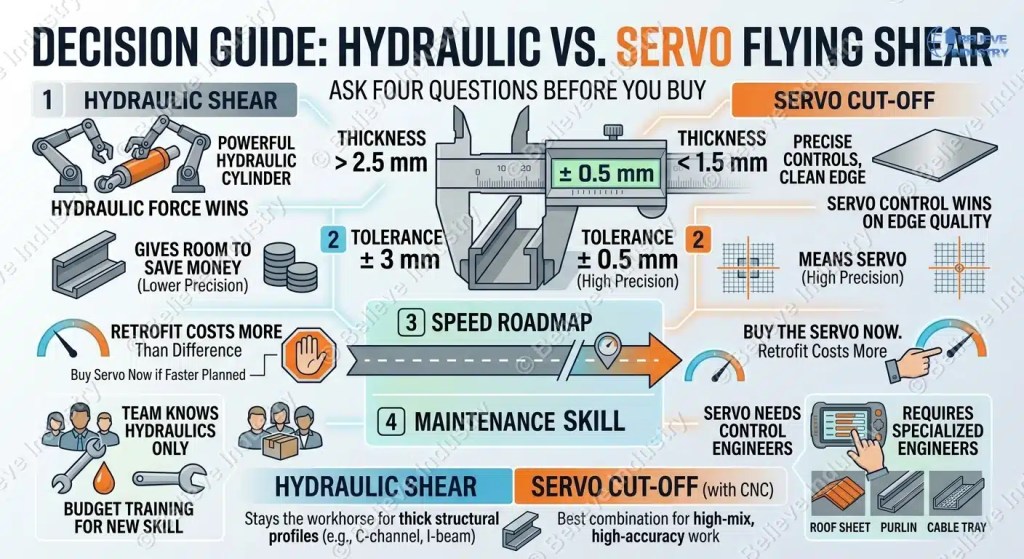

Satın almadan önce dört soru sorun:

• Kalınlık. 2,5 mm'nin üzerinde hidrolik kuvvet üstün gelir. 1,5 mm'nin altında ise servo kontrol kenar kalitesi açısından daha avantajlıdır.
• Hoşgörü. Artı/eksi 0,5 mm servo anlamına gelir. Artı/eksi 3 mm ise maliyetten tasarruf etme olanağı sağlar.
• Hız yol haritası. İkinci yılda 25 m/dak veya daha fazla hız planlanıyorsa, servo motoru şimdi satın alın. Sonradan takılacak bir parça, aradaki farktan daha pahalıya mal olur.
• Bakım becerisi. Servo sistemlerin kontrol mühendislerine ihtiyacı var. Eğer ekibiniz sadece hidrolik sistemler hakkında bilgi sahibiyse, eğitim için bütçe ayırın.

Servo kesme özelliğine sahip bir CNC rulo şekillendirme makinesi, yüksek çeşitlilikte ve yüksek hassasiyet gerektiren işler için en iyi kombinasyondur. Hidrolik giyotin ise kalın yapısal profiller için en çok kullanılan makine olmaya devam etmektedir.

Maliyet ve Yatırım Getirisi

Hidrolik kesme sistemi yaklaşık olarak şu maliyeti ekler: 8.000 ila Bir hatta 15.000 adet. Servo versiyonu ise daha fazla sayıda üretiliyor. 12.000 ila 25.000. Servo primi, üretim 20%'den 30%'ye yükseldiğinde, hurda miktarı tolerans dahilinde kaldığı için azaldığında ve reçeteler PLC'de saklandığı için geçiş süresi kısaldığında kendini amorti eder.

Vardiya çıktınız üzerinde hesaplama yapın. Vardiya başına 400 sayfa ile 25%'lik bir kazanç, 100 ekstra sayfa anlamına gelir. Her birinin 3'lük marjı var, yani Vardiya başına 300 TL, bu da yaklaşık 60 vardiyada primi geri ödüyor. rulo şekillendirme makinesi fiyatı Bu kılavuz, kesim sisteminin toplam fiyat teklifini nasıl etkilediğini gösterir.

Uçuş Makasında Sık Yapılan Hatalar

Alıcılar aynı beş hatayı tekrarlıyor:

• Bugünün hızına göre boyutlandırma, yarının hızına göre değil. Yol haritasında daha hızlı olduğu belirtildiğinde servo motoru satın alın.
• Kodlayıcıyı göz ardı ederek. Arızalı bir kodlayıcı, herhangi bir kesme işleminde doğruluğu mahveder. Yüksek çözünürlük belirtin ve son şekillendirme istasyonuna monte edin.
• Bıçak aralığı ayarını atlama. Çapaklar ve yırtılmış kenarlar neredeyse her zaman bıçak boşluğundan kaynaklanır, bıçaktan değil.
• Yağ bakımını hafife almak. Hidrolik ünitelerde kesim uzunluklarının sapmasının en büyük nedeni kirli yağdır.
• Çıkış tablosunu unutmak. Hareketli kesme sistemi panelleri hızla teslim eder. İstifleme hızı yetersiz kalırsa, hat yine de yavaşlar.
