686 IBR Sac Rulo Şekillendirme Makinesi

686 IBR Sheet Roll Forming Machine is a whole line to produce IBR sheets as desired length.

IBR levha çizimi

Technical Specifications of 686 IBR Sheet Roll Forming Machine

IBR Sac Rulo Şekillendirme Makinesinin Yerleşim Planı

M/C of 686 IBR Sheet Roll Forming Machine

1. Hidrolik Bobin Açıcı
2. Rulo Şekillendirme Makinesi
3. Kesme Ünitesi
4. Koleksiyon Tablosu
5. Hidrolik İstasyon
6. Kontrol Kutusu
7. Otomatik Dikiş Makinesi

Specifications of 686 IBR Sheet Roll Forming Machine

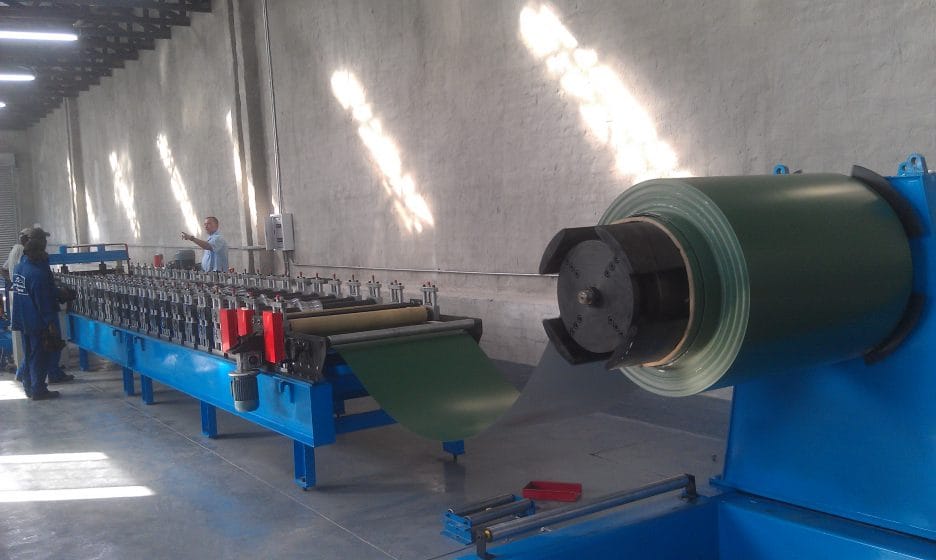

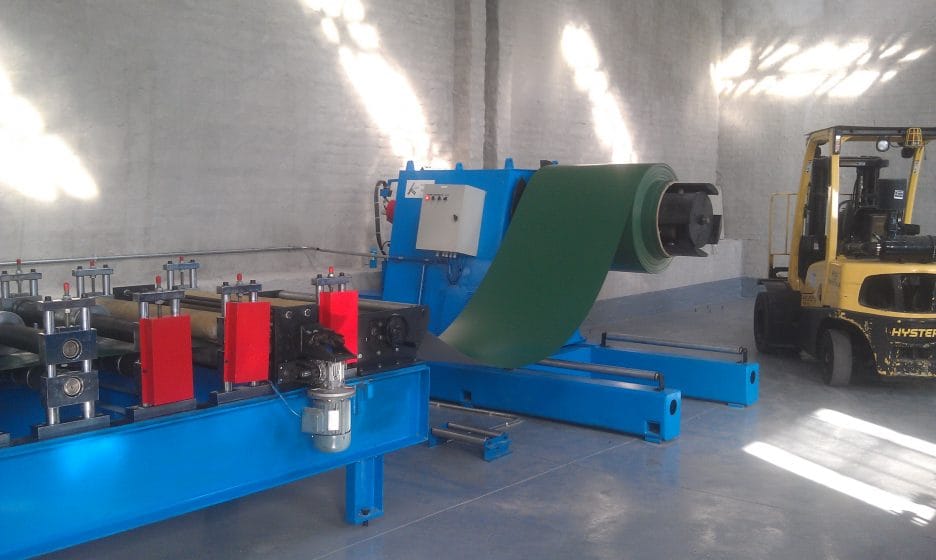

5T hydraulic Uncoiler

1. Besleme ünitesi, üretim hattının geri kalanından mekanik olarak ayrılmıştır.
2. Coil holder: Hydraulic mechanism for securing the coiled steel in the device, suitable for the required coil weight;
3. Steel coil width:914 MM
4. Internal diameter of coil: Variable, from 480 mm to 560 mm
5. Maximal out diameter:1200mm
6. Maksimum bobin taşıma kapasitesi: 5000 kg;
7. Working speed: 0-15m/min adjustable
8. Main motor power: 5.5KW AC motor

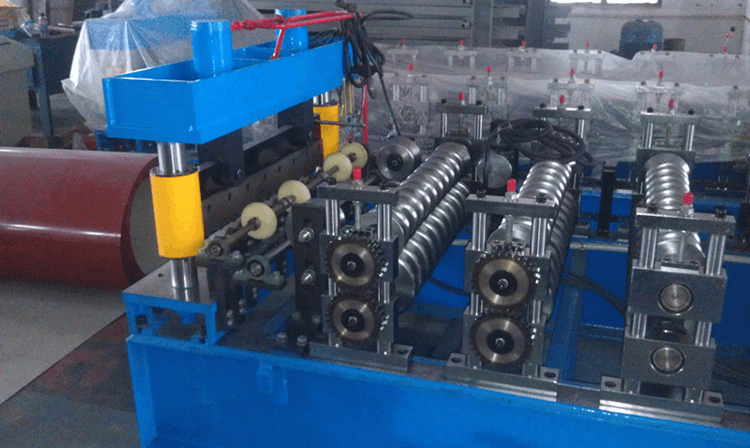

Rulo Şekillendirme Makinesi

1. Machine base frame adopt H beam and 20 mm steel plate welded
2. Roll station: 18
3. Silindir malzemesi: 45# (ASTM 1045) çelik, krom kaplama yüzey, 58-62 derece sertlik, CNC.,
4. Mil çapı: 80 mm, 45# (ASTM1045) çelik
5. Tüm ara parçaların yüzeyleri krom kaplıdır.
6. Ana motor gücü: 7,5 kW
7. Aktarım: 1,0 inç zincir
8. Kazaları önlemek için, tüm tahrik parçaları koruyucu kapaklarla donatılmıştır.
9. Line speed: Max. 15m/min, not include cutting.
10. Kazaları önlemek için, tüm tahrik parçaları koruyucu kapaklarla donatılmıştır.

Kesme Aleti

1. Kesme tipi: Hidrolik, delme hidrolik ünitesine bağlanır.
2. Bıçak malzemesi: Isıl işlem görmüş Cr12, 58-62
3. Uzunluk ölçümü: Otomatik kodlayıcı uzunluk ölçümü, marka: Omron
4. Uzunluk toleransı: Her bir nihai ürün için +/- 1,5 mm.

Soğutma fanlı hidrolik istasyon

1. Hidrolik güç: 4 kW
2. Çalışma basıncı: 12-16 MPa ayarlanabilir
3. Hidrolik yağ: 46# hidrolik yağ
4. Solenoid kapak: 2 grup

Çıktı tablosu

1. Kesilmiş profillerin teslim alınması için masa: Kesilmiş profillerin serbestçe boşaltılmasını sağlayan makaralı taşıyıcıya sahiptir.
2. Kesilmiş profillerin bulunduğu masadan bitmiş ürünlerin boşaltılması: Manuel
3. Çerçeve: Boru ile kaynaklama
4. Size: About 2.0m long*0.6mwide*0.9mhigh
5. (Son tasarıma göre) birkaç destek tekerleği olan tek bir masa
6. Destekleyici silindir: Kromlu ASTM 1045
7. Silindirlerin çapı: 55 mm
8. Renk: Mavi veya müşteri isteğine göre

Kontrol Sistemi

1. Kesme programının tamamlanmasının ardından ekipmanın otomatik olarak durdurulması.
2. İşletim sistemi dili: İngilizce ve Çince.
3. Gerilim, frekans, faz: 415V, 50 Hz, 3 Faz
4. Uzunluktaki hassasiyet hataları kolayca düzeltilebilir.
5. Kontrol paneli: Düğme tipi anahtar ve dokunmatik ekran (MCGS)
6. Ölçü birimi: Milimetre (kontrol panelinden değiştirilebilir)
7. PLC brand: Panasonic
8. Frekans dönüştürücü markası: Yaskawa
9. Omron kodlayıcı
10. Başlıca elektrik bileşenleri: Schneider
11. Kabloları kolayca bağlamak için havacılık tipi bağlantı fişleri kullanın.

Believe Industry Companyfarklı tasarımlara sahip olmak IBR sac rulo şekillendirme makinesi, ve ayrıca çeşitli türleri de var. özel rulo şekillendirme makinesi. Hemen bizimle iletişime geçin.
