Mesin Pembentuk Gulungan Lembaran IBR 686 adalah lini produksi lengkap untuk menghasilkan lembaran IBR dengan panjang yang diinginkan.

Gambar lembar IBR

Lembar IBR
Lembaran IBR tipe 686 digunakan di Afrika Selatan.

Spesifikasi Teknis Mesin Pembentuk Gulungan Lembaran IBR 686

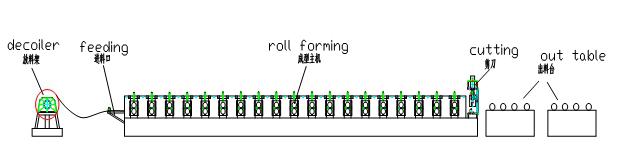

Tata Letak Mesin Pembentuk Gulungan Lembaran IBR

tata letak mesin pembentuk gulungan lembaran IBR
Penggulungan Awal–Pemberian Makan dan Pemanduan–Pembentukan Gulungan–Pemotongan–Pengumpulan

Mesin Pembentuk Gulungan Lembaran IBR M/C 686

  1. Uncoiler Hidrolik
  2. Roll Forming Machine
  3. Unit Pemutus
  4. Meja Pengumpulan
  5. Stasiun Hidrolik
  6. Kotak Kendali
  7. Mesin Jahit Otomatis

Spesifikasi Mesin Pembentuk Gulungan Lembaran IBR 686

Penggulung Hidrolik 5T

  1. Unit pengumpanan dipisahkan secara mekanis dari bagian jalur produksi lainnya.
  2. Penahan gulungan: Mekanisme hidrolik untuk mengamankan gulungan baja di dalam perangkat, sesuai dengan berat gulungan yang dibutuhkan;
  3. Lebar gulungan baja: 914 MM
  4. Diameter dalam kumparan: Bervariasi, dari 480 mm hingga 560 mm
  5. Diameter luar maksimal: 1200 mm
  6. Berat kumparan maksimum: 5000 kg;
  7. Kecepatan kerja: 0-15 m/menit (dapat disesuaikan)
  8. Daya motor utama: Motor AC 5,5KW

Roll Forming Machine

  1. Rangka dasar mesin menggunakan balok H dan pelat baja 20 mm yang dilas.
  2. Stasiun gulir: 18
  3. Bahan rol: Baja 45# (ASTM 1045) dengan permukaan berlapis krom dan kekerasan 58-62 derajat, CNC,
  4. Diameter poros: 80 mm, baja 45# (ASTM1045)
  5. Semua permukaan spacer dilapisi krom.
  6. Daya motor utama: 7,5KW
  7. Transmisi: Rantai 1,0 inci
  8. Untuk menghindari kecelakaan, semua bagian penggerak mengadopsi penutup pelindung
  9. Kecepatan jalur: Maks. 15m/menit, tidak termasuk pemotongan.
  10. Untuk menghindari kecelakaan, semua bagian penggerak mengadopsi penutup pelindung

Alat Pemotong

  1. Tipe pemotongan: Hidrolik, hubungkan dengan unit hidrolik penusukan
  2. Bahan pisau:Cr12 dengan perlakuan panas 58-62
  3. Pengukuran panjang: Pengukuran panjang encoder otomatis, merek: Omron
  4. Toleransi panjang: +/- 1.5mm setiap produk akhir

Stasiun hidrolik dengan kipas pendingin

  1. Daya Hidrolik: 4KW
  2. Tekanan kerja: 12-16 MPa (dapat disesuaikan)
  3. Oli hidrolik: Oli hidrolik 46#
  4. Katup solenoid: 2 kelompok

Tabel keluaran

  1. Meja untuk menerima profil yang telah dipotong: Dengan pengangkut rol yang memungkinkan untuk menurunkan profil yang telah dipotong dengan bebas.
  2. Pembongkaran produk jadi dari meja profil yang telah dipotong: Manual
  3. Rangka: Pengelasan dengan pipa
  4. Ukuran: Sekitar 2,0m panjang * 0,6m lebar * 0,9m tinggi
  5. Satu meja keluaran dengan beberapa rol penyangga (berdasarkan desain akhir)
  6. Roller penyangga: ASTM 1045 dengan lapisan krom
  7. Diameter rol: 55 mm
  8. Warna: Biru atau sesuai permintaan pelanggan

Sistem kontrol

  1. Penghentian otomatis peralatan setelah program pemotongan selesai.
  2. Bahasa sistem operasi: Inggris dan Mandarin.
  3. Tegangan, frekuensi, fasa: 415V, 50 Hz, 3 Fasa
  4. Ketidakakuratan panjang dapat diperbaiki dengan mudah.
  5. Panel kontrol: Sakelar tipe tombol dan layar sentuh (MCGS)
  6. Satuan panjang: Milimeter (diatur pada panel kontrol)
  7. Merek PLC: Panasonic
  8. Merek konverter frekuensi: Yaskawa
  9. Omron encoder
  10. Komponen listrik utama: Schneider
  11. Gunakan konektor standar penerbangan untuk memudahkan penyambungan kabel.

Believe Industry Companymemiliki desain yang berbeda Mesin Roll Forming Lembaran IBR, dan juga memiliki berbagai macam seri mesin pembentuk rol khusus. Hubungi kami sekarang.









Berat 6500 kg
Dimensi 7500 × 1200 × 1200 mm
