Yüksek Hızlı Çatı Paneli Rulo Şekillendirme Makinesi: Eksiksiz Alıcı Kılavuzu (2026)

A yüksek hızlı çatı paneli rulo şekillendirme makinesi Dakikada 60 metreye varan bir hızla çalışır; bu da standart bir çatı hattından yaklaşık üç ila dört kat daha hızlıdır. Bu hız, bir çatı müteahhidinin vardiya başına 5.000 metreye ihtiyacı olduğunda veya bir çelik yapı fabrikasının arka arkaya üç farklı profil boyutunu kullandığında önem kazanır.

Believe Industry Company, 10'dan fazla ülkede müşterilerine yüksek hızlı çatı paneli rulo şekillendirme makineleri tedarik etmiştir. Bu kılavuz, makinenin nelerden oluştuğunu, özelliklerin nasıl karşılaştırılacağını, alıcıların neleri yanlış anladığını ve sık sorulan soruları kapsamaktadır.

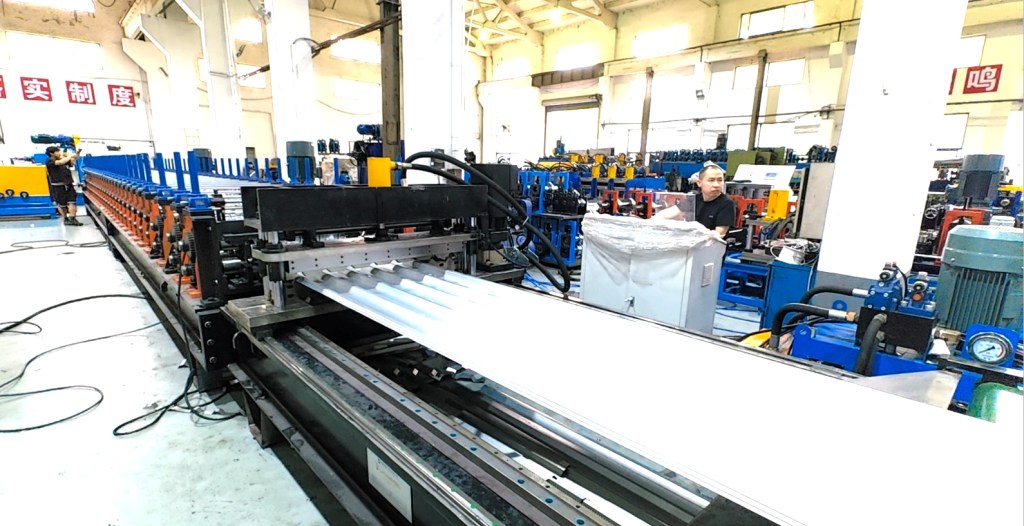

Yüksek Hızlı Çatı Paneli Rulo Şekillendirme Makinesi Nedir?

Yüksek hızlı çatı paneli rulo şekillendirme makinesi, düz metal ruloları dakikada 30 metrenin üzerinde hızlarda, en hızlı modelleri ise dakikada 60 metreye kadar hızlarda, bitmiş çatı paneli profillerine dönüştüren sürekli bir soğuk bükme hattıdır.

Hız avantajı üç mühendislik tercihinden kaynaklanıyor: yüksek torklu bir şanzıman, hareketli hidrolik kesme ünitesi (şeridi durdurmadan kesim yapıyor) ve üretimi yavaşlatmadan panelleri işleyen otomatik istifleme sistemi.

Oluklu mukavva veya IBR levhalar için standart makineler dakikada 15-25 metre hızla çalışır. Dakikada 60 metre hızla çalışan yüksek hızlı bir hat, aynı alandan günlük üretimi iki veya üç katına çıkarır.

4 Temel Bileşen

Believe Industry'nin ürettiği her yüksek hızlı çatı paneli rulo şekillendirme makinesi aynı dört üniteli düzeni kullanır.

1. Yüksek Hızlı Hidrolik Bobin Açıcı ve Bobin Arabası (10–20 Ton)

Bobin açıcı, çelik bobini tutar ve kontrollü bir gerilimle şekillendirme bölümüne besler. Yüksek hızlı hatlar için standart kapasite şöyledir: 10 ila 20 ton.

Bobin taşıma arabası dahildir. Bobini yerden kaldırır ve vinç kullanılmadan bobin açma mandreline yükler; bu, hızlı bir hatta bobin değişimlerinin 20-30 dakikada bir gerçekleştiği durumlarda kritik öneme sahiptir.

Hidrolik genleşme, bobini yerinde kilitler. Sürtünmeli fren sistemi, şerit 60 m/dak hıza ulaşırken sürekli geri gerilimi korur.

2. Yüksek Hızlı Şanzıman Rulo Şekillendirme Bölümü

Bu, makinenin çekirdeğidir. Şekillendirme bölümü şunu kullanır: vites kutusu — zincir tahrikli değil — özellikle de zincirler 25 m/dak'nın üzerinde esner ve senkronizasyonlarını kaybeder.

Dişli kutusu, torku tüm şekillendirme tezgahlarına eşit olarak dağıtır. Her tezgah, H7 toleransına kadar hassas bir şekilde taşlanmış sertleştirilmiş alaşımlı çelik silindirler (tipik olarak GCr15 veya Cr12MoV) kullanır. Tezgahlar, dökme demir veya kaynaklı çelik bir değirmen tabanına monte edilmiştir.

Kalıplama ayaklarının sayısı profile göre değişir. Basit oluklu bir panelde 16 ayak kullanılabilir. Derin nervürlü IBR veya kenet kenarlı bir profilde ise 22-28 ayak kullanılabilir.

3. Yüksek Performanslı Hidrolik Sistemli Uçan Hidrolik Kesme Cihazı

Uçan kesici, yüksek hızlı bir hattı standart bir hattan ayıran şeydir. Standart bir makinede, şerit durur, bıçak keser, şerit yeniden başlar. Bu dur-kalk döngüsü hızı yaklaşık 15-20 m/dak ile sınırlandırır.

Uçan kesici, şeritle birlikte hat hızında hareket eder, paneli istenen uzunlukta keser ve ardından başlangıç pozisyonuna geri döner; tüm bunlar şekillendirme bölümü çalışmaya devam ederken gerçekleşir. Sonuç: Hız kesintisi yok, kesim uçlarında panel dalgalanması yok..

Kesiciyi çalıştıran hidrolik sistem, yüksek çalışma döngüsü için tasarlanmıştır; tipik olarak 10-15 MPa çalışma basıncına ve ayrı bir soğutma devresine sahiptir. Bıçak malzemesi Cr12MoV veya D2 takım çeliğidir.

Uçan hidrolik sistemde kesim uzunluğu hassasiyeti: ±1 mm 60 m/dak hızla.

4. Otomatik İstifleme Sistemi

Dakikada 60 metre hızla, her iki saniyede bir 2 metrelik bitmiş bir panel çıkıyor. Otomatik istifleyici olmadan, iki işçi bu hızı karşılayamaz. Otomatik istifleyici, bantlı konveyör ve pnömatik veya servo tahrikli istifleme kolları kullanarak panelleri sayar, katmanlar halinde istifler ve paketler.

Çoğu alıcı, otomatik sayım alarmı ile birlikte 800 mm'ye kadar istifleme yüksekliği belirtmektedir. İstifleyici, toplam hat uzunluğuna yaklaşık 10-16 metre ekler.

Yüksek Hız ve Standart Hız: Yan Yana Karşılaştırma

Özellik	Standart Çatı Paneli Makinesi	Yüksek Hızlı Çatı Paneli Rulo Şekillendirici
Şekillendirme hızı	15–25 m/dak	40–60 m/dak
Tahrik sistemi	Zincir tahrikli	Vites kutusu şanzımanı
Kesme yöntemi	Durdurma kesici (hidrolik veya pnömatik)	Uçan hidrolik kesim
Kesim uzunluğu doğruluğu	±2–3 mm	±1 mm
Bobin açıcı kapasitesi	3–8 ton	10–20 ton
Otomatik istifleyici	İsteğe bağlı	Standart
Vardiya çıktısı (8 saat, 2 milyon panel)	~3.000–5.000 adet	~8.000–14.000 adet
Zemin alanı	15–20 m	25–35 m
Uygun malzeme kalınlığı	0,3–0,8 mm	0,3–0,8 mm
Fiyat aralığı (USD)	$25, 000-$ 55,000	$65, 000-$ 140,000

Özel uzunluktaki veya küçük partili siparişler için standart bir makine mantıklıdır. Günlük hacim 8.000 metreyi aştığında yüksek hızlı bir hat daha avantajlı hale gelir.

Uyumlu Çatı Paneli Profilleri

Yüksek hızlı şanzıman hattı, profil özelinde değildir. Believe Industry, tüm önemli çatı profilleri için yüksek hızlı varyantlar üretmektedir:

Oluklu mukavva rulo şekillendirme makinesi — 762 mm veya 686 mm oluklu, en yaygın yüksek hızlı uygulama
IBR sac rulo şekillendirme makinesi — IBR/Yüksek nervürlü profil, Güney Afrika, Avustralya ve Güneydoğu Asya'da yaygın olarak kullanılmaktadır.
Çatı levhası rulo şekillendirme makinesi — genel yamuk T18, T25, T35 profilleri
Metal çatı kiremiti rulo şekillendirme makinesi — Sırlı görünümlü çelik karo, tipik olarak daha yavaş bir profil
Ayakta dikişli rulo şekillendirme makinesi — 25–40 m/dak, dikiş geometrisinden dolayı biraz daha düşük hız
Klip-Lok çatı sacı rulo şekillendirme makinesi — Avustralya pazarı için gizli sabitleme profili
Bemo sac rulo şekillendirme makinesi — yapısal dik dikiş sistemi
Geniş açıklıklı çatı kaplama levhası rulo şekillendirme makinesi — 1000 mm ve üzeri genişlikteki paneller için
AG panel rulo şekillendirme makinesi — tarım ve sanayi paneli

O çift katmanlı rulo şekillendirme makinesi Ayrıca yüksek hızlı konfigürasyonda da üretilebilir; tek bir makinede iki profil takım seti ve her iki platformda da dişli kutusu tahriki bulunur.

Malzeme Özellikleri

Parametre	Özellikler
Malzeme	Galvanizli çelik (GI), Galvalume (GL), renkli kaplamalı çelik (PPGI)
Akma dayanımı	550 MPa'ya kadar
Kalınlık	0,3–0,8 mm (standart); 0,3–1,2 mm (ağır hizmet seçeneği)
Bobin genişliği	Profil şekline bağlı olarak 600–1.250 mm
Bobin ağırlığı	Bobin başına 20 tona kadar
Bitmiş panel genişliği	600–1.000 mm (net kapsama alanı, profile bağlı)

Yüksek Hızlı Şanzıman, Zincir Tahrik ve Servo Motor: Tam Karşılaştırma

Bu, alıcıların en sık sorduğu sorudur. İşte dürüst bir karşılaştırma.

Sürüş Tipi	Maksimum Hız	Kesinlik	Bakım	Maliyet	En İyisi İçin
Zincir tahrikli	20–25 m/dak	±2–3 mm	Zincir gerilmesi, her 500 saatte bir yağlama	En düşük	Düşük hacimli, uygun fiyatlı ürünler
Dişli kutusu (helisel dişli)	40–60 m/dak	±1–1,5 mm	Her 2.000 saatte bir yağ değişimi.	Orta-yüksek	Yüksek hacim, tutarlı profil
Servo motor (bireysel eksen)	15–30 m/dak	±0,5 mm	Düşük mekanik, yüksek elektriksel	En yüksek	Sık profil değişiklikleri, Ar-Ge

Seri üretimde – her vardiyada aynı profil – dişli kutusu en iyi sonucu verir. Servo motorlar hızı artırmadan maliyeti yükseltir. Zincir tahrik sistemi ise bu hıza yetişemez.

Yüksek Hızlı Çatı Paneli Rulo Şekillendirme Makinesinin Özelliklerini Belirleme: Kontrol Listesi

Fiyat teklifi istemeden önce lütfen şu parametreleri onaylayın:

Profil çizimi — CAD veya örnek panel tercih edilir.
Malzeme kalınlığı aralığı — örneğin, 0,4–0,7 mm
Bobin genişliği — makine genişliğini ve rulo geçiş tasarımını belirler
Gerekli şekillendirme hızı — 40, 50 veya 60 m/dak
Kesim uzunluğu aralığı — minimum ve maksimum panel uzunluğu
Kesim hassasiyeti gereksinimi — ±1 mm veya ±2 mm
Bobin ağırlığı — bobin açıcı tonajını belirler
Otomatik istifleyici — zorunlu veya isteğe bağlı
Elektrik standardı — voltaj, frekans ve PLC markası (Siemens, Delta, Mitsubishi)
Yerel güvenlik yönetmelikleri — CE, OSHA veya ulusal standart

Believe Industry, özel rulo tasarımını kendi bünyesinde gerçekleştirir. Profil çizimini ve malzeme özelliklerini gönderin; mühendislik ekibi buna göre şekillendirme tezgahlarını, dişli kutusunu ve hidrolik sistemi boyutlandırır.

Üretim Çıktısı Hesaplayıcısı

Satın almadan önce günlük üretimi tahmin etmek için bu referansı kullanın.

Hat Hızı	İşletme Verimliliği	Panel Uzunluğu	Saat Başına Panel Sayısı	8 saatlik vardiya başına panel sayısı
40 m/dak	80%	2 m	960 adet	7.680 adet
50 m/dak	80%	2 m	1.200 adet	9.600 adet
60 m/dak	80%	2 m	1.440 adet	11.520 adet
60 m/dak	80%	3 m	960 adet	7.680 adet
60 m/dak	80%	6 metre	480 adet	3.840 adet

80%'nin verimliliği, bobin değişimini, vardiya molalarını ve ara sıra yapılan uzunluk ayarlamalarını hesaba katar.

Sıkça Sorulan Sorular

Yüksek hızlı çatı paneli rulo şekillendirme makinesi nedir?

Yüksek hızlı çatı paneli rulo şekillendirme makinesi, metal çatı panellerini dakikada 40-60 metre hızla üreten soğuk rulo şekillendirme hattıdır. Sürekli hareketi yüksek üretim hızlarında, her kesim için durmadan sağlamak üzere dişli kutusu (zincir tahriki değil) ve uçan hidrolik kesici kullanır. Believe Industry'nin standart yüksek hızlı hatları dakikada 60 metre hıza kadar derecelendirilmiştir.

Yüksek hızlı çatı paneli şekillendirme makinesi ne kadar hızlıdır?

Believe Industry'nin yüksek hızlı çatı paneli rulo şekillendirme makinesi dakikada 60 metreye kadar hızla çalışıyor. Bu, zincir tahrikli standart makinelerin 15-25 m/dak hızına kıyasla oldukça yüksek bir rakam. 60 m/dak hızda, 2 metrelik panel ayarına sahip bir hat, verimlilik kayıpları hesaba katılmadan önce saatte yaklaşık 1.440 panel üretiyor.

Çatı paneli üretim makinesinde uçan kesim ile durdurma kesimi arasındaki fark nedir?

Durdurmalı kesim makinesi, kesimden önce malzeme şeridini durdurur ve ardından yeniden başlatır. Bu, hızı yaklaşık 20 m/dak ile sınırlandırır ve kesim ucuna yakın panelde dalgalanmaya neden olabilecek mikro yavaşlama bölgesi oluşturur. Uçan hidrolik kesim makinesi, hareket halindeki şeritle birlikte tam hat hızında ilerler, hareket halindeyken kesim yapar ve başlangıç pozisyonuna geri döner; şerit asla yavaşlamaz. Uçan kesim, 30 m/dak'nın üzerindeki tüm makineler için gereklidir.

Yüksek hızlı bir makine, renk kaplamalı (PPGI) çeliği çizmeden işleyebilir mi?

Evet. Şekillendirme silindirleri cilalanır ve isteğe bağlı olarak sert krom ile kaplanır. Çıkış bölümünde PVC ara parçalar veya kaplamalı temas yüzeyleri kullanılır. Kritik alan istifleyicidir — Believe Industry, renkli kaplamalı malzemeler için yüksek hızlı hatlarda standart olarak keçe kaplı istifleme kolları ve aşındırıcı olmayan konveyör bantları kullanmaktadır.

Yüksek hızlı tavan paneli rulo şekillendirme makinesinde hangi profiller işlenebilir?

Herhangi bir trapezoidal veya sinüzoidal (oluklu) çatı profili, oluklu 686/762, IBR, T18/T25/T35 trapezoidal, Klip-Lok ve Widespan dahil olmak üzere yüksek hızlı üretim için yapılandırılabilir. Dik dikişli profiller de mümkündür, ancak dikiş oluşturma geometrisi nedeniyle genellikle 40 m/dak ile sınırlıdır.

20 tonluk bir bobin çözme makinesinde bir bobini değiştirmek ne kadar sürer?

Hat üzerinde bobin taşıma arabası bulunması durumunda, eğitimli iki kişilik bir ekip bobin değişimini 8-12 dakika içinde tamamlayabilir. Bobin taşıma arabası olmadan, aynı değişim vinç yardımıyla 20-30 dakika sürer. 20 tonluk bobinlerle 60 m/dak hızda çalışan bir hatta, metre başına profil ağırlığına bağlı olarak bobin değişimi yaklaşık her 40-60 dakikada bir gerçekleşir.

Yüksek hızlı şanzıman hattı ne tür bakım gerektirir?

Şanzıman yağı, 2.000 çalışma saatinde veya yılda bir kez, hangisi önce gelirse, değiştirilmelidir. Hidrolik yağ ve filtre her 1.000 saatte bir değiştirilmelidir. Şekillendirme silindirleri 3-6 ayda bir aşınma açısından kontrol edilmelidir. Uçan kesici bıçak, 50.000 kesimden sonra kontrol edilmeli ve çapak yüksekliği 0,3 mm'yi aştığında değiştirilmelidir. Zincir tahrikli makinelere kıyasla, şanzımanlı hatların rutin bakım gereksinimleri önemli ölçüde daha düşüktür.

Believe Industry yüksek hızlı hatlar için hangi elektrik standardını kullanıyor?

Believe Industry, her makineyi müşterinin yerel standardına göre yapılandırır. Yaygın özellikler: 380V/50Hz/3 faz (Asya, Orta Doğu, Afrika'nın çoğu), 400V/50Hz/3 faz (Avrupa), 220V/60Hz (Kuzey Amerika), 440V/60Hz (bazı ABD endüstriyel tesisleri). PLC marka seçenekleri arasında Siemens, Delta, Mitsubishi ve Schneider bulunmaktadır. Sipariş aşamasında gereksinimlerinizi belirtin.

Yüksek Hızlı Çatı Paneli Rulo Şekillendirme Makinesi İçin Neden Sektöre Güvenmelisiniz?

Believe Industry Company, 15 yılı aşkın süredir rulo şekillendirme ekipmanları tasarlamakta ve üretmektedir. Mühendislik ekibi, Güneydoğu Asya'daki üç vardiyalı çalışan çatı kaplama fabrikalarından, CE uyumlu hatlara ihtiyaç duyan Avustralyalı çelik bina tedarikçilerine kadar 10'dan fazla ülkedeki müşteriler için yüksek hızlı dişli kutulu çatı paneli hatları kurmuştur.

Her yüksek hızlı hat, sevkiyat öncesinde fabrikada tam hızda bir testten geçirilir. Test raporları, video dokümantasyonu ve operatör eğitim materyalleri her makineyle birlikte gönderilir.
