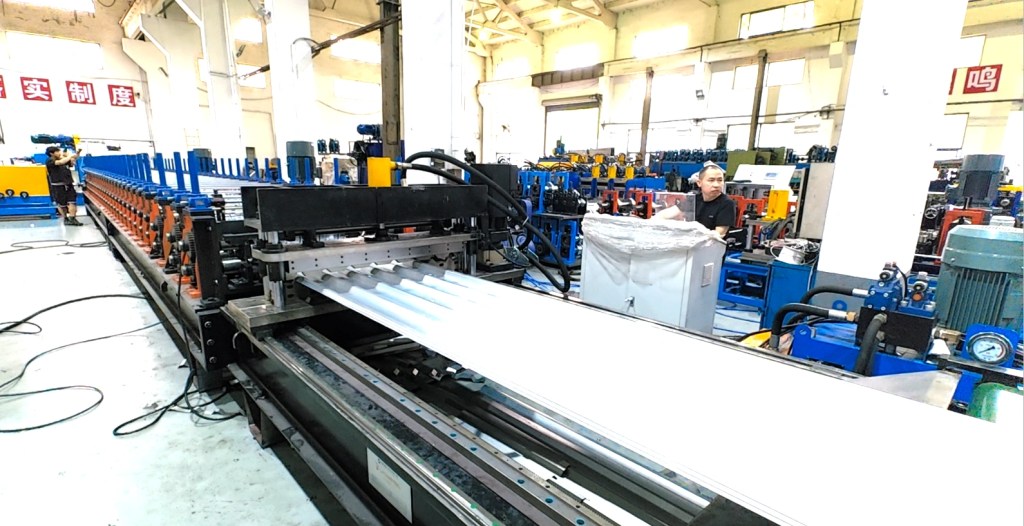

UM máquina de perfilagem de alta velocidade para painéis de telhado A linha de produção atinge velocidades de até 60 m/min — aproximadamente três a quatro vezes mais rápida que uma linha de telhados padrão. Essa velocidade é crucial quando um empreiteiro de telhados precisa de 5.000 metros lineares por turno, ou quando uma fábrica de estruturas metálicas produz três tamanhos de perfil em sequência.
A Believe Industry Company fornece máquinas de perfilagem de alta velocidade para painéis de telhado a clientes em mais de 10 países. Este guia aborda os componentes da máquina, como comparar especificações, os erros comuns dos compradores e as perguntas mais frequentes.
Uma máquina de perfilagem de alta velocidade para painéis de telhado é uma linha contínua de curvatura a frio que transforma bobinas de metal planas em perfis de painéis de telhado acabados a velocidades superiores a 30 m/min — com os modelos mais rápidos atingindo 60 m/min.
A vantagem em termos de velocidade resulta de três escolhas de engenharia: uma transmissão de caixa de engrenagens de alto torque, uma unidade de corte hidráulica em movimento (que corta sem interromper a tira) e um sistema de empilhamento automático que lida com os painéis sem comprometer a produção.
As máquinas padrão para chapas de papelão ondulado ou IBR operam a velocidades de 15 a 25 m/min. Uma linha de alta velocidade, a 60 m/min, dobra ou triplica a produção diária no mesmo espaço.
Todas as máquinas de perfilagem de alta velocidade para painéis de telhado da Believe Industry utilizam o mesmo layout de quatro unidades.
O desenrolador segura a bobina de aço e a alimenta na seção de conformação com uma tensão controlada. Para linhas de alta velocidade, a capacidade padrão é 10 a 20 toneladas.
Um carro para bobinas está incluído. Ele levanta a bobina do chão e a carrega no mandril do desenrolador sem a necessidade de guindaste — algo crucial quando as trocas de bobina ocorrem a cada 20 a 30 minutos em uma linha de produção rápida.
A expansão hidráulica trava a bobina no lugar. Um sistema de freio de fricção mantém a tensão constante à medida que a tira acelera até 60 m/min.
Este é o núcleo da máquina. A seção de conformação utiliza um transmissão de caixa de câmbio — não transmissão por corrente — especificamente porque as correntes esticam e perdem a sincronização acima de 25 m/min.
A caixa de engrenagens distribui o torque uniformemente por todos os suportes de conformação. Cada suporte utiliza rolos de aço-liga endurecido (normalmente GCr15 ou Cr12MoV) retificados com precisão para uma tolerância H7. Os suportes são montados em uma base de laminador de ferro fundido ou aço soldado.
O número de camadas de formação varia conforme o perfil. Um painel ondulado simples pode utilizar 16 camadas. Um perfil IBR com nervuras profundas ou um perfil de junta vertical pode utilizar de 22 a 28 camadas.
O que diferencia uma linha de alta velocidade de uma linha padrão é a lâmina de corte móvel. Em uma máquina padrão, a tira para, a lâmina corta e a tira reinicia. Esse ciclo de parada e partida limita a velocidade a cerca de 15 a 20 m/min.
Uma máquina de corte móvel acompanha a tira de material na velocidade da linha, corta o painel no comprimento desejado e retorna à posição inicial — tudo isso enquanto a seção de conformação continua funcionando. O resultado: Sem interrupção de velocidade, sem ondulação do painel nas extremidades cortadas..
O sistema hidráulico que aciona a lâmina de corte é projetado para ciclos de trabalho elevados — tipicamente com pressão de trabalho de 10 a 15 MPa e circuito de refrigeração independente. O material da lâmina é aço ferramenta Cr12MoV ou D2.
Precisão do comprimento de corte em um sistema hidráulico em movimento: ±1 mm a 60 m/min.
A uma velocidade de 60 m/min, um painel acabado de 2 metros sai a cada dois segundos. Sem um empilhador automático, dois trabalhadores não conseguem lidar com essa velocidade. O empilhador automático utiliza uma esteira transportadora e braços de empilhamento pneumáticos ou servoacionados para contar, sobrepor e agrupar os painéis em pilhas de quantidade predefinida.
A maioria dos compradores especifica uma altura de empilhamento de até 800 mm com alarme de contagem automática. O empilhador adiciona aproximadamente 10 a 16 metros ao comprimento total da linha.
| Recurso | Máquina padrão para painéis de telhado | Perfiladeira de alta velocidade para painéis de telhado |
|---|---|---|
| Velocidade de formação | 15–25 m/min | 40–60 m/min |
| Sistema de acionamento | Transmissão por corrente | Transmissão da caixa de câmbio |
| Método de corte | Parada de corte (hidráulica ou pneumática) | corte hidráulico voador |
| Precisão do comprimento de corte | ±2–3 mm | ±1 mm |
| Capacidade do desenrolador | 3–8 toneladas | 10–20 toneladas |
| Empilhador automático | Opcional | Padrão |
| Produção por turno (8 horas, painéis de 2m) | Aproximadamente 3.000 a 5.000 peças | ~8.000–14.000 peças |
| Espaço no piso | 15–20 m | 25–35 m |
| Espessura adequada do material | 0,3–0,8 mm | 0,3–0,8 mm |
| Faixa de preço (USD) | 55,000 | 140,000 |
Uma máquina padrão é adequada para encomendas de comprimentos personalizados ou pequenos lotes. Uma linha de alta velocidade torna-se vantajosa quando o volume diário ultrapassa 8.000 metros lineares.
Uma linha de caixas de engrenagens de alta velocidade não é específica para um determinado perfil. A Believe Industry fabrica variantes de alta velocidade para todos os principais perfis de telhado:
O máquina de perfilagem de rolos de dupla camada Também pode ser construída em configuração de alta velocidade — dois conjuntos de ferramentas de perfil em uma única máquina, com acionamento por caixa de engrenagens em ambos os decks.
| Parâmetro | Especificação |
|---|---|
| Material | Aço galvanizado (GI), Galvalume (GL), aço revestido com cor (PPGI) |
| Limite de escoamento | Até 550 MPa |
| Grossura | 0,3–0,8 mm (padrão); 0,3–1,2 mm (opção reforçada) |
| Largura da bobina | 600–1.250 mm, dependendo do perfil. |
| Peso da bobina | Até 20 toneladas por bobina |
| Largura final do painel | 600–1.000 mm (cobertura líquida, dependente do perfil) |
Essa é a pergunta que os compradores mais fazem. Aqui está uma comparação honesta.
| Tipo de acionamento | Velocidade máxima | Precisão | Manutenção | Custo | Ideal para |
|---|---|---|---|---|---|
| Transmissão por corrente | 20–25 m/min | ±2–3 mm | Alongamento da corrente, lubrificação a cada 500 horas. | Mais baixo | Linhas de baixo volume e baixo custo |
| Caixa de engrenagens (engrenagem helicoidal) | 40–60 m/min | ±1–1,5 mm | Troca de óleo a cada 2.000 horas. | Médio-alto | Alto volume, perfil consistente |
| Servomotor (eixo individual) | 15–30 m/min | ±0,5 mm | Baixa eficiência mecânica, alta eficiência elétrica | Mais alto | Mudanças frequentes de perfil, P&D |
Para a produção em massa de painéis de telhado — com o mesmo perfil em cada turno — a caixa de engrenagens é a melhor opção. Os servomotores aumentam o custo sem aumentar a velocidade. A transmissão por corrente não consegue acompanhar o ritmo.
Antes de solicitar um orçamento, confirme estes parâmetros:
A Believe Industry desenvolve internamente projetos personalizados de cilindros de conformação. Basta enviar o desenho do perfil e as especificações do material — a equipe de engenharia dimensiona os suportes de conformação, a caixa de engrenagens e o sistema hidráulico de acordo com as necessidades.
Utilize esta referência para estimar a produção diária antes de comprar.
| Velocidade da linha | Eficiência Operacional | Comprimento do painel | Painéis por hora | Painéis por turno de 8 horas |
|---|---|---|---|---|
| 40 m/min | 80% | 2 m | 960 peças | 7.680 peças |
| 50 m/min | 80% | 2 m | 1.200 unidades | 9.600 peças |
| 60 m/min | 80% | 2 m | 1.440 peças | 11.520 peças |
| 60 m/min | 80% | 3 m | 960 peças | 7.680 peças |
| 60 m/min | 80% | 6 m | 480 peças | 3.840 peças |
A eficiência do modelo 80% leva em consideração a troca da bobina, as pausas para mudança de marcha e o ajuste ocasional do comprimento.
Uma máquina de perfilagem de alta velocidade para painéis de telhado é uma linha de perfilagem a frio que produz painéis metálicos para telhados a velocidades de 40 a 60 m/min. Ela utiliza uma transmissão por caixa de engrenagens (e não por corrente) e uma lâmina de corte hidráulica para manter o movimento contínuo em altas taxas de produção, sem interrupções para cada corte. As linhas de alta velocidade padrão da indústria são classificadas para 60 m/min.
Uma perfiladeira de alta velocidade para painéis de telhado da Believe Industry opera a até 60 metros por minuto. Isso se compara aos 15-25 m/min das máquinas padrão com acionamento por corrente. A 60 m/min, uma linha com configuração para painéis de 2 metros produz aproximadamente 1.440 painéis por hora, antes de considerar as perdas por eficiência.
Uma máquina de corte com parada interrompe a tira de material antes do corte e, em seguida, reinicia o movimento. Isso limita a velocidade a aproximadamente 20 m/min e cria uma zona de microdesaceleração que pode causar ondulações no painel próximo à extremidade do corte. Uma máquina de corte hidráulico em movimento acompanha a tira em movimento na velocidade máxima da linha, corta enquanto se move e retorna à posição inicial — a tira nunca desacelera. O corte em movimento é necessário para qualquer máquina acima de 30 m/min.
Sim. Os rolos de conformação são polidos e, opcionalmente, revestidos com cromo duro. Espaçadores de PVC ou superfícies de contato revestidas são usados na seção de saída. A área crítica é o empilhador — a Believe Industry utiliza braços de empilhamento revestidos com feltro e correias transportadoras não abrasivas como padrão em linhas de alta velocidade para material com revestimento colorido.
Qualquer perfil de cobertura trapezoidal ou sinusoidal (ondulado) pode ser configurado para produção em alta velocidade, incluindo os perfis ondulados 686/762, IBR, trapezoidal T18/T25/T35, Klip-Lok e Widespan. Perfis de junta vertical são viáveis, mas normalmente limitados a 40 m/min devido à geometria de formação da junta.
Com um vagão para bobinas na linha, uma equipe treinada de duas pessoas pode realizar a troca de bobinas em 8 a 12 minutos. Sem o vagão, a mesma troca leva de 20 a 30 minutos com o auxílio de um guindaste. Em uma linha de 60 m/min com bobinas de 20 toneladas, a troca de bobinas ocorre aproximadamente a cada 40 a 60 minutos, dependendo do peso do perfil por metro.
O óleo da caixa de engrenagens deve ser trocado a cada 2.000 horas de operação ou anualmente, o que ocorrer primeiro. O óleo hidráulico e o filtro devem ser substituídos a cada 1.000 horas. Os rolos de conformação devem ser inspecionados quanto ao desgaste a cada 3 a 6 meses. A lâmina de corte móvel requer inspeção após 50.000 cortes e substituição quando a altura da rebarba exceder 0,3 mm. Comparadas às máquinas com transmissão por corrente, as linhas de engrenagens têm requisitos de manutenção de rotina significativamente menores.
A Believe Industry configura cada máquina de acordo com o padrão local do cliente. Especificações comuns: 380V/50Hz/trifásico (maior parte da Ásia, Oriente Médio e África), 400V/50Hz/trifásico (Europa), 220V/60Hz (América do Norte), 440V/60Hz (algumas instalações industriais nos EUA). As opções de marcas de PLC incluem Siemens, Delta, Mitsubishi e Schneider. Especifique sua necessidade no momento do pedido.
A Believe Industry Company projeta e fabrica equipamentos de perfilagem há mais de 15 anos. A equipe de engenharia construiu linhas de produção de painéis de cobertura de alta velocidade com caixas de engrenagens para clientes em mais de 10 países — desde fábricas de telhas no Sudeste Asiático com operações em três turnos até fornecedores australianos de estruturas metálicas que exigem linhas em conformidade com a norma CE.
Cada linha de produção de alta velocidade passa por um teste de funcionamento em velocidade máxima na fábrica antes do envio. Relatórios de teste, documentação em vídeo e materiais de treinamento para operadores acompanham cada máquina.
