تشكيل لفة البورلين C

آلة تشكيل لفائف البورلين C مصممة لإنتاج البورلين C حسب المتطلبات. يتراوح حجم شبكة البورلين بين 80 و350 مم، وحجم الحافة بين 40 و60 مم، وسمكها بين 1.0 و3.5 مم.

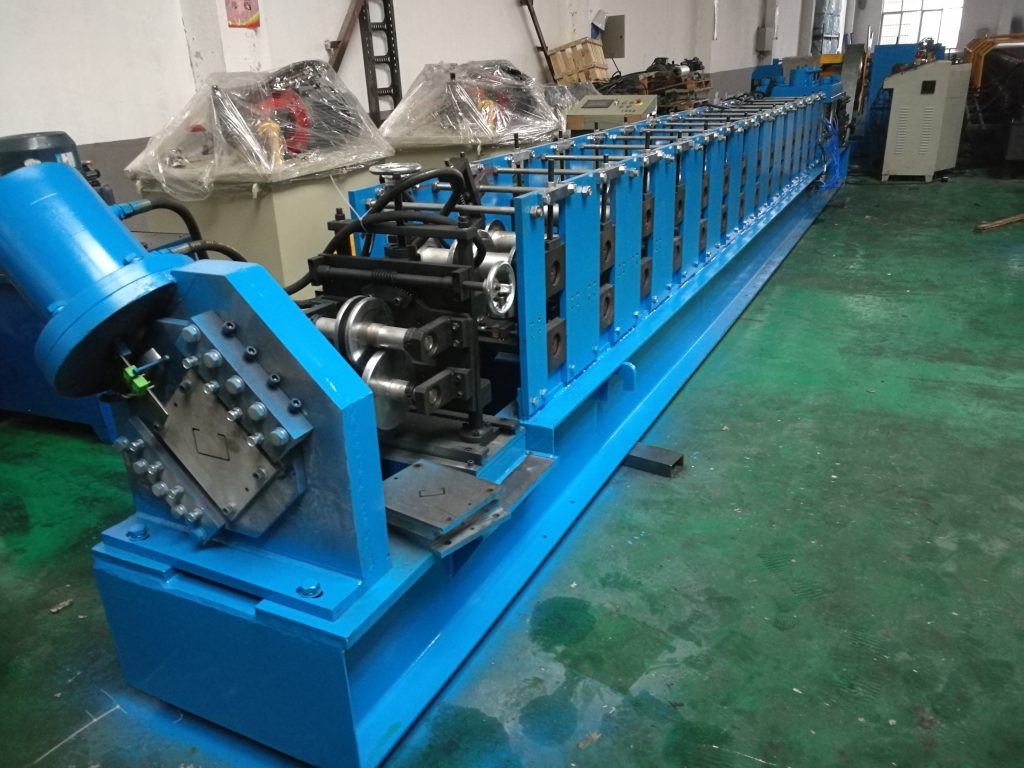

تشكيل لفة البورلين C

مواصفات البورلين C

الجسر C
  1. المواد: CR، HR، الفولاذ المجلفن
  2. قوة الخضوع: 235-400 ميجا باسكال
  3. يمكن تخصيص تصميمات الثقوب

مكونات آلة تشكيل الأسطوانة C Purlin

  1. يدوي فك اللفافة
    5 Ton فك لفافة يدوي5 Ton فك لفافة يدوي
  2. مطحنة آلة تشكيل اللفة
  3. نظام التثقيب والقطع الهيدروليكي
  4. طاولة التجميع
  5. نظام التحكم PLC
  6. وحدة هيدروليكية

تدفق الدردشة من آلة Purlin

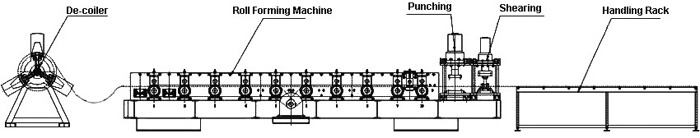

تخطيط لفافة البورلين

المعايير الفنية لآلة تشكيل لفائف البورلين C

وحدة فك اللف

  1. النوع: فك ميكانيكي، فك سلبي، فقدان وشد يدوي
  2. سعة التحميل: 5000 كجم
  3. قطر الملف: 400-600 مم
  4. القطر الخارجي للملف: 1600 مم، الحد الأقصى

مطحنة آلة تشكيل اللفة

  1. جهاز التغذية والتسوية: يُستخدم لتسوية المادة بشكل مسطح قبل إدخالها إلى آلة تشكيل اللفة
  2. نوع المحرك الرئيسي: محرك غير متزامن ثلاثي الطور
  3. قوة المحرك الرئيسي: 18.5 كيلو واط
  4. سرعة تشكيل اللفة: 0-20 م/دقيقة
  5. محطات الأسطوانة: 16 محطة
  6. مادة البكرات: CR12 Mov، معالجة مطفأة، HRC 58-62 درجة.
  7. العمود: يتم تشغيل عمود الأسطوانات بواسطة آلة الطحن مرتين لضمان دقة الأعمدة.
  8. قطر العمود: 75 مم
  9. مادة العمود: 40 CR
  10. الأحجام المتغيرة: يدوي، نصف آلي، آلي

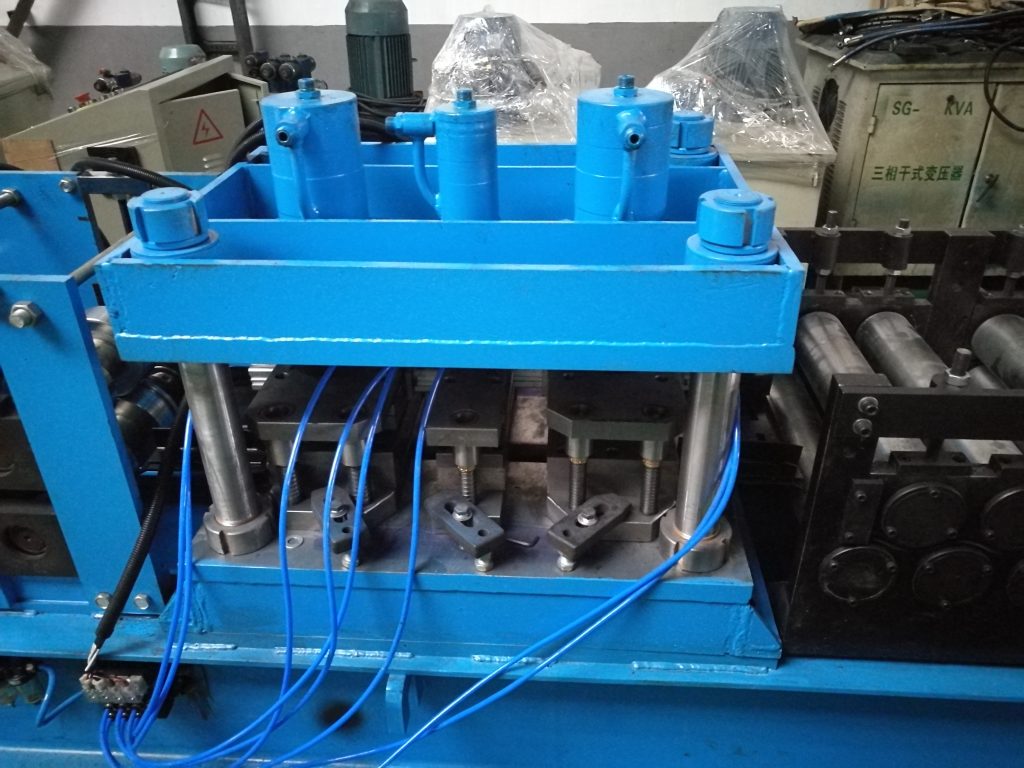

اللكم والقطع الهيدروليكي

  1. نوع اللكم: اللكم الهيدروليكي.
  2. مادة قالب اللكم: CR12
  3. نوع القطع: قطع هيدروليكي، تصميم متعدد الوظائف
  4. مادة قالب القطع: CR12
  5. الطاقة الهيدروليكية: 7.5 كيلو واط
  6. الضغط الهيدروليكي: 16 ميجا باسكال

لوحة التحكم PLC

  1. التحكم في الكمية والطول وموضع الثقوب تلقائيًا.
  2. سيتم إيقاف الماكينة أثناء اللكم والقطع
  3. الجهد: 380 فولت، 50 هرتز، 3 مراحل
  4. ماركة PLC: Siemens أو Panasonic
  5. صمام الملف اللولبي: بكين هادي
  6.  الشركة المصنعة لشاشة اللمس: MCGS أو Siemens
  7. المشفر: أومرون
  8.  محول التردد: ياسكاوا اليابان

Believe Industry Company لدينا مجموعة كاملة من آلات تشكيل اللفائف للأعمدة الخشبية. لدينا تصاميم متنوعة. والآن، يفضل المزيد من العملاء شراء آلة تشكيل البورلين C و Z التي يمكنها إنتاج أعمدة زخرفية على شكل حرف C وZ. تواصل معنا لمزيد من المعلومات.

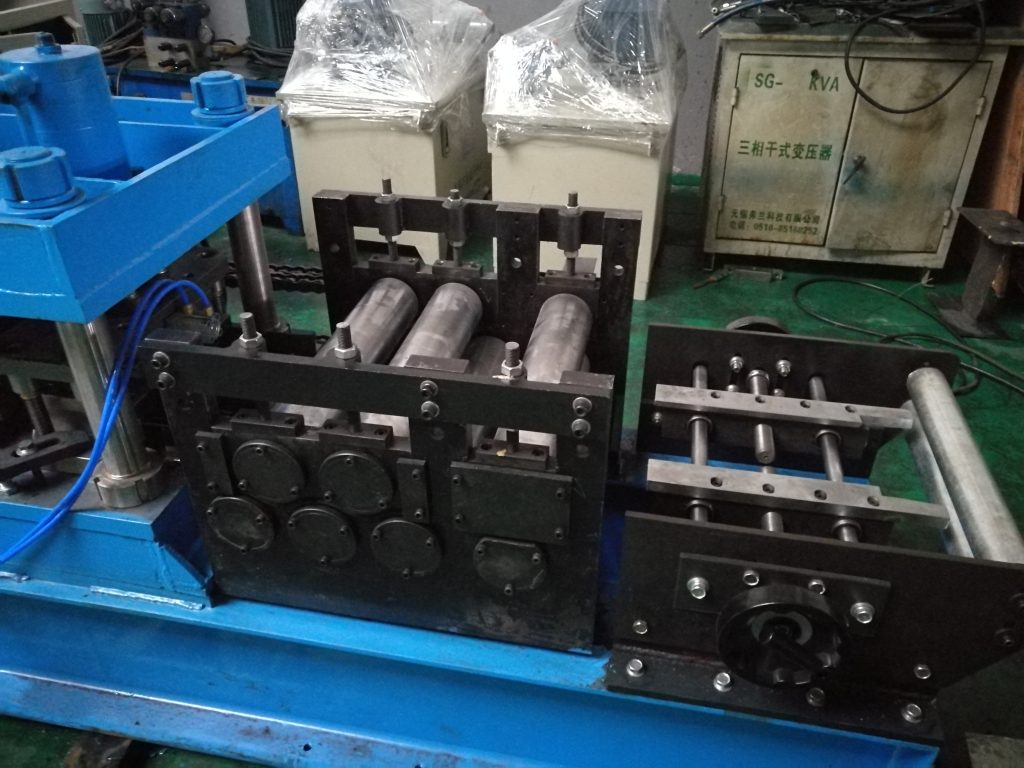

آلة تسوية وتغذية البورلين
تشكيل لفة البورلين

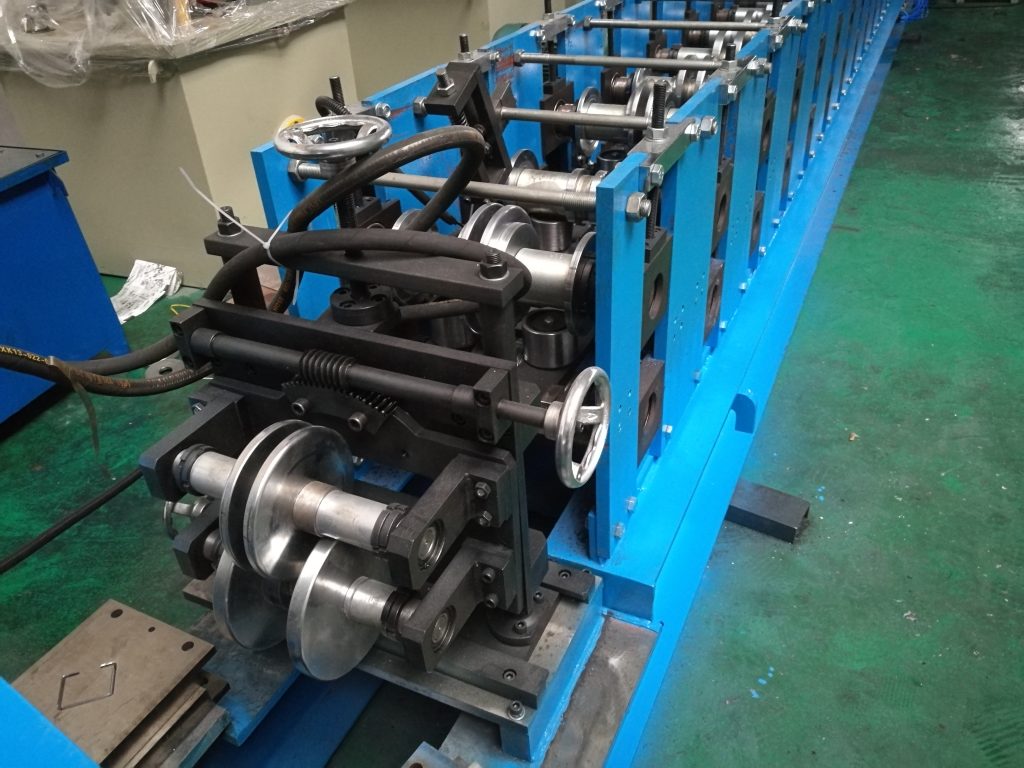

آلة تشكيل لفة البورلين C
تشكيل لفة البورلين
