C-образный формовщик прогонов

Профилегибочная машина для производства C-образных прогонов предназначена для производства C-образных прогонов в соответствии с требованиями заказчика. Размер стенки прогона составляет от 80 до 350 мм, размер полки — от 40 до 60 мм, а толщина — от 1,0 до 3,5 мм.

C-образный формовщик прогонов

Технические характеристики C-прогона

Пурлин C
  1. Материал: CR, HR, оцинкованная сталь
  2. Предел текучести: 235-400 МПа
  3. Конструкции отверстий могут быть изменены по индивидуальному заказу.

Компоненты профилегибочной машины для производства C-образных прогонов

  1. Ручной Разматыватель
    5 Ton Manual Uncoiler5 Ton Manual Uncoiler
  2. Профилегибочная машина Mill
  3. Гидравлическая система пробивки и резки
  4. Приемный стол
  5. Система управления ПЛК
  6. Гидравлическая станция

Потоковая цепочка Purlin Machine

схема формовщика рулонных прогонов с прогонами

Технические параметры профилегибочной машины C-образной формы

Размотчик рулона

  1. Тип: Механический разматыватель, Пассивная размотка, ручное разматывание и натяжение
  2. Грузоподъемность: 5000 кг
  3. Внутренний диаметр рулона: 400-600 мм
  4. Внешний диаметр рулона: 1600 мм, макс.

Профилегибочная машина Mill

  1. Устройство подачи и выравнивания: предназначено для выравнивания материала перед подачей в профилегибочную машину.
  2. Тип основного двигателя: 3-фазный асинхронный двигатель
  3. Мощность главного двигателя: 18,5 кВт
  4. Скорость профилирования: 0-20 м/мин
  5. Роликовые станции: 16 станций
  6. Материал роликов: CR12 Mov, закаленная обработка, твердость HRC 58-62 градуса.
  7. Вал: Валы роликов обработаны на шлифовальном станке 2 раза для обеспечения точности прогонов.
  8. Диаметр вала: 75 мм
  9. Материал вала: 40 CR
  10. Изменение размеров: ручное, полуавтоматическое, автоматическое

Гидравлическая штамповка и резка

  1. Тип штамповки: гидравлическая штамповка.
  2. Материал штамповочной формы: CR12
  3. Тип резки: гидравлическая резка, многофункциональная конструкция
  4. Материал пресс-формы: CR12
  5. Гидравлическая мощность: 7,5 кВт
  6. Гидравлическое давление: 16 МПа

Панель управления ПЛК

  1. Автоматически контролируйте количество, длину и положение отверстий.
  2. Машина будет остановлена во время пробивки и резки.
  3. Напряжение: 380 В, 50 Гц, 3 фазы
  4. Марка ПЛК: Siemens или Panasonic
  5. Электромагнитный клапан: Beijing hade
  6.  Производитель сенсорного экрана: MCGS или Siemens
  7. Энкодер: Omron
  8.  преобразователь частоты: Япония Yaskawa

Believe Industry Company У нас есть полный ассортимент профилегибочных машин для производства C-образных прогонов. У нас есть несколько конструкций. И теперь всё больше клиентов предпочитают покупать Профилегибочная машина для производства C- и Z-образных прогонов Мы можем производить как C-, так и Z-образные прогоны. Свяжитесь с нами для получения дополнительной информации.

выравнивание и подача прогонов с помощью машины

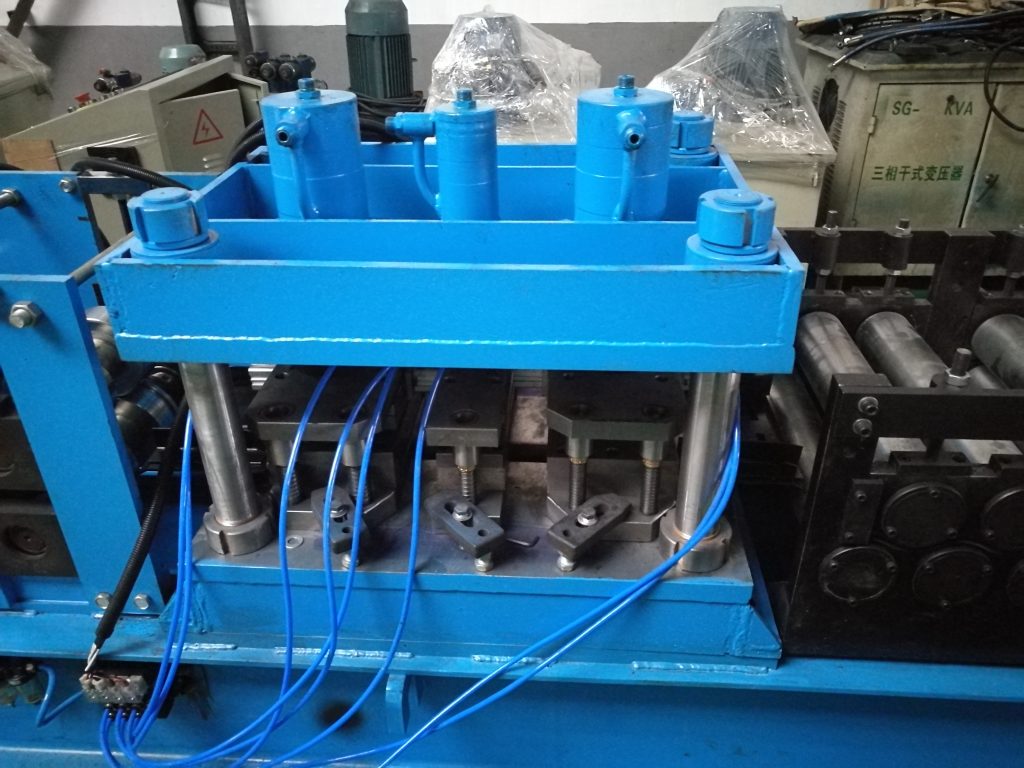

штамповка роликовых профилей с прогонами

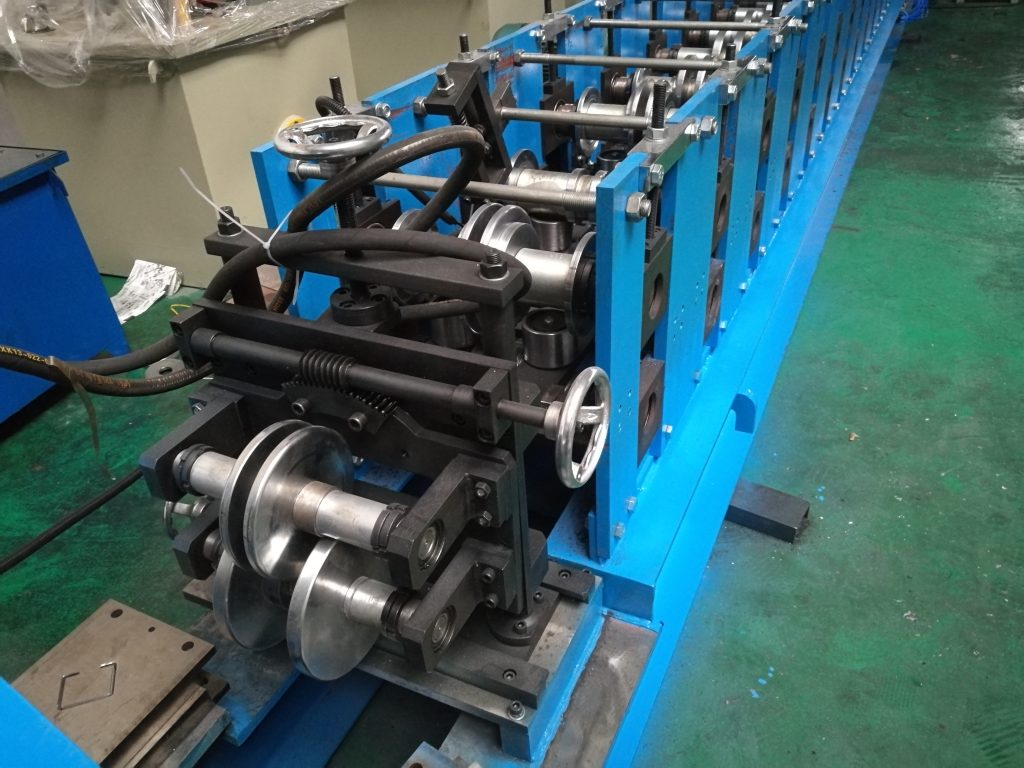

выравнивание профилегибочной машины с прогоном
формовщик прогонов c
