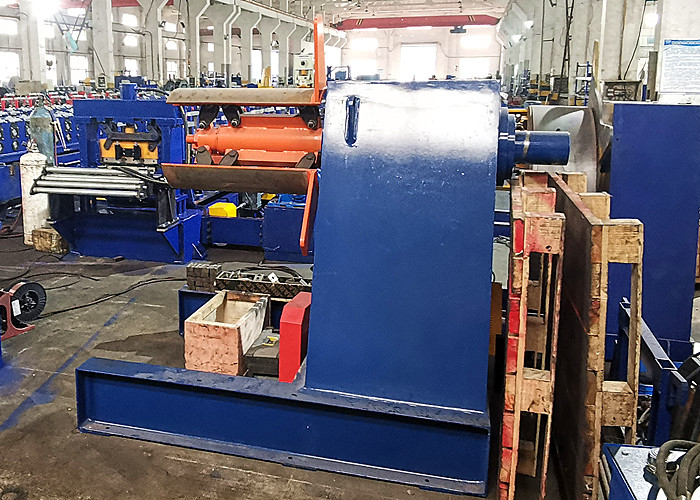

Un gran desenrollador hidráulico que sostiene una enorme bobina de acero galvanizado, ubicado en un espacioso taller industrial.

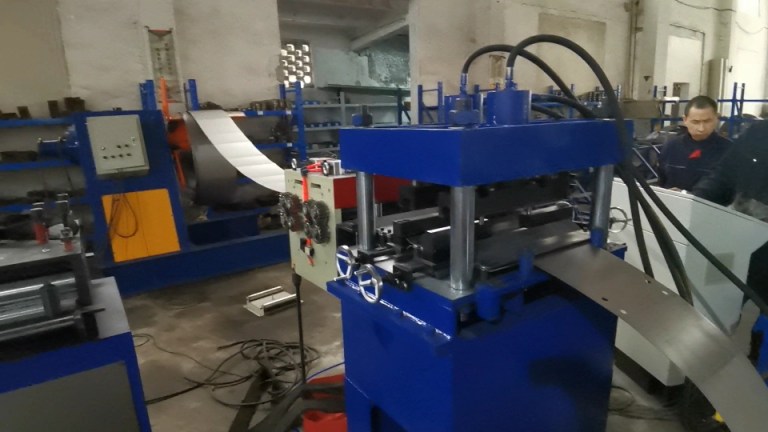

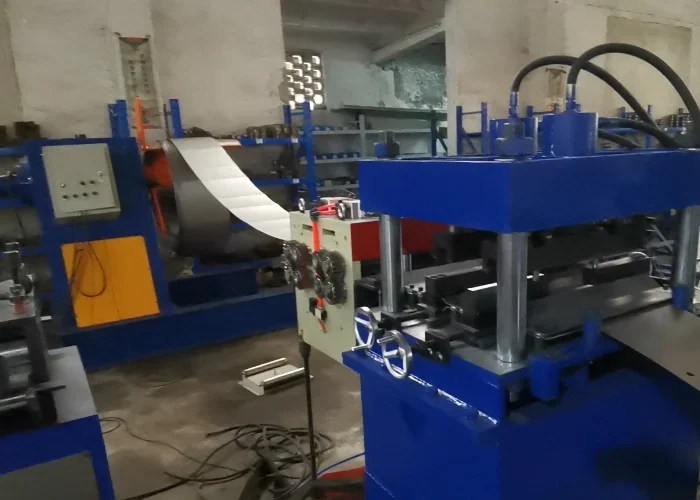

Imagen de una instalación industrial que muestra un desenrollador hidráulico con una gran bobina de acero, conectado a un mecanismo alimentador servo amarillo, preparando el acero para su posterior procesamiento.

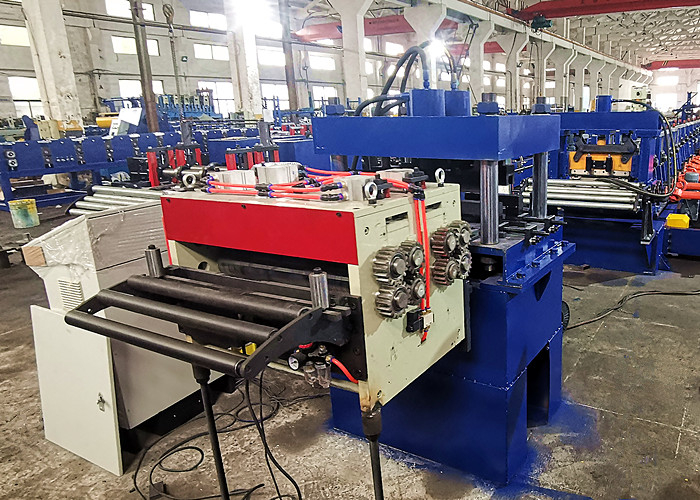

Un alimentador servo guía una lámina plana de acero hacia una gran punzonadora industrial azul con múltiples cilindros hidráulicos, ubicada dentro de una fábrica.

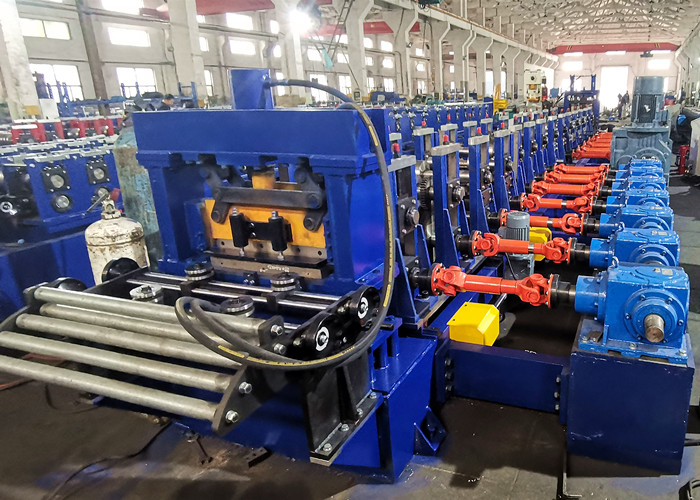

Una larga máquina industrial azul de perfilado de rodillos con numerosos juegos de rodillos, que alimenta una lámina plana de metal a su secuencia de matrices de conformado.

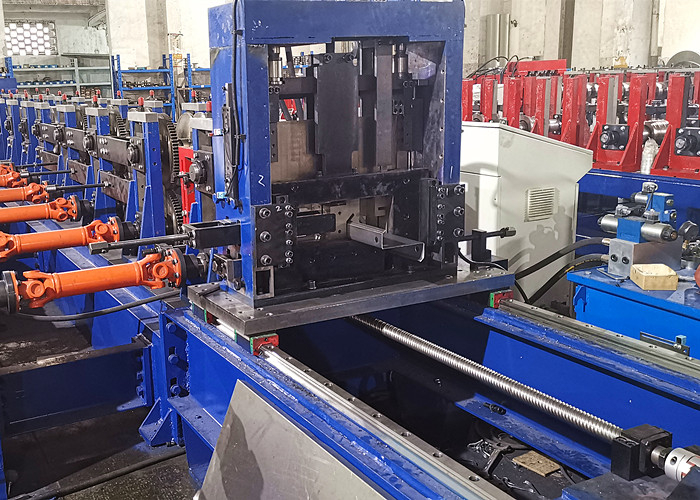

Primer plano de un dispositivo de corte volante multifuncional integrado en una máquina perfiladora, donde se observa metal moldeado pasando a través de él, listo para cortes de precisión.
Vista completa de una máquina perfiladora de correas C/Z azul y amarilla, que se extiende a lo largo de un suelo de fábrica limpio con una gran bobina de acero en la entrada y múltiples estaciones de perfilado.
Un gran desenrollador hidráulico que sostiene una enorme bobina de acero galvanizado, ubicado en un espacioso taller industrial.
Imagen de una instalación industrial que muestra un desenrollador hidráulico con una gran bobina de acero, conectado a un mecanismo alimentador servo amarillo, preparando el acero para su posterior procesamiento.
Un alimentador servo guía una lámina plana de acero hacia una gran punzonadora industrial azul con múltiples cilindros hidráulicos, ubicada dentro de una fábrica.
Una larga máquina industrial azul de perfilado de rodillos con numerosos juegos de rodillos, que alimenta una lámina plana de metal a su secuencia de matrices de conformado.
Primer plano de un dispositivo de corte volante multifuncional integrado en una máquina perfiladora, donde se observa metal moldeado pasando a través de él, listo para cortes de precisión.

Formadora de rollos de correas C/Z

La formadora de perfiles AC/Z es una máquina industrial especializada diseñado para dar forma continua a bobinas planas de acero en Perfiles en forma de C y en forma de Z (correas), que se utilizan principalmente como soportes estructurales horizontales en los techos y paredes de edificios metálicos.

Formadora de rollos de correas C/Z

La nueva máquina perfiladora de correas C/Z de Believe Industry Company permite producir correas C 100-350 y Z 100-350 con un espesor de hasta 4,5 mm. El cambio manual de perfil C a Z o viceversa tarda aproximadamente 2 minutos. El sistema, controlado por PLC, ajusta automáticamente los diferentes tamaños de las correas C o Z de forma totalmente automática.

Disposición de la máquina

Formadora de rodillos para correas c/z

El proceso de producción es: desenrollado – alimentación y guiado – nivelación – laminado – enderezado – corte – recogida

Componentes de la máquina formadora de rodillos para correas C/Z

  1. Desenrollador de un solo brazo.
  2. Alimentación y guía
  3. Nivelador
  4. Máquina de Roll Forming
  5. Dispositivo perforador
  6. Enderezador
  7. Dispositivo de corte multifuncional
  8. Mesa de recolección
  9. Panel de control
  10. Estación hidráulica

Especificaciones de la máquina formadora de rodillos para correas C/Z

  1. Potencia total: 29,5 kW, 22 kW para la máquina perfiladora y 7,5 kW para la punzonadora y cortadora.
  2. Peso de la máquina: 15 toneladas
  3. Dimensiones de la línea: 18 m (L) * 2,5 m (A) * 1,5 m (H)
  4. Soportes de perfilado: 18 estaciones
  5. Material del rodillo: GCR15 o CR12
  6. Tipo de soporte: Pilar de caja de hierro

Detalles del material

  1. Material de la bobina: Laminado en caliente, laminado en frío, acero galvanizado.
  2. Grosor: de 1,5 a 3,5 mm, pudiendo llegar hasta 4,5 mm
  3. Ancho de la bobina: 100-600 mm, máximo 800 mm
  4. Resistencia del material: 235-345 MPa, puede llegar hasta 550 MPa

Especificaciones de producción

  1. Velocidad de línea: 12-15 m/min, sin incluir perforado ni corte. También disponemos de diseños de alta velocidad; contáctenos para más información.
  2. Sistema controlado: PLC e HMI
  3. Sistema de transmisión: Por cadena de serie. Caja de cambios opcional.
  4. Método de ajuste: Ajuste manual de la sección, ajuste automático de las dimensiones.

Ver más >> Máquina formadora de viguetas C Z.

Consulta

Believe Industry Company Disponemos de una gama completa de máquinas perfiladoras para correas, vigas, montantes y rieles. Además, suministramos equipos para el procesamiento de bobinas, máquinas de estampado y prensas de punzonado como equipos auxiliares.

Y todas las máquinas están personalizadas. Contáctanos Ahora, para obtener más información.

Peso 15000 kg
Dimensiones 12000 × 1600 × 1600 mm
