Desain Rol: Gambar Profil Baja

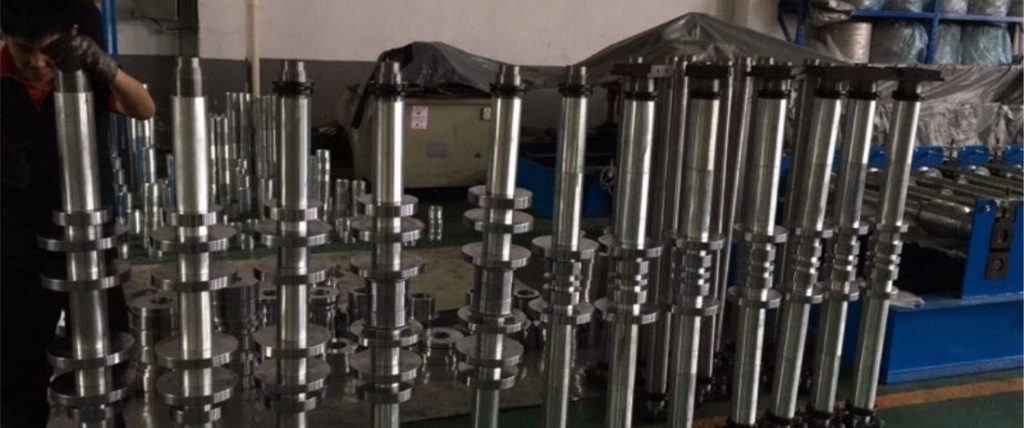

Desain Mesin Pembentuk Gulungan

Kompleksitas gambar profil

Gambar profil dari profil yang dibentuk dengan proses roll forming merupakan faktor terpenting dalam desain rol mesin roll forming.

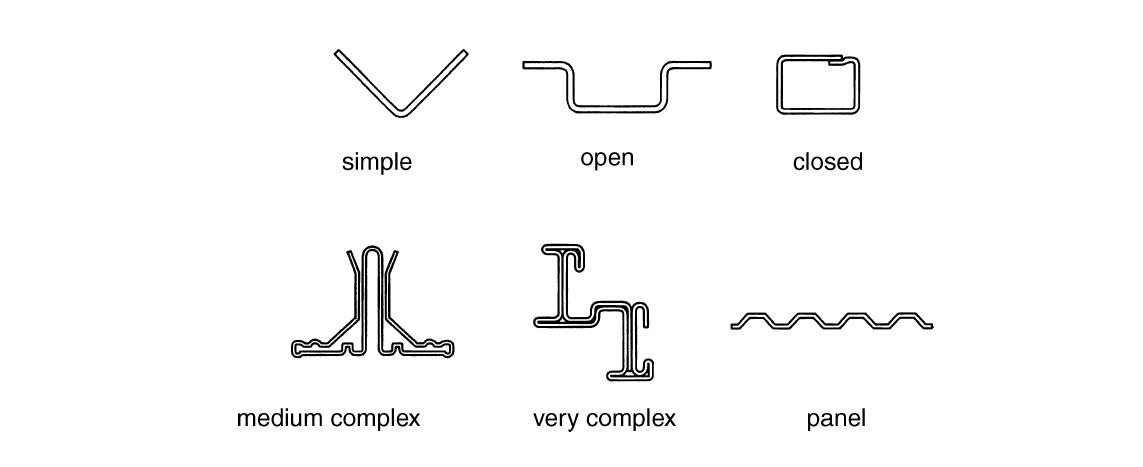

Variasi bentuknya tidak terbatas. Dan bentuk-bentuk tersebut dapat diklasifikasikan secara sewenang-wenang sebagai Sederhana, Terbuka, Tertutup, Kompleks Sedang, Sangat Kompleks, dan Panel.

Kedalaman Profil Mempengaruhi Desain Rol Mesin Pembentuk Gulungan

Kedalaman profil adalah ukuran vertikal maksimum dari penampang baja saat keluar dari stand terakhir. Kedalaman ini akan memengaruhi jumlah stand pembentuk gulungan. Dan pada akhirnya memengaruhi desain mesin pembentuk gulungan. Dengan penampang yang sama, semakin dalam penampangnya, semakin banyak stand pembentuk gulungan yang dibutuhkan untuk pembentukan gulungan.

Lebar Bagian Datar

Lebar bagian datar, bagian yang tidak dibentuk, biasanya tidak memengaruhi jumlah dudukan pembentuk gulungan. Namun, semakin lebar bagian datar (bagian yang tidak dibentuk) dan semakin tipis materialnya, semakin tinggi kemungkinan terjadinya gelombang. Terlepas dari seberapa baik desain gulungannya, gelombang tidak dapat dihilangkan sepenuhnya. Dalam desain rol mesin pembentuk gulungan, ada banyak cara untuk mengurangi atau menghilangkan gelombang di tepi atau di tengah.

Komponen yang lebar, datar, dan tidak berbentuk akan menimbulkan berbagai kesulitan selama proses pembentukan gulungan. Jika hanya satu sisi produk yang dibentuk gulungannya, dan bagian strip lainnya berupa bagian yang lebar dan datar, maka tekanan kecil pada bagian datar tersebut akan membuatnya lebih panjang. Elemen yang lebih panjang dapat menyebabkan kelengkungan, puntiran, atau gelombang pada tepinya.

Selama proses pembentukan gulungan pada panel lebar dan berlekuk, pembentukan terkadang dimulai dari rusuk tengah. Dalam kasus ini, selain modifikasi progresif sudut tekukan dari satu lintasan ke lintasan berikutnya, bagian datar yang relatif lebar di kedua sisi harus digeser ke samping dalam bidang yang sama, semakin dekat ke tengah. Menggeser lembaran datar tipis ke samping tanpa menimbulkan gelombang besar bukanlah tugas yang mudah.

Toleransi Penampang Mempengaruhi Desain Rol Mesin Pembentuk Rol

Pelanggan, perancang penampang, dan perancang mesin pembentuk rol harus menyepakati interpretasi dimensi dan toleransi yang ditentukan dalam gambar profil sebelum desain rol mesin pembentuk rol dimulai.

Toleransi produk juga akan memengaruhi desain rol. Semakin ketat toleransinya, semakin banyak penyangga yang dibutuhkan.

Toleransi Kelurusan dan Kerataan

Kelengkungan, busur, puntiran, busur silang, efek tulang ikan, gelombang pada tepi, atau gelombang di tengah dapat disebabkan oleh sifat pembentukan gulungan, serta ketidaksempurnaan pada material, peralatan, dan pengaturan. Peralatan sangat berpengaruh pada tegangan sisa, yang menciptakan penyimpangan dari kelurusan dan kerataan. Desain pembentukan gulungan yang baik menghilangkan atau meminimalkannya; desain yang buruk menciptakan atau memperbesar masalah ini.
