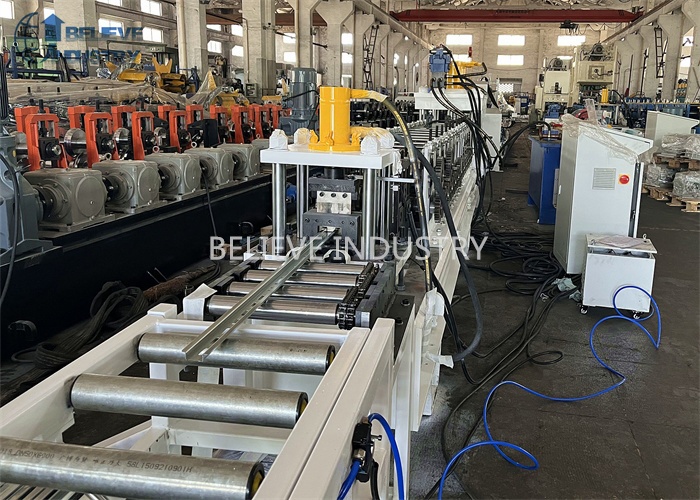

Mesin Pembentuk Rol Rel DIN

Mesin pembentuk rol rel DIN untuk memproduksi rel topi tinggi, rel penampang C, dan rel tipe G. Rel DIN banyak digunakan untuk memasang pemutus sirkuit dan peralatan listrik lainnya. Material utama yang dapat diaplikasikan adalah gulungan baja karbon canai dingin, gulungan baja galvanis, dan gulungan baja tahan karat dengan ketebalan 1,0-1,5 mm.

Komponen Utama Mesin Pembentuk Rel DIN

Mesin pembentuk rel DIN ini digunakan untuk memproduksi rel berbentuk topi, seluruh lini produksi terutama terdiri dari bagian-bagian berikut:

Mesin Pembuka Gulungan dan Perata 3 Ton
Pengumpan Servo dan Perangkat Pelubang
Unit Pembentukan Rol Utama
Alat Pelurus dan Pemotong Pelacak Servo
Kabinet Kontrol Listrik dan Stasiun Hidrolik
Penumpuk Otomatis

Alur Kerja dan Proses Kerja Mesin Pembentuk Rel DIN

Mesin Pembentuk Rol Rel DIN — Mesin Pembentuk Rel DIN 1

Alur Kerja: membuka gulungan –> meratakan –> melubangi –> memberi makan servo –> memandu –> membentuk gulungan –> memotong –> menumpuk

Parameter Teknis

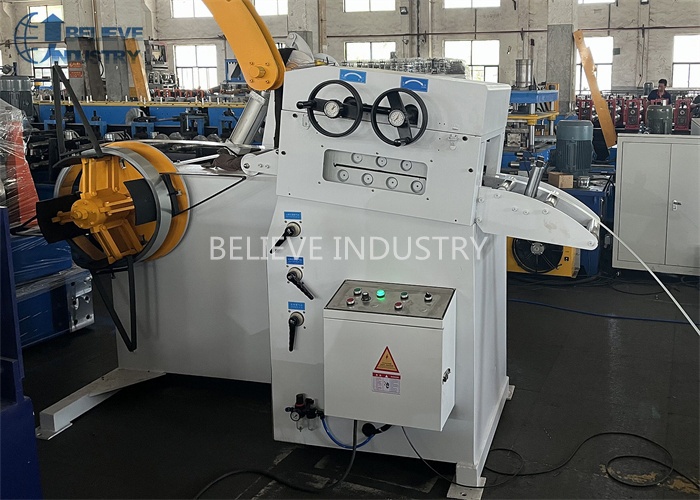

Pengurai & Perata (Desain terintegrasi antara alat pembuka gulungan dan perata gulungan)
1. Kapasitas penggulung: 3 Ton
2. Lebar kumparan uncoiler: Maksimal 200 mm
3. Ketebalan material: Maksimal 2,0 mm
4. Tipe penggulungan: tegangan dan ekspansi hidraulik, penggulungan elektrik.
5. Tipe perata: desain 7 rol, 3 rol naik dan 4 rol turun
6. Kecepatan perataan: 0-15 m/menit, sesuaikan dengan kecepatan jalur.

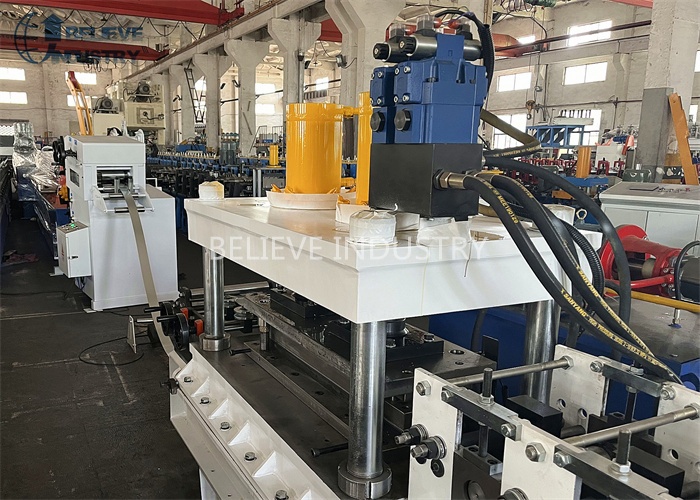

Unit Pengeboran Hidraulik
1. Tipe penekan: penekan hidrolik, dilengkapi dengan sakelar pembatas untuk memastikan kecepatan penekan sesuai dengan mesin pembentuk rol.
2. Daya untuk meninju: 11kw
3. Material cetakan punch: CR 12 MOV atau SKD 11, HRC 58-62

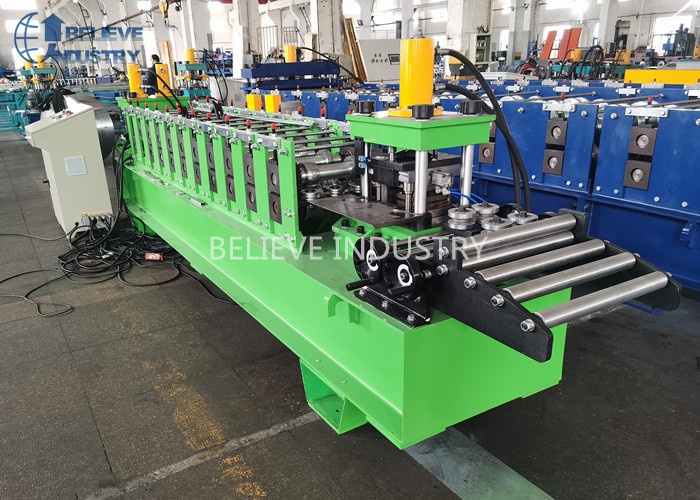

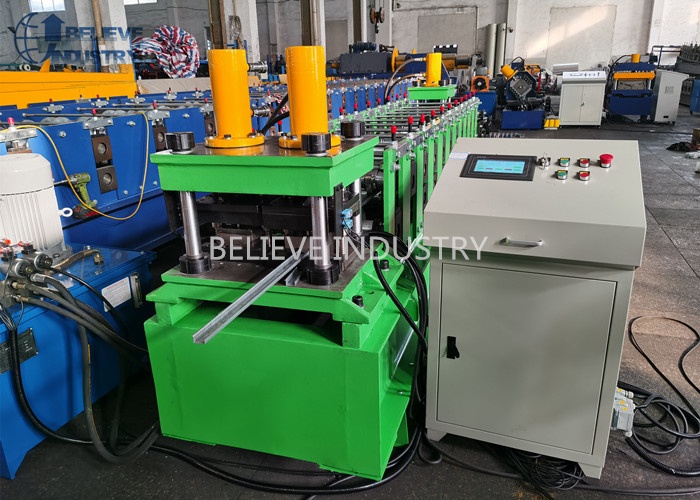

Unit Pembentukan Gulungan
1. Tahapan Pembentukan: 14 tahapan untuk bagian topi tinggi, 14 tahapan untuk bagian c, dan 16 tahapan untuk tipe g.
2. Daya untuk pembentukan gulungan: 7,5 kW
3. Penggerak: penggerak rantai listrik atau penggerak kotak roda gigi
4. Sistem kontrol: sistem kontrol PLC otomatis

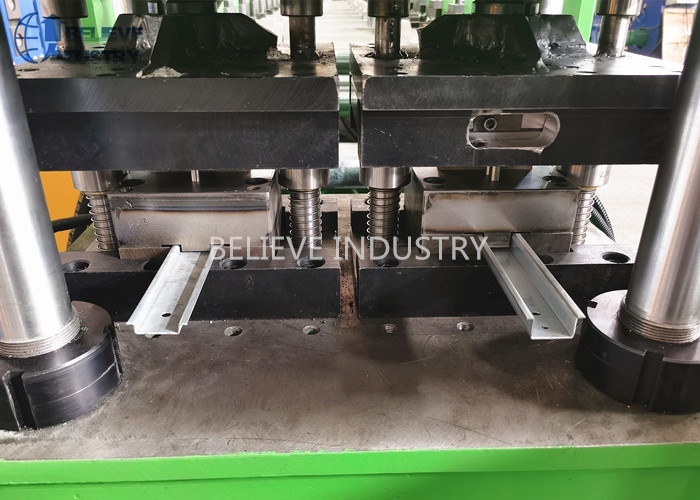

5. Pemotongan: hentikan pemotongan atau pelacakan motor servo dan pemotongan
6. Daya stasiun hidrolik: 11 kW dengan akumulator
7. Poros: 42 CR, diameter 80 mm, HB 220-260, poles
8. Bantalan: SKF atau merek yang ditentukan

Selain rel topi tinggi, rel profil C dan rel tipe G juga populer sebagai dudukan pemasangan untuk peralatan listrik. BELIEVE INDUSTRY COMPANY juga memiliki solusi mesin pembentuk rol rel DIN untuk rel profil C dan rel tipe G sesuai kebutuhan pelanggan.
