เครื่องขึ้นรูปราง DIN

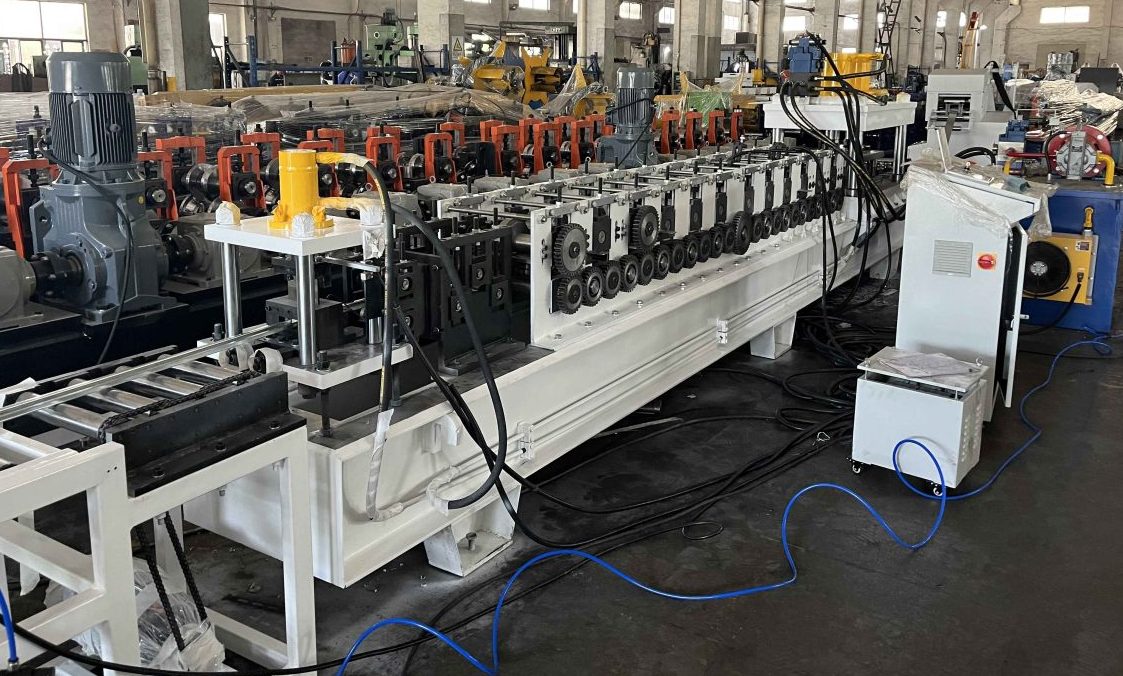

เครื่องขึ้นรูปราง DIN สำหรับการผลิตรางรูปทรงหมวกทรงสูง รางรูปตัว C และรางรูปตัว G ราง DIN ใช้กันอย่างแพร่หลายสำหรับการติดตั้งเบรกเกอร์วงจรและอุปกรณ์ไฟฟ้าอื่นๆ วัสดุหลักที่ใช้ได้คือเหล็กแผ่นรีดเย็นคาร์บอน เหล็กแผ่นชุบสังกะสี และเหล็กแผ่นสแตนเลสที่มีความหนา 1.0-1.5 มม.

ส่วนประกอบหลักของเครื่องขึ้นรูปม้วนราง DIN

เครื่องรีดขึ้นรูปราง DIN นี้ใช้สำหรับผลิตรางทรงหมวก โดยสายการผลิตทั้งหมดประกอบด้วยชิ้นส่วนหลักดังต่อไปนี้:

เครื่องคลายขดลวดและปรับระดับขนาด 3 ตัน
อุปกรณ์ป้อนชิ้นงานและเจาะรูแบบเซอร์โว
หน่วยขึ้นรูปม้วนหลัก
เครื่องยืดตรงและอุปกรณ์ตัดแบบเซอร์โวแทร็กกิ้ง
ตู้ควบคุมไฟฟ้าและสถานีไฮดรอลิก
เครื่องซ้อนแผ่นอัตโนมัติ

ขั้นตอนการทำงานและกระบวนการทำงานของเครื่องขึ้นรูปราง DIN

ขั้นตอนการทำงาน: คลายม้วน –> ปรับระดับ –> เจาะรู –> ป้อนด้วยระบบเซอร์โว –> นำทาง –> ขึ้นรูปม้วน –> ตัด –> เรียงซ้อน

พารามิเตอร์ทางเทคนิค

เครื่องคลายขดและปรับระดับ (การออกแบบแบบบูรณาการของเครื่องคลายม้วนและเครื่องปรับระดับ)
1. ความจุของเครื่องคลายขดลวด: 3 ตัน
2. ความกว้างของขดลวดคลายขดลวด: สูงสุด 200 มม.
3. ความหนาของวัสดุ: สูงสุด 2.0 มม.
4. ประเภทการคลายม้วน: การดึงและขยายด้วยระบบไฮดรอลิก, การคลายม้วนด้วยไฟฟ้า
5. ประเภทตัวปรับระดับ: แบบ 7 ลูกกลิ้ง โดยมีลูกกลิ้งขึ้น 3 ตัว และลูกกลิ้งลง 4 ตัว
6. ความเร็วในการปรับระดับ: 0-15 เมตร/นาที ให้ตรงกับความเร็วของสายการผลิต

ชุดเจาะไฮดรอลิก
1. ประเภทการเจาะ: การเจาะด้วยระบบไฮดรอลิก ติดตั้งสวิตช์จำกัดความเร็วเพื่อให้มั่นใจว่าความเร็วในการเจาะตรงกับเครื่องขึ้นรูปโลหะแบบม้วน
2. กำลังไฟฟ้าสำหรับเจาะ: 11 กิโลวัตต์
3. วัสดุของแม่พิมพ์ปั๊ม: CR 12 MOV หรือ SKD 11, HRC 58-62

หน่วยขึ้นรูปม้วน
1. ขั้นตอนการขึ้นรูป: 14 ขั้นตอนสำหรับทรงหมวก 14 ขั้นตอนสำหรับทรงตัวซี และ 16 ขั้นตอนสำหรับทรงตัวจี
2. กำลังไฟฟ้าสำหรับการขึ้นรูปม้วน: 7.5 กิโลวัตต์
3. ระบบขับเคลื่อน: ขับเคลื่อนด้วยโซ่ไฟฟ้า หรือขับเคลื่อนด้วยเกียร์
4. ระบบควบคุม: ระบบควบคุม PLC อัตโนมัติ
5. การตัด: หยุดการตัด หรือใช้เซอร์โวมอเตอร์ในการติดตามและตัด
6. กำลังไฟฟ้าของระบบไฮดรอลิก: 11 กิโลวัตต์ พร้อมตัวสะสมแรงดัน
7. ก้าน: 42 CR, เส้นผ่านศูนย์กลาง 80 มม., HB 220-260, ขัดเงา
8. ตลับลูกปืน: SKF หรือยี่ห้อที่กำหนด

นอกจากรางแบบทรงหมวกแล้ว รางแบบตัว C และรางแบบตัว G ก็เป็นที่นิยมใช้เป็นตัวยึดสำหรับอุปกรณ์ไฟฟ้าเช่นกัน บริษัท BELIEVE INDUSTRY COMPANY ยังมีเครื่องขึ้นรูปราง DIN สำหรับรางแบบตัว C และรางแบบตัว G ตามความต้องการของลูกค้าอีกด้วย.
