Pengenalan Mesin Z Purlin

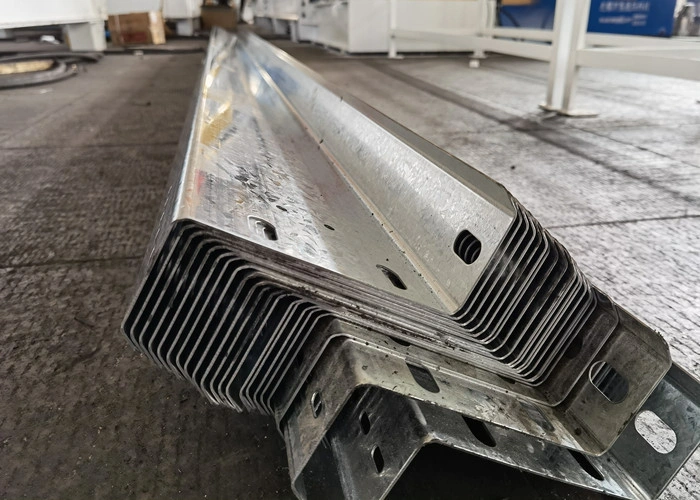

Mesin Z Purlin adalah mesin pembentuk rol kontinu untuk menghasilkan berbagai ukuran Z Purlin sesuai kebutuhan. Ukuran web dan flensa dapat disesuaikan secara manual atau otomatis.

Mesin M/C dari Z Purlin

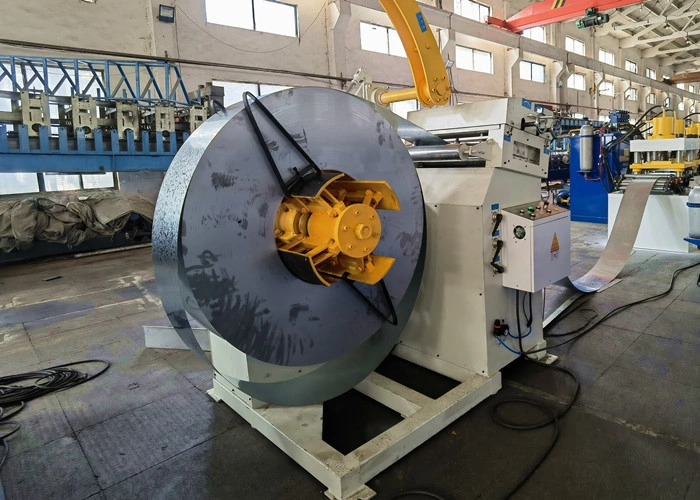

Uncoiler Manual 5 Ton

Lebar strip gulungan baja: 200-800 mm
Diameter dalam kumparan: 480 mm hingga 560 mm
Kapasitas beban maksimum: 5 Ton
Struktur: Pelat baja dan balok yang dilas
Fungsi: Menopang dan membuka gulungan strip baja secara manual

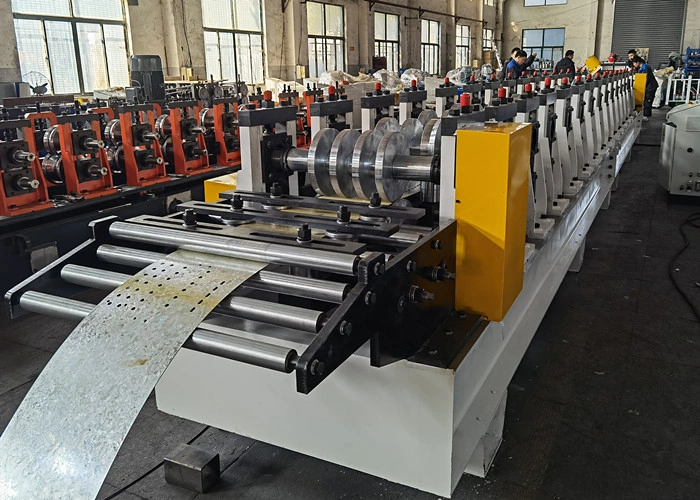

Makanan Dan Penyeimbangan

Tipe pengumpanan: Dapat disesuaikan
Rentang lebar: 200-800 mm
Diameter rol pengumpan dan pemandu: 65 mm
Bahan rol: Baja ASTM 45 # dengan perlakuan pendinginan HRC 48-52, permukaan berlapis krom.
Roller perata: Atas 4, bawah 5 (total 9 roller)
Roller perata: Baja ASTM 45 # dengan Perlakuan Pendinginan HRC 48-52, Berlapis Krom
Diameter poros perata: ￠76 mm
Bahan poros perata: Baja ASTM 45 # yang dikeraskan dan ditempa

Mesin Roll Forming

Ketebalan kumparan: 0,5-3,5 mm
Daya motor utama: 18,5 kW
Kecepatan pembentukan gulungan: 8-15 m/menit (tidak termasuk penekan dan pemotongan)
Tempat Penjualan Roti Gulung: 22 stasiun
Material dan diameter poros rol: ￠75 mm, baja 45#
Bahan rol pembentuk: GCR 15, dipadamkan dan ditempa, permukaan dilapisi krom.
Toleransi: +/- 2mm
Jenis penggerak: rantai tunggal 2,0 inci
Berat total: Sekitar 12 Ton

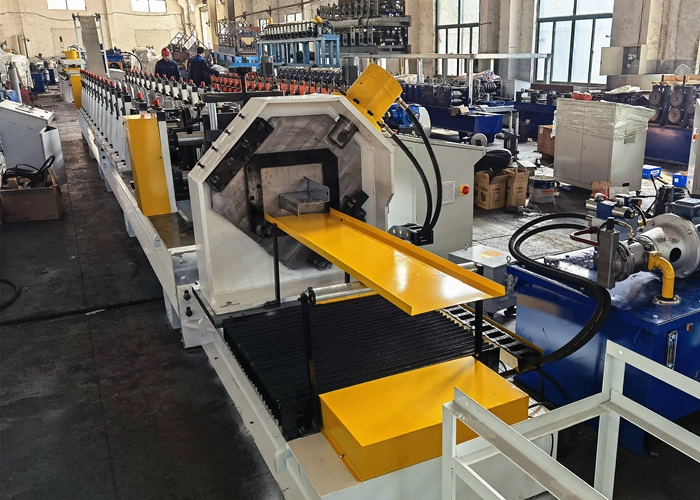

Perangkat Pemutus Hidraulik

Jenis pemotongan: Pemotongan hidrolik, penggantian cetakan pemotongan manual
Daya potong: 7,5 kW
Tekanan hidrolik: 12-16 MPa
Gerakan memotong: Hentikan pemotongan
Bahan Cetakan Pemotong: Baja Cr12 dengan Perlakuan Pendinginan HRC 60-62, 3 kelompok
Panjang dan Jumlah Potongan: Klien Menentukan Panjang dan Jumlah pada Layar Sentuh PLC
Toleransi panjang: +/- 5 mm

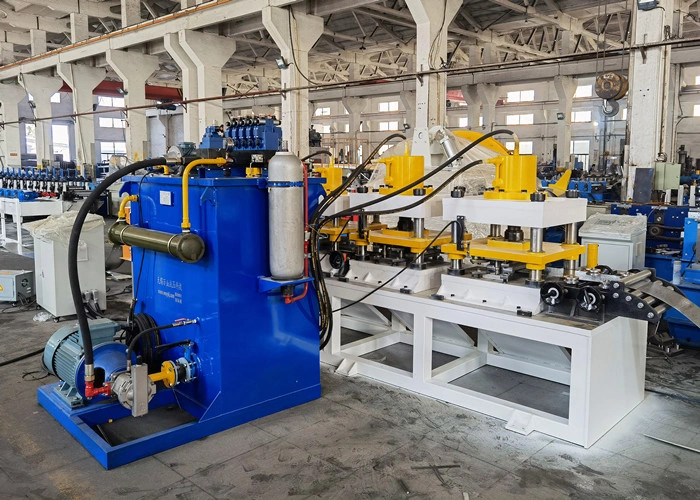

Stasiun hidrolik

Daya hidrolik: 7,5 KW
Tekanan Kerja: 12-16 MPA
Oli hidrolik: Oli hidrolik 46#
Warna: biru (atau tergantung pada kebutuhan)

Kabinet Terkendali

Pekerja memasukkan panjang dan jumlah produk melalui layar sentuh, total 20 grup, layar sentuh akan menampilkan status kerja mesin.
Gunakan konektor penerbangan (Aviation Plug) untuk koneksi yang mudah.
Sistem Kontrol Komputer: Panasonic PLC
Encoder: Merek Omron
Konverter Frekuensi: Yaskawa
Layar Sentuh: MCSG
Daya Sistem Terkendali: Perlindungan Kelebihan Beban
Tekanan Stasiun Hidrolik: ≧12 Mpa
Arus: 440 V Arus Searah, 50 Hz, 3 Fase
