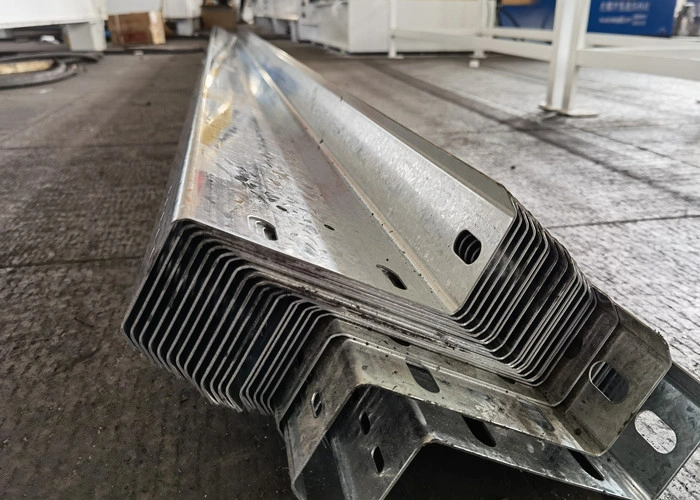

Máquina de correas Z

M/C de la máquina de correas Z

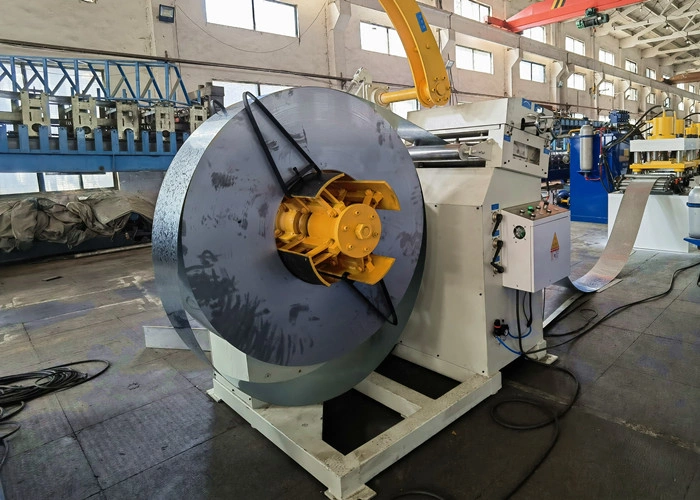

Desenrolladora manual de 5 Ton

1. Ancho de la tira de bobina de acero: 200-800 mm
2. Diámetro interior de la bobina: 480 mm a 560 mm
3. Capacidad máxima de carga: 5 toneladas
4. Estructura: Placa de acero y viga soldada
5. Función: Sostener y desenrollar manualmente las tiras de acero.

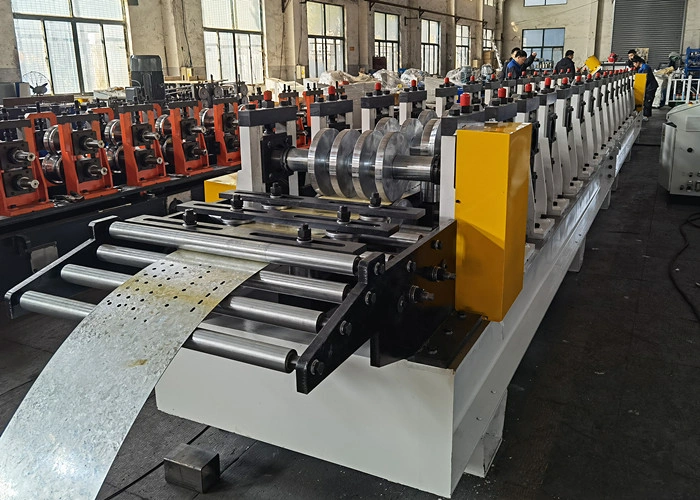

Alimentación Y nivelación

1. Tipo de alimentación: ajustable
2. Rango de ancho: 200-800 mm
3. Diámetro del rodillo de alimentación y guía: 65 mm
4. Material del rodillo: acero ASTM 45 # con tratamiento de temple HRC 48-52, superficie cromada
5. Rodillo nivelador: 4 superiores, 5 inferiores (9 rodillos en total)
6. Rodillo nivelador: Acero ASTM 45 # con tratamiento de temple HRC 48-52, cromado
7. Diámetro del eje de nivelación: 76 mm
8. Material del eje nivelador: acero ASTM 45 # endurecido y revenido

Máquina de Roll Forming

1. Espesor de la bobina: 0,5-3,5 mm
2. Potencia del motor principal: 18,5 kW
3. Velocidad de perfilado: 8-15 m/min (sin punzonado ni corte)
4. Puestos de rollos: 22 estaciones
5. Material y diámetro del eje del rodillo: 75 mm, acero 45#
6. Material de los rodillos formadores: GCR 15, templado y revenido, superficie cromada
7. Tolerancia: +/- 2 mm
8. Tipo de transmisión: cadena simple de 2,0 pulgadas
9. Peso total: aproximadamente 12 toneladas

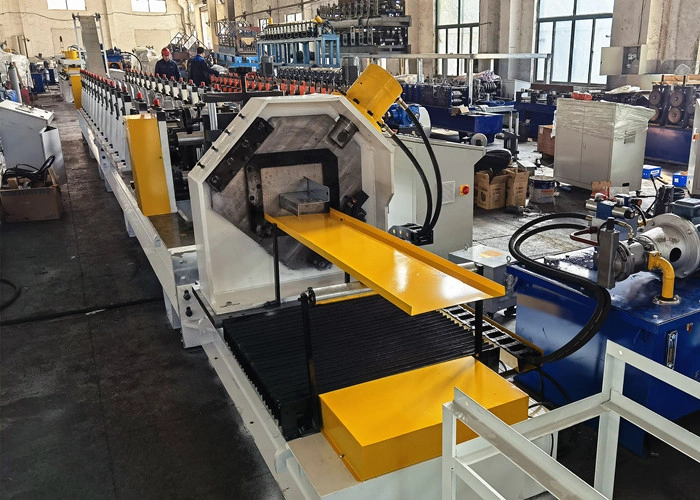

Dispositivo de corte hidráulico

1. Tipo de corte: Corte hidráulico, cambio manual del molde de corte.
2. Potencia de corte: 7,5KW
3. Presión hidráulica: 12-16 Mpa
4. Movimiento de corte: Detener el corte
5. Material del molde de corte: Acero Cr12 con tratamiento de temple HRC 60-62, 3 grupos
6. Longitud y cantidad de corte: Los clientes configuran la longitud y la cantidad en la pantalla táctil del PLC.
7. Tolerancia de longitud: +/-5 mm

Estación hidráulica

1. Potencia hidráulica: 7,5 KW
2. Presión de trabajo: 12-16 Mpa
3. Aceite hidráulico: aceite hidráulico 46#
4. Color: azul (o según los requisitos)

Gabinete controlado

1. El operario introduce la longitud y cantidad del producto a través de la pantalla táctil, total 20 grupos, la pantalla táctil mostrará el estado de trabajo de la máquina.
2. Adopta un conector de aviación para una fácil conexión.
3. Sistema de control por computadora: PLC Panasonic
4. Encoder: marca Omron
5. Convertidor de frecuencia: Yaskawa
6. Pantalla táctil: MCSG
7. Potencia del sistema de control: protección contra sobrecarga
8. Presión de la estación hidráulica: ≥12 MPa
9. Corriente: 440 V Corriente continua, 50 Hz, trifásica
