Линия продольной резки стали 1,5-3,5 мм*2600 мм предназначена для продольной резки рулонной стали толщиной 1,5-3,5 мм, шириной до 2600 мм.

Линия продольной резки стали 1,5-3,5 мм*2600 мм

Подходящий материал для линии продольной резки стали

• Подходящий материал: рулоны углеродистой стали, CR, HR, медь
• Толщина материала: от 1,5 до 3,5 мм
• Максимальная ширина материала: 2600 мм
• Внутренний диаметр катушки: Φ508 мм, Φ610 мм, Φ760 мм
• Макс. внешний диаметр рулона: 1800 мм
• Максимальный вес рулона: 25000 кг

Рабочий процесс машины для продольной резки стали

Загрузка рулона → Разматывание → Удерживание и подъем рулона на входе → Подача прижимными роликами → Резка рулона на входе → Петлевой мост, таблица 1 → Руководство по отклонению материала → Продольная резка → Намотка обрезков → Петлевой мост, таблица 2 → Предварительный разделитель и натяжение → Смотка → Разгрузка

Компоненты линии продольной резки стали

Технические параметры линии продольной резки стали

Гидравлическая тележка для загрузки рулонов

1. Функция: Тележка для загрузки рулонов может перемещаться горизонтально и подниматься и опускаться вертикально; легко загружать рулоны на разматыватель.
2. Вертикальный подъем и опускание: гидравлический цилиндр φ200 мм с 4 направляющими стойками
3. Горизонтальное движение: 2-63-121, циклоидальный двигатель
4. Скорость движения: 6-7 м/мин
5. Грузоподъемность: 25000 кг (макс.)

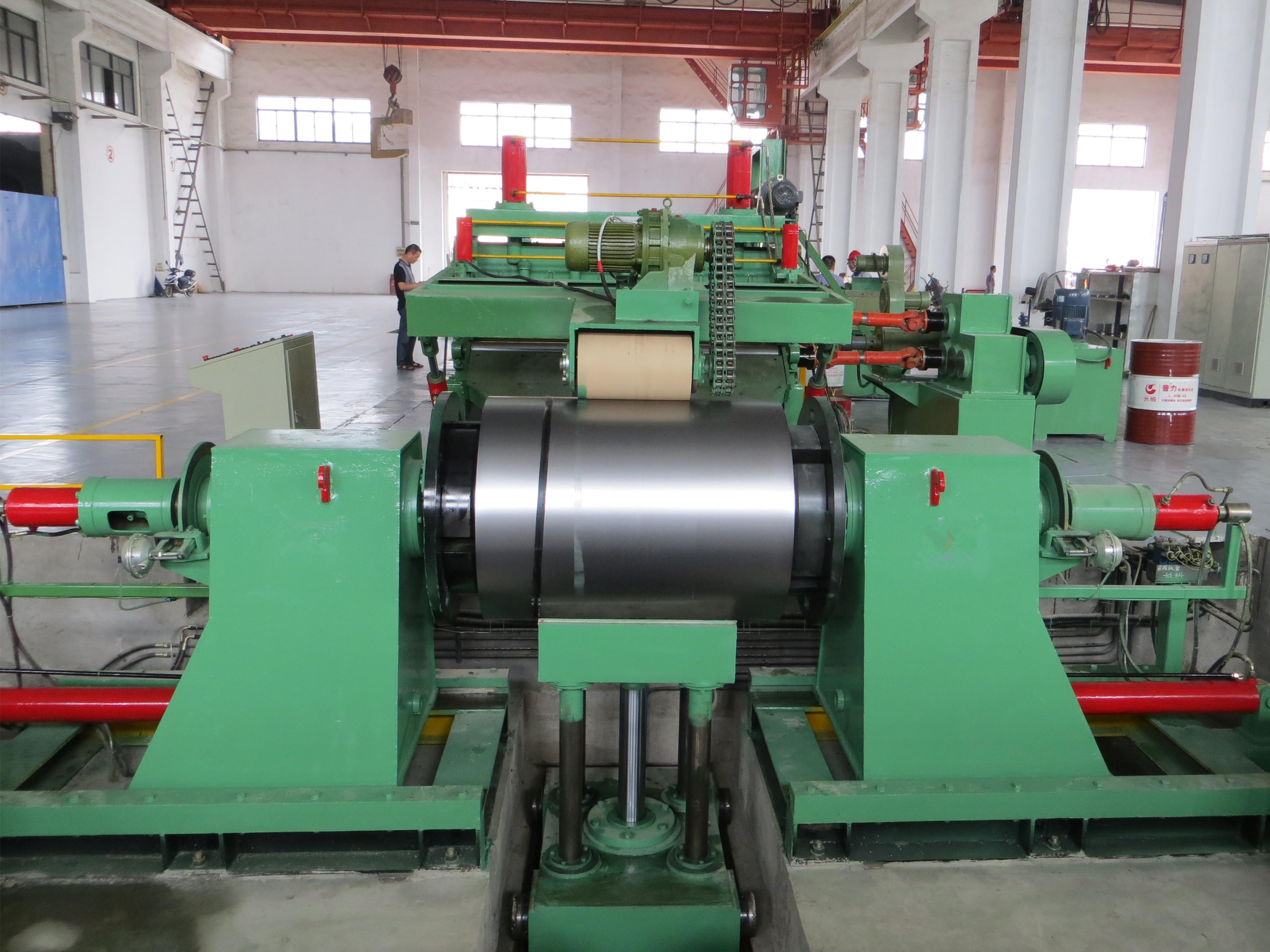

Двухголовочный разматыватель

1. Функция: Этот двухголовочный разматыватель предназначен для поддержки и закрепления рулона с последующей размоткой. Разматыватель перемещается по линейной направляющей, выравнивая рулон с линией продольной резки.
2. Конструкция: Эта пара двойных разматывателей состоит из линейного направляющего основания, сварной стальной рамы, вала, трёхступенчатого блока расширения и натяжения, а также гидравлических цилиндров. Один из разматывателей оснащён тормозом.
3. Расширение и растяжение: мощность, создаваемая гидравлическим цилиндром
4. Перемещение разматывателя: мощность, обеспечиваемая гидравлическим цилиндром

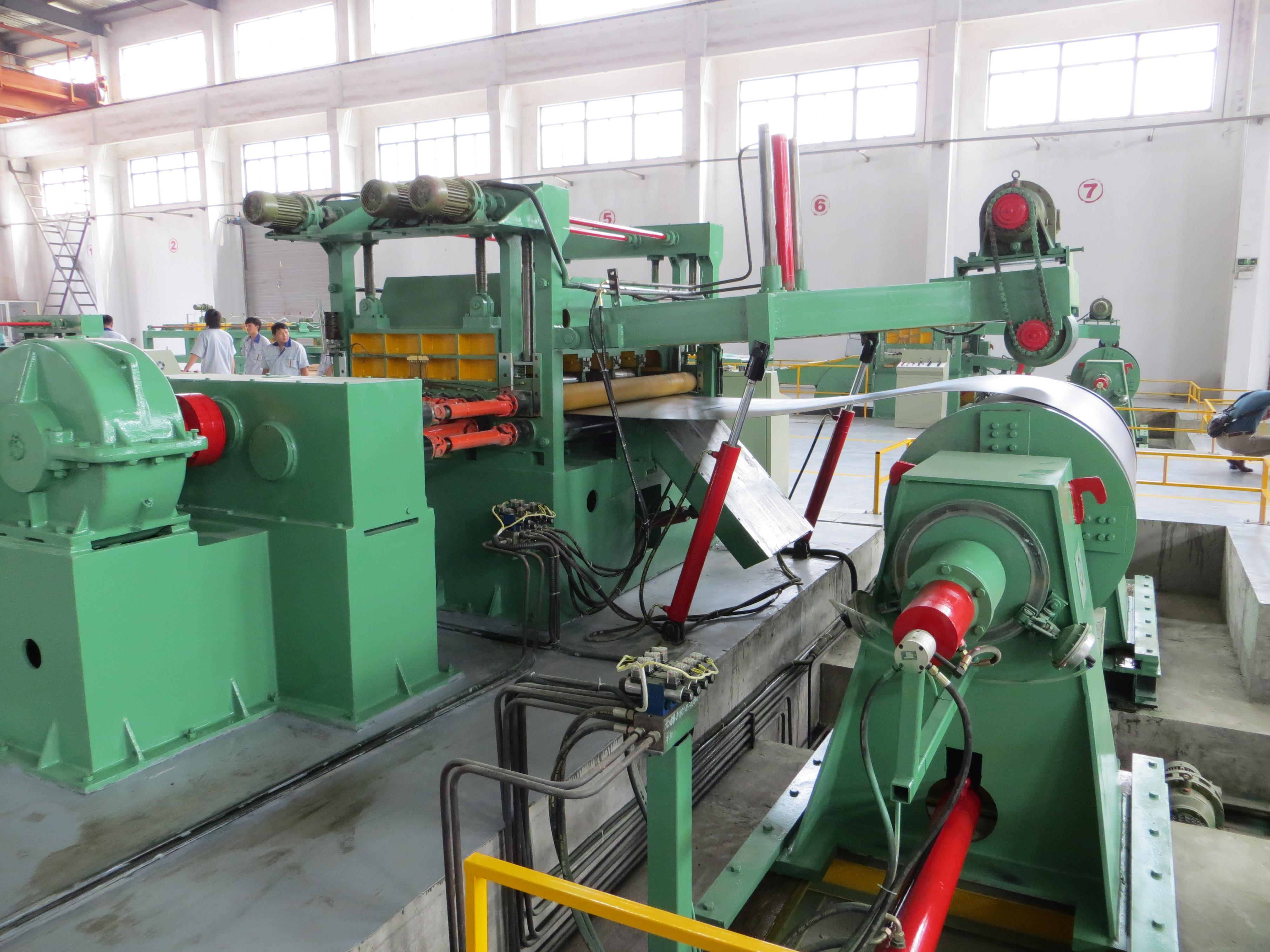

Прижим рулона на входе, подача прижимными роликами, выравнивающее устройство

1. Функция: Это прижимное устройство обеспечивает плавный ввод рулона в подающее устройство. Подающее устройство обеспечивает подачу материала в следующее режущее устройство.
2. Удерживающая сила: приводится в действие гидравлическим цилиндром
3. Ведущий ролик входа рулона: приводится в движение циклоидальным двигателем BWY-4
4. Доска-лопатка: используется в качестве направляющей для ввода рулона, обеспечивает легкий ввод в подающее устройство.
5. Pinch Roll: пара булочек для подачи.
6. Правильный валок: 5-валковое правильное устройство, верхний слой 2 и нижний слой 3
7. Регулировка валков: вручную отрегулируйте зазор между валками для наилучшего качества выравнивания.
8. Двигатель: 30 кВт

Гидравлическое устройство для резки рулонного материала

1. Функция: используется для плавной резки входного отверстия катушки.
2. Режущее лезвие: материал 9CrSi; зазор между верхним и нижним лезвием регулируется вручную.
3. Толщина разрезаемого материала: от 1,5 до 3,5 мм
4. Ширина резки материала: 2000 мм

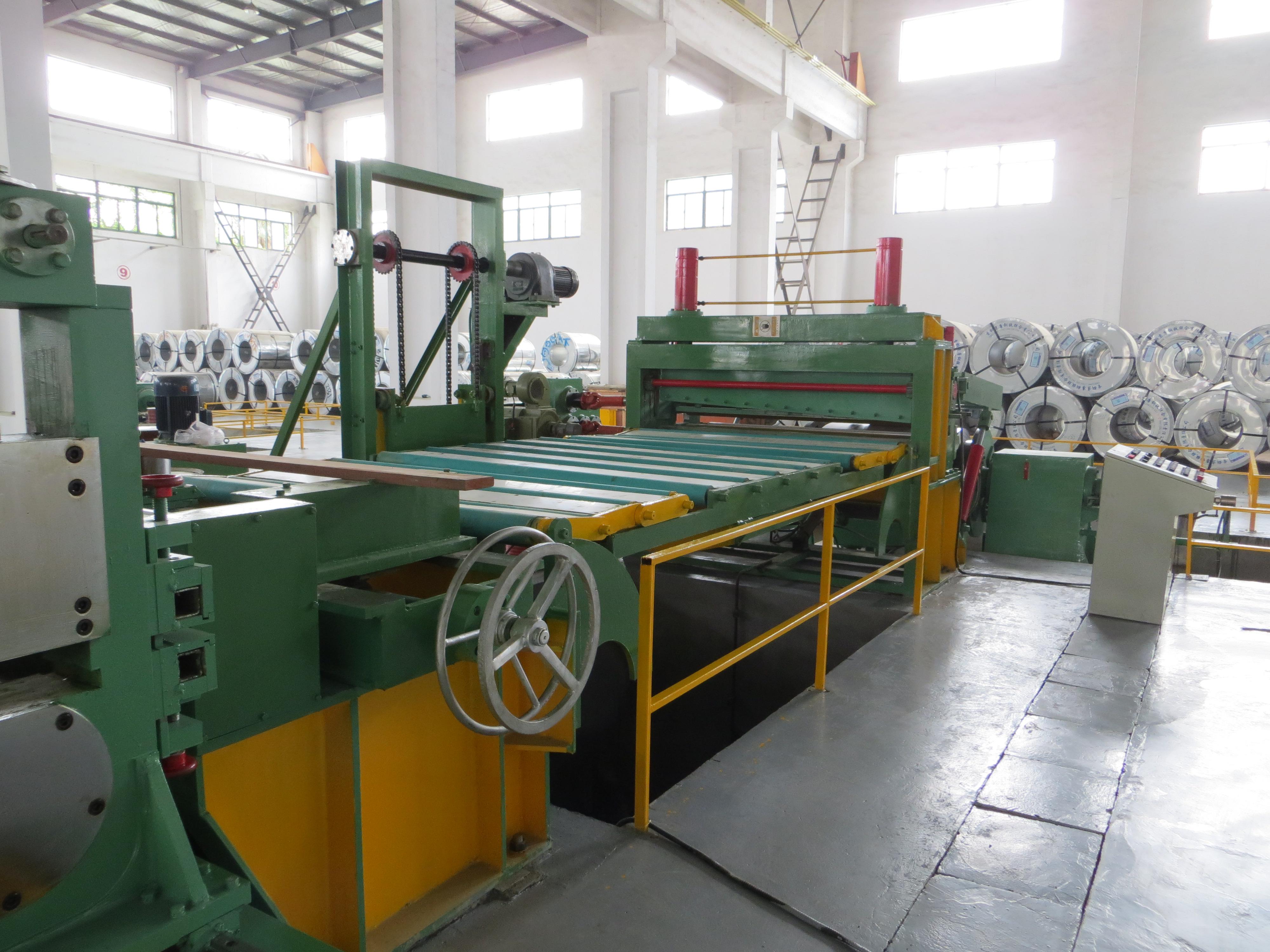

Таблица 1 моста Луп-Пит

1. Функция: используется для согласования скорости разматывателя и продольно-резательной машины. Сначала опорный стол поднимается вверх, образуя мост над ямой, обеспечивая свободную подачу материала к продольно-резательной машине. Когда вся линия работает, стол опускается вниз, чтобы материал падал вниз и накапливался в яме.
2. Размер ямы: 4500X3000X2000(Д*Ш*В)

Руководство по отклонению материалов

1. Функция: используется для направления материала во избежание отклонения.
2. Направляющие ролики: 2 пары направляющих роликов стойки
3. Регулировка: вручную отрегулируйте боковую ручку, чтобы отрегулировать ширину направляющей.
4. Диапазон регулировки: от 500 до 2000 мм

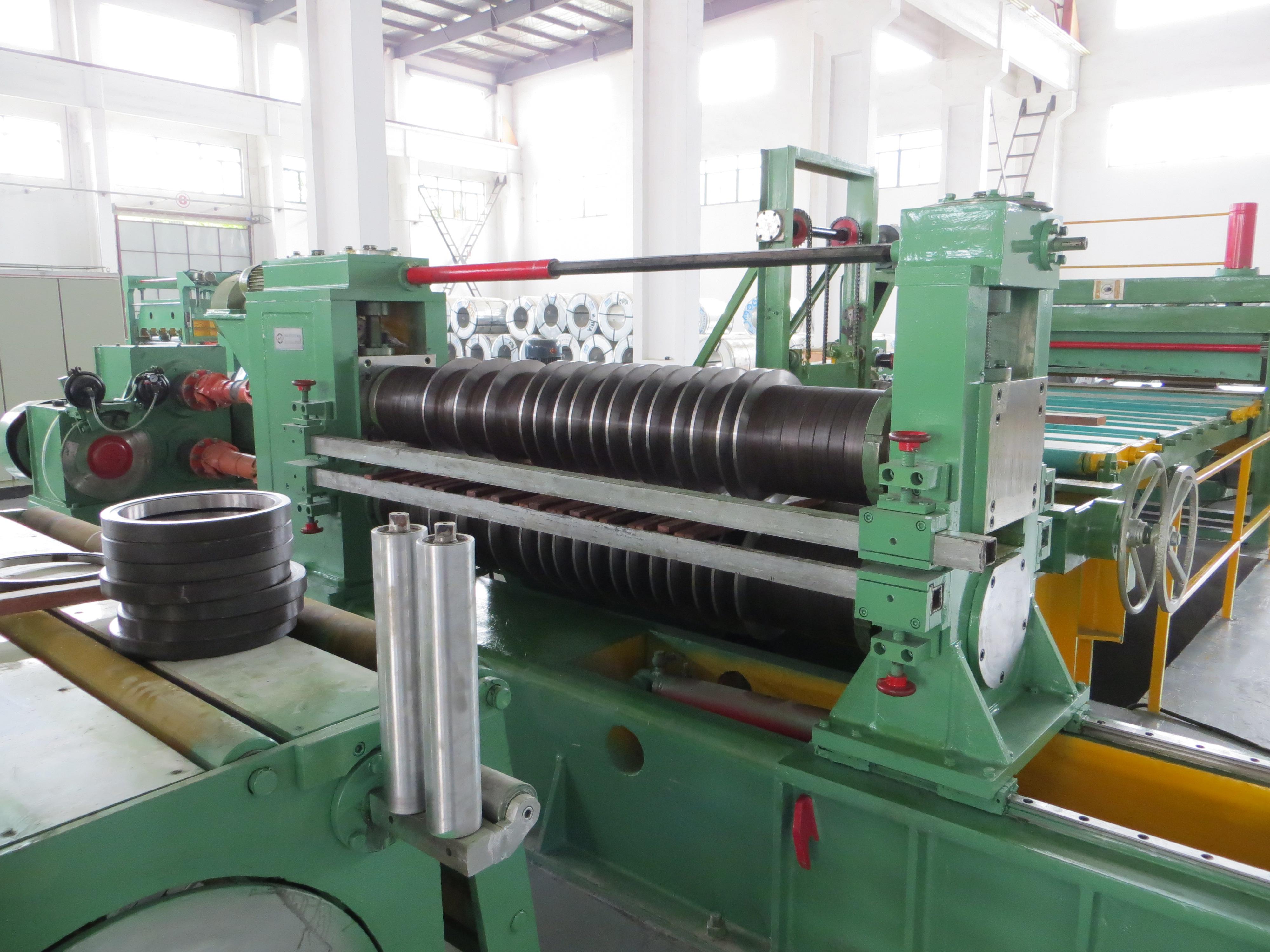

 Машина для продольной резки (Slitter)

1. Структура: Данный продольно-резательный станок состоит из основания станка, боковых стоек, направляющих блоков, валов, режущего лезвия и т. д.
2. Основная мощность: двигатель постоянного тока мощностью 132 кВт с редуктором JZQ 750 и универсальными шарнирами
3. Вал: φ260x2050 мм, материал: 40Cr, термообработка HB225-250
4. Подъем и опускание вала: приводится в движение двигателем
5. Замена лезвия: одна сторона стоек может быть выдвинута гидравлическим цилиндром, что удобно и легко для замены режущего лезвия.

 Намотчик лома

1. После резки оснастите машину двумя сторонами и намотайте обрезки материала.
2. Двигатель: 7,5 кВт

Таблица 2 моста Loop Pit

1. Функция: используется для согласования скорости разматывателя и продольно-резательной машины. Сначала опорный стол поднимается вверх, образуя мост над ямой, обеспечивая свободную подачу материала к продольно-резательной машине. Когда вся линия работает, стол опускается вниз, чтобы материал падал вниз и накапливался в яме.
2. Размер ямы: 4000X3000X5000(ДxШxВ)

Предварительный сепаратор и натяжной стенд

1. Функция: это устройство используется перед окончательной перемоткой, для предварительного разделения и натяжения полос материала для идеального качества перемотки.
2. Структура: данное устройство состоит из основания машины, предварительного сепаратора, натяжного устройства, направляющего ролика и т. д.
3. Пресс-вал: поднимается и опускается с помощью пневматического цилиндра
4. Вал предварительного сепаратора: линейная направляющая конструкция для легкой замены отдельных дисков в соответствии с шириной резки

Откатчик

1. Конструкция: гидравлическая, с растягивающим и разжимным механизмом, оснащена гидравлическим прижимным рычагом. Прижимной рычаг оснащен отдельными дисками.
2. Гидравлическое толкающее устройство: легко выгружает намотанную рулонную продукцию
3. Основная мощность: двигатель постоянного тока мощностью 110 кВт
4. Оправка моталки: диаметр 273,8 мм; материал – сталь № 45, HB220-250

Гидравлическая разгрузочная тележка

1. Функция: поддержка и перемещение смотанных катушек
2. Вертикальный подъем и опускание: гидравлический цилиндр φ200 мм с 4 направляющими стойками
3. Горизонтальное движение: XWD2.2-63-121, циклоидальный двигатель
4. Грузоподъемность: 25000 кг (макс.)

Гидравлическая система

1. Состоит из гидравлической станции, регулирующего клапана и масляной трубы.
2. Гидростанция оснащена аккумулятором и системой воздушного охлаждения.
3. Давление: 6,3-16 МПа
4. Гидравлическая мощность: двигатель переменного тока мощностью 11 кВт

Электрическая система

1. Состоит из электрического шкафа управления ПЛК, панели управления и шкафа постоянного тока.
2. Контроллер постоянного тока: 590 евро
3. Частота и напряжение: 380 В, 50 Гц, 3 фазы
