آلة خط تقطيع الفولاذ 1.5-3.5 مم * 2600 مم مخصصة لتقطيع لفائف الفولاذ التي يبلغ سمكها 1.5-3.5 مم، وعرضها يصل إلى 2600 مم.

آلة خط تقطيع الفولاذ 1.5-3.5 مم * 2600 مم

مادة مناسبة لآلة خط تقطيع الفولاذ

• المواد المناسبة: لفائف الفولاذ الكربوني، CR، HR، النحاس
• سمك المادة: 1.5 إلى 3.5 مم
• أقصى عرض للمادة: 2600 مم
• معرف الملف: Φ508 مم، Φ610 مم، Φ760 مم
• الحد الأقصى للقطر الخارجي للملف: 1800 مم
• أقصى وزن للملف: 25000 كجم

عملية عمل آلة خط تقطيع الفولاذ

تحميل الملف ← فك الملف ← إدخال الملف مع الضغط عليه ورفعه ← تغذية الأسطوانة المضغوطة ← قطع مدخل الملف ← جدول جسر الحلقة 1 ← دليل انحراف المواد ← التقطيع ← لف شرائط الخردة ← جدول جسر الحلقة 2 ← الفاصل المسبق والتوتر ← الارتداد ← التفريغ

مكونات آلة خط تقطيع الفولاذ

المعلمات التقنية لآلة خط تقطيع الفولاذ

سيارة تحميل الملف الهيدروليكي

1. الوظيفة: يمكن لسيارة تحميل الملف أن تتحرك أفقيًا وترفع لأعلى ولأسفل رأسيًا؛ لتحميل الملف على جهاز فك الملف بسهولة
2. الرفع والخفض الرأسي: أسطوانة هيدروليكية φ200 مم، مع 4 أعمدة توجيهية
3. الحركة الأفقية: 2-63-121، محرك دائري
4. سرعة الحركة: 6-7 م/دقيقة
5. سعة التحميل: 25000 كجم (الحد الأقصى)

جهاز فك اللفائف برأس مزدوج

1. الوظيفة: صُممت آلة فك اللفائف ثنائية الرأس هذه لدعم وتثبيت الملف، ثم فكه. تتحرك آلة فك اللفائف عبر دليل خطي لمحاذاة الملف مع خط القطع.
2. الهيكل: يتكون هذا الزوج من جهاز فك اللفائف المزدوج من قاعدة توجيه خطية، وإطار فولاذي ملحوم، وعمود، وكتلة فك لفافة ثلاثية المراحل تعمل بالتمدد والشد، وأسطوانات هيدروليكية. أحد جهازي فك اللفائف مزود بفرامل.
3. التمدد والشد: الطاقة التي توفرها الأسطوانة الهيدروليكية
4. تحريك وحدة فك اللفائف: الطاقة التي توفرها الأسطوانة الهيدروليكية

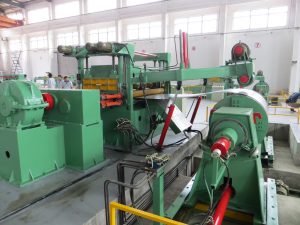

تثبيت مدخل الملف، تغذية الأسطوانة المضغوطة، جهاز التسوية

1. الوظيفة: يُسهّل هذا الجهاز دخول الملف بسلاسة إلى وحدة التغذية. كما يُزوّد جهاز التغذية بالطاقة اللازمة لتغذية المادة إلى وحدة القطع التالية.
2. قوة الضغط: مدفوعة بأسطوانة هيدروليكية
3. لفة دخول الملف الرائدة: يتم تشغيلها بواسطة محرك حلزوني BWY- 4
4. لوح المجرفة: يستخدم كمسار توجيهي لدخول الملف بسهولة إلى جهاز التغذية
5. لفافة الضغط: زوج من لفافات الضغط للتغذية
6. أسطوانة التسوية: جهاز تسوية مكون من 5 أسطوانات، الطبقة العلوية 2 والطبقة السفلية 3
7. ضبط اللفة: اضبط الفجوة بين اللفات يدويًا للحصول على أفضل جودة تسوية
8. المحرك: 30 كيلو واط

جهاز قطع دخول الملف الهيدروليكي

1. الوظيفة: تستخدم لقطع مدخل الملف بسلاسة
2. شفرة القطع: مادة 9CrSi؛ الفجوة بين الشفرة العلوية والسفلية يمكن تعديلها يدويًا
3. سمك مادة القطع: من 1.5 إلى 3.5 مم
4. عرض مادة القطع: 2000 مم




جدول جسر الحفرة الحلقية 1

1. الوظيفة: تُستخدم لضبط سرعة فك اللفائف وآلة التقطيع. في البداية، تدور طاولة الدعم لأعلى كجسر فوق الحفرة لضمان سهولة مرور المواد إلى آلة التقطيع. عند تشغيل خط الإنتاج بالكامل، تدور الطاولة لأسفل لسقوط المواد وتراكمها في الحفرة.
2. حجم الحفرة: 4500 × 3000 × 2000 (الطول × العرض × الارتفاع)

دليل الانحراف المادي

1. الوظيفة: تستخدم لتوجيه المادة لتجنب الانحراف
2. لفافة الدليل: زوجان من لفافات دليل الحامل
3. الضبط: اضبط يدويًا عجلة اليد الجانبية لضبط عرض الدليل
4. نطاق التعديل: من 500 إلى 2000 مم

 آلة التقطيع

1. الهيكل: تتكون آلة التقطيع هذه من قاعدة الآلة، والحوامل الجانبية، وكتل الشريحة، والأعمدة، وشفرة التقطيع، وما إلى ذلك.
2. الطاقة الرئيسية: محرك تيار مستمر بقوة 132 كيلو وات مع مخفض JZQ 750 ومفاصل عالمية
3. العمود: φ260x2050 مم، المادة: 40Cr، المعالجة الحرارية HB225-250
4. رفع العمود لأعلى ولأسفل: مدفوعًا بالمحرك
5. استبدال الشفرة: يمكن دفع أحد جانبي الحوامل للخارج بواسطة أسطوانة هيدروليكية، مما يجعل استبدال شفرة التقطيع مريحًا وسهلاً

 لفافة مواد الخردة

1. قم بتجهيز جانبين من الماكينة بعد التقطيع، ثم لف المواد الخردة
2. المحرك: 7.5 كيلو وات

جدول جسر الحفرة الحلقية 2

1. الوظيفة: تُستخدم لضبط سرعة فك اللفائف وآلة التقطيع. في البداية، تدور طاولة الدعم لأعلى كجسر فوق الحفرة لضمان سهولة مرور المواد إلى آلة التقطيع. عند تشغيل خط الإنتاج بالكامل، تدور الطاولة لأسفل لسقوط المواد وتراكمها في الحفرة.
2. حجم الحفرة: 4000 × 3000 × 5000 (الطول × العرض × الارتفاع)

فاصل مسبق وحامل شد

1. الوظيفة: يتم استخدام هذا الجهاز قبل الارتداد النهائي، لفصل شرائط المواد مسبقًا وشدها للحصول على جودة ارتداد مثالية
2. الهيكل: يتكون هذا الجهاز من قاعدة الآلة، والفاصل المسبق، وجهاز الشد، ولفة التوجيه، وما إلى ذلك.
3. أسطوانة الضغط: ارفعها لأعلى ولأسفل بواسطة أسطوانة هوائية
4. عمود الفصل المسبق: تصميم دليل خطي لسهولة استبدال الأقراص المنفصلة وفقًا لعرض القطع

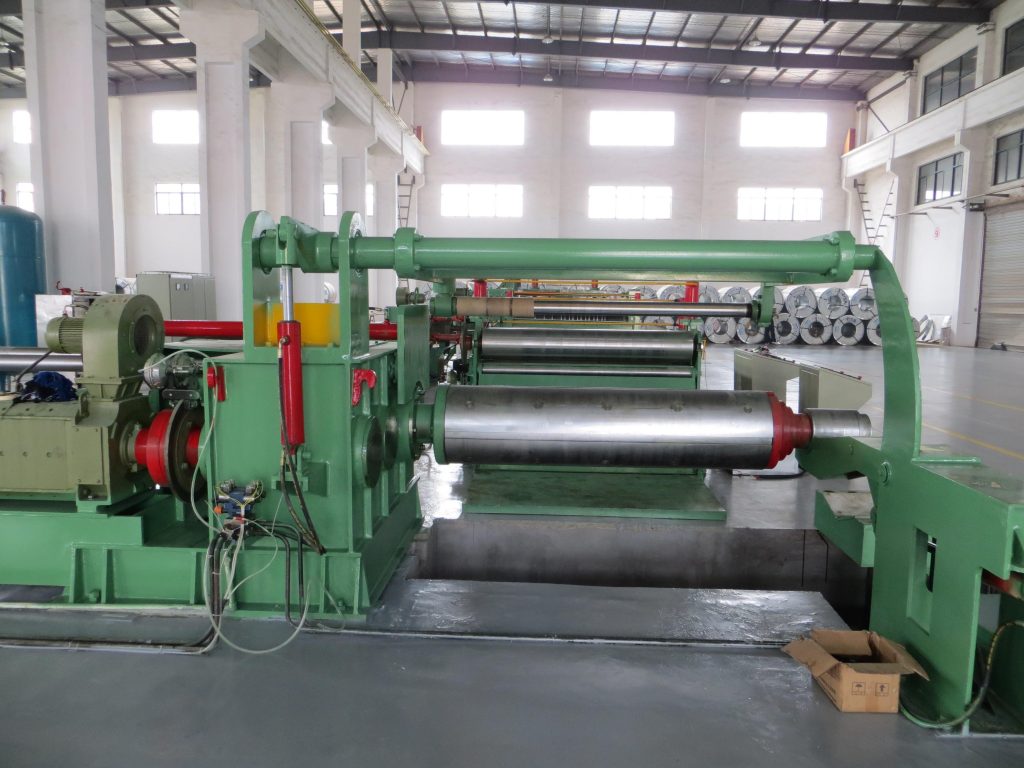

الارتداد

1. الهيكل: عمود هيدروليكي قابل للتمدد والشد، مزود بذراع تثبيت هيدروليكي. ذراع التثبيت مزود بأقراص منفصلة.
2. جهاز الدفع الهيدروليكي: سهل لتفريغ الملفات المرتدة
3. الطاقة الرئيسية: محرك تيار مستمر 110 كيلو وات
4. عمود الارتداد: القطر 273.8 مم؛ المادة رقم 45 فولاذ، HB220-250

سيارة تفريغ هيدروليكية

1. الوظيفة: دعم وتحريك الملفات المرتدة للخارج
2. الرفع والخفض الرأسي: أسطوانة هيدروليكية φ200 مم، مع 4 أعمدة توجيهية
3. الحركة الأفقية: XWD2.2-63-121، محرك حلزوني
4. سعة التحميل: 25000 كجم (الحد الأقصى)

النظام الهيدروليكي

1. تتكون من محطة هيدروليكية وصمام تحكم وأنبوب زيت.
2. تم تجهيز محطة الهيدروليك بمجمع ونظام تبريد الهواء.
3. الضغط: 6.3-16 ميجا بكسل
4. الطاقة الهيدروليكية: يتم توفيرها بواسطة محرك تيار متردد بقوة 11 كيلو وات

النظام الكهربائي

1. تتكون من خزانة التحكم الكهربائية PLC ولوحة التشغيل وخزانة التيار المستمر.
2. وحدة تحكم التيار المستمر: يورو 590
3. التردد والجهد: 380 فولت، 50 هرتز، 3 طور

شركة بيليف إندستري لدينا مجموعة متكاملة من ماكينات خطوط تقطيع الفولاذ لتلبية مختلف الاحتياجات. تنقسم هذه الماكينات عادةً إلى ثلاثة أنواع: خط تقطيع خفيف, خط تقطيع متوسط الحجم, خط تقطيع المقاييس الثقيلة.
