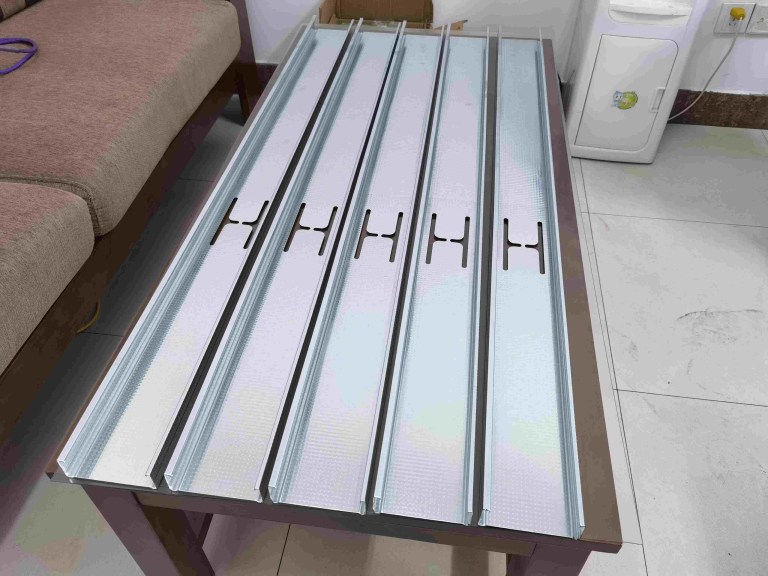

Высококачественная готовая продукция из листового металла, изготовленная методом прокатки — пример оцинкованного стального кровельного листа или строительного профиля, произведенного на нашем оборудовании.
Комплектная высокоэффективная линия для профилирования С-образных профилей — автоматизированная производственная линия для С-образных/Z-образных прогонов или металлических кровельных панелей от Beli RollForming.
Гидравлический разматыватель рулонов Beli RollForming грузоподъемностью 5 тонн — мощный моторизованный разматыватель для подачи стальных рулонов.
Система подачи листового металла для прецизионной профилировки – направляющее и выравнивающее устройство для профилировочного станка.
Высокоскоростной гидравлический режущий и пробивной станок — интегрированный блок резки и пробивки для профилей из листовой стали, изготовленных методом профилирования.
Высокоскоростной гидравлический режущий и пробивной станок — интегрированный блок резки и пробивки для профилей из листовой стали, изготовленных методом профилирования.
Высококачественная готовая продукция из листового металла, изготовленная методом прокатки — пример оцинкованного стального кровельного листа или строительного профиля, произведенного на нашем оборудовании.

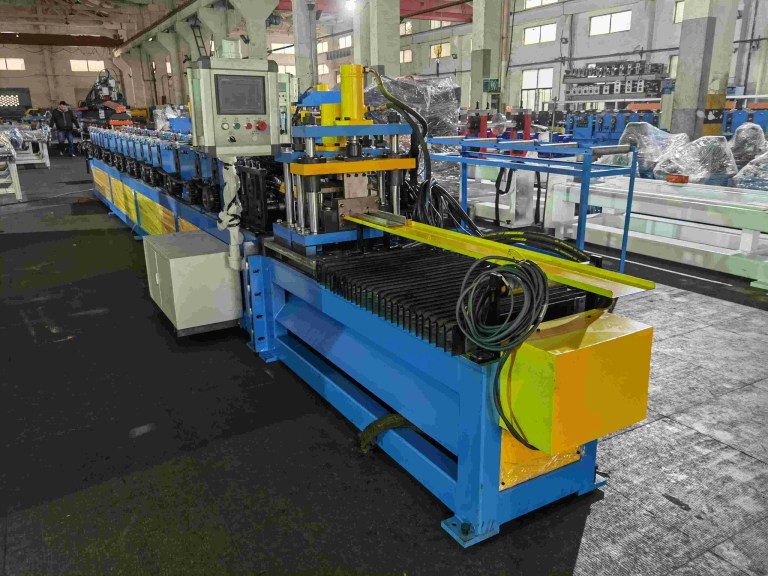

Профилегибочная машина для производства С-образного профиля

В Профилегибочная машина для производства С-образного профиля Эта линия, управляемая ПЛК, автоматически преобразует рулонную сталь в высокопрочные С-образные прогоны и профили, необходимые для несущих строительных каркасов. Оснащенная разматывателем, несколькими формовочными станциями и гидравлическим резаком, эта линия обеспечивает эффективное, непрерывное и точное по размерам производство необходимых строительных компонентов.

Профилегибочная машина для производства С-образного профиля Это непрерывная линия для производства С-образных профилей различных размеров в соответствии с требуемыми параметрами.

Компоненты станка для профилирования С-образного профиля

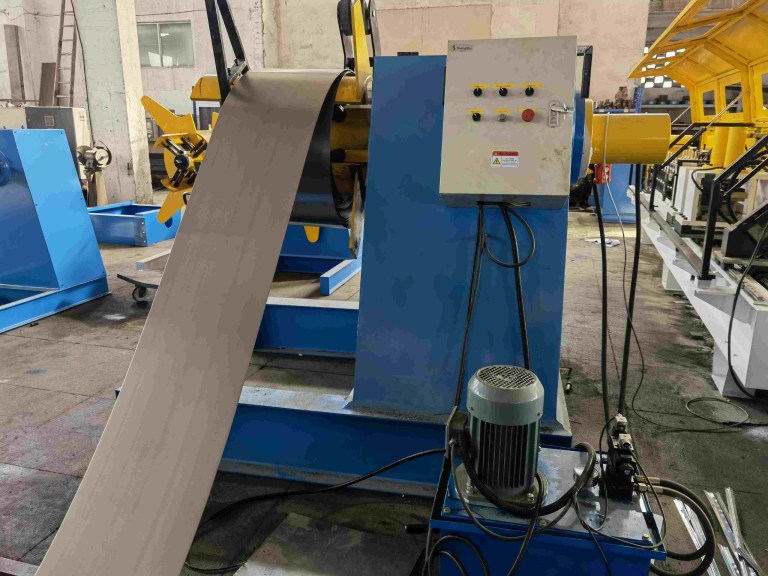

5-тонный ручной стриппер UnCoil

  1. Ширина рулонных полос: 200-500 мм
  2. Внутренний диаметр рулонных полос: от 480 мм до 560 мм
  3. Макс. грузоподъемность: 5 тонн
  4. Конструкция: стальная пластина и сварная балка
  5. Функция: Поддержка и разматывание стальных полос, а затем их подача в машину.

Кормление И нивелирование, используемое в машине с С-образным каналом

  1. Тип подачи: регулируемый вручную
  2. Диапазон ширины материала: 200-600 мм
  3. Диаметр подающего и направляющего ролика: ￠70 мм
  4. Материал ролика: сталь 45 # с закалкой, твердость HRC 48-52, поверхность хромированная
  5. Выравнивающий ролик: верхний – 3, нижний – 4 (всего 7 роликов)
  6. Правильный ролик: сталь 45 # с закалкой, твердость HRC 48-52, хромированный
  7. Диаметр выравнивающего вала: ￠76 мм
  8. Материал выравнивающего вала: сталь 45#, закаленная и отпущенная

Профилегибочная машина для производства профилей типа С

  1. Толщина материала: 1,5-3,5 мм
  2. Мощность главного двигателя: 22 кВт
  3. Скорость формовки: 8-20 м/мин (без учета времени резки)
  4. Количество мест: 22 станции
  5. Материал и диаметр вала: ￠75 мм, сталь 45#
  6. Материал формовочных роликов: GCR 15, закаленный и хромированный, толщина 0,05 мм
  7. Допуск: +/-5 мм
  8. Тип привода: 2,0-дюймовый одноцепной
  9. Общий вес: около 10 тонн
  10. Размеры стенки и фланца можно регулировать.

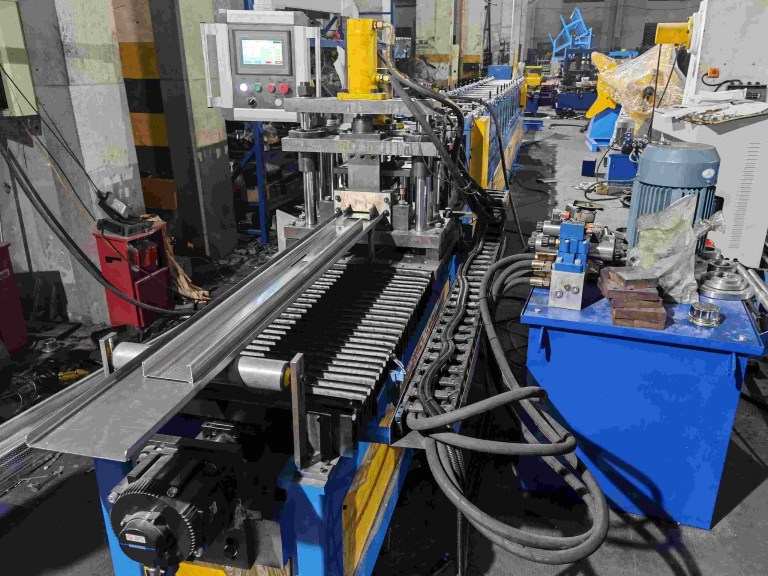

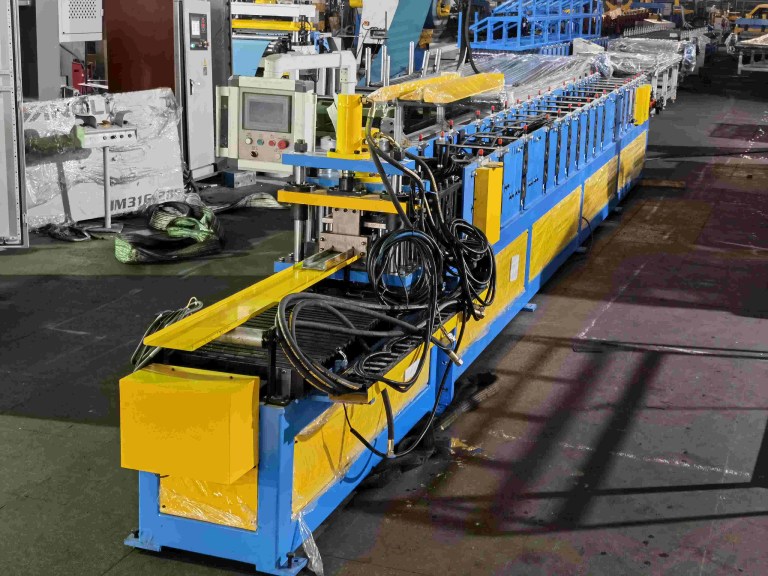

Гидравлическое режущее устройство

  1. Тип резки: Гидравлическая резка
  2. Мощность резки: 11 кВт
  3. Рабочее давление: 12-16 MPA
  4. Движение резки: формовка проката происходит непрерывно во время резки
  5. Материал пресс-формы: сталь Cr12 с закалкой, твердость HRC 60-62
  6. Длина и количество резки: клиенты задают длину и количество на сенсорном экране ПЛК
  7. Допуск по длине: +/-5 мм

Гидравлическая станция C-образной прогонки

  1. Гидравлическая мощность: 11 кВт
  2. Рабочее давление: 12-16 MPA
  3. Гидравлическое масло: гидравлическое масло 46#
  4. Цвет: синий (или в зависимости от требований)

Система управления C-канальной машиной

  1. Рабочий вводит длину и количество изделий через сенсорный экран, всего 20 групп, сенсорный экран показывает рабочий статус станка.
  2. Используйте авиационный штекер для легкого подключения
  3. Компьютерная система управления: ПЛК Panasonic или Siemens
  4. Энкодер и концевой выключатель: бренд Omron
  5. Частотный преобразователь: Yaskawa
  6. Сенсорный экран: MCSG или Siemens
  7. Мощность системы управления: защита от перегрузки
  8. Давление гидравлической станции: ≧12 МПа
  9. Ток: 380 В постоянного тока, 60 Гц, 3 фазы

Заключение

Готов к Удивительныйзначительно повысьте эффективность своего производства с помощью 100% Надежная машина? Профилегибочная машина для производства С-образного профиля Обеспечивает непревзойденную точность и скорость для решения ваших задач в области проектирования конструкций. Свяжитесь с Beli RollForming сегодня Чтобы обсудить ваши конкретные требования к профилю и начать оптимизацию вашего производственного процесса!

Вес 65000 кг
Габариты 8500 × 1200 × 1300 мм
