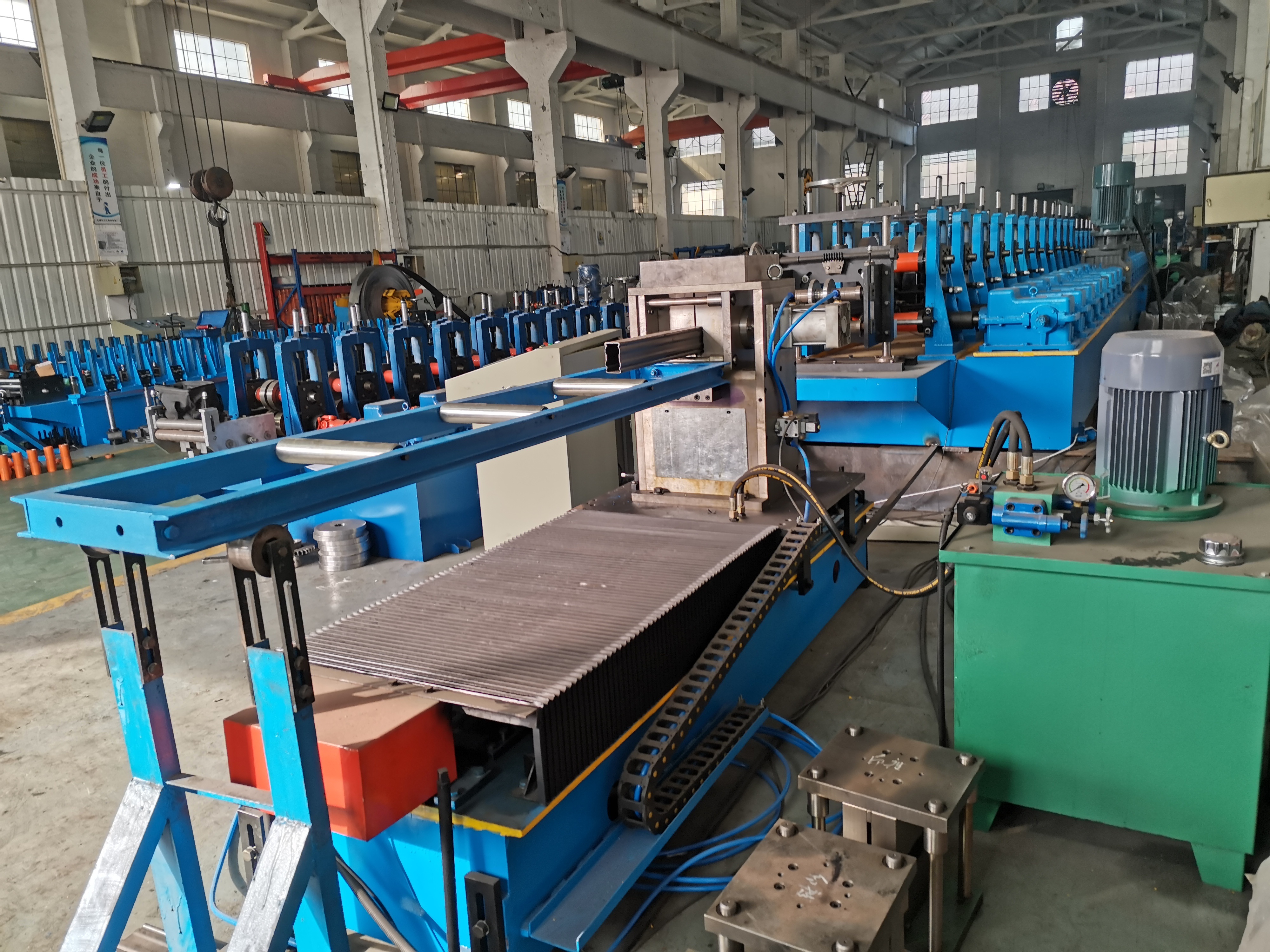

เครื่องขึ้นรูปเหล็กกล่องแบบบูรณาการดีไซน์ใหม่

เครื่องจักรคานกล่องแบบบูรณาการดีไซน์ใหม่ ออกแบบมาเพื่อผลิตคานกล่อง และไม่จำเป็นต้องใช้เครื่องต่อคานกล่องเพิ่มเติม ซึ่งจะช่วยประหยัดต้นทุนวัสดุและแรงงาน.

---

Box Beam คืออะไร?

อย่างที่เราทราบกันดี, คานกล่อง ไม่มีขั้นบันไดแบบฝัง แต่มีด้านเรียบสี่ด้านเหมือนกล่อง คานรับน้ำหนักทั้งหมดโดยทั่วไปจะติดตั้งเข้ากับเสาโครงสร้างตั้งตรงโดยใช้หมุดย้ำหรือตะขอในตัว บางระบบอาจใช้คลิปหรือสลักเกลียวเพิ่มเติมเพื่อล็อคคานเข้ากับเสาตั้งตรง.

คานกล่องแบบดั้งเดิม

โดยทั่วไปแล้ว คานกล่องจะทำจากเหล็กรูปตัว C สองชิ้นที่เหมือนกันมาประกบกันเพื่อขึ้นรูปเป็นกล่อง คานกล่องมีความแข็งแรงที่สุดเมื่อเทียบกับคานประเภทอื่นๆ ดูรายละเอียดเพิ่มเติมได้ที่: เครื่องขึ้นรูปคานกล่อง

คานกล่องดีไซน์ล่าสุด

คานกล่องดีไซน์ใหม่นี้มีข้อต่อในตัว ช่วยประหยัดวัสดุที่มีความกว้าง 80-90 มม. และยังลดต้นทุนแรงงานได้อีกด้วย แต่ความสามารถในการรับน้ำหนักจะอยู่ที่ประมาณ 88-901 ตัน 3 ตัน เท่ากับคานแบบดั้งเดิม.

ชิ้นส่วนเครื่องจักรแบบคานกล่องดีไซน์ใหม่

1.  เครื่องคลายขดลวดไฮดรอลิกขนาด 5 ตัน
2. เครื่องป้อนและเครื่องนำทาง
3. โรงงานรีดขึ้นรูป
4. หน่วยตัดไฟแบบไม่หยุด
5. แผงควบคุม
6. ตารางการเก็บรวบรวม

กระบวนการผลิตด้วยเครื่องขึ้นรูปเหล็กกล่องแบบม้วน

แนะนำโดยสังเขปเกี่ยวกับเครื่องขึ้นรูปคานกล่องดีไซน์ใหม่

1. ช่วงความหนา: 1.5-2.0 มม.
2. ประเภท: Beli100-200
3. กำลังมอเตอร์: 18.5 กิโลวัตต์ * 2
4. ประเภทระบบส่งกำลัง: เกียร์ธรรมดาพร้อมข้อต่อยูนิเวอร์แซล
5. ความเร็วของสายเคเบิล: 15-20 เมตร/นาที
6. วัสดุลูกกลิ้ง: GCR 15, HRD 58-62°
7. วัสดุแกน: 40 CR, เส้นผ่านศูนย์กลาง 80 มม.
8. ขั้นตอนการขึ้นรูป: 24-28
9. โครงสร้าง: แบบคาสเซ็ตต์เหล็กหล่อ
10. ปรับตัวเว้นระยะแบบแยกส่วนเพื่อสร้างช่อง C ที่มีขนาดแตกต่างกัน
11. ชิ้นส่วนที่ขับเคลื่อนทั้งหมดจะมีตาข่ายนิรภัยคลุมอยู่
12. มีอุปกรณ์ช่วยยืดผมเพื่อให้ผลิตภัณฑ์ตรงสวยงาม.
13. กำลังตัดของเลื่อย: 15 กิโลวัตต์
14. วัสดุที่สูญเสียไป: 4 มม.
15. ระบบควบคุมด้วยคอมพิวเตอร์: PLC ของซีเมนส์
16. ตัวเข้ารหัส: ยี่ห้อ Omron
17. เครื่องแปลงความถี่: ยาสกาวา
18. หน้าจอสัมผัส: MCSG
19. ระบบควบคุมกำลังไฟ: การป้องกันการโอเวอร์โหลด
20. แรงดันและกระแสไฟฟ้า: 380 โวลต์, 50 เฮิรตซ์, 3 เฟส

บริษัท เบลลี อินดัสทรี เรามีเครื่องขึ้นรูปโลหะแบบม้วน (Roll Forming Machines) ครบวงจรสำหรับระบบชั้นวางพาเลท เช่น: เครื่องจัดเรียงสินค้าแบบตั้งตรง, การขึ้นรูปเหล็กกล่อง, เครื่องผลิตแผงชั้นวางของ, เครื่องผลิตคานขั้นบันได ฯลฯ. ติดต่อเรา สำหรับข้อมูลเพิ่มเติม
