เครื่องขึ้นรูปแผ่นพื้นเหล็ก

เครื่องขึ้นรูปแผ่นพื้นเหล็ก

เครื่องขึ้นรูปแผ่นพื้นเหล็กได้รับการออกแบบและผลิตขึ้นเพื่อผลิตแผ่นพื้นเหล็กสำหรับอาคารเหล็ก.

ภาพวาดโปรไฟล์



แผ่นพื้นคอมโพซิต
พื้นดาดฟ้าคอมโพสิตแบบเว้าที่มีความแข็งแรงสูงมาก
ดาดฟ้าพื้นแบบคลาสสิก
พื้นเหล็กสำเร็จรูปที่มีการออกแบบมาตรฐานนั้นถูกคิดค้นขึ้นในทศวรรษ 1970 และยังคงใช้กันอย่างแพร่หลายในปัจจุบัน
ดาดฟ้าพื้นลึก
รูปทรงโปรไฟล์ลึกช่วยให้ได้พื้นเหล็กและแผ่นพื้นคอมโพสิตที่มีประสิทธิภาพสูง โดยใช้คอนกรีตน้อยลง ระบบ Slimflor มีคานเหล็กปีกล่างที่กว้างกว่า ทำให้พื้นสามารถวางลงบนปีกล่างได้อย่างพอดี.
พื้นไม้ระแนงโลหะ
พื้นระเบียงดีไซน์ใหม่ ทนทานต่อการโก่งตัวจากการบีบอัดเป็นพิเศษ ส่งผลให้รับน้ำหนักได้ดีกว่าพื้นระเบียงแบบดั้งเดิม.

ข้อมูลวัสดุ：

  • วัสดุขดลวด: เหล็กชุบสังกะสี, 235-500MPA
  • ความหนาของวัสดุขดลวด: 0.6-1.5 มม.

กระบวนการของสายการผลิต

ผู้จำหน่ายเครื่องขึ้นรูปแผ่นพื้นโลหะ
กระบวนการผลิตแผ่นพื้นเหล็กขึ้นรูปด้วยเครื่องรีดขึ้นรูปประกอบด้วย การคลายม้วน – การรีดขึ้นรูป – การตัด – การรวบรวม

พารามิเตอร์สำหรับสายการผลิตเครื่องขึ้นรูปม้วนที่ต้องการ

เครื่องคลายขดลวดไฮดรอลิกพร้อมรถขนขดลวด

  • การคลายด้วยไฟฟ้า การคลายและการดึงด้วยระบบไฮดรอลิก
  • ความจุสูงสุด: 11 ตัน
  • D: 508 มม. O.D: 1350 มม.
  • ความกว้างสูงสุด: 1350 มม.
  • กำลังไฮดรอลิก: 5.5 กิโลวัตต์, กำลังมอเตอร์คลายขดลวด: 5.5 กิโลวัตต์
เครื่องคลายม้วนไฮดรอลิกอัตโนมัติ
การขยายตัวด้วยระบบไฮดรอลิกและการคลายตัวด้วยไฟฟ้า

 เครื่องม้วนขึ้นรูป

  • ผลิตจากเหล็กรูปตัว H และแผ่นเหล็กเชื่อม ความหนาของผนังด้านข้าง: 25 มม. เหล็กรูปตัว H ขนาด 450 มม.
  • สถานีลูกกลิ้ง: 30-36 ตัว พร้อมลูกกลิ้งเสริมอีกหลายตัว
  • เส้นผ่านศูนย์กลางของเพลา: 110 มม.
  • วัสดุของเพลา: เหล็กกล้า 45# ผ่านการอบชุบความร้อน HRC50~55
  • วัสดุของลูกกลิ้ง: GCR 15(ASRM a295:1998เหล็กกล้าชุบแข็งและชุบโครเมียมหนา 0.05 มม.
  • กำลังมอเตอร์: 22KW*2
  • ระบบส่งกำลัง: โดย Gears&Chains (ขนาด 2 นิ้ว แบบเดี่ยว)
  • การควบคุมความเร็ว: โดยใช้อินเวอร์เตอร์ความถี่
  • ความเร็วของเครื่องจักร: 10-15 เมตร/นาที

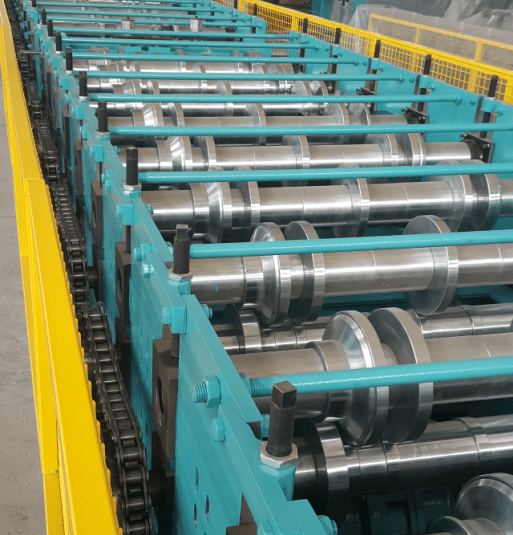

เครื่องขึ้นรูปม้วนพื้นดาดฟ้า
เครื่องรีดขึ้นรูปพื้นเหล็ก โครงสร้างแผ่นเหล็ก

อุปกรณ์ตัดไฮดรอลิก

  • วัสดุของแม่พิมพ์ตัด: เหล็กกล้า Cr12 ชุบแข็ง ความแข็ง HRC 60-62
  • ความยาวและปริมาณการตัด: ลูกค้าสามารถตั้งค่าความยาวและปริมาณได้บนหน้าจอสัมผัส PLC
  • กำลังไฟฟ้าของสถานีไฮดรอลิก: 5 กิโลวัตต์
  • ค่าความคลาดเคลื่อนของความยาวในการตัด: +/- 2 มม.

ควบคุม ระบบ

  • พนักงานป้อนความยาวและปริมาณของผลิตภัณฑ์ผ่านหน้าจอสัมผัส รวมทั้งหมด 20 กลุ่ม หน้าจอสัมผัสจะแสดงสถานะการทำงานของเครื่องจักร,
  • กล่องควบคุม PLC: 700 มม. x 1000 มม. x 300 มม.
  • ระบบควบคุมด้วยคอมพิวเตอร์: PLC ของมิตซูบิชิ
  • อินเวอร์เตอร์ความถี่: มิตซูบิชิ
  • Encoder: ยี่ห้อ Omron
  • สวิตช์จำกัด: ออมรอน
  • กำลังระบบควบคุม: ป้องกันการรับโหลดเกิน
  • ความดันของสถานีไฮดรอลิก: ≧12Mpa
  • กระแสไฟฟ้า: 415 โวลต์ กระแสตรง 50 เฮิรตซ์ 3 เฟส

โต๊ะเก็บงาน

รวบรวมผลิตภัณฑ์หลังจากตัดแล้ว เหล็กฉากเชื่อม ลูกกลิ้งชุบโครเมียม

Believe Industry Company เรามีเครื่องขึ้นรูปเหล็กแผ่นพื้นหลายแบบ และยังรับผลิตตามแบบที่ลูกค้าต้องการอีกด้วย. ดูเพิ่มเติม.



น้ำหนัก 10000 กก.
ขนาด 16000 × 1500 × 1500 มิลลิเมตร
