Perfiladora de chapa ondulada

Cobertura de 762 mm con bobina de 914 mm: cómo se dimensiona la línea

Respuesta breve: Una máquina perfiladora de chapa ondulada convierte bobina de acero lisa en el perfil ondulado redondo para cubierta y fachada. El juego de rodillos estándar trabaja con paso de 76,2 mm y profundidad de onda de 18 mm, acepta bobina de 914 mm y entrega 762 mm de cobertura a 10 a 15 m/min en 24 estaciones de conformado.

Casi todos los compradores llegan con dos cifras: un ancho de bobina y un ancho de cobertura. Esas dos cifras definen el juego de rodillos, la guía de borde y la carrera de corte. Una perfiladora de chapa ondulada montada sobre el par equivocado funciona igual, pero las hojas no solaparán bien en obra. Esta página cubre la geometría del perfil, la conversión de bobina a cobertura, los módulos de la máquina y las comprobaciones que conviene hacer antes de firmar una orden de compra. Si todavía está comparando familias de perfiles, lea primero la guía principal sobre máquinas formadoras de rollos de chapa metálica primero.

Qué hace una máquina perfiladora de chapa ondulada

Una máquina perfiladora de chapa ondulada hace un solo trabajo. Dobla una banda plana a través de una serie de castillos motrices hasta que la banda toma la sección ondulada y después la corta a medida. Nada se suelda. Nada se prensa. La onda sale de la luz entre rodillos en una sola pasada continua.

Por eso una perfiladora de chapa ondulada se dimensiona por el perfil y no por la hoja. El largo de la hoja sale del encoder y de la señal de corte. El ancho sale del juego de rodillos y del recorte de borde.

Una propiedad separa la chapa ondulada de la mayoría de los perfiles de cubierta. Al juego de rodillos no le importa el ancho de la bobina de entrada. Cambie la bobina, ajuste a mano la guía de alimentación y la misma línea produce una hoja más angosta con el mismo paso y la misma profundidad de onda. No hace falta cambiar el molde, y eso es lo que permite que una máquina atienda varios mercados.

Las cifras del perfil que definen toda la línea

Cinco dimensiones aparecen en todo plano ondulado. Son también las cinco preguntas que un fabricante debe responder antes de cotizar.

Parámetro	Ondulado estándar	Qué controla
Paso, de onda a onda	76.2 mm (3 inch)	Diámetro de rodillo y número de castillos
Profundidad de onda	18 mm	Luz entre rodillos, rigidez del eje
Ancho de alimentación	bobina de 914 mm	Ajuste de guía, tamaño del desbobinador
Ancho útil	762 mm después del solape	Hojas por superficie de cubierta
Relación de cobertura	83.4%	Bobina que termina como ancho vendible

Dos variantes se sitúan a cada lado del perfil estándar, y la misma perfiladora de chapa ondulada produce ambas cuando se cambia el juego de rodillos. Un perfil mini ondulado usa un paso más corto y una onda menos profunda, lo que sirve para cubiertas residenciales y para el mercado sudafricano, donde la hoja angosta sigue siendo común. Un perfil ondulado profundo supera los 25 mm de onda para fachadas industriales y luces largas que necesitan rigidez de la propia sección.

Si su perfil no es ninguno de estos, el juego de rodillos se fabrica según su plano. Envíe un plano de sección con paso, profundidad, ancho de cobertura y espesor de material, y la perfiladora de chapa ondulada se construye alrededor de él. Nuestra página de perfiles personalizados cubre lo que ese plano debe contener.

Del ancho de bobina al ancho útil

En una perfiladora de chapa ondulada el ancho de cobertura siempre es menor que el ancho de bobina. La diferencia es el acero que consume la onda más el recorte de borde, y la fija el juego de rodillos, no el operador.

Ancho de bobina	Ancho útil	Ancho que consumen onda y recorte	Uso típico
1250 mm	1000 mm	250 mm	Cubierta comercial ancha
1000 mm	838 mm	162 mm	Cubierta y fachada general
914 mm	762 mm	152 mm	Ondulado clásico de 3 pulgadas, mercados de exportación

Con la bobina de 914 mm la pérdida es del 16,6 por ciento. Ese número pertenece a su hoja de costos, porque define cuánta bobina compra por metro cuadrado de cubierta terminada. El método completo está en nuestra guía de cálculo del ancho de la bobina. Confirme el ancho de cobertura en un plano de sección antes de ordenar, porque dos perfiles con el mismo paso pueden recortar distinto en el borde, y un error de 5 mm en el solape se convierte en una vía de agua en una cubierta terminada.

Qué compone una perfiladora de chapa ondulada

Toda perfiladora de chapa ondulada que fabricamos sigue la misma secuencia, ya sea de 10 m/min o de 15 m/min.

Desbobinador hidráulico de 5 toneladas para manejo de bobina y expansión del mandril
Unidad de alimentación y guiado con ajuste de borde por volante manual
Tren de conformado de 24 castillos sobre bastidor soldado de viga H
Dispositivo de corte hidráulico con cuchilla Cr12MoV y control de largo por PLC
Gabinete de control con pantalla táctil, encoder e inversor
Mesa de salida, dos tramos, bastidor de acero angular

El desbobinador es donde empiezan casi todos los problemas de una perfiladora de chapa ondulada. Una bobina que se expande de forma desigual tira de la banda fuera de centro, y la guía tiene que corregir una falla que no creó. Nuestra guía de tipos de desenrolladores explica cuándo un mandril hidráulico vale el costo extra frente a uno manual.

Especificación técnica

La tabla siguiente es la configuración que fabricamos con más frecuencia para bobina galvanizada de 0,4 a 0,8 mm. Los valores cambian con el espesor del material y la profundidad del perfil.

Sección	Concepto	Especificación
Desbobinador	Tipo y capacidad	5 t hidráulico, bastidor de placa de acero y viga soldada
Desbobinador	Mandril y tamaño de bobina	Expansión 480 a 560 mm, diámetro interior de bobina 508 mm, exterior hasta 1350 mm
Desbobinador	Velocidad de desbobinado	0 a 15 m/min, inversor Yaskawa
Alimentación	Ancho de alimentación y guía	600 a 1450 mm, volante manual lateral
Conformado	Castillos y espesor	24 pasos de conformado, 0,4 a 1,6 mm
Conformado	Eje y rodillo	Eje 40Cr de 80 mm, rodillo de acero 45 con cromo de 0,05 mm
Conformado	Motor principal y velocidad	5 kW con transmisión por cadena, 10 a 15 m/min
Corte	Cuchilla y tolerancia	Cr12MoV, HRC 60 a 62, más o menos 5 mm
Corte	Control de longitud	PLC y encoder Omron, ajuste en pantalla táctil
Corte	Potencia Hidráulica	4 kW, 12 MPa o más
Control	PLC y gabinete	PLC Panasonic, gabinete de 700 x 300 x 1000 mm
Control	Alimentación eléctrica	380 V, 50 Hz, trifásica

Una capa, doble capa o casete

Los compradores sudafricanos piden a menudo una línea de doble capa que produzca IBR y ondulado en un mismo bastidor. Esa opción ahorra superficie de planta y un desbobinador, y es la razón por la que el formato se vende bien allí. La contrapartida es el tiempo de cambio y un bastidor más pesado. La comparación está en una capa frente a doble capa, y el lado IBR tiene su propia página en la Perfiladora de chapa IBR.

Las plantas que venden a varios mercados deberían mirar el utillaje de casete. Un cambio de casete modifica el perfil de una perfiladora de chapa ondulada en unas dos o tres horas sin desmontar el eje, lo que sirve para un taller que hace ondulado una semana y junta alzada la siguiente. Nuestra página sobre la línea perfiladora multiperfil cubre la comparación de costos.

Velocidad, producción y mano de obra

La velocidad de una perfiladora de chapa ondulada se cotiza en metros por minuto, pero el comprador planifica en hojas por turno. A 12 m/min con 85 por ciento de disponibilidad, un turno de 8 horas produce unos 4.900 metros. Cortado a 3,6 m, son unas 1.360 hojas. El mismo turno da unas 1.130 hojas a 10 m/min y 1.700 a 15 m/min.

A estas velocidades la perfiladora de chapa ondulada casi nunca limita la producción. Los cambios de bobina, el embalaje y el tiempo de grúa son los que limitan. Dos operarios atienden una línea estándar: uno en el desbobinador y el gabinete, otro en la mesa de salida. Un apilador automático elimina el segundo puesto en corridas largas y se paga más rápido donde la hoja se corta a largo fijo todo el día.

Acero y recubrimiento

Una perfiladora de chapa ondulada trabaja con bobina recubierta, y esa bobina vive a la intemperie durante décadas, así que la decisión de recubrimiento pesa más que la pintura del bastidor de la máquina. La bobina galvanizada por inmersión en caliente Z275 aporta 275 g/m2 de zinc en ambas caras y cubre la mayoría del trabajo industrial y agrícola. El Aluzinc AZ150 sirve para sitios costeros y de alta humedad donde el zinc solo se corroe demasiado rápido. La bobina prepintada con 25 micras de poliéster en la cara superior va en trabajos arquitectónicos donde el color importa, y debe conformarse sin que la pintura se agriete en la cresta de la onda, lo que es un ajuste de luz entre rodillos y no una especificación del recubrimiento.

Las normas que conviene citar en una orden de compra incluyen EN 10346 para acero recubierto por inmersión en caliente en continuo y AS/NZS 2728 para selección de recubrimiento según el ambiente. La World Steel Association publica antecedentes sobre acero recubierto en construcción, y el organismo de galvanizado cubre los ensayos de masa de recubrimiento en galvanizeit.org. guía de revestimiento de fachada cubre cómo cambia la elección de recubrimiento entre cubierta y fachada.

Qué define el precio

Cuatro cosas mueven la cifra de una cotización de perfiladora de chapa ondulada, y ninguna es el color de la pintura.

El número de castillos va primero. Un tren de 24 castillos maneja 18 mm de profundidad de onda en acero dulce con comodidad. Ondas más profundas o bobina G550 de alta resistencia necesitan más castillos y rodillos de mayor diámetro, porque cada castillo debe doblar menos por paso. El tamaño de eje y bastidor va segundo: un eje de 80 mm sobre bastidor de viga H cubre el perfil estándar, mientras que 1,6 mm a ancho completo sube ambos un escalón.

El método de corte va tercero. Una cizalla hidráulica de corte en parada es lo estándar. Una cizalla volante que corta en movimiento cuesta más y se justifica solo por encima de unos 20 m/min, velocidad que una línea ondulada rara vez alcanza. Las opciones van al final: apilador automático, rodillos de gofrado, bastidor de doble capa, sistema de casete. Pida cada una como línea separada para que la comparación entre proveedores siga siendo honesta.

Cómo especificar su línea

Envíe estos seis datos y un fabricante de perfiladoras de chapa ondulada puede cotizar sin una segunda ronda de preguntas.

Plano del perfil con paso, profundidad, ancho de alimentación y ancho de cobertura
Tipo de acero y rango de espesor, incluida la bobina más delgada y la más gruesa que vaya a procesar
Tamaño de bobina: diámetro interior, diámetro exterior y peso máximo
Velocidad de línea requerida y los largos de hoja que corta con más frecuencia
Suministro eléctrico en la fábrica de destino, incluidos tensión y fase
Condiciones de planta: temperatura ambiente, humedad y turnos por día

Believe Industry fabrica líneas de conformado a medida desde 2005, con más de 15 años de experiencia, más de 80 ingenieros y más de 500 proyectos entregados en más de 50 países bajo ISO 9001 y CE. Dimensionamos bastidor, rodillos y corte según su perfil, para que la perfiladora de chapa ondulada que recibe coincida con la bobina que realmente puede comprar.

Envíe el plano del perfil a enquiry@believeindustry.com o utilice el formulario de solicitud de cotización . Respondemos con un plano de disposición, la conversión de ancho de bobina a ancho de cobertura para su sección y un precio en dos días hábiles.

Galería de fotos

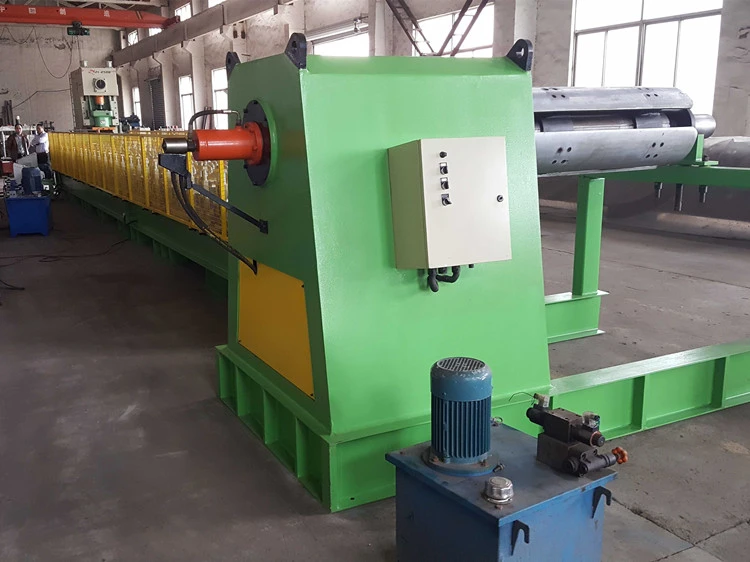

Desenrolladora hidráulica Beli RollForming de 5 toneladas para perfiladora de techos corrugados de alta velocidad — Nuestro robusto desenrollador hidráulico de 5 toneladas proporciona un desenrollado estable y automatizado, lo que garantiza un flujo de material constante para la producción de techos de metal de alta resistencia.

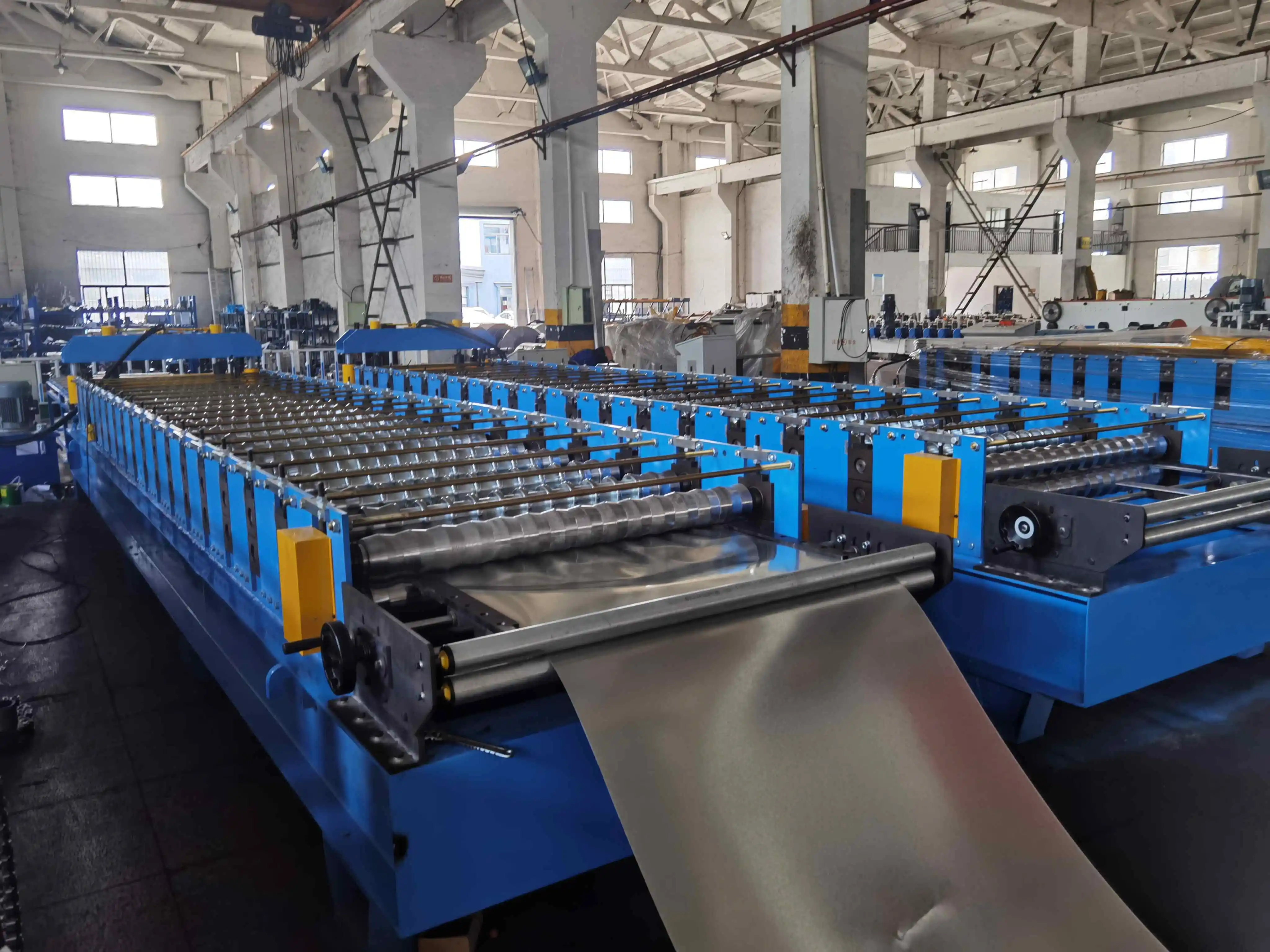

Alimentador y nivelador de precisión para perfilado de Beli RollForming — Este alimentador de alta precisión garantiza una alineación y nivelación precisa del material, evitando la deformación de la lámina antes de que ingrese a las estaciones de laminación de cartón corrugado.

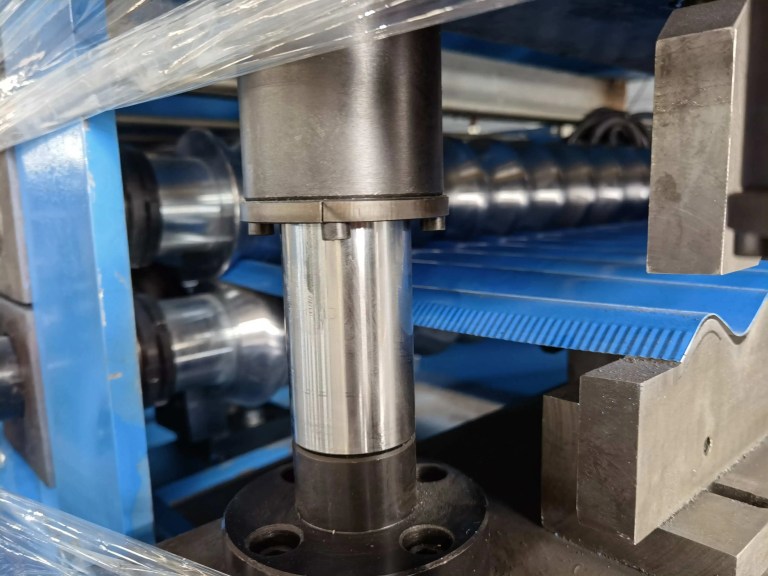

Cuchilla de corte de acero Cr12MoV para máquina perfiladora de láminas de techo corrugado — Equipada con una cuchilla de corte de acero Cr12MoV duradera, nuestra máquina proporciona un corte hidráulico limpio y sin rebabas para una longitud de hoja perfecta en todo momento.

Mesa de recolección automática y estante de salida para la línea de producción de perfilado Beli — La mesa de recolección de alta resistencia apila de manera ordenada las láminas corrugadas terminadas, lo que reduce los costos de mano de obra y protege la superficie del producto durante la descarga.

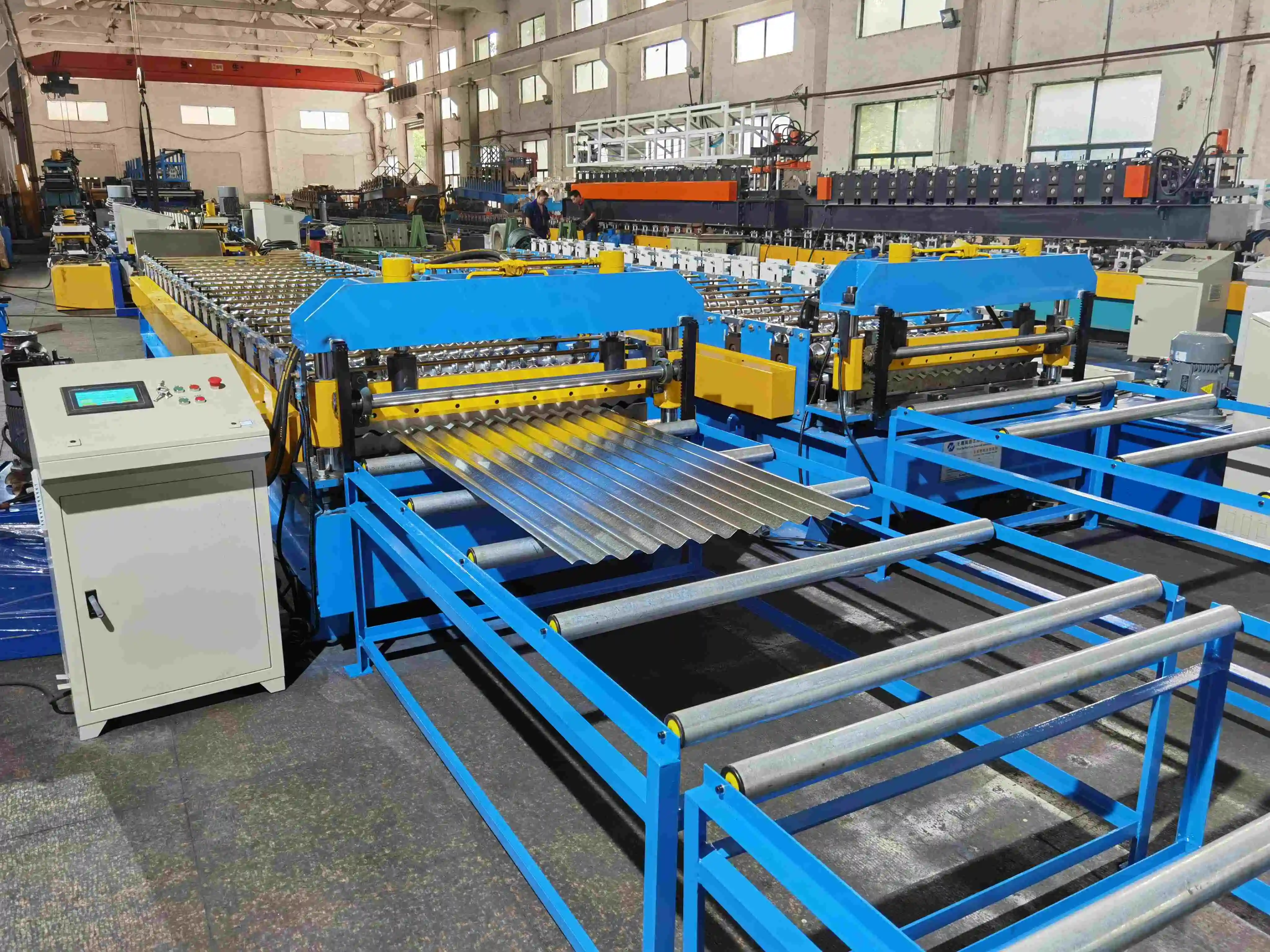

Línea de producción automática de perfiladoras de techos corrugados de Beli RollForming — Una vista integral de toda la línea de Beli RollForming, que integra controles PLC avanzados y tecnología de laminación de alta velocidad para lograr la máxima producción.

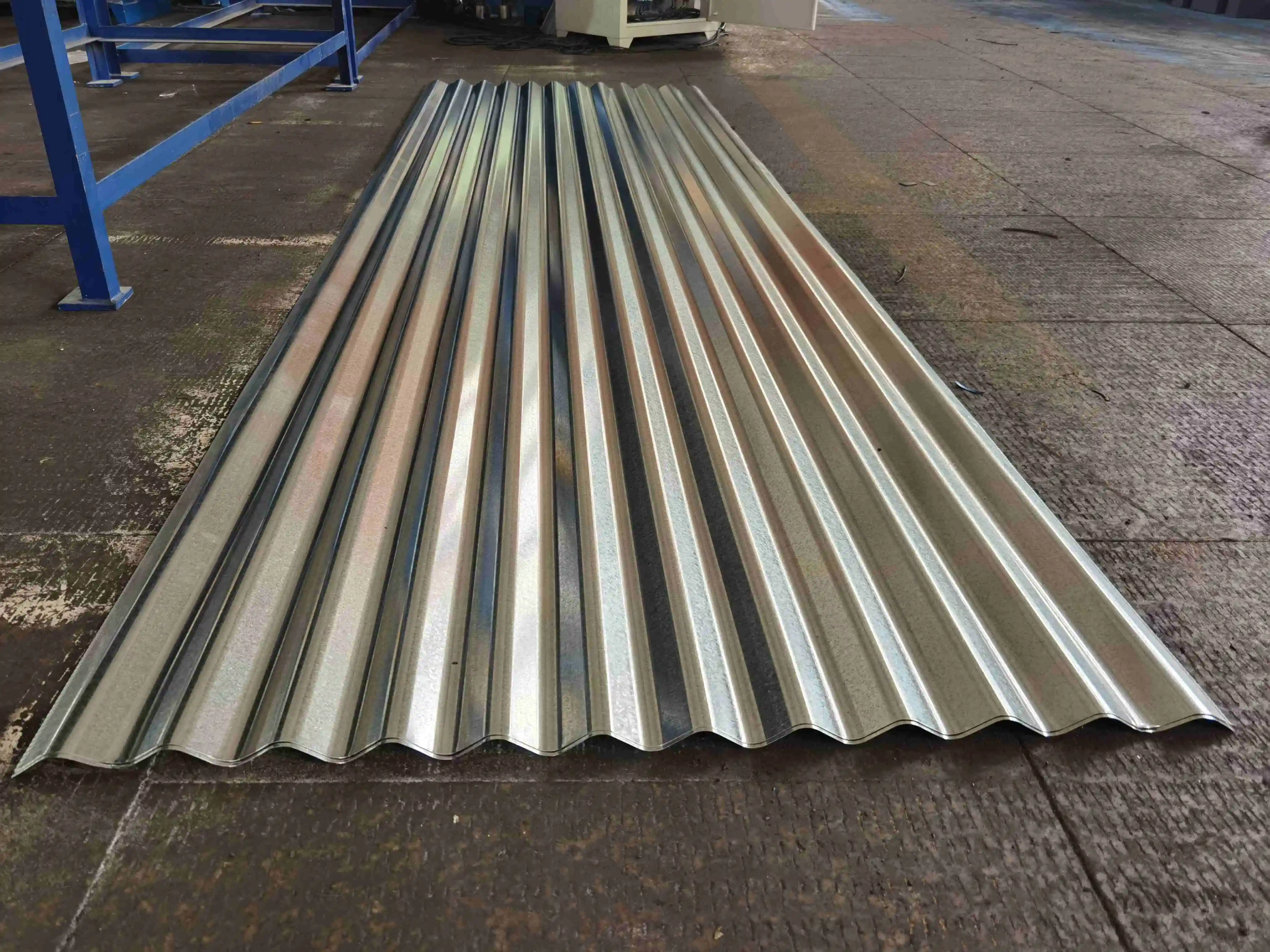

Muestra de chapa de techo corrugada terminada producida por la máquina formadora de rollos Beli — Muestras de láminas de techo corrugado de alta calidad que demuestran la geometría precisa del perfil y el acabado impecable logrados por nuestro equipo de perfilado industrial.

Preguntas frecuentes sobre la perfiladora de chapa ondulada

P: ¿Cuál es el tamaño estándar de una perfiladora de chapa ondulada?

R: Un tren de 24 castillos con eje de 80 mm, motor principal de 5 kW y desbobinador hidráulico de 5 toneladas. Toma bobina de 914 mm y produce 762 mm de cobertura con 18 mm de profundidad de onda, a 10 a 15 m/min.

P: ¿Puede una misma perfiladora de chapa ondulada trabajar con distintos anchos de bobina?

R: Sí. El juego de rodillos fija paso y profundidad, no el ancho. Cambie de bobina de 1250 mm a 914 mm y ajuste la guía lateral a mano. La hoja sale más angosta y la onda no cambia.

P: ¿Qué espesor de acero puede conformar la línea?

R: De 0,4 a 1,6 mm en la versión estándar de esta perfiladora de chapa ondulada. La cubierta suele usar 0,5 mm galvanizado y la fachada de 0,4 a 0,6 mm. Por encima de 1,2 mm a ancho completo, pida el bastidor reforzado y el eje mayor.

P: ¿A qué velocidad corre una línea ondulada?

R: De 10 a 15 m/min, lo que equivale a unas 1.130 a 1.700 hojas por turno de 8 horas con largos de 3,6 m. La producción suele estar limitada por los cambios de bobina y el embalaje, no por el tren.

P: ¿La máquina necesita cambio de molde para un perfil nuevo?

R: No para un cambio de ancho, y sí para una sección nueva. Paso, profundidad y forma de onda viven en el juego de rodillos, así que un perfil distinto necesita rodillos nuevos o un casete. El ancho solo nunca lo necesita.

P: ¿Por qué los compradores sudafricanos piden líneas de doble capa?

R: Un bastidor produce IBR y ondulado, lo que ahorra superficie, un desbobinador y un gabinete de control. Los talleres que venden ambos perfiles al mismo instalador de cubiertas obtienen más mezcla de producto con una sola inversión.

P: ¿Cuál es la diferencia entre chapa ondulada e IBR?

R: El ondulado es una onda sinusoidal redonda con paso de 76,2 mm. El IBR es un perfil acanalado cuadrado con nervio trapezoidal, normalmente 686 mm u 890 mm de cobertura. Ambos se forman con bobina recubierta, pero necesitan juegos de rodillos y guías distintos.

P: ¿Cuánto tardan la entrega y la instalación?

R: Las líneas estándar se embarcan en 45 a 60 días tras la aprobación del plano, con algunas semanas más para utillaje de casete o bastidor de doble capa. La instalación y la capacitación toman de 7 a 10 días en planta con un ingeniero para la puesta en marcha.
