Step Beam Roll Forming Machine

Penerangan

Step Beam Roll Forming Machine adalah untuk menghasilkan Steps Beams dengan pelbagai dimensi. Syarikat Percaya Industri mempunyai penyelesaian mesin yang berbeza untuk rasuk langkah:

Penghantaran: Rantaian atau Kotak Gear
Cara Kimpalan: Kimpalan titik atau Kimpalan berterusan Laser
Kelajuan: 1-2m/min atau 6-8m/min

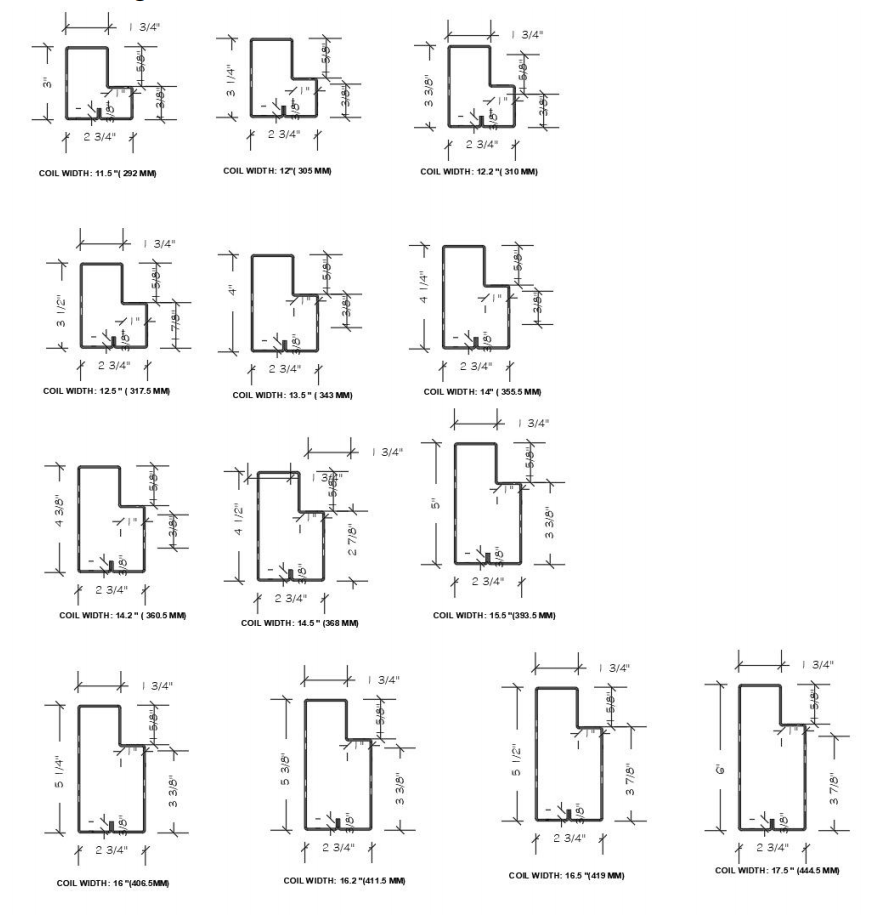

lukisan profil rasuk langkah dan dimensi — Mesin Pembentuk Roll Beam Step 7

Susun Letak Mesin Pembentuk Roll Beam Step

Step Beam Roll Forming Machine terdiri daripada

Uncoiler
Roll Bekas
- Feeder dan Guider
- Sistem takuk tebuk
- Roll Bekas
- Pelurus
- Peranti Memotong
Penyusun Auto
Pengawal PLC dan HMI
Stesen Hidraulik

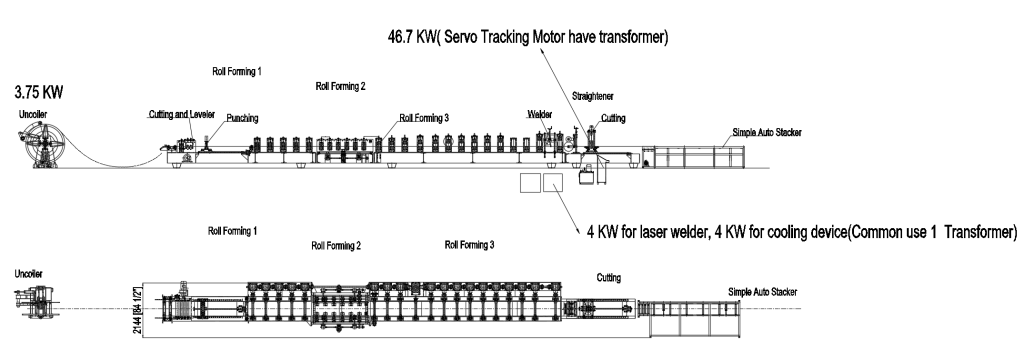

susun atur mesin membentuk roll rasuk langkah — Mesin Pembentuk Roll Beam Step 8

Komponen dan Spesifikasi Mesin Step Beam

Pembuka gegelung Hidraulik

Pengembangan hidraulik, pembongkaran elektrik
Kapasiti Memuatkan: Maks 5000 KGS
Lebar Gegelung: Maks 600 mm
ID: 520-620 mm, OD: Maks 1300 mm

Mesin Pembentuk Roll

Reka bentuk rasuk p laras automatik (3 inci hingga 6 inci). Dikawal oleh PLC.
Pengimpal laser Penyejuk air, peranti laser, sistem kawalan, kabel gentian kimpalan
Dipasang dengan peranti pelurus untuk memastikan rasuk keluaran lurus
Transmisi kotak gear, Iran Cast Stand
24 dirian membentuk, 6 dirian di antaranya ialah pelarasan pantas untuk pelbagai saiz rasuk langkah.
Kuasa Motor: 30 KW, laraskan kuasa motor: 1.5 KW x 2
Kelajuan Talian: 6-8 m/min
Peranti kimpalan berterusan laser 4 KW
Motor servo Yaskawa 2 x 3 KW untuk meningkatkan kelajuan talian

Pengawal PLC dan HMI

Pengguna memasukkan panjang, kuantiti dan lokasi lubang melalui skrin sentuh, skrin sentuh akan menunjukkan status kerja mesin. Dan mesin secara automatik akan mula berfungsi dan berhenti selepas program selesai
Voltan: 220 V, 240 V, 380V, 415 V, 440 V dan 480 V
Siemens PLC dan Skrin Sentuh
Pengekod Koyo
Penyongsang Yaskawa

Stesen Hidraulik

Bekalkan kuasa untuk pengembangan uncoiler, penebuk dan pemotongan
Kuasa: 2.2 KW dan 11 KW
Tekanan Kerja: 12-16 Mpa

Kalkulator Beban & Bahan Rasuk Langkah Rak Palet

Alat ini membolehkan jurutera menganggarkan panjang bahan yang sedang berkembang dan stesen pembentukan yang diperlukan untuk rasuk langkah berkekuatan tinggi..

Kalkulator Kapasiti Beban Rasuk Langkah v2.0

Pengiraan ketepatan termasuk hasil bahan, ketebalan dan ketinggian rasuk.

Ketinggian Rasuk (mm):

Panjang Rasuk (mm):

Ketebalan Bahan (mm):

Gred Keluli (Hasil):

Foto

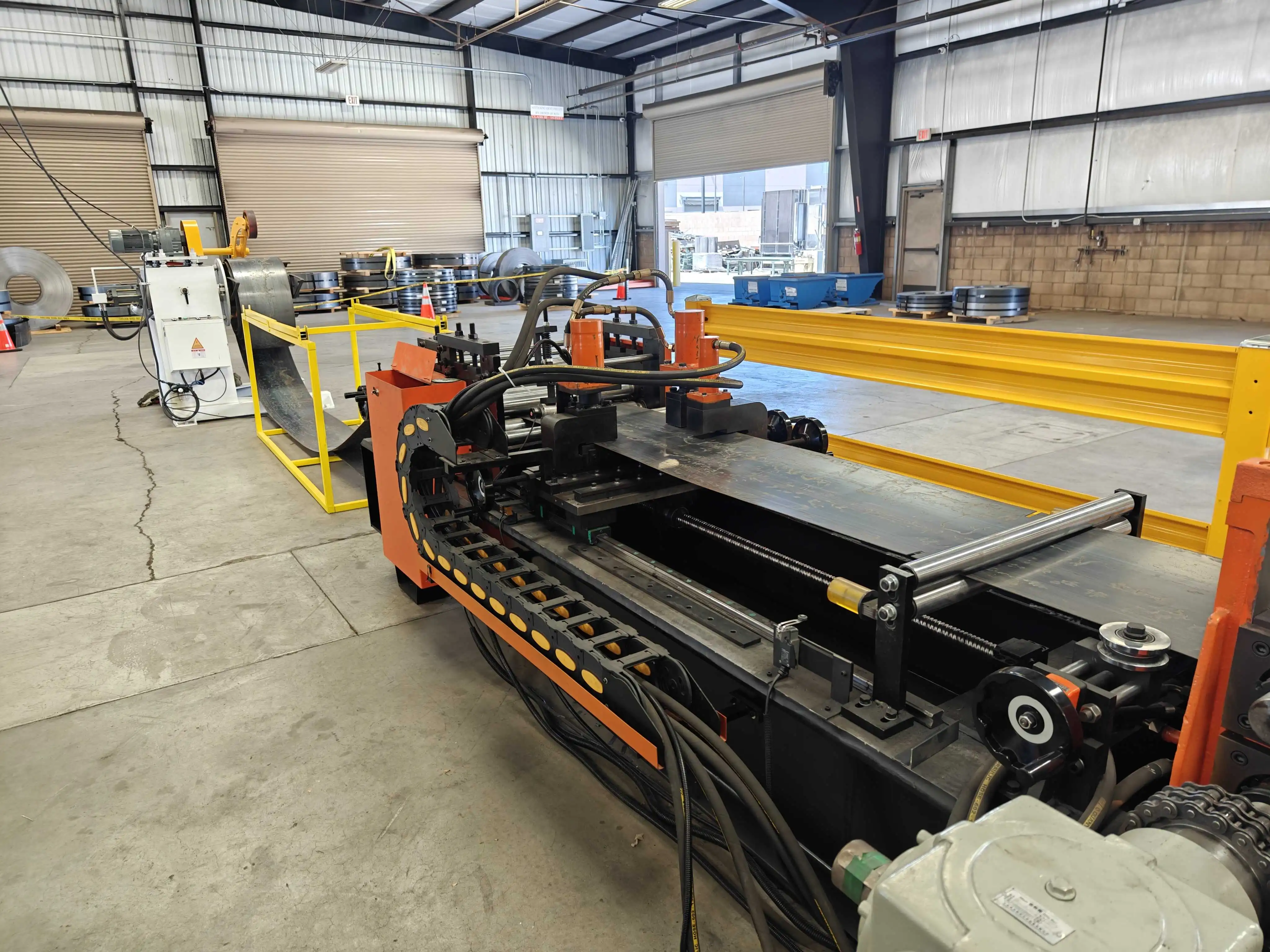

Step beam roll forming machine feeding, pra-menebuk, dan bahagian torehan. — Peranti Penyuap, Pra-Penebuk, dan Notcher yang penting menyediakan jalur keluli dengan lubang bolt dan pemotongan yang tepat sebelum proses gulingan utama.

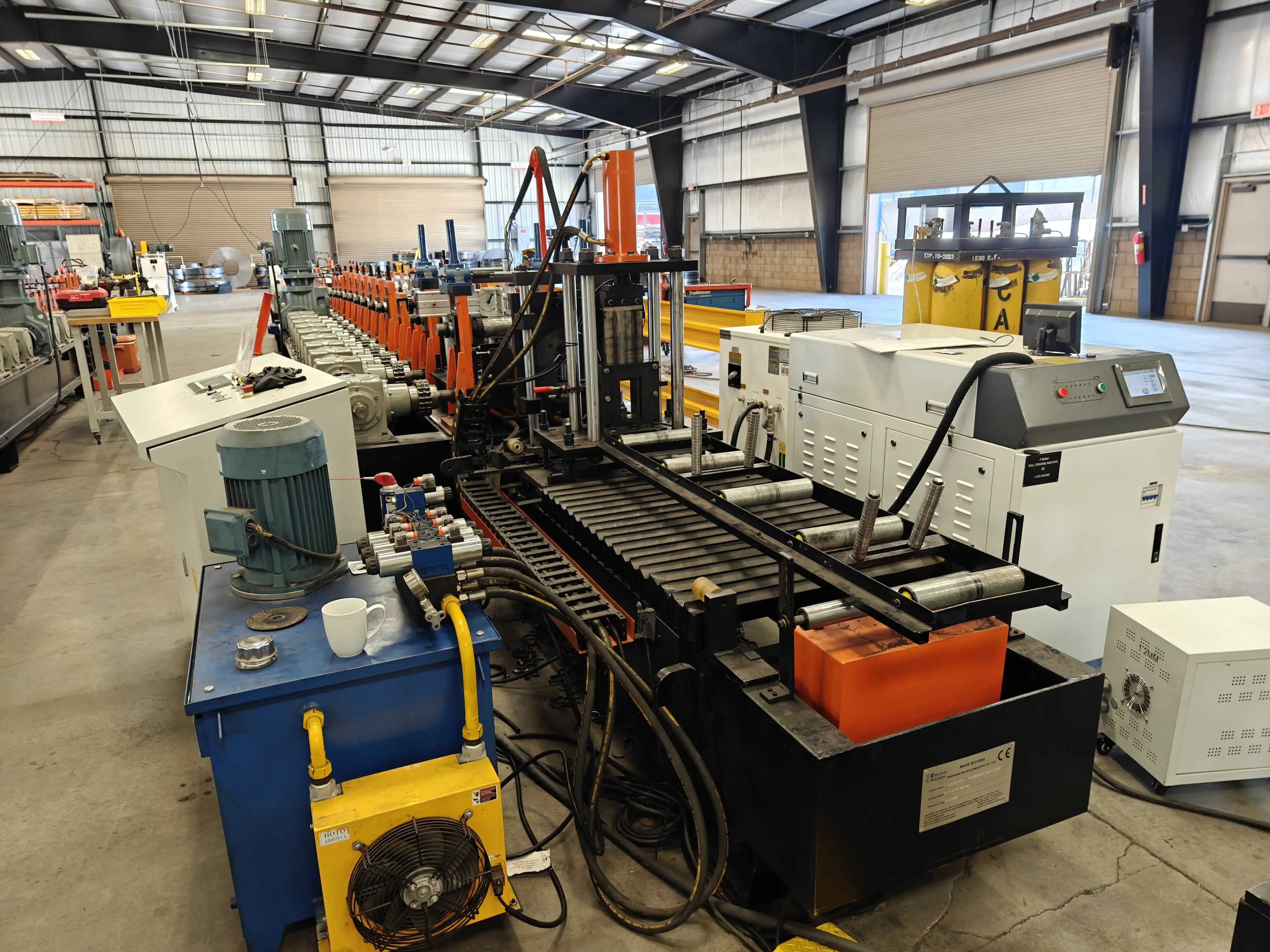

Peranti pemotongan hidraulik berkelajuan tinggi untuk profil terbentuk roll rasuk langkah. — Potongan akhir yang bersih dan tepat dipastikan oleh Pemotong Hidraulik yang berkuasa selepas profil rasuk langkah terbentuk.

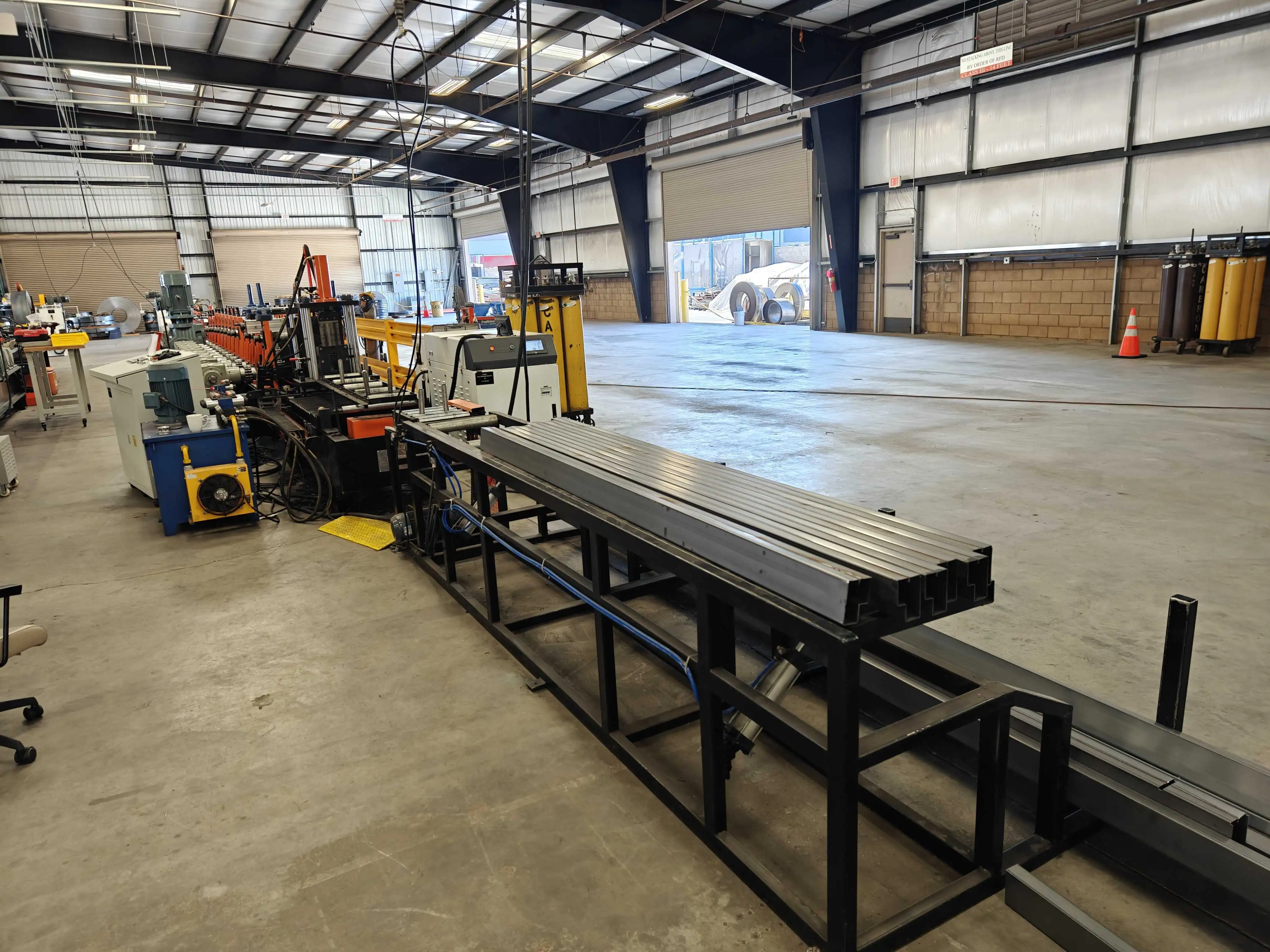

Persediaan barisan pengeluaran Mesin Pembentuk Roll Step Beam yang lengkap, menunjukkan meja yang tidak bergelung ke meja habis. — Pemandangan Rangkaian Pengeluaran Step Beam Roll yang lengkap, direka untuk pembuatan komponen rak gudang volum tinggi dan cekap.

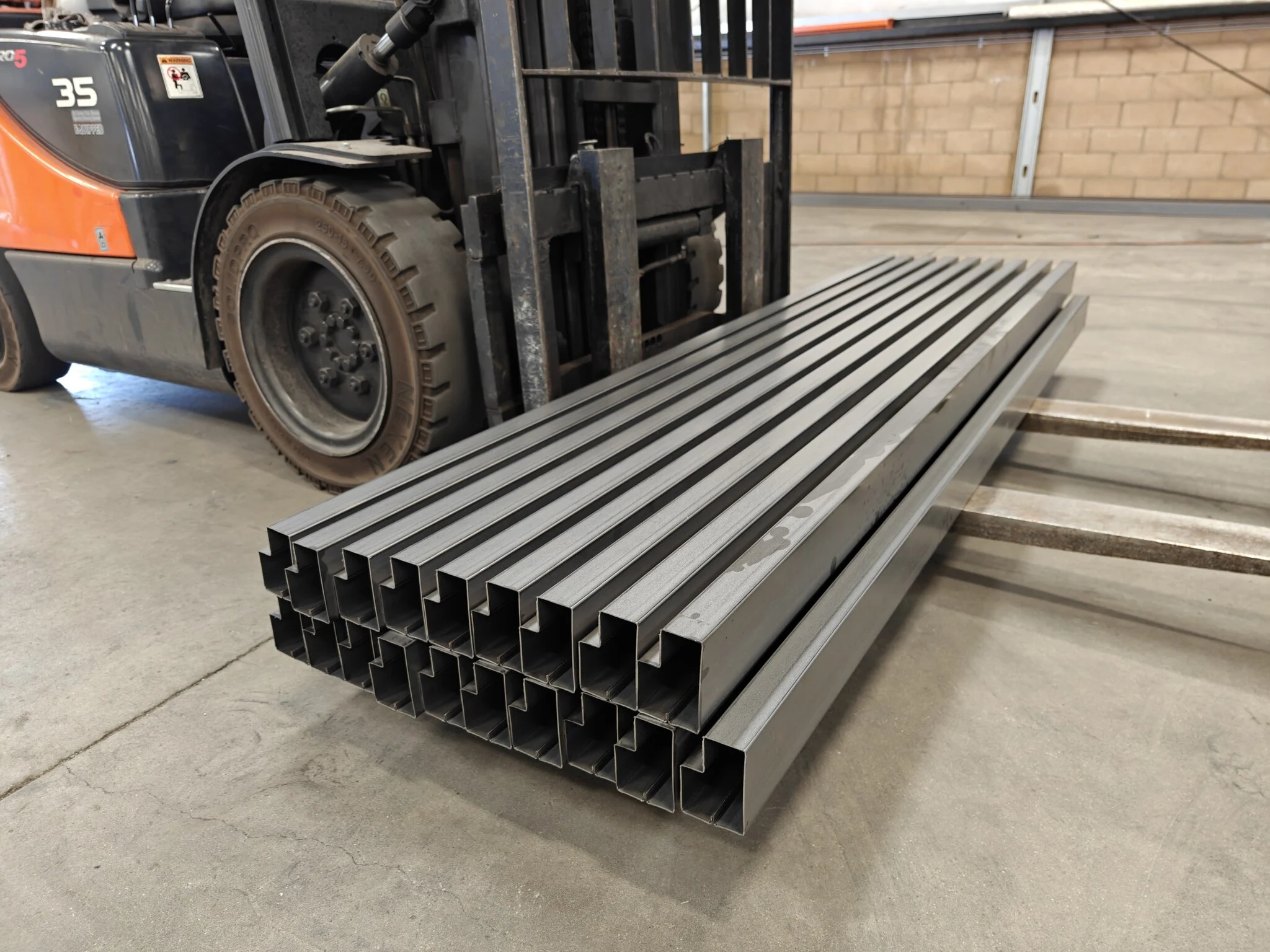

Sampel profil rasuk langkah siap digunakan dalam sistem rak palet tugas berat. — Sampel Step Beam yang telah siap menunjukkan profil, kekuatan dan integriti yang tepat yang diperlukan untuk rak gudang tugas berat.

Syarikat Percaya Industri mempunyai rangkaian penuh mesin membentuk gulungan untuk Sistem Rak Pallet. Seperti Mesin Rak Tegak, Mesin Rasuk Kotak, Mesin Panel Rak, dsb. Email kami atau Whatsapp Kami sekarang untuk maklumat lanjut.
