Basamaklı Kiriş Rulo Şekillendirme Makinesi

Açıklama

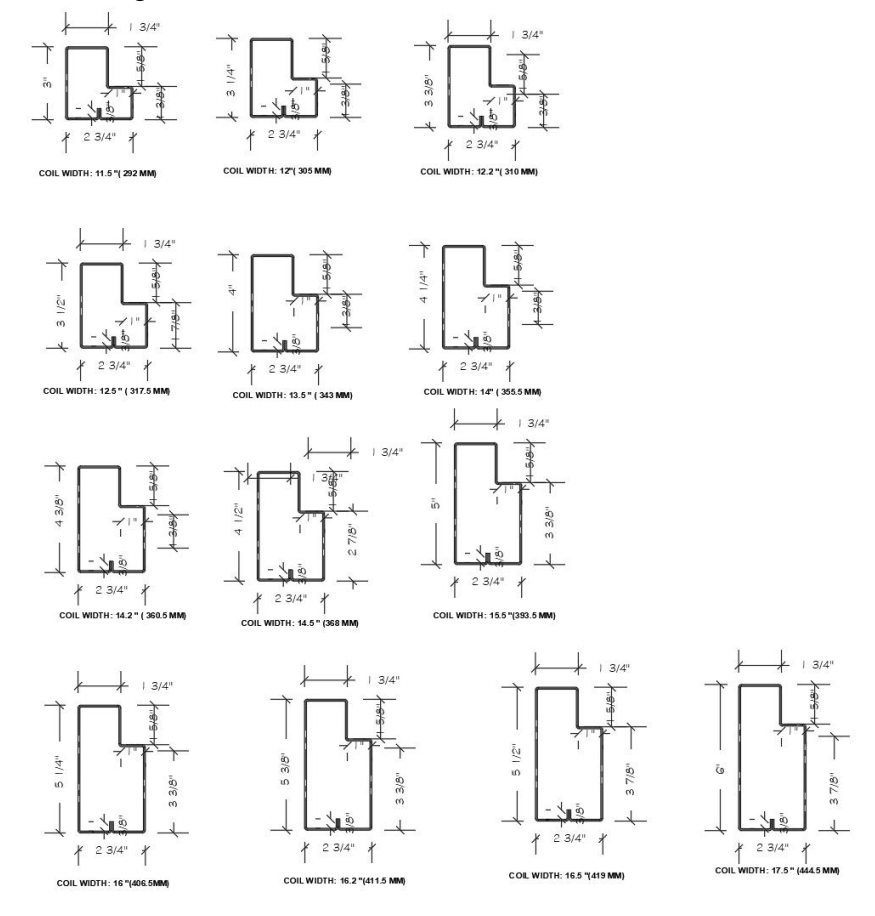

Basamaklı Kiriş Rulo Şekillendirme Makinesi Çeşitli boyutlarda basamak kirişleri üretmek için, Believe Industry Company'nin basamak kirişleri için farklı makine çözümleri bulunmaktadır:

Aktarım: Zincir veya Dişli Kutusu
Kaynak Yöntemi: Nokta Kaynak veya Lazer Sürekli Kaynak
Hız: 1-2 m/dak veya 6-8 m/dak

Basamaklı Kiriş Rulo Şekillendirme Makinesi 7

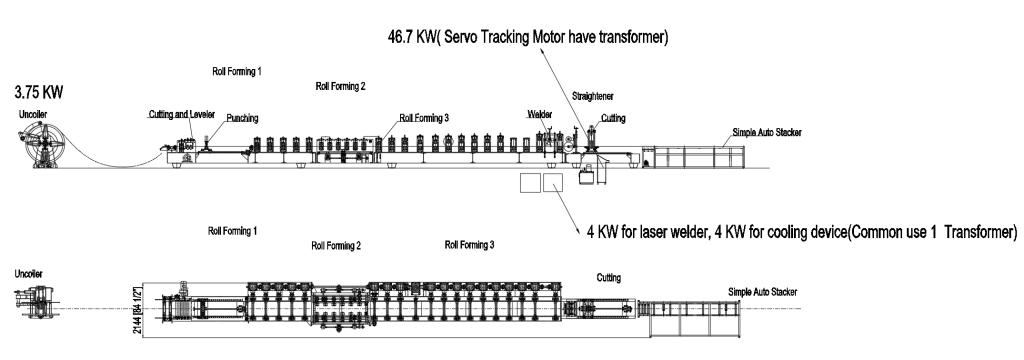

Basamaklı Kiriş Rulo Şekillendirme Makinesi Yerleşim Planı

Basamaklı Kiriş Rulo Şekillendirme Makinesi şunlardan oluşur:

Açıcı
Rulo Şekillendirici
- Besleyici ve Yönlendirici
- Delme çentik sistemi
- Rulo Şekillendirici
- Düzleştirici
- Kesme Aleti
Otomatik İstifleyici
PLC ve HMI kontrol cihazı
Hidrolik İstasyonlar

kademeli kirişli rulo şekillendirme makinesi düzeni — Basamaklı Kiriş Rulo Şekillendirme Makinesi 8

Basamaklı Kiriş Makinesi Bileşenleri ve Özellikleri

Hidrolik Bobin Açıcı

Hidrolik genleşme, elektrikli açma
Yükleme Kapasitesi: Maksimum 5000 kg
Bobin Genişliği: Maksimum 600 mm
İç çap: 520-620 mm, Dış çap: Maksimum 1300 mm

Rulo Şekillendirme Makinesi

Otomatik ayarlanabilir kiriş boyutu (3 inç ila 6 inç) tasarımı. PLC tarafından kontrol edilir.
Lazer kaynak makinesi, su soğutucu, lazer cihazı, kontrol sistemi, kaynak fiber kablosu
Çıkış ışınlarının düz olmasını sağlamak için doğrultma tertibatı ile monte edilmiştir.
Şanzıman, İran Döküm Standları
24 adet şekillendirme standı bulunmaktadır; bunlardan 6 tanesi farklı boyutlardaki basamak kirişlerine göre hızlı ayarlama özelliğine sahiptir.
Motor gücü: 30 KW, ayarlanabilir motor gücü: 1,5 KW x 2
Misina Hızı: 6-8 m/dak
4 kW lazer sürekli kaynak cihazı
Hat hızını artırmak için 2 x 3 KW Yaskawa servo motor.

PLC ve HMI Kontrol Cihazı

Kullanıcılar uzunluğu, miktarı ve delik konumunu dokunmatik ekran üzerinden girer; dokunmatik ekran makinenin çalışma durumunu gösterir. Makine otomatik olarak çalışmaya başlar ve program tamamlandıktan sonra durur.
Voltaj: 220 V, 240 V, 380 V, 415 V, 440 V ve 480 V
Siemens PLC ve Dokunmatik Ekran
Koyo kodlayıcı
Yaskawa İnverter

Hidrolik İstasyon

Bobin açıcı genleşme, delme ve kesme işlemleri için güç sağlayın.
Güç: 2,2 KW ve 11 KW
Çalışma Basıncı: 12-16 MPa

Palet Raf Sistemi Basamaklı Kiriş Yükü ve Malzeme Hesaplayıcısı

Bu araç, mühendislerin yüksek mukavemetli basamaklı kirişler için malzemenin açılma uzunluğunu ve gerekli şekillendirme istasyonlarını tahmin etmelerini sağlar..

Basamaklı Kiriş Yük Taşıma Kapasitesi Hesaplayıcısı v2.0

Malzeme verimi, kalınlık ve diğer faktörleri içeren hassas hesaplamalar. kiriş yüksekliği.

Kiriş Yüksekliği (mm):

Kiriş Uzunluğu (mm):

Malzeme Kalınlığı (mm):

Çelik Kalitesi (Akma Dayanımı):

Fotoğraflar

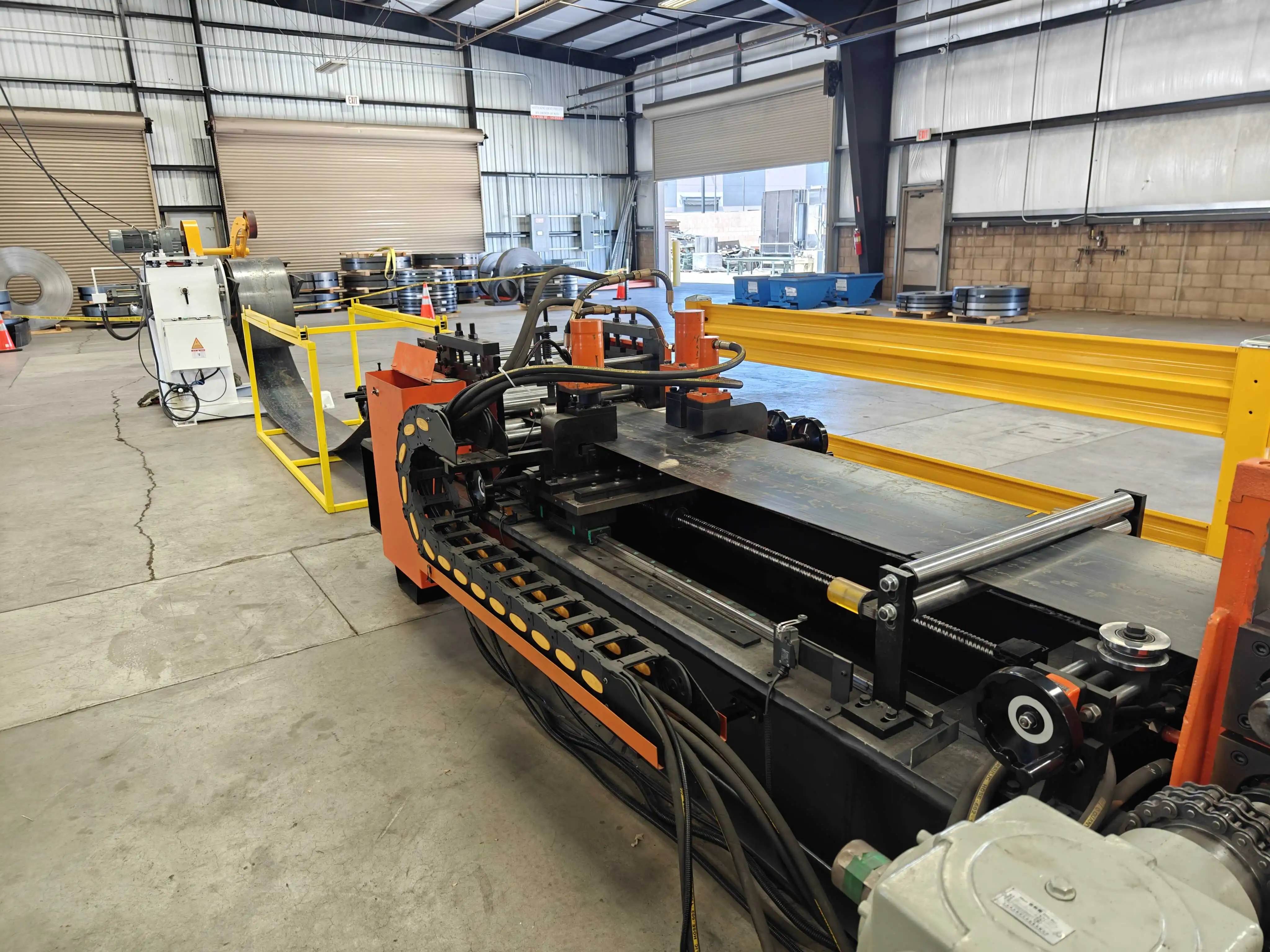

Basamaklı kirişli rulo şekillendirme makinesinin besleme, ön delme ve çentikleme bölümü. — Hayati önem taşıyan Besleyici, Ön Delme ve Çentikleme Cihazı, ana haddeleme işleminden önce çelik şeridi hassas cıvata delikleri ve kesimlerle hazırlar.

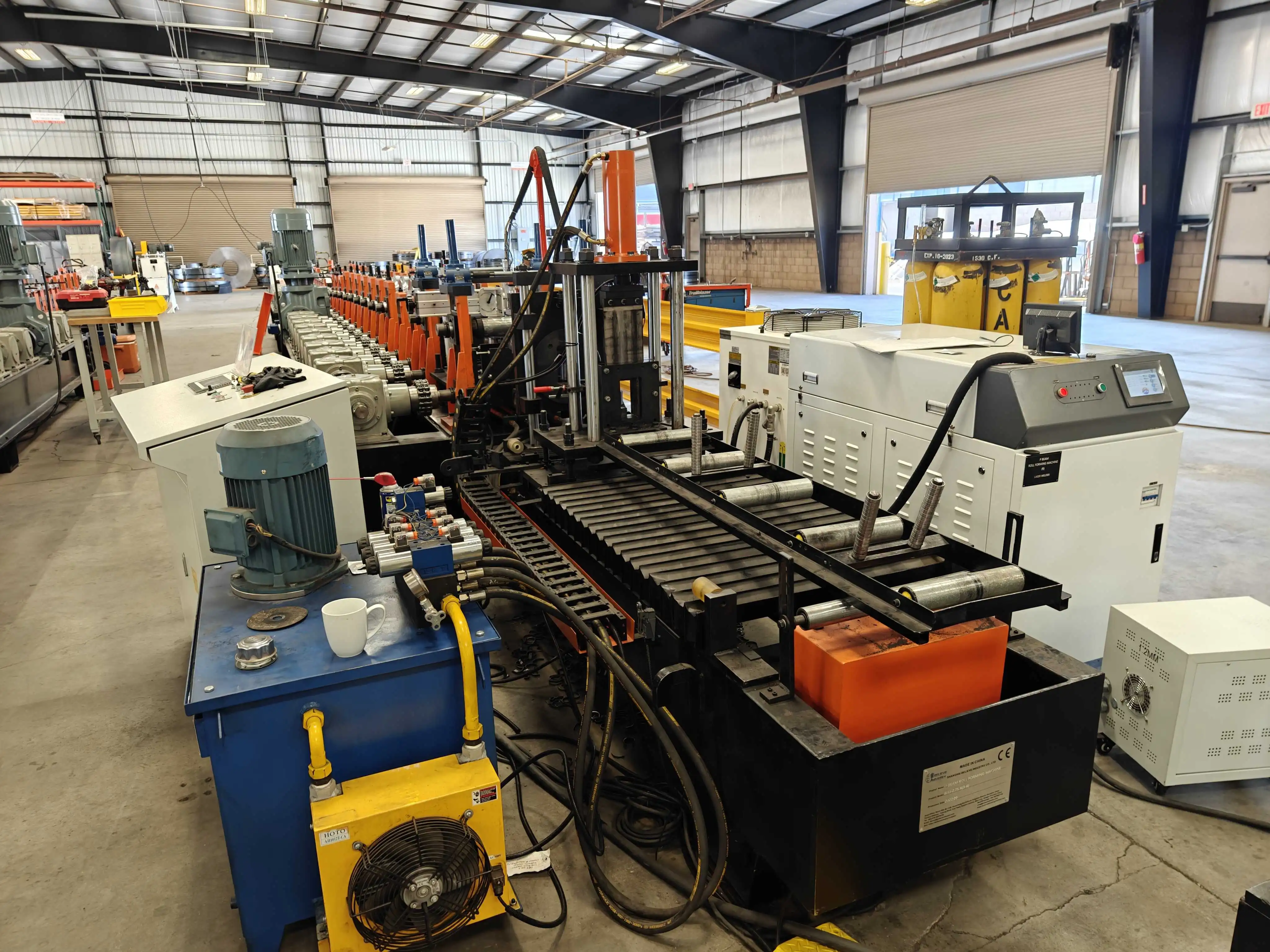

Basamaklı kiriş profillerinin haddelenmesi için yüksek hızlı hidrolik kesme cihazı. — Güçlü hidrolik kesici, basamak kirişi profili oluşturulduktan sonra temiz ve hassas son kesimleri sağlar.

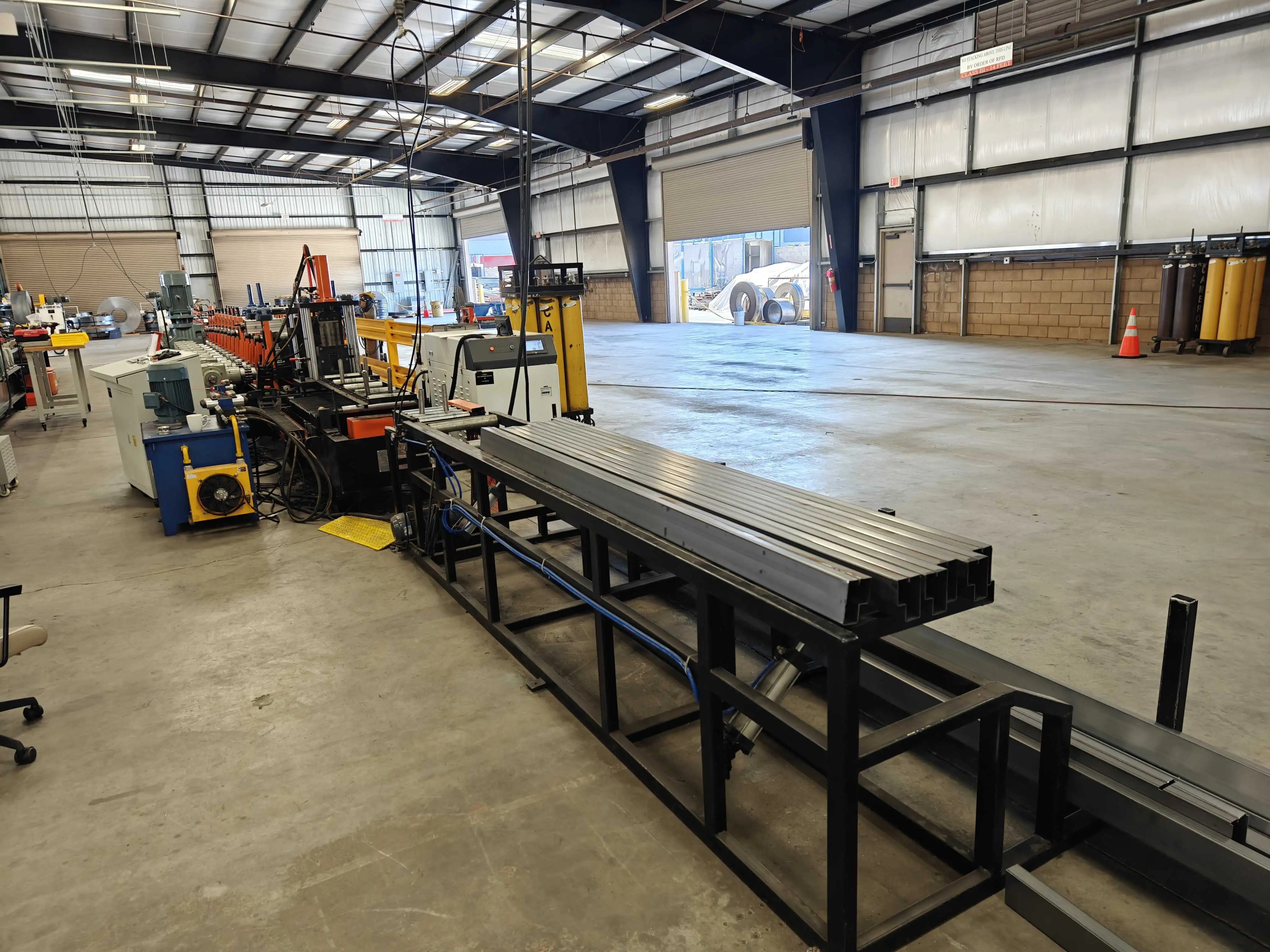

Basamaklı kiriş rulo şekillendirme makinesi üretim hattının komple kurulumu, açıcıdan çıkış tablasına kadar olan aşamaları göstermektedir. — Depo raf sistemleri bileşenlerinin yüksek hacimli ve verimli üretimini sağlamak üzere tasarlanmış, komple kademeli kiriş rulo şekillendirme üretim hattının görünümü.

Ağır hizmet tipi palet raf sistemlerinde kullanılan, tamamlanmış basamak kiriş profili örneği. — Ağır hizmet tipi depo raf sistemleri için gereken hassas profil, mukavemet ve bütünlüğü gösteren, tamamlanmış bir basamaklı kiriş örneği.

Believe Industry Company, palet raf sistemleri için eksiksiz bir rulo şekillendirme makinesi yelpazesine sahiptir. Örneğin: Dik Raf Makinesi, Kutu Kiriş Makinesi, Raf Paneli Makinesi, vesaire. Bize e-posta gönderin. veya Bize WhatsApp'tan ulaşın Şimdi daha fazla bilgi için.
