Máquina perfiladora de Step Beam

Descrição

Máquina perfiladora de Step Beam Trata-se da produção de vigas escalonadas com diversas dimensões. A Believe Industry Company possui diferentes soluções de máquinas para vigas escalonadas:

  1. Transmissão: Corrente ou Caixa de Engrenagens
  2. Método de soldagem: Soldagem por pontos ou soldagem contínua a laser
  3. Velocidade: 1-2 m/min ou 6-8 m/min

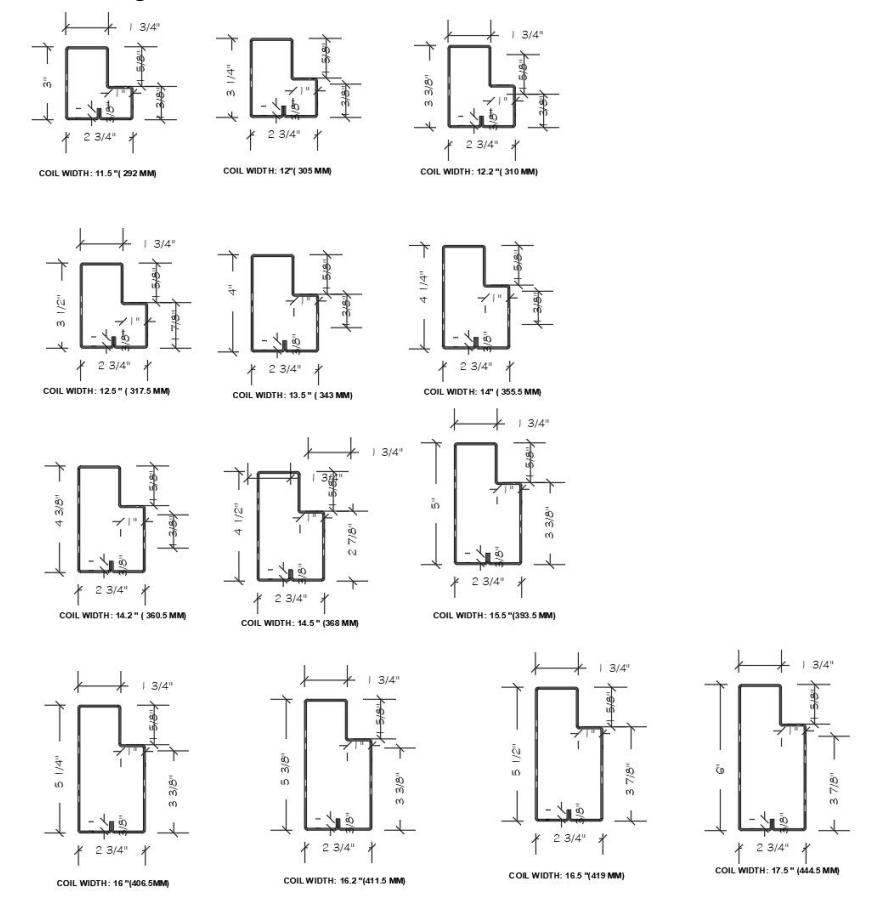

Desenhos e dimensões do perfil da viga escalonada
Máquina de perfilagem de vigas escalonadas 7

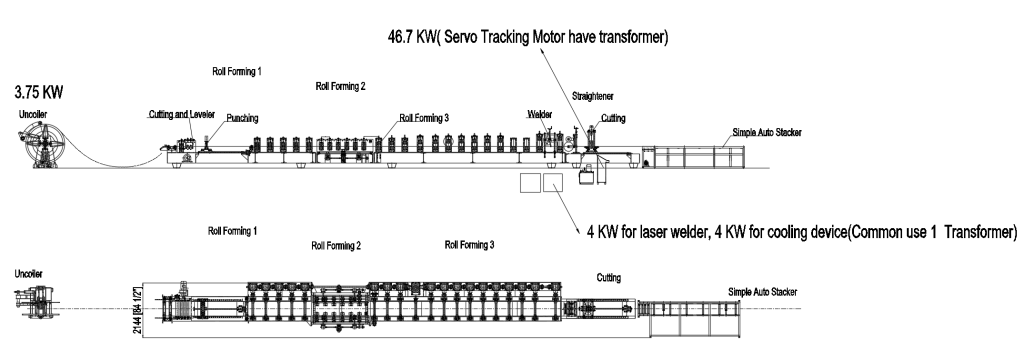

Layout da máquina de perfilagem de vigas escalonadas

A máquina de perfilagem de vigas escalonadas consiste em

  • Desbobinador
  • Máquina Perfiladora

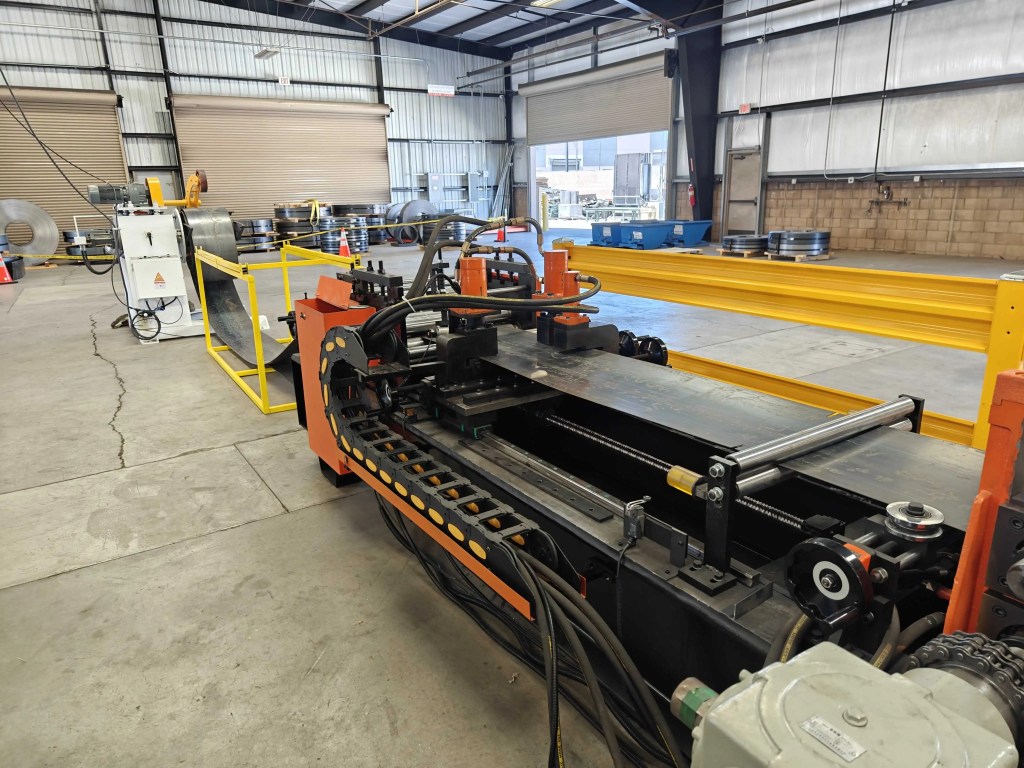

    • Alimentador e Guiador
    • Sistema de entalhe de punção
    • Máquina Perfiladora
    • Endireitador

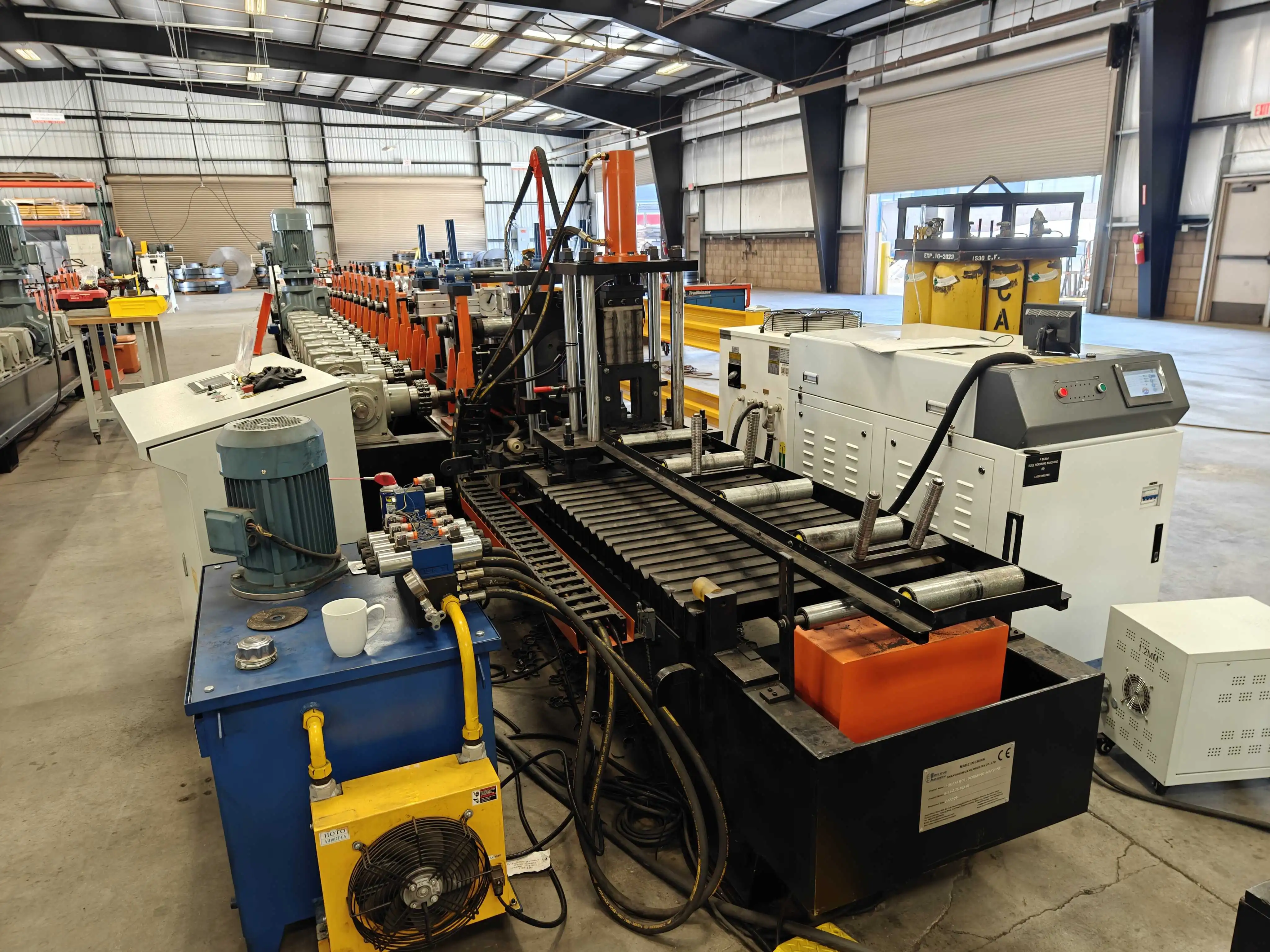

    • Dispositivo de corte
  • Empilhador Automático
  • Controlador PLC e IHM
  • Estações hidráulicas
layout da máquina de perfilagem de vigas escalonadas
Máquina de perfilagem de vigas escalonadas 8

Componentes e especificações da máquina de viga escalonada

Desbobinador Hidráulico

  1. Expansão hidráulica, desenrolamento elétrico
  2. Capacidade de carga: Máx. 5000 kg
  3. Largura da bobina: Máx. 600 mm
  4. Diâmetro interno: 520-620 mm, Diâmetro externo: Máx. 1300 mm

Máquina Roll Forming

  1. Design com ajuste automático do tamanho da viga P (de 3 a 6 polegadas). Controlado por CLP.
  2. Soldador a laser, refrigerador de água, dispositivo a laser, sistema de controle, cabo de fibra óptica para soldagem.
  3. Equipado com dispositivo de alinhamento para garantir que os feixes de saída sejam retos.
  4. Transmissão de caixa de câmbio, suportes fundidos do Irã
  5. 24 suportes de conformação, sendo 6 deles de ajuste rápido para diferentes tamanhos de vigas escalonadas.
  6. Potência do motor: 30 kW, potência ajustável do motor: 1,5 kW x 2
  7. Velocidade da linha: 6-8 m/min
  8. Dispositivo de soldagem contínua a laser de 4 kW
  9. 2 servomotores Yaskawa de 3 kW para aumentar a velocidade da linha.

Controlador PLC e IHM

  1. Os usuários inserem o comprimento, a quantidade e a localização dos furos através da tela sensível ao toque, que exibirá o status de funcionamento da máquina. A máquina iniciará o funcionamento automaticamente e parará após a conclusão do programa.
  2. Tensão: 220 V, 240 V, 380 V, 415 V, 440 V e 480 V
  3. PLC e tela sensível ao toque da Siemens
  4. Codificador Koyo
  5. Inversor Yaskawa

Estação Hidráulica

  1. Fornecer energia para a expansão, perfuração e corte do desenrolador.
  2. Potência: 2,2 kW e 11 kW
  3. Pressão de Trabalho: 12-16 MPA


Calculadora de carga e material para vigas escalonadas de estanteria de paletes

Esta ferramenta permite aos engenheiros estimar o comprimento de desdobramento do material e as estações de conformação necessárias para vigas escalonadas de alta resistência..

Calculadora de Capacidade de Carga de Viga Escalonada v2.0

Cálculo de precisão incluindo rendimento do material, espessura e altura da viga.

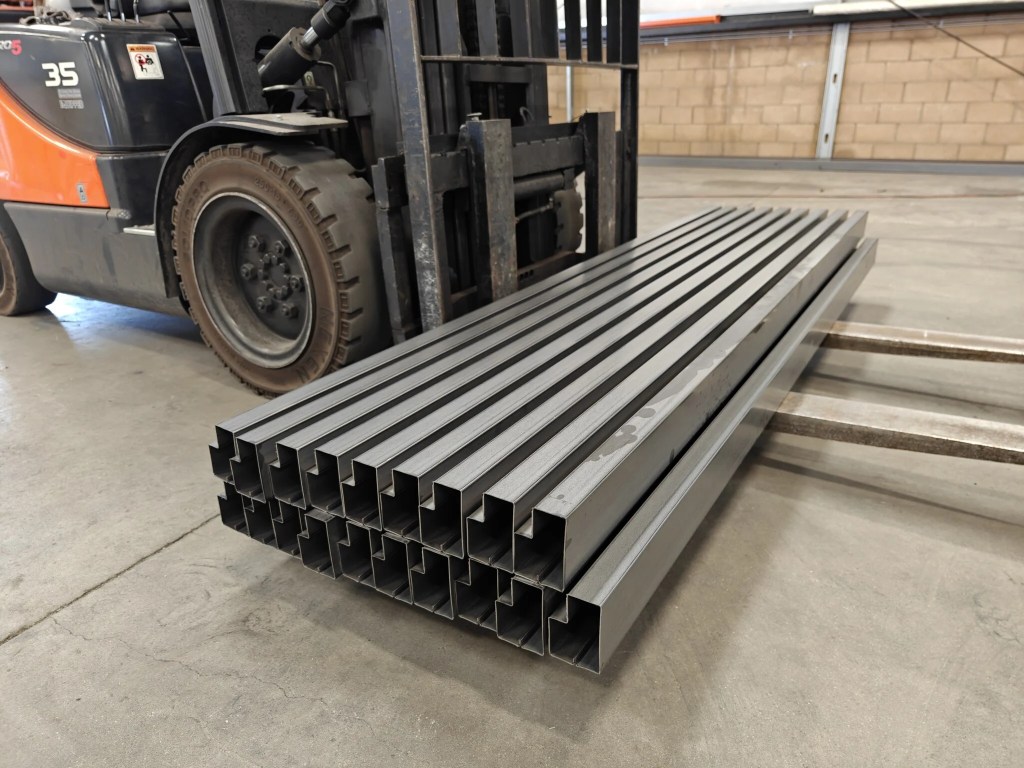

Fotos

A Believe Industry Company possui uma linha completa de máquinas de perfilagem para sistemas de estanteria de paletes. Entre elas: Máquina de rack vertical, Máquina de Viga de Caixa, Máquina de painéis de prateleiras, etc. Envie-nos um e-mail ou Envie-nos uma mensagem pelo WhatsApp Agora, para mais informações.
