Máquina de perfilagem de vigas de seção caixão para sistema de estantes

Uma máquina de perfilagem de vigas em caixa produz vigas retangulares fechadas para sistemas de estanteria de paletes. A viga em caixa possui quatro lados planos, sem rebaixo, o que lhe confere maior capacidade de carga do que vigas de perfil aberto. A Believe Industry Company fabrica máquinas para vigas em caixa que processam bobinas de aço de 0,8 a 2,0 mm a uma velocidade de 10 a 15 m/min, com ajuste automático de dimensões controlado por CLP e costura integrada.

Esta página aborda o funcionamento da máquina, suas especificações técnicas, comparações de feixes e o que observar na hora da compra.

O que é uma viga caixão?

Uma viga-caixão é um tubo retangular fechado usado como elemento estrutural horizontal. sistemas de estanteria de paletes. Ao contrário das vigas escalonadas (também chamadas de vigas P), as vigas de seção caixão não possuem degrau embutido na aba superior. Todos os quatro lados são planos.

A viga caixão típica é feita de dois perfis C idênticos encaixados e unidos por encaixe, formando uma seção transversal fechada. Esse perfil fechado resiste à torção e distribui o peso uniformemente ao longo do vão da viga.

As vigas de seção quadrada são fixadas às estruturas verticais por meio de rebites, ganchos ou presilhas aparafusadas. Elas são amplamente utilizadas em armazéns na Austrália, nos EUA, no Oriente Médio e na Europa, pois suportam cargas mais pesadas por nível de prateleira do que as alternativas de seção aberta.

De acordo com o RMI (Instituto de Fabricantes de Racks) De acordo com a especificação ANSI/MH16.1, vigas de seção fechada, como vigas caixão, oferecem rigidez torsional superior em comparação com seções abertas de mesmo peso.

O que é uma viga caixão?

Viga em caixa vs. Viga escalonada (Viga P)

Ao configurar uma linha de produção de estanterias para paletes, os compradores geralmente escolhem entre vigas de seção quadrada e vigas escalonadas. Ambas servem como elementos horizontais na estrutura. sistemas de estantes de armazenamento, Mas os perfis são diferentes.

Recurso	Viga de caixa	Viga escalonada (Viga P)
Formato do perfil	caixa retangular fechada	Seção fechada com degrau embutido na aba superior
Como é feito	Dois perfis C encaixados e com a costura travada.	Conformação por rolos e soldagem em linha (ou autotravante)
Rigidez torsional	Alto (seção fechada)	Médio
Capacidade de carga	Maior por unidade de peso	Menor por unidade de peso
Suporte de plataforma de prateleira	Necessita de barras transversais separadas ou tela metálica.	A Step aceita placas de partículas ou decks de aço diretamente.
Extensão típica	2400–3600 mm	1800–3000 mm
Mercados comuns	Austrália, Oriente Médio, Sudeste Asiático	América do Norte, Europa
Espessura do material	0,8–2,0 mm	1,2–2,5 mm
Complexidade de produção	Requer etapa de costura	Mais formações estão sendo organizadas.
Custo da máquina	Mais alto (requer duas linhas ou máquina de costura)	Super alto

UM máquina de perfilagem de viga escalonada A viga escalonada forma o perfil em uma única passada. A aba superior embutida da viga permite que as prateleiras se encaixem perfeitamente, sem a necessidade de grampos. No entanto, as vigas de seção quadrada suportam mais peso, razão pela qual os armazéns australianos e do Oriente Médio tendem a preferi-las.

Para operações que necessitam de ambos os perfis, a Believe Industry Company oferece uma solução completa. linha de produção de estanterias para paletes cobertura de suportes verticais, vigas de caixa, vigas P e Seções de contraventamento em C.

Como funciona a linha de produção

A máquina de perfilagem de vigas em caixa transforma bobinas de aço planas em vigas em caixa acabadas em um processo contínuo. Veja a seguir o fluxograma passo a passo:

1. Desenrolamento. Um desenrolador hidráulico de 5 toneladas segura e alimenta a bobina de aço na linha. O peso máximo da bobina é de 3000 kg, com um diâmetro externo de até 1200 mm.

2. Nivelamento e pré-corte. Uma unidade de nivelamento de 7 rolos aplaina a tira antes de ela entrar no laminador. Um pré-cortador apara a borda frontal para uma entrada limpa e permite trocas rápidas entre diferentes tamanhos de viga.

3. Conformação por rolos. A tira passa por 16 estações de conformação. Cada estação dobra o aço progressivamente em direção ao perfil em C. Rolos laterais entre as estações formam os raios das bordas. Todos os rolos são feitos de aço GCR 15, temperado a HRC 58–62 com revestimento de cromo.

4. Corte. Uma fresa hidráulica voadora com servo-rastreamento (motor Yaskawa) corta o perfil C no comprimento desejado, na velocidade da linha de corte. Lâminas de corte CR 12 MOV com dureza HRC 58–62 realizam os cortes com precisão.

5. Transferir e virar. Um suporte pneumático de transferência de 4 metros move o perfil C cortado da perfiladeira para a máquina de costura, girando-o 180 graus e alinhando-o para a próxima etapa.

6. Costura. A máquina de costura automática encaixa dois perfis em C e trava a junção. Cinco suportes controlados por CLP (Siemens) completam o perfil da viga em caixa.

7. Transferir para a estação de soldagem. Uma esteira transportadora move as vigas acabadas da máquina de junção para o robô soldador automático. A esteira é equipada com correntes de rolos ou correias, dependendo do comprimento da viga, e inclui zonas de acumulação para que o robô tenha sempre vigas prontas para serem recolhidas.

8. Soldagem automática com robô para coleta e abaixamento. Um robô de 6 eixos (normalmente ABB ou FANUC) pega a viga perfilada, posiciona-a contra os conectores de extremidade (clips) e realiza a soldagem automática — ambas as extremidades em um único ciclo. Em seguida, o robô coloca a viga finalizada na esteira de saída. Os dispositivos de soldagem são fabricados sob medida para cada tamanho de viga e tipo de clip.

O inteiro máquina de perfilagem de vigas de caixa A velocidade de deslocamento é de 10 a 15 m/min, dependendo da espessura do material e das dimensões da viga. As mudanças de tamanho são automáticas e controladas por CLP, sem necessidade de troca manual de rolos.

Para uma alternativa integrada que forma a viga-caixão em uma única passada (sem necessidade de máquina de costura separada), veja o nova máquina de viga de caixa de design o que economiza material e reduz a mão de obra, embora a capacidade caia cerca de 10%.

Especificações da máquina de perfilagem de vigas em caixa

Desbobinador

Parâmetro	Especificação
Capacidade	5 toneladas (manual hidráulico)
Largura máxima da bobina	600 mm
Espessura da bobina	1,0–2,5 mm
Peso máximo da bobina	5000 kg
diâmetro interno	450–530 mm
diâmetro externo	Máx. 1200 mm

Laminador de perfilagem

Parâmetro	Especificação
Estações de formação	16 passos
rolos niveladores	7 (3 superiores, 4 inferiores)
Material do rolo nivelador	40 CR, diâmetro 90 mm
Material do eixo	42 CR, diâmetro 80 mm
Material do rolo	GCR 15, HRC 58–62, cromado
Espessura de formação	Até 2,0 mm (calibre 16)
Velocidade da linha	10–15 m/min
Potência do motor principal	15 kW
Motores de ajuste de tamanho	1,5 kW × 4
Método de acionamento	Corrente e roda dentada (alguns suportes com engrenagens)
Rolamentos	Rolamentos de esferas NSK
Rolinhos laterais	Montado entre arquibancadas em formação
Base do moinho	Estrutura soldada em forma de H
Controle PLC	Sim, ajuste automático de tamanho.

Unidade de corte

Parâmetro	Especificação
Método de corte	corte voador hidráulico
Motor de corte	5,5 kW
Motor de rastreamento	3 kW (servo Yaskawa)
Material da lâmina	CR 12 MOV, HRC 58–62
Conjuntos de lâminas	4 pares
aparelho de alisamento	Sim, pós-corte

Suporte de transferência

Parâmetro	Especificação
Comprimento	4 metros
Motor de transferência	1,5 kW
roletes transportadores	55 mm de diâmetro, cromado
Método de inversão	Pneumático

Máquina de costura

Parâmetro	Especificação
Stands	5
Potência do motor	7,5 kW
Material do rolo	GCR 15, HRC 58–62
Controlar	PLC Siemens, ajuste automático
Quadro	Suportes de ferro
Dirigir	Corrente e roda dentada

Esteira transportadora (para a estação de soldagem)

Parâmetro	Especificação
Função	Transfere as vigas de seção quadrada acabadas da máquina de costura para o robô de soldagem.
Tipo de acionamento	Corrente/correia de rolos (comprimento da viga dependente)
Zonas de acumulação	2 a 3 zonas, batentes pneumáticos
Faixa de comprimento da viga	1800–4000 mm
Velocidade da esteira	0,2–0,8 m/s, controlado por VFD
Capacidade de carga	Até 100 kg/m³
Quadro	Base em aço soldado com perfil em H

Robô Soldador Automático (Levantar e Soltar)

Parâmetro	Especificação
marca de robôs	ABB / FANUC / KUKA (6 eixos) / Marca Chinesa
Método de soldagem	Soldagem MIG/MAG ou por pontos
Fonte de energia para soldagem	350–500 A, tipo inversor
Escolher	Fixador a vácuo ou magnético, com autocentragem
Para baixo/posicionamento	Braçadeira pneumática, posiciona a viga contra os conectores finais.
Tempo de ciclo	15-25 segundos por feixe (ambas as extremidades)
Tipos de conectores finais	Clipes de rebite, clipes aparafusados, personalizados
Alteração no calendário de jogos	Manual ou automático, dependendo do tamanho do feixe
Segurança	Cercado, cortina de luz, parada de emergência
Controlar	PLC integrado (Siemens), tela sensível ao toque HMI

Ferramenta interativa: Calculadora de capacidade de carga de vigas caixão

Nota: Esta ferramenta utiliza os princípios padrão da mecânica estrutural para uma viga simplesmente apoiada.

Estimador de carga de viga caixão

Calcule a capacidade de rendimento teórica com base nas normas de conformação a rolo Beli de 2026.

Altura da viga (H) - mm:

Largura da viga (B) - mm:

Espessura da parede (t) - mm:

Comprimento do vão (L) - mm:

Veja uma análise completa das máquinas de perfilagem.

Galeria de Fotos

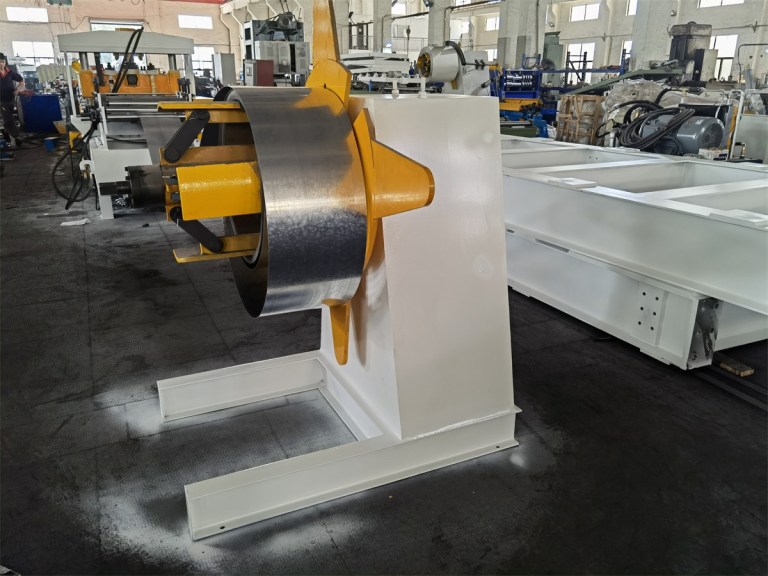

desenrolador de máquina de perfilagem de vigas em caixa — O robusto desbobinador manual de 5 toneladas segura e alimenta a bobina de aço de forma eficiente, servindo como ponto de partida essencial para o processo de conformação de perfis tubulares para vigas de seção caixão.

alimentador de máquina de perfilagem de vigas em caixa — Com um pré-cortador de precisão integrado ao alimentador da máquina de perfilagem, este componente permite trocas de bobina rápidas e eficientes, minimizando o tempo de inatividade na linha de produção de vigas de seção caixão.

máquina de viga de caixa — Uma análise mais detalhada do alimentador da máquina de perfilagem, crucial para guiar a tira de aço com precisão até os rolos de conformação, garantindo a alta qualidade e precisão dimensional da viga em forma de caixa.

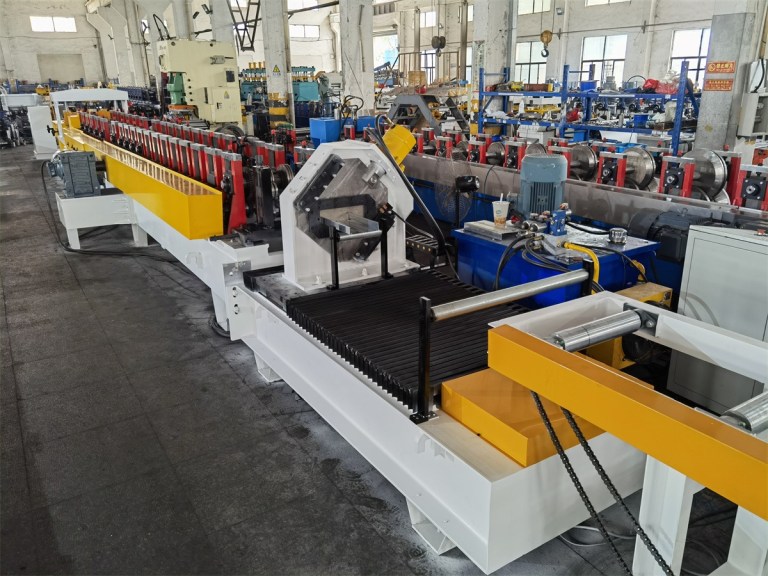

cortador de máquina de perfilagem de vigas de caixa — A máquina hidráulica de corte por perfilagem realiza a operação final de corte limpo, dimensionando com precisão os perfis das vigas em caixa após o material ter passado pelas estações de conformação.

máquina de perfilagem de vigas em caixa — A máquina de costura dedicada fecha automaticamente a costura aberta do perfil formado, completando a estrutura robusta e fechada da viga-caixão após o corte.

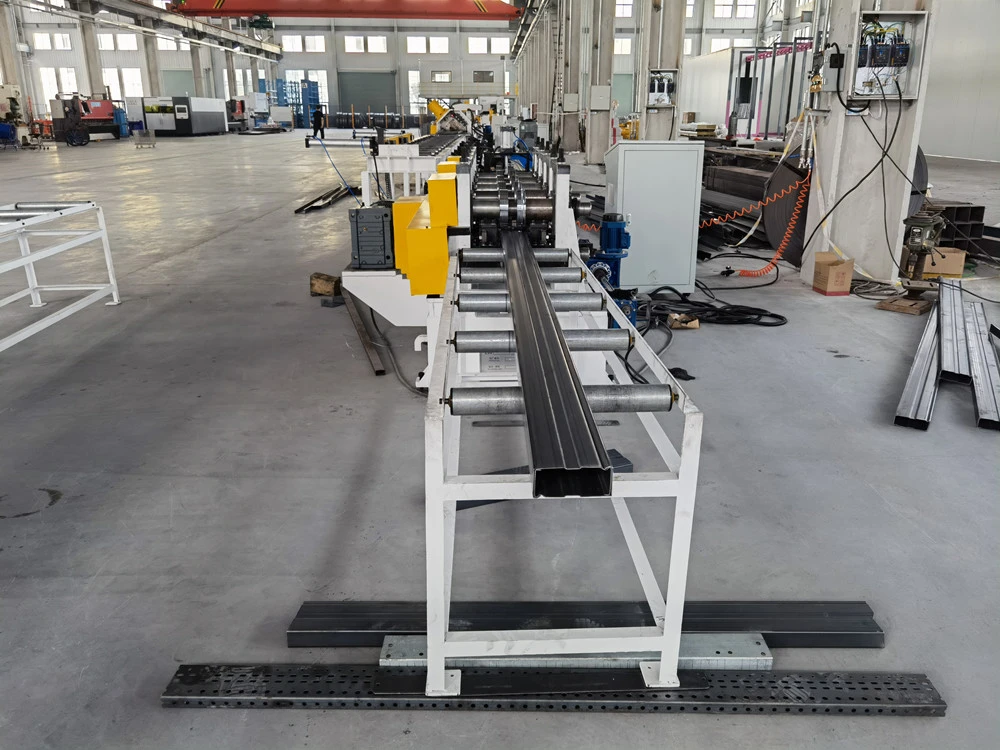

Máquina de conformação de perfis de vigas horizontais para estantes de armazenamento — Toda a linha de produção automatizada de máquinas de perfilagem de vigas em caixa, fabricada pela Beli RollForming, demonstra um processo contínuo e altamente eficiente, desde o desenrolamento até o produto final acabado.

Normas regionais e requisitos de mercado

A Believe Industry Company fornece máquinas de perfilagem de vigas em caixa para a Austrália, Estados Unidos, Oriente Médio e Europa. Cada região possui normas e condições operacionais distintas que afetam o projeto da viga e a configuração da máquina.

Austrália (AS 4084)

O padrão australiano AS 4084:2023 Regulamenta o projeto e os testes de estantes de armazenamento em aço. Requisitos principais:

Etiquetas de capacidade de carga deve ser fixado permanentemente em cada nível da viga.
Conformidade sísmicaRegiões propensas a ciclones (categoria C e superiores) exigem estruturas de suporte para aguentar maiores forças laterais. O perfil fechado das vigas em caixa resiste melhor à torção do que as seções abertas.
intervalos de abrangênciaOs centros de distribuição australianos geralmente utilizam vãos de 2700 a 3600 mm para acesso de empilhadeiras.
Ambiente empoeiradoOs armazéns da cadeia de suprimentos da indústria de mineração preferem perfis fechados porque acumulam menos poeira do que vigas escalonadas abertas.

Os compradores na Austrália devem confirmar se a deflexão da viga não excede L/180 sob carga nominal, conforme a norma AS 4084.

Estados Unidos (RMI / ANSI MH16.1)

O mercado americano segue Especificações RMI (ANSI/MH16.1). Pontos principais:

Placas de capacidade São obrigatórios e devem mostrar a carga nominal por nível e a carga total da estante.
Zonas sísmicasOs mapas sísmicos do Serviço Geológico dos Estados Unidos (USGS) determinam os requisitos de força lateral. Vigas de seção caixão apresentam melhor desempenho em zonas de alta sismicidade devido à maior rigidez torsional.
ROS (Carimbo Oficial Rack)Alguns estados dos EUA exigem a revisão de sistemas de estantes por terceiros.
Vigas escalonadas são mais comuns. Nos EUA, as vigas de seção quadrada são mais comuns do que as vigas de seção retangular, mas estas últimas estão ganhando espaço em aplicações de alta resistência (automotiva, aeroespacial, armazenamento refrigerado).

Oriente Médio (Alta Temperatura e Corrosão)

Os armazéns nos Emirados Árabes Unidos, Arábia Saudita e Catar operam em ambientes que afetam o projeto das estantes:

Alta temperatura ambiente Temperaturas de até 50°C reduzem a resistência ao escoamento do aço. Máquinas que produzem bobinas para esse mercado devem ser capazes de processar materiais mais espessos (até 2,5 mm) ou aços de qualidade superior (Q345 ou S355).
Desidratação e exposição ao sal (Instalações costeiras) exigem galvanização a quente em vigas acabadas. A seção fechada do perfil da viga em caixa apresenta melhor desempenho em ambientes corrosivos do que as seções abertas.
Estantes de grande vão É comum em centros logísticos (Jebel Ali, Cidade Econômica Rei Abdullah). Vigas caixão com vãos de 3600 mm são padrão.

Europa (FEM / EN 15512)

O mercado europeu segue FEM 9,831 e as normas EN 15512:

Marcação CE É obrigatório para componentes de montagem vendidos na UE.
Etiquetas de capacidade de carga Deve estar no idioma local do país de instalação.
As vigas escalonadas são dominantes. Na Europa, as vigas de seção caixão são utilizadas em aplicações de alta resistência e em edifícios com pé-direito alto.
vãos típicos menoresOs armazéns europeus costumam usar vãos de 1800 a 2400 mm devido aos diferentes tamanhos de paletes (palete EUR: 1200×800 mm vs. palete americano: 1200×1000 mm).

O Norma europeia para estantes EN 15512 Exige-se a realização de testes de carga documentados para cada perfil de viga. A Believe Industry Company fornece certificados de teste e curvas de deflexão para todos os tamanhos de viga produzidos por suas máquinas.

Comparação de fornecedores de máquinas para vigas de caixa

Ao adquirir uma máquina para fabricação de vigas de seção caixão, os compradores comparam fabricantes chineses com fornecedores europeus e americanos. A tabela abaixo apresenta as principais diferenças com base nas ofertas típicas do mercado em 2026.

Fator	Empresa Believe Industry (China)	Fornecedor típico da China	Fornecedor UE/EUA
Preço da máquina	$40.000–80.000	$25.000–60.000	$120.000–300.000
Tempo de espera	45 a 60 dias	30 a 90 dias	120–180 dias
marca PLC	Siemens	Varia (Delta, Fatek)	Siemens, Allen-Bradley
Rolamentos	NSK (Japão)	marcas chinesas locais	SKF, NSK, FAG
Dureza do rolo	HRC 58–62, cromado	HRC 55–60	HRC 60–64, cromado
Suporte pós-venda	Instalação remota e no local	Somente remoto	Rede de agentes
Perfis personalizados	Sim, personalização completa.	Limitado	Sim, mediante custo adicional.
Garantia	24 meses	6 a 12 meses	12 a 24 meses
Envio	Em todo o mundo (direto da fábrica)	Somente FOB	Rede de concessionárias
Integração de costura	Incluído (automático)	Frequentemente separados	Frequentemente separados
Treinamento	Treinamento gratuito no local	Somente vídeo	Treinamento remunerado
Peças de reposição	Em estoque, envio rápido.	Prazo de entrega variável	Longo prazo de entrega

A Believe Industry Company envia máquinas para fabricação de vigas de caixa para todo o mundo. linha de máquinas de perfilagem de rolos Essa visão geral abrange os padrões de engenharia por trás de cada unidade construída na fábrica de Wuxi.

Vídeo da máquina automática completa de perfilagem de vigas em caixa e soldagem de grampos em linha em funcionamento.

Integração de Linha de Produção

Um sistema completo de estanteria para paletes precisa de mais do que apenas vigas de seção quadrada. A Believe Industry Company fornece toda a linha de produção:

Máquina de perfilagem de rolos com cremalheira vertical — produz os quadros verticais
Máquina de conformação de rolos para colunas soldadas– Produzir colunas verticais em seção C para o mercado americano
Máquina de perfilagem de viga P — para vigas escalonadas onde os clientes precisam de ambos os perfis
máquina de soldagem de viga de caixa — solda vigas verticais a conectores
Máquina de perfilagem de seção de contraventamento C — perfis de contraventamento diagonal e horizontal

A integração dessas máquinas em uma única linha reduz o manuseio de materiais, diminui a área ocupada em 30–40% e melhora a produtividade. máquina de soldagem automática de viga de cremalheira vertical Manipula vigas P e vigas de seção quadrada com larguras de 50 a 220 mm e alturas de 40 a 70 mm.

Perguntas frequentes

O que é uma máquina de perfilagem de vigas em caixa?

Uma máquina de perfilagem de vigas em caixa é uma linha de produção industrial que transforma bobinas de aço planas (0,8–2,0 mm de espessura) em vigas retangulares fechadas, utilizadas em sistemas de estanteria de paletes. A linha normalmente inclui um desenrolador, uma unidade de nivelamento, uma perfiladeira de 16 estações, um cortador móvel, um sistema de transferência, uma máquina automática de costura, um sistema de esteira transportadora e um sistema automático de soldagem para fixação de grampos. A velocidade de produção é de 10–15 m/min, com mudanças automáticas de tamanho controladas por CLP.

Qual a diferença entre uma máquina de viga em caixa e uma máquina de viga escalonada?

Uma máquina de vigas em caixa forma dois perfis em C e os une em um perfil retangular fechado. Uma máquina de vigas escalonadas forma uma seção fechada com um degrau embutido na aba superior. As vigas em caixa suportam cargas mais pesadas, mas exigem a etapa adicional de união. As vigas escalonadas são mais simples de produzir e aceitam prateleiras diretamente, sem a necessidade de grampos.

Quanto tempo demora a instalação?

A instalação de uma linha completa leva de 7 a 10 dias na fábrica do comprador. A Believe Industry Company envia engenheiros para instalação, comissionamento e treinamento de operadores no local. A troca de dimensões entre diferentes vigas é automática e leva menos de 5 minutos através de ajuste por CLP.

Quais tipos de aço a máquina consegue processar?

A máquina padrão para vigas de seção caixão processa aço carbono Q235 e Q345 (resistência ao escoamento de 235 a 345 MPa). Para materiais de qualidade superior ou aplicações em altas temperaturas no Oriente Médio, a dureza dos rolos e a potência do motor podem ser aprimoradas no momento do pedido. Bobinas galvanizadas também são suportadas.

Uma mesma máquina consegue produzir vigas de seção quadrada de diferentes tamanhos?

Sim. O sistema de ajuste automático controlado por CLP altera a altura, a largura e os parâmetros de conformação da viga sem a necessidade de trocas manuais dos rolos. As faixas de tamanho típicas são de 80 a 140 mm (ou até 250 mm) de altura e de 50 a 80 mm de largura. Faixas personalizadas estão disponíveis mediante solicitação.

Como se compara a capacidade de uma viga caixão com a de uma viga escalonada?

Para a mesma massa de aço, uma viga em caixa suporta aproximadamente 15 a 25 toneladas a mais de carga do que uma viga escalonada com o mesmo vão. Isso ocorre porque a seção retangular fechada possui maior rigidez torsional e módulo de seção do que um perfil em C aberto.

Que tipo de suporte pós-venda está incluído?

A Believe Industry Company oferece 12 meses de garantia, suporte técnico remoto via WhatsApp e videochamada, além de instalação no local com treinamento para o operador. As peças de reposição são enviadas em até 3 dias úteis. Contate-nos Para mais detalhes.
