Máquina formadora de perfiles de vigas cajón con sistema de estanterías

Una máquina perfiladora de vigas de sección rectangular produce vigas rectangulares cerradas para sistemas de estanterías para palets. La viga de sección rectangular tiene cuatro lados planos sin rebaje, lo que le confiere una mayor capacidad de carga que las vigas de perfil abierto. Believe Industry Company fabrica máquinas perfiladoras de vigas de sección rectangular que procesan bobinas de acero de 0,8 a 2,0 mm a una velocidad de 10 a 15 m/min, con ajuste automático de tamaño controlado por PLC y sistema de unión integrado.

Esta página explica cómo funciona la máquina, sus especificaciones técnicas, comparaciones de haces de luz y qué tener en cuenta al comprarla.

¿Qué es una viga cajón?

Una viga cajón es un tubo rectangular cerrado que se utiliza como elemento de soporte de carga horizontal en sistemas de estanterías para palets. A diferencia de las vigas escalonadas (también llamadas vigas P), las vigas cajón no tienen un escalón empotrado en el ala superior. Sus cuatro lados son planos.

La viga cajón típica se fabrica a partir de dos perfiles en C idénticos encajados entre sí y unidos mediante juntas para formar una sección de cajón cerrada. Este perfil cerrado resiste la torsión y distribuye el peso de manera uniforme a lo largo de la viga.

Las vigas de sección rectangular se fijan a los montantes mediante remaches, ganchos o clips atornillables integrados. Se utilizan ampliamente en almacenes de Australia, Estados Unidos, Oriente Medio y Europa, ya que soportan cargas más pesadas por nivel de estantería que las alternativas de sección abierta.

Según el RMI (Instituto de Fabricantes de Racks) Según la especificación ANSI/MH16.1, las vigas de sección cerrada, como las vigas cajón, proporcionan una rigidez torsional superior en comparación con las secciones abiertas del mismo peso.

¿Qué es Box Beam?

Viga de sección rectangular frente a viga escalonada (viga P)

Al configurar una línea de producción de estanterías para paletas, los compradores a menudo eligen entre vigas de sección cuadrada y vigas escalonadas. Ambas sirven como elementos horizontales en sistemas de estanterías de almacenamiento, pero los perfiles difieren.

Característica	Viga cajón	Viga escalonada (viga P)
Forma del perfil	Caja rectangular cerrada	Sección cerrada con escalón empotrado en la brida superior
Cómo se hace	Dos canales en forma de C anidados y sellados.	Conformado por rodillos y soldadura en línea (o autobloqueante)
Rigidez torsional	Alto (sección cerrada)	Medio
Capacidad de carga	Mayor peso por unidad	Menor peso por unidad
Soporte para plataforma de estante	Necesita barras transversales separadas o malla de alambre.	Step acepta tableros de partículas o cubiertas de acero directamente.
Lapso típico	2400–3600 mm	1800–3000 mm
Mercados comunes	Australia, Oriente Medio, Sudeste Asiático	América del Norte, Europa
Espesor del material	0,8–2,0 mm	1,2–2,5 mm
Complejidad de producción	Requiere paso de unión	Se están formando más puestos
Costo de la máquina	Más alto (se requieren dos líneas o una máquina de coser)	Súper alto

A máquina formadora de rodillos de viga escalonada Forma el perfil en una sola pasada. El ala superior empotrada de la viga escalonada permite que las estanterías queden al ras sin necesidad de clips. Sin embargo, las vigas cajón soportan más peso, razón por la cual los almacenes australianos y de Oriente Medio suelen preferirlas.

Para operaciones que necesitan ambos perfiles, Believe Industry Company ofrece una solución completa. línea de producción de estanterías para palets cubriendo estanterías verticales, vigas cajón, vigas P y Secciones de arriostramiento en C.

Cómo funciona la línea de producción

La máquina perfiladora de vigas cajón toma bobinas de acero plano y las transforma en vigas cajón terminadas en un proceso continuo. A continuación se muestra el flujo paso a paso:

1. Desenrollado. Un desenrollador hidráulico de 5 toneladas sujeta y alimenta la bobina de acero a la línea. El peso máximo de la bobina es de 3000 kg con un diámetro exterior de hasta 1200 mm.

2. Nivelación y precorte. Una unidad de nivelación de 7 rodillos aplana la tira antes de que entre en la laminadora. Una pre-cortadora recorta el borde delantero para una entrada limpia y permite cambios rápidos entre diferentes tamaños de viga.

3. Conformado por rodillos. La tira pasa por 16 estaciones de conformado. En cada estación, el acero se dobla progresivamente hacia el perfil en C. Entre las estaciones, unos rodillos laterales forman los radios de los bordes. Todos los rodillos están fabricados en acero GCR 15, endurecido a HRC 58–62 y cromado.

4. Cortar. Una cortadora hidráulica volante con servocontrol (motor Yaskawa) corta el perfil en C a la longitud deseada a velocidad de línea. Las cuchillas de corte CR 12 MOV con una dureza HRC de 58 a 62 realizan los cortes con precisión.

5. Transferencia y reversión. Un sistema de transferencia neumática de 4 metros traslada el perfil en C cortado desde la formadora de rodillos hasta la máquina de sellado, girándolo 180 grados y alineándolo para el siguiente paso.

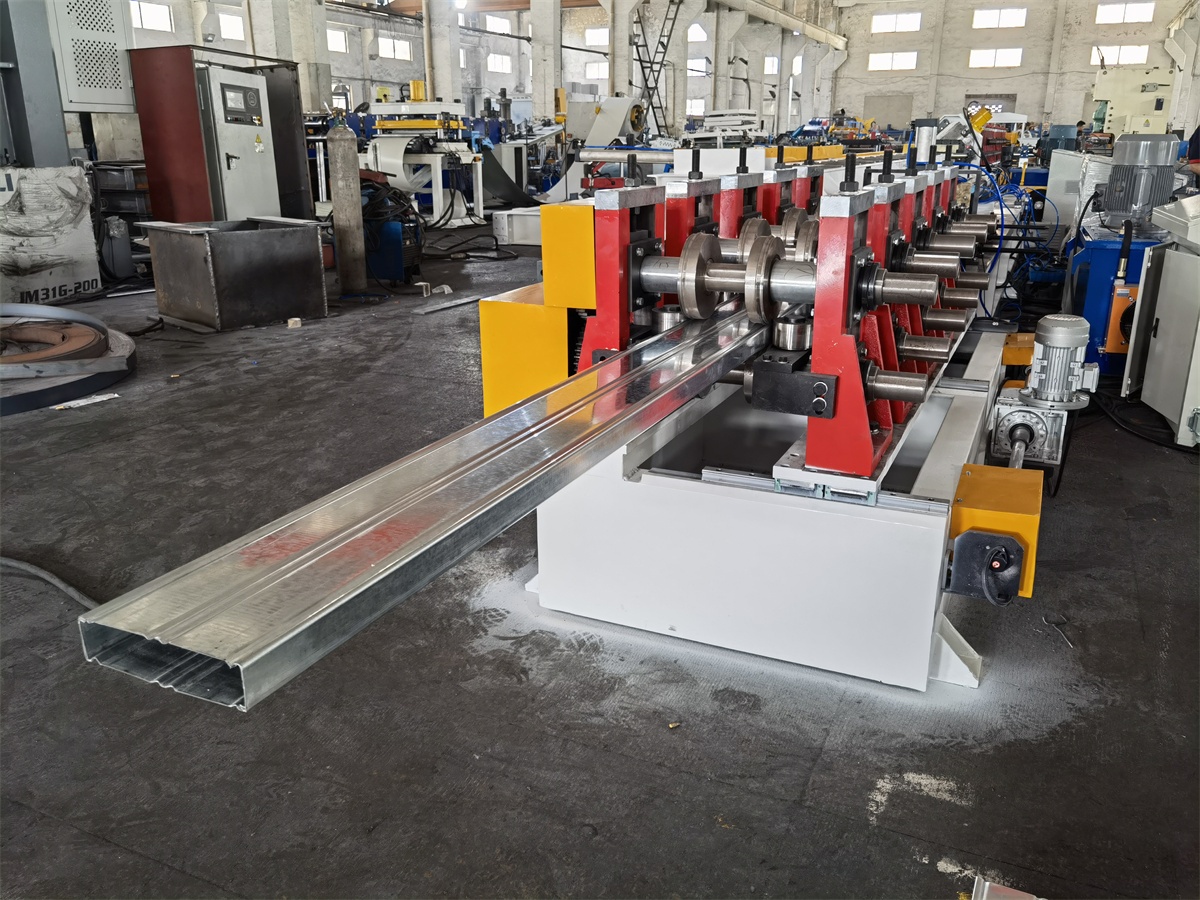

6. Costura. La máquina de sellado automática une dos perfiles en C y cierra la unión. Cinco soportes controlados por PLC (Siemens) completan el perfil de la viga cajón.

7. Trasladar a la estación de soldadura. Un sistema de transporte traslada las vigas de sección cuadrada terminadas desde la máquina de encuadernación hasta el robot soldador automático. El sistema está equipado con cadenas de rodillos o una cinta transportadora, según la longitud de la viga, e incluye zonas de acumulación para que el robot siempre tenga vigas listas para recoger.

8. Soldadura automática mediante robot de recogida y descenso. Un robot de 6 ejes (normalmente ABB o FANUC) recoge la viga de sección rectangular, la posiciona contra los conectores de los extremos (clips) y realiza la soldadura automática en ambos extremos en un solo ciclo. A continuación, el robot coloca la viga terminada en la cinta transportadora de salida. Los dispositivos de soldadura se fabrican a medida para cada tamaño de viga y tipo de clip.

Todo Máquina perfiladora de vigas de sección rectangular Funciona a una velocidad de 10 a 15 m/min, según el espesor del material y las dimensiones de la viga. Los cambios de tamaño son automáticos y están controlados por PLC, sin necesidad de cambiar los rodillos manualmente.

Para una alternativa integrada que forma la viga cajón en una sola pasada (sin necesidad de una máquina de encolado independiente), consulte la máquina de viga de caja de nuevo diseño lo que ahorra material y reduce la mano de obra, aunque la capacidad disminuye en aproximadamente 10%.

Especificaciones de la máquina perfiladora de vigas de sección rectangular

Desenrollador

Parámetro	Especificación
Capacidad	5 toneladas (manual hidráulico)
Ancho máximo de bobina	600 milímetros
Espesor de la bobina	1,0–2,5 mm
Peso máximo de la bobina	5000 kg
Diámetro interior	450–530 mm
Diámetro exterior	Máx. 1200 mm

Laminadora

Parámetro	Especificación
Estaciones de formación	16 pasos
Rodillos niveladores	7 (3 superiores, 4 inferiores)
Material del rodillo nivelador	40 CR, diámetro 90 mm
Material del eje	42 CR, diámetro 80 mm
Material del rodillo	GCR 15, HRC 58–62, cromado
Espesor de formación	Hasta 2,0 mm (calibre 16)
Velocidad de línea	10–15 m/min
Potencia del motor principal	15 kW
Motores de ajuste de tamaño	1,5 kW × 4
Método de accionamiento	Cadena y piñón (algunos soportes con engranajes)
Aspectos	rodamientos de bolas NSK
panecillos laterales	Ensamblado entre los soportes de formación
Base del molino	Estructura soldada de viga en H
Control PLC	Sí, ajuste automático de tamaño

Unidad de corte

Parámetro	Especificación
Método de corte	corte volante hidráulico
Motor de corte	5,5 kW
Motor de seguimiento	3 kW (servomotor Yaskawa)
Material de la hoja	CR 12 MOV, HRC 58–62
Juegos de cuchillas	4 pares
Dispositivo alisador	Sí, después del corte

Estante de transferencia

Parámetro	Especificación
Longitud	4 metros
Motor de transferencia	1,5 kW
Rodillos transportadores	55 mm de diámetro, cromado
Método de volteo	Neumático

Máquina de coser

Parámetro	Especificación
Puestos	5
Potencia del motor	7,5 kW
Material del rodillo	GCR 15, HRC 58–62
Control	PLC Siemens, ajuste automático
Marco	Soportes para estuches de hierro
Conducir	Cadena y piñón

Estante transportador (a la estación de soldadura)

Parámetro	Especificación
Función	Transfiere las vigas cajón terminadas de la máquina de encuadernación a la soldadora robot.
Tipo de accionamiento	Cadena de rodillos / correa (dependiendo de la longitud de la viga)
Zonas de acumulación	2-3 zonas, topes neumáticos
Rango de longitud del haz	1800–4000 mm
Velocidad de la cinta transportadora	0,2–0,8 m/s, controlado por VFD
Capacidad de carga	Hasta 100 kg/m
Marco	Base de viga en H de acero soldado

Soldadora automática robótica (recogida y descenso)

Parámetro	Especificación
Marca Robot	ABB / FANUC / KUKA (6 ejes) / Marca china
Método de soldadura	Soldadura MIG/MAG o por puntos
Fuente de alimentación para soldadura	350–500 A, tipo inversor
Levantar	Pinza de vacío o fijación magnética, autocentrado.
Abajo/colocación	Abrazadera neumática, posiciona la viga contra los conectores de los extremos.
Tiempo de ciclo	15-25 segundos por haz (en ambos extremos)
Tipos de conectores finales	Clips de remache, clips atornillables, personalizados
Cambio de accesorios	Manual o automático, según el tamaño del haz.
Seguridad	Valla perimetral, cortina de luz, parada de emergencia
Control	PLC integrado (Siemens), pantalla táctil HMI

Herramienta interactiva: Calculadora de capacidad de carga de vigas cajón

Nota: Esta herramienta utiliza la mecánica estructural estándar para una viga simplemente apoyada.

Estimador de carga de viga cajón

Calcule la capacidad de rendimiento teórica según las normas Beli Rollforming de 2026.

Altura de la viga (H) - mm:

Ancho de la viga (B) - mm:

Espesor de pared (t) - mm:

Longitud del tramo (L) - mm:

Consulte el análisis exhaustivo de las máquinas perfiladoras.

Galería de fotos

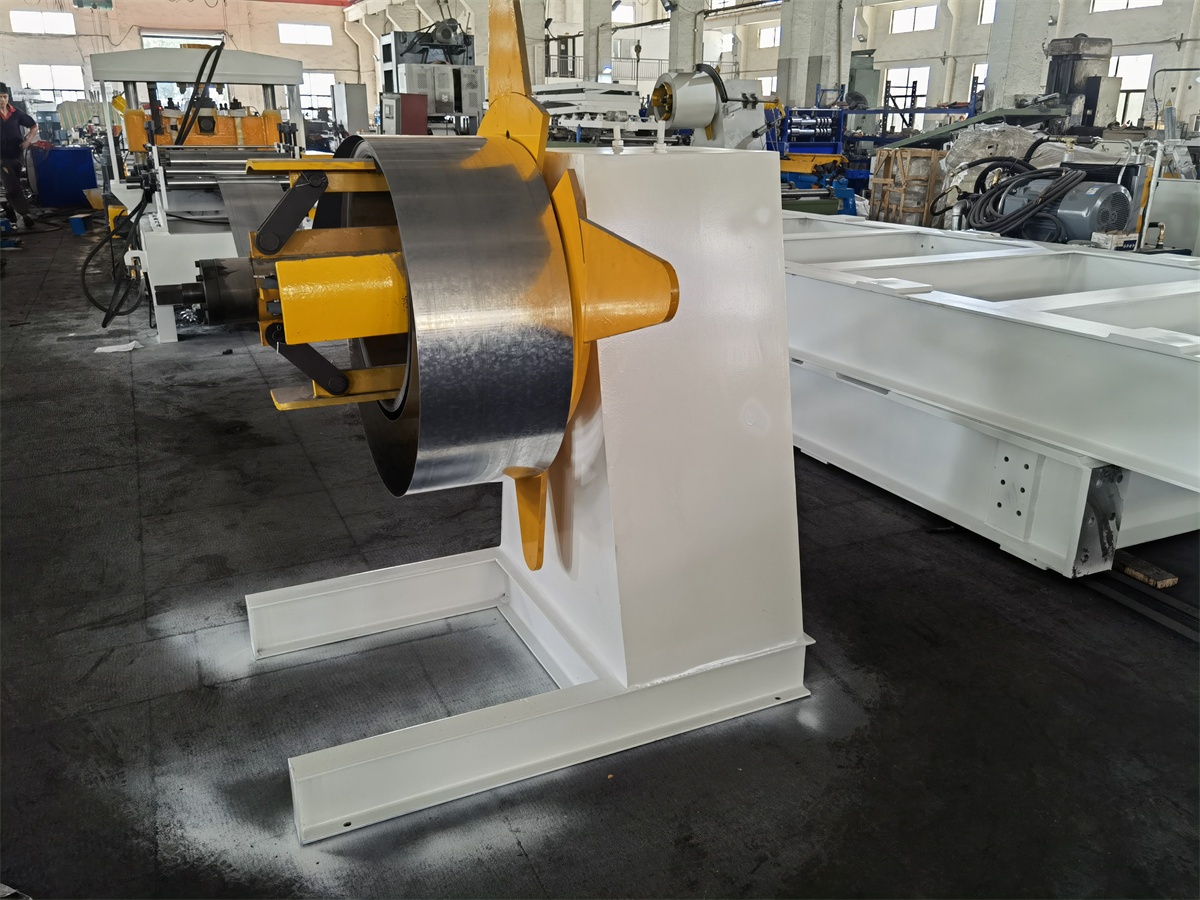

Desenrollador de máquina perfiladora de vigas de cajón — El robusto desenrollador manual de 5 toneladas sujeta y alimenta eficientemente la bobina de acero, y sirve como punto de partida esencial para el proceso de perfilado de vigas de caja.

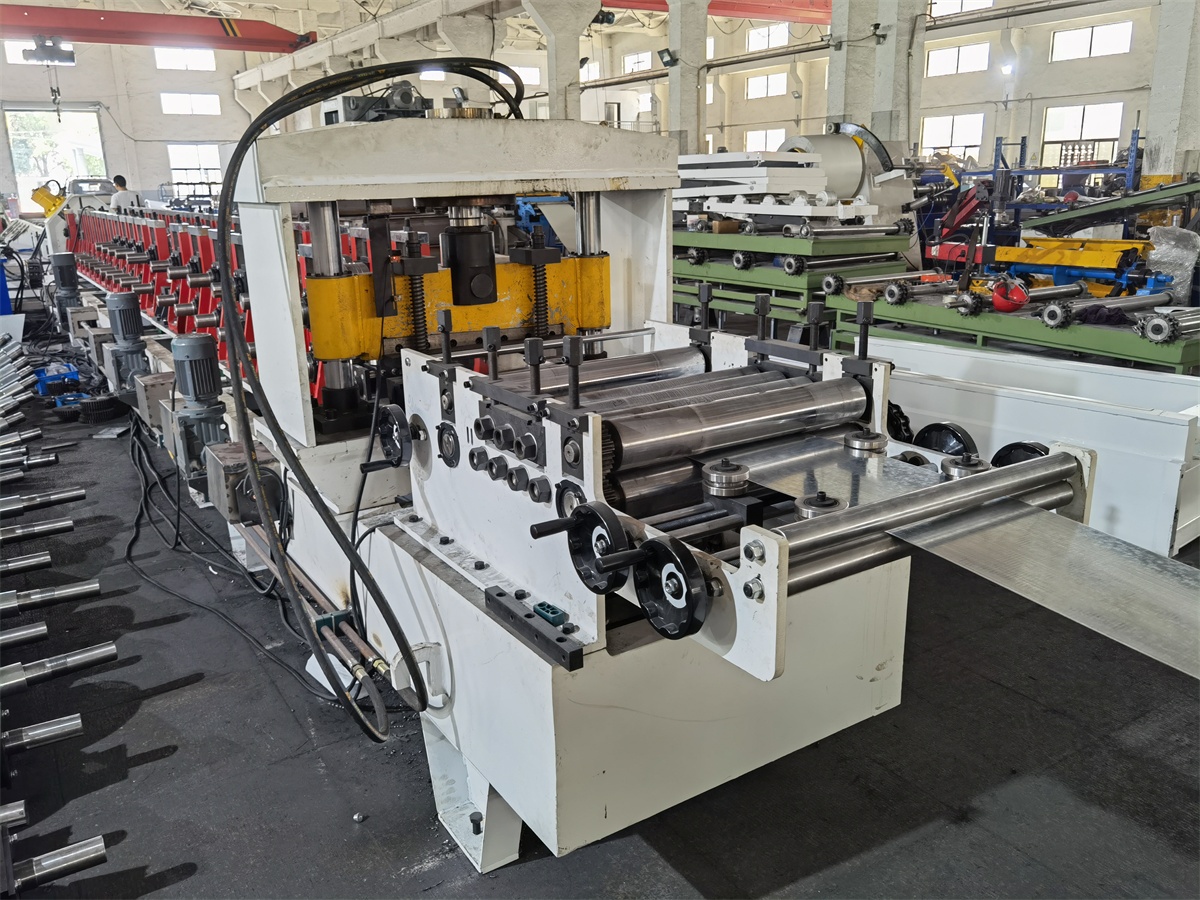

alimentador de máquina formadora de rodillos de vigas de sección rectangular — Con un precortador preciso integrado con el alimentador de la máquina perfiladora, este componente permite cambios de bobinas rápidos y eficientes, minimizando el tiempo de inactividad en la línea de producción de vigas de caja.

máquina de viga de caja — Una mirada más de cerca al alimentador de la máquina formadora de rollos, crucial para guiar la tira de acero con precisión hacia los rodillos formadores para garantizar la alta calidad y precisión dimensional de la viga caja.

Máquina cortadora perfiladora de vigas de cajón — La cortadora perfiladora hidráulica realiza la operación final de corte limpio, dimensionando con precisión los perfiles de las vigas de caja después de que el material haya pasado por las estaciones de conformado.

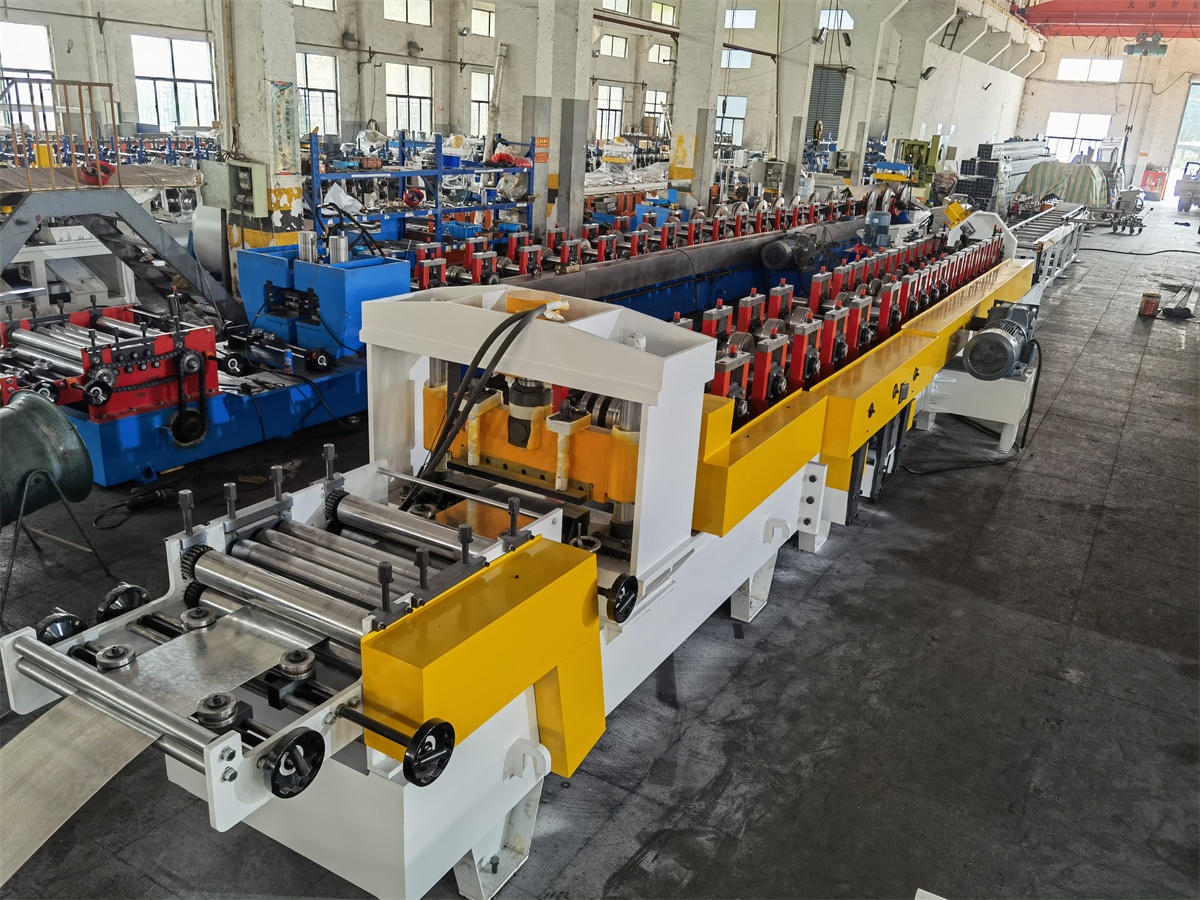

máquina formadora de rodillos de vigas de sección rectangular — La máquina cerradora dedicada cierra automáticamente la costura abierta del perfil formado, completando la estructura robusta y cerrada de la viga cajón después del corte.

Máquina perfiladora de vigas horizontales con estanterías de almacenamiento — La línea de producción completa y automatizada de máquinas formadoras de vigas de caja fabricada por Beli RollForming, que demuestra un proceso continuo y de alta eficiencia desde el desbobinado hasta el producto final terminado.

Normas regionales y requisitos del mercado

Believe Industry Company suministra máquinas perfiladoras de vigas de sección rectangular a Australia, Estados Unidos, Oriente Medio y Europa. Cada región tiene estándares y condiciones de funcionamiento distintos que influyen en el diseño de las vigas y la configuración de la máquina.

Australia (AS 4084)

El estándar australiano AS 4084:2023 Rige el diseño y las pruebas de estanterías de almacenamiento de acero. Requisitos clave:

Etiquetas de capacidad de carga Deben estar fijados permanentemente a cada nivel de viga.
Cumplimiento sísmicoLas regiones propensas a ciclones (categoría C y superiores) requieren estructuras de soporte para manejar fuerzas laterales mayores. El perfil cerrado de las vigas cajón resiste mejor la torsión que las secciones abiertas.
Rangos de alcanceLos centros de distribución australianos suelen utilizar tramos de entre 2700 y 3600 mm para el acceso de las carretillas elevadoras.
Ambiente polvorientoLos almacenes de la cadena de suministro minera prefieren los perfiles cerrados porque acumulan menos polvo que las vigas escalonadas abiertas.

Los compradores en Australia deben confirmar que la deflexión de la viga no supere L/180 bajo la carga nominal, según la norma AS 4084.

Estados Unidos (RMI / ANSI MH16.1)

El mercado estadounidense sigue Especificaciones RMI (ANSI/MH16.1). Puntos clave:

Placas de capacidad Son obligatorios y deben mostrar la carga nominal por nivel y la carga total del estante.
Zonas sísmicasLos mapas sísmicos del Servicio Geológico de Estados Unidos (USGUS) determinan los requisitos de fuerza lateral. Las vigas cajón ofrecen un mejor rendimiento en zonas de alta sismicidad debido a su mayor rigidez torsional.
ROS (Sello Oficial del Rack)Algunos estados de EE. UU. exigen una revisión por parte de terceros de los sistemas de estanterías.
Las vigas escalonadas son más comunes. En EE. UU., las vigas de sección rectangular son más comunes que las vigas de sección cuadrada, pero estas últimas están ganando terreno en aplicaciones de alta resistencia (automoción, aeroespacial, almacenamiento en frío).

Oriente Medio (altas temperaturas y corrosión)

Los almacenes en los Emiratos Árabes Unidos, Arabia Saudita y Qatar operan en entornos que afectan el diseño de las estanterías:

Alta temperatura ambiente (hasta 50 °C) reduce la resistencia a la fluencia del acero. Las máquinas que producen bobinas para este mercado deben admitir material más grueso (hasta 2,5 mm) o acero de mayor calidad (Q345 o S355).
Desecación y exposición a la sal Las instalaciones costeras requieren galvanizado en caliente en las vigas terminadas. La sección cerrada del perfil de viga cajón resiste mejor que las secciones abiertas en ambientes corrosivos.
Estanterías de gran envergadura Es común en centros logísticos (Jebel Ali, Ciudad Económica Rey Abdullah). Las vigas cajón con luces de 3600 mm son estándar.

Europa (FEM / EN 15512)

El mercado europeo sigue FEM 9.831 y las normas EN 15512:

Marcado CE Es obligatorio para los componentes de montaje en rack que se venden en la UE.
Etiquetas de capacidad de carga Debe estar en el idioma local del país de instalación.
Las vigas escalonadas son predominantes. En Europa, las vigas cajón se utilizan en aplicaciones de alta resistencia y en estructuras de gran altura.
Tramos típicos más pequeñosLos almacenes europeos suelen utilizar tramos de 1800 a 2400 mm debido a las diferentes dimensiones de los palés (palé europeo: 1200 × 800 mm frente a palé estadounidense: 1200 × 1000 mm).

El Norma europea de estanterías EN 15512 Se requieren pruebas de carga documentadas para cada perfil de viga. Believe Industry Company proporciona certificados de prueba y curvas de deflexión para todos los tamaños de viga producidos por sus máquinas.

Comparación de proveedores de máquinas de vigas de sección rectangular

Al buscar una máquina de vigas cajón, los compradores comparan a los fabricantes chinos con los proveedores europeos y estadounidenses. La siguiente tabla resume las principales diferencias según la oferta típica del mercado en 2026.

Factor	Empresa Believe Industry (China)	Proveedor típico de China	Proveedor de la UE/EE. UU.
Precio de la máquina	$40.000–80.000	$25.000–60.000	$120.000–300.000
Plazo de entrega	45–60 días	30–90 días	120–180 días
Marca PLC	Siemens	Varía (Delta, Fatek)	Siemens, Allen-Bradley
Aspectos	NSK (Japón)	marcas chinas locales	SKF, NSK, FAG
dureza del rodillo	HRC 58–62, cromado	HRC 55–60	HRC 60–64, cromado
Soporte postventa	Instalación remota y presencial	Solo a distancia	Red de agentes
Perfiles personalizados	Sí, personalización completa	Limitado	Sí, con un coste adicional.
Garantía	24 meses	6-12 meses	12–24 meses
Envío	En todo el mundo (directo de fábrica)	FOB solamente	Red de concesionarios
Integración de costuras	Incluido (automático)	A menudo separados	A menudo separados
Capacitación	Formación gratuita en las instalaciones del cliente.	Solo vídeo	Formación remunerada
Piezas de repuesto	En stock, envío rápido	Plazo de entrega variable	Plazo de entrega prolongado

Believe Industry Company envía máquinas de vigas de caja a todo el mundo. línea de máquinas perfiladoras Esta descripción general abarca los estándares de ingeniería que rigen cada unidad fabricada en la planta de Wuxi.

Vídeo de la máquina completa de conformado automático de vigas de sección rectangular y clips en línea soldados en funcionamiento.

Integración de la línea de producción

Un sistema completo de estanterías para palets necesita más que vigas cajón. Believe Industry Company suministra la línea de producción completa:

Máquina formadora de rollos de bastidor vertical — produce los marcos verticales
Máquina perfiladora de columna soldada– Fabricar columnas verticales de sección C para el mercado estadounidense.
Máquina perfiladora de vigas P — para vigas escalonadas donde los clientes necesitan ambos perfiles
Máquina de soldar viga cajón — suelda vigas verticales a conectores
Máquina perfiladora de perfiles en C — Perfiles de arriostramiento diagonal y horizontal

La integración de estas máquinas en una sola línea reduce la manipulación de materiales, reduce el espacio en planta entre 30 y 40 TP3T y mejora el rendimiento. Máquina de soldadura automática con vigas de bastidor vertical Maneja vigas P y vigas cajón con un ancho de 50 a 220 mm y una altura de 40 a 70 mm.

Preguntas frecuentes

¿Qué es una máquina perfiladora de vigas de sección rectangular?

Una máquina perfiladora de vigas de sección rectangular es una línea de producción industrial que transforma bobinas de acero plano (de 0,8 a 2,0 mm de espesor) en vigas rectangulares cerradas utilizadas en sistemas de estanterías para palets. La línea suele incluir un desenrollador, una unidad de nivelación, una perfiladora de 16 estaciones, una cortadora volante, una estantería de transferencia, una máquina de sellado automática, una estantería transportadora y una máquina de soldadura automática para clips. La velocidad de salida es de 10 a 15 m/min con cambios de tamaño automáticos controlados por PLC.

¿Cuál es la diferencia entre una máquina de viga cajón y una máquina de viga escalonada?

Una máquina de vigas cajón forma dos perfiles en C y los une para formar un perfil rectangular cerrado. Una máquina de vigas escalonadas forma una sección cerrada con un escalón insertado en el ala superior. Las vigas cajón soportan cargas más pesadas, pero requieren el escalón de unión adicional. Las vigas escalonadas son más fáciles de producir y admiten plataformas de estantes directamente sin necesidad de clips.

¿Cuánto tiempo tarda la instalación?

La instalación de una línea completa tarda entre 7 y 10 días en la fábrica del comprador. Believe Industry Company envía ingenieros para la instalación, puesta en marcha y capacitación de los operadores en las instalaciones del cliente. El cambio de tamaño entre diferentes dimensiones de viga es automático y se realiza en menos de 5 minutos mediante ajuste por PLC.

¿Qué tipos de acero puede procesar la máquina?

La máquina estándar para vigas cajón procesa acero al carbono Q235 y Q345 (límite elástico de 235 a 345 MPa). Para materiales de mayor calidad o aplicaciones de alta temperatura en Oriente Medio, se puede aumentar la dureza de los rodillos y la potencia del motor al realizar el pedido. También admite bobinas galvanizadas.

¿Puede una misma máquina producir vigas de sección rectangular de diferentes tamaños?

Sí. El sistema de ajuste automático controlado por PLC modifica la altura, el ancho y los parámetros de conformado de la viga sin necesidad de cambiar manualmente los rodillos. Los rangos de tamaño típicos son de 80 a 140 mm (o hasta 250 mm) de altura y de 50 a 80 mm de ancho. Se pueden solicitar rangos personalizados.

¿Cómo se compara la capacidad de una viga cajón con la de una viga escalonada?

Con el mismo peso de acero, una viga cajón soporta aproximadamente entre 15 y 251 TP3T más de carga que una viga escalonada con la misma luz. Esto se debe a que la sección rectangular cerrada tiene mayor rigidez torsional y módulo de sección que un perfil en C abierto.

¿Qué tipo de soporte postventa está incluido?

Believe Industry Company ofrece 12 meses de garantía, asistencia técnica remota por WhatsApp y videollamada, e instalación in situ con capacitación para el operador. Los repuestos se envían en un plazo de 3 días hábiles. Contáctanos Para más detalles.
