Máquina de bandeja de cabos

A máquina para bandejas de cabos serve para produzir bandejas de cabos, escadas para bandejas de cabos e tampas para bandejas de cabos de acordo com os desenhos. Acredite na Empresa do Setor possuem uma gama completa de máquinas de perfilagem de rolos para sistemas de bandejas de cabos.

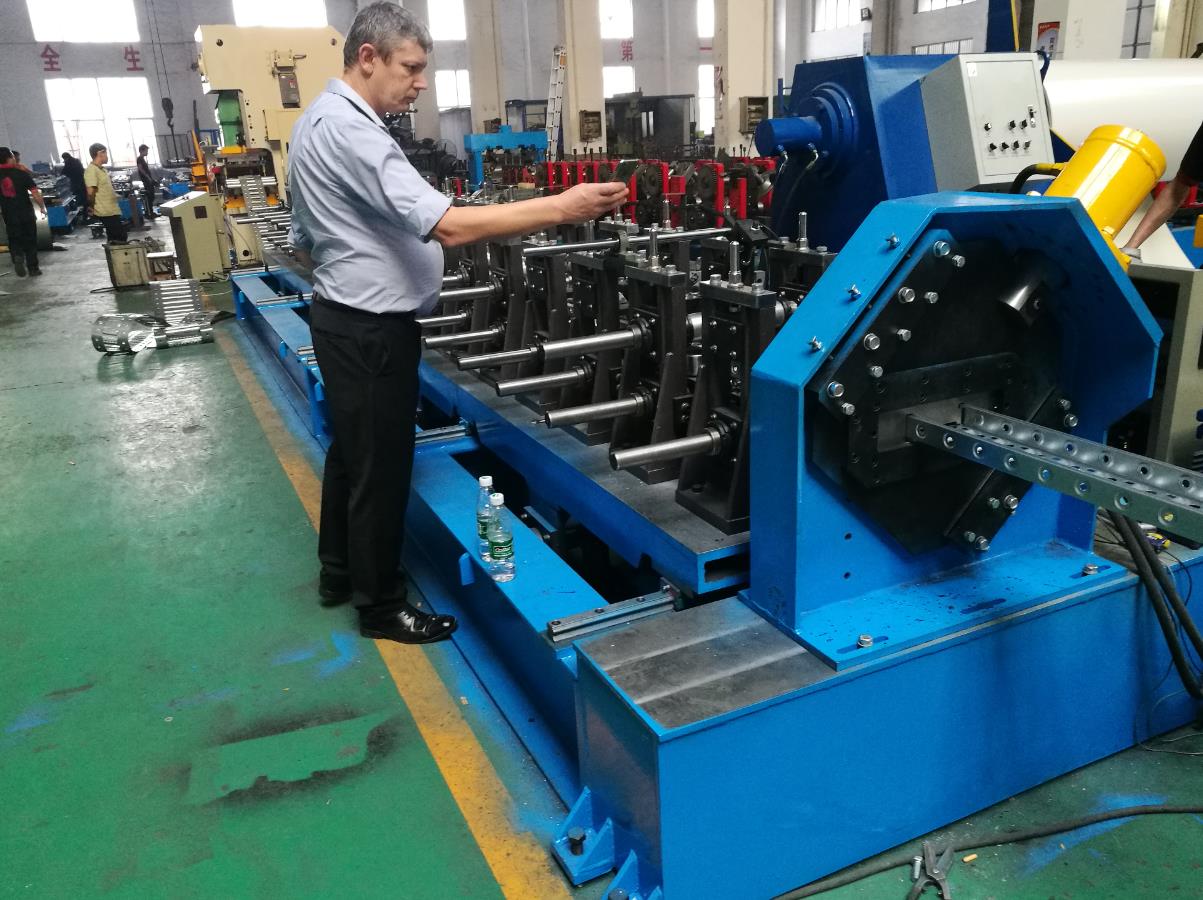

máquina de bandeja de cabos

Componentes da máquina de bandeja de cabos

Não.ComponentesQuantidade
1.Desbobinador hidráulico de 8 toneladas1 conjunto
2.Nivelador tipo 7 rolos1 conjunto
3.Alimentador Servo1 conjunto
4.Prensa Mecânica de 80 Toneladas1 conjunto
5.Máquina principal de perfilagem1 conjunto
6.Dispositivo de corte e encolhimento em voo1 conjunto
7.Matriz de rebaixamento da extremidade da bandeja de cabos2 conjuntos
8.Tabela de suporte do produto final2 conjuntos
9.Sistema de controle PLC1 conjunto
10.Estação Hidráulica1 conjunto

Especificações da linha de máquinas para bandejas de cabos

Desbobinador hidráulico de 8 toneladas

  1. Estrutura e função: Estrutura soldada em chapa e viga de aço, utilizada para sustentar e desenrolar bobinas de aço.
  2. Expansão e tensionamento do mandril do desenrolador: Expansão e tensionamento hidráulicos, com acionamento hidráulico fornecido por motor elétrico de 3 kW.
  3. Faixa de expansão do mandril: 480 mm a 520 mm
  4. Desenrolamento: Motor de 11 kW para enrolar e desenrolar.
  5. Velocidade de desenrolamento: 0-15 m/min, ajustável
  6. Controle de velocidade: por conversor de frequência, marca YASKAWA
  7. Capacidade máxima: 8000 kg
  8. Diâmetro interno da bobina: 508 mm; Diâmetro externo máximo da bobina: 1350 mm

Nivelador de 7 rolos

  1. Tipo: 7 roletes para nivelamento, 3 roletes superiores e 4 roletes inferiores.
  2. Potência para nivelamento: 2,2 kW

Alimentador Servo

  1. Especificações do rolo de alimentação: φ95, 2 rolos
  2. Potência para alimentação: motor de 1,8 kW
  3. Marca do Servomotor: YASKAWA SGM7G-13AFC61+SGD7S-120A00A002
  4. PLC: PLC Siemens, 214-1AD23
  5. Tela sensível ao toque: Tela sensível ao toque Siemens, SMART 6AV 6648-0CC11-3AX0

315 toneladas Alta velocidade Poder Imprensa

  1. Marca: YangLi JH21-315
  2. Velocidade de perfuração: 80 vezes por minuto, com alimentação de material de 200 mm de comprimento por vez.
  3. Matriz de punção: matriz progressiva
  4. Material do molde: SKD11
  5. Os moldes de estampagem são personalizados de acordo com desenhos específicos.

Máquina de fabricação de bandejas de cabos

  1. Estrutura da máquina: Estrutura de aço soldada em perfil H como base da máquina; chapas de aço soldadas na máquina como suportes dos rolos.
  2. Espessura do material moldado: 0,6-1,2 mm
  3. Comprimento de corte: 2000-7000 mm
  4. Estações de rolos/Etapas de conformação: 22 etapas para bandeja de cabos; 12 etapas para tampas.
  5. Material do eixo: Aço 40Cr com tratamento térmico; Diâmetro: 70 mm
  6. Material do rolo: GCr15 com revestimento cromado de 0,05 mm
  7. Potência do motor principal: 11 kW x 2
  8. Marca do motor: Siemens 1TL0001-1DB23-3FA5
  9. Velocidade de conformação por rolos: 16 m/min; produção de 5 peças com comprimento de corte de 3000 mm.
  10. Transmissão: transmissão por corrente de 1,2 polegadas.
  11. Rolamento: Rolamento HRB (Marca número 1 na China)
  12. Potência para ajuste de largura: 2,2 kW
  13. Potência para ajuste de altura: 1,5 kW x 2

Dispositivo de corte hidráulico

  1. Tipo de corte: corte servo voador sem troca de moldes de corte para cada tamanho.
  2. Material da lâmina de corte: SKD11
  3. Ajuste da lâmina de corte: ajuste manual da largura e altura de corte.
  4. Potência de corte: 15 kW
  5. Pressão hidráulica: 20 MPa
  6. Potência para voo com servo: Servo motor de 4,4 kW
  7. Marca do Servomotor: YASKAWA SGM7G-44AFC61+SGD7S-330A00A002
  8. Comprimento e quantidade de corte: controlados por um sistema de controle PLC, os usuários só precisam inserir o comprimento e a quantidade desejados na tela sensível ao toque.
  9. Precisão do comprimento de corte: ±3mm/10m
  10. Precisão angular: ±1,5°/10m
  11. Material da matriz de conformação do pescoço: SKD11
  12. Quantidade de matrizes de estrangulamento: 4 conjuntos

Suporte ao produto final Mesa

  1. Função: Apoiar os produtos finais para evitar que caiam.
  2. Tipo: Estrutura soldada em aço angular, tipo de trajetória de rolamento; sem motor
  3. Comprimento: 3000 mm x 2 conjuntos

Sistema de controle

  1. Os usuários inserem o comprimento e a quantidade do produto através da tela sensível ao toque, que exibirá o status de funcionamento da máquina.
  2. Tipo de operação: tipo automático e tipo manual
  3. Sistema de controle PLC: PLC Siemens 214-1AD23
  4. Inversor: YASKAWA 11 kW CIMR-VB4A0031
  5. Contator: Schneider LC1-E2510
  6. Relé térmico: Schneider LRE 32N
  7. Switch: Taiwan Mean Well NES-75-24
  8. Relé auxiliar: Omron MY2NlJ DC24V
  9. Transformador: Wuxi Fujie JBK3-160VA
  10. Encoder: Koyo TRD-2T600BF
  11. Tela sensível ao toque: Siemens
  12. Todos os componentes elétricos estão em conformidade com a norma CE.

Estação Hidráulica

  1. Estação hidráulica de 15 kW para corte
  2. Válvula eletromagnética: Rexrroth 4WE10E3X/EG24N9K4
  3. Válvula hidráulica: Rexrroth DBW10B2-5X/315EG24N9K4

Galeria de Fotos

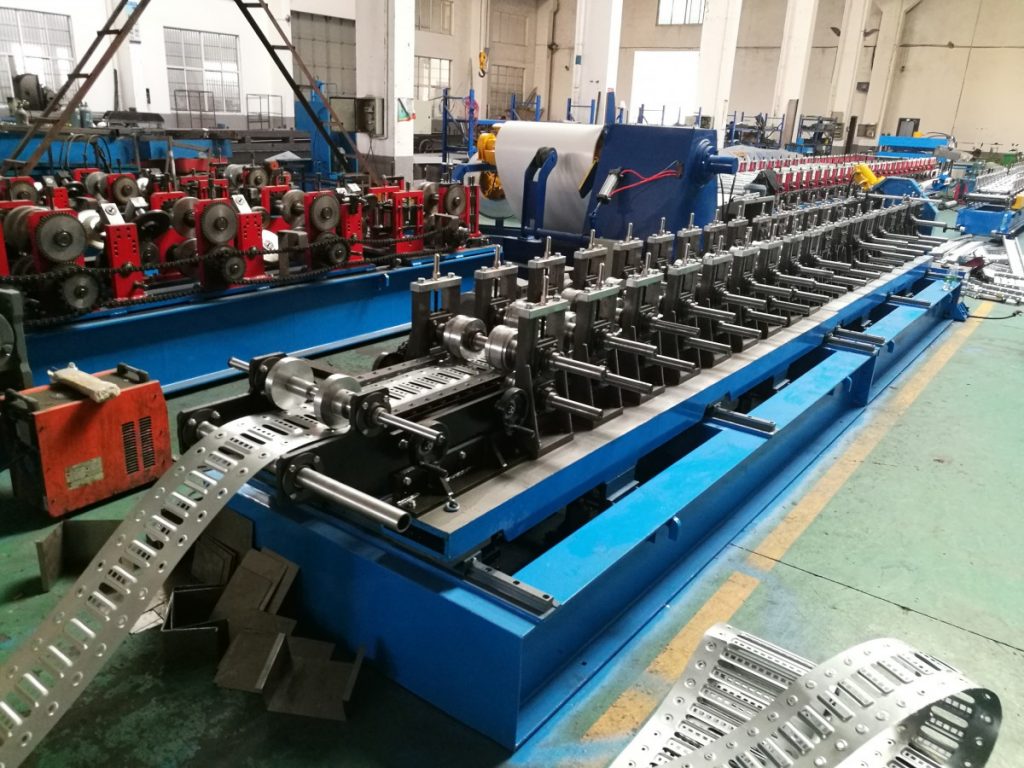

Linha de produção de bandejas de cabos

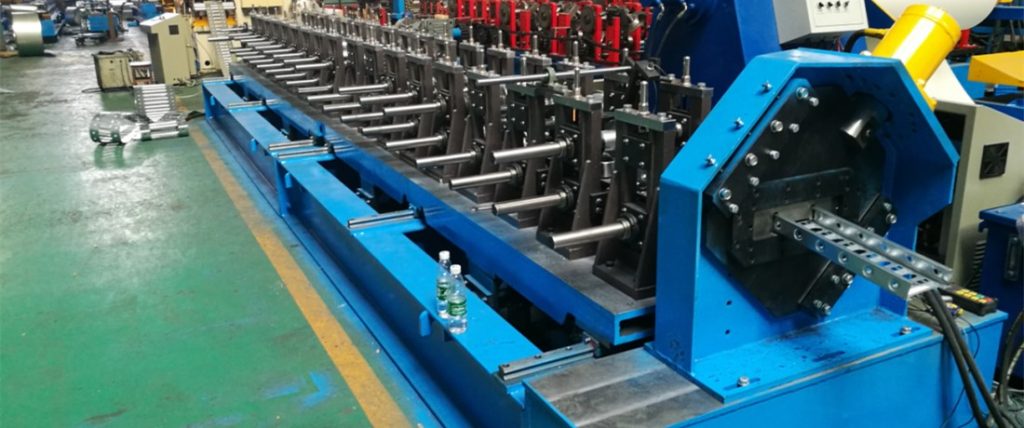

Requisitos da máquina de perfilagem de rolos
Vídeo 1 da máquina de perfilagem de bandejas de cabos

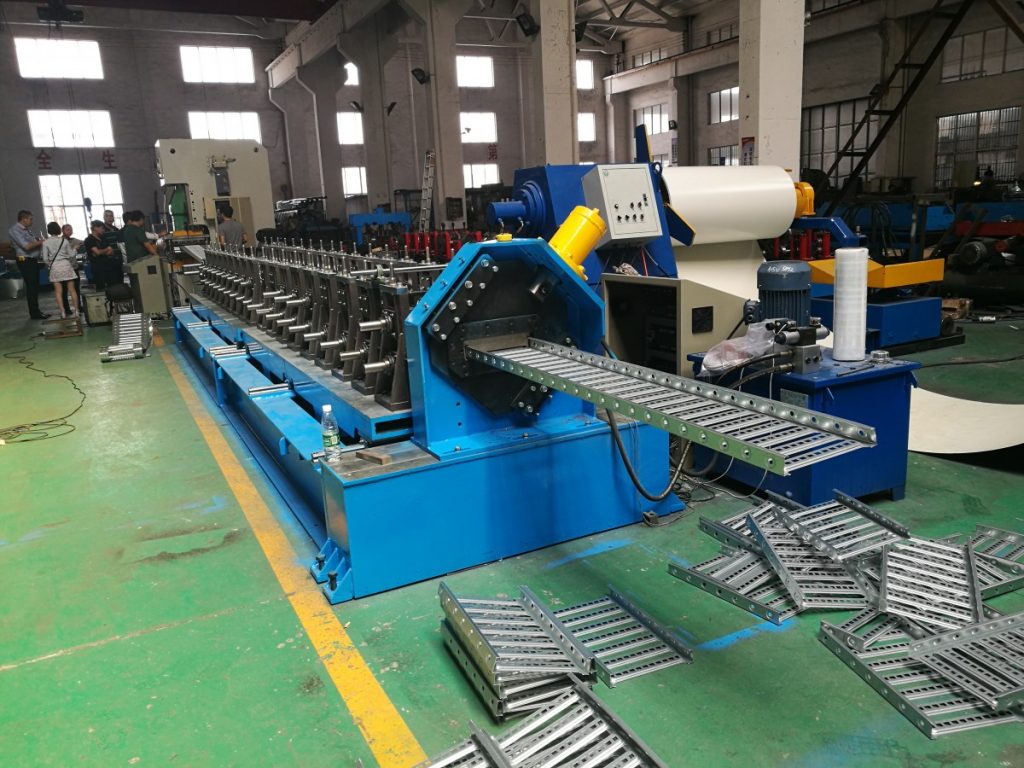

Cortador de linha de produção de bandejas de cabos
