Профилегибочный станок для роллетных ворот с ПУ-наполнением

Профилегибочный станок для роллетных ворот с ПУ-наполнением представляет собой полную производственную линию для изготовления ПУ-ламелей роллетных ворот и оконных ламелей для европейского рынка.

Роллетные ворота — это вид ворот, которые открываются и закрываются подъёмом и опусканием по направляющему рельсу, с приводом или без него. В некоторых регионах и районах, где зимой слишком холодно, люди предпочитают добавлять внутрь роллетных ворот теплоизоляционные материалы (в частности, ПУ или полиуретан) для сохранения тепла, и по такой потребности был создан профилегибочный станок для роллетных ворот с ПУ-наполнением.

ПУ-ламели роллетных ворот изготавливаются из оцинкованной стали или алюминиевого сплава. Ширина профилей составляет 37 mm, 42 mm, 55 mm, 77 mm и 125 mm; Believe Industry Company также принимает индивидуальные проекты.

Технические характеристики профилегибочного станка для роллетных ворот с ПУ-наполнением

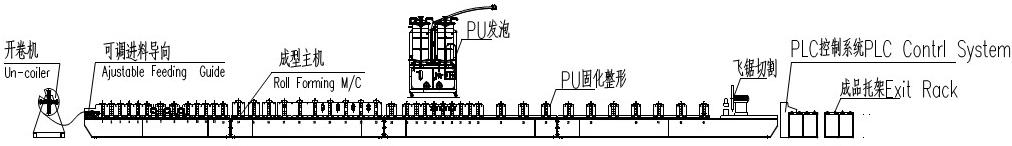

Рабочий процесс линии

Компоненты линии роллетных ворот с ПУ-наполнением

Технические параметры основного станка

3-тонный электрический размотчик

Описание	Спецификация
Сварная конструкция из двутавровой стали и стального листа, предназначенная для поддержки и размотки рулонов
Расширение и натяжение размотчика	Ручное расширение и натяжение
Мощность размотки	2.2 KW
Размотка рулона	Электрическая размотка
Диапазон расширения	400-520 mm
Максимальная грузоподъёмность	3000 kgs

Профилегибочный станок для роллетных ворот с ПУ-наполнением

Описание		Спецификация
Направляющая для подачи + Станции профилирования + Нагревательный прибор Конструкция станка: сварное основание из стального листа; формовочные стойки шпиндельного типа на болтах, закреплённые на основании n. Инструкция по подаче материала: для регулировки ширины вручную поверните боковое маховик; избегайте отклонения материала при подаче.
Мощность главного двигателя	7.5KW
Формовочные шаги	37 шагов
Скорость формовки	30-40 m/min
Привод	Редуктор и универсальный шарнир
Материал вала	40Cr; Диаметр:75mm; сплошной вал
Материал валков	Сталь 45#, чистовая обработка, HRC 58-62, поверхность хромирована.
Материал вала	40 mm диаметра, сталь 45#.

Нагревательное устройство

Описание	Технические характеристики
Предварительный нагрев рулона для облегчения расширения при формовке и инжекции
Размер	3-4 метра
Тип нагрева	Нагревательная трубка

Пенонаполнительная машина

Описание	Технические характеристики
Инжекция пены в ламели роллетных ворот
Мощность двигателя	7.5KW
Производительность смесительного насоса	8g/sec
Плотность	35-40 kg/m3
Тип смешивания	Механический и автоматический
Промывка	Автоматический
Объём бака	50 Kg/бак, для Poly и ISO
Марка пенонаполнительной машины	Great Wall

Устройство резки пилой с сервоприводом и позиционированием

Описание	Технические характеристики
Во время резки станок не останавливается.
Тип резки	Резка пилой с сервоприводом и позиционированием
Двигатель резки	2.2KW
Серводвигатель	1.5KW
Оснащено устройством сбора отходов

Конвейерный стол

Описание	Технические характеристики
Стол для транспортировки изделий под пробивку отверстий или для сбора
Размер	8 m
Тип	Автоматический

Механическое пробивное устройство

Описание	Технические характеристики
Механическое пробивное устройство для пробивки отверстий в ламелях роллетных ворот
Тип пробивки	Механический

ПЛК-система управления линией роллетных ворот

Описание	Технические характеристики
Оснащена автоматической системой управления на базе ПЛК: пользователь вводит необходимые параметры производства, такие как длина и количество, через сенсорный экран, на котором отображается состояние производства. Станок автоматически запускается в работу и останавливается после завершения программы.
Напряжение и частота	380V, 50HZ, 3 Phase( Просим подтвердить)
Сенсорный экран	Delta
Управление Система	Delta PLC
Энкодер	Omron
Марка преобразователя частоты	Delta
Оснащено авиационными разъёмами для удобного подключения проводки.

Believe Industry Company располагает полным ассортиментом профилегибочных станов для систем роллетных ворот. Свяжитесь с нами прямо сейчас, чтобы получить дополнительную информацию.
